핵심 답변: 2캐비티에서 4캐비티 재작업의 기술적 타당성 및 경제성 평가
사출 금형을 2캐비티에서 4캐비티로 변환하는 것은 기술적으로 위험성이 높은 일반적으로 금형 베이스 레이아웃, 러너 밸런싱 및 냉각 통합의 완전한 재설계가 포함됩니다. 직접적인 답변: 금형이 원래 미리 할당된 간격을 가진 "브리지 금형"으로 설계되지 않았거나 교체 가능한 인서트 시스템을 활용하지 않는 한, 수정 비용과 생산 실패 위험이 새로운 4캐비티 도구를 구축하는 데 드는 투자를 초과하는 경우가 많습니다.
캐비티 배가의 중요한 기술 장벽
충치 수를 두 배로 늘리는 것은 단순히 물리적 공간의 문제가 아닙니다. 근본적인 재평가가 필요하다 사출 성형 유체 역학 .

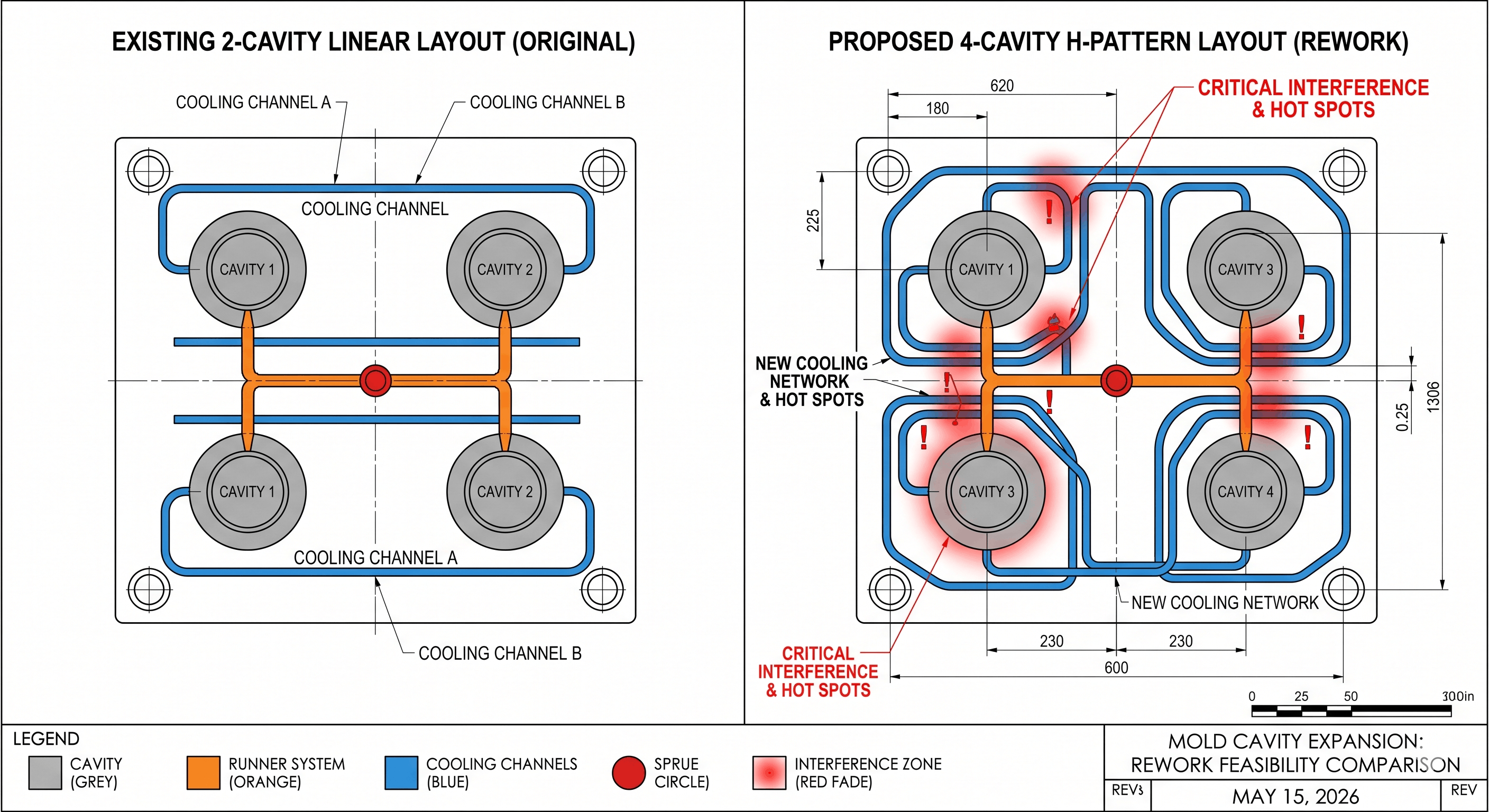

- 러너 밸런싱: 2캐비티 금형은 일반적으로 직선 러너를 사용합니다. 4개 캐비티로 확장하려면 다음으로 전환해야 합니다. H 패턴 또는 원형 대칭 모든 캐비티에서 동일한 압력, 온도 및 충전 시간을 보장합니다. 중앙 피드 포인트가 고정된 경우 부품 품질을 저하시키지 않으면서 건설 후 이 균형을 달성하는 것이 거의 불가능합니다.
- 열 부하 및 냉각 논리: 캐비티를 추가하면 금형에 유입되는 열 에너지가 두 배로 늘어납니다. 기존 냉각 채널 (급수관)은 추가 열을 처리할 수 있는 위치에 거의 배치되지 않습니다. 이러한 라인의 경로를 변경하지 않으면 "핫스팟"이 발생하여 고르지 않은 수축, 뒤틀림 및 상당히 긴 사이클 시간이 발생합니다.
- 구조적 무결성: 기존 몰드 베이스에 새로운 구멍을 가공하면 지지 기둥과 플레이트가 약해집니다. 높은 사출 압력 하에서 금형 플레이트는 다음과 같은 현상을 겪을 수 있습니다. 미세 편향 , 파팅 라인에 플래시나 회복 불가능한 손상을 초래합니다.
기술 결정 매트릭스: 재작업과 새로운 빌드
다음 비교에서는 기존 도구를 개조하는 것과 새로운 고성능 금형에 투자하는 것 사이의 장단점을 간략하게 설명합니다.
| 평가 지표 | 기존 도구 재작업(개조) | 신규 4캐비티 빌드(신규 투자) |
|---|---|---|
| 초기 비용 | 낮음(강철 비용 30%-50% 절감) | 높음(전체 자본 지출) |
| 생산 효율성 | 불안정하다. 종종 더 긴 주기가 발생합니다. | 높음; 형상적응 냉각을 통해 최적화됨 |
| 부품 일관성 | 가난한; 캐비티 간 변동 위험이 높음 | 우수한; CAE 시뮬레이션을 통해 검증됨 |
| 도구 수명 | 감소; 균열이 발생하기 쉬운 용접 부위 | 길다; 완전한 구조적 완전성 |
| 유지보수 빈도 | 높음; 씰과 슬라이드의 응력 | 낮음; 표준화된 구성 요소를 활용합니다. |
디지털 평가: "재작업 가능성"을 정량화하는 방법
수정을 승인하기 전에 엔지니어는 세 가지 정량적 KPI를 사용하여 프로젝트를 검증해야 합니다.
- 클램핑력 검증: 4개 부품의 총 투영 면적(A)에 캐비티 압력 §을 곱한 값이 기계 정격 조임력(F)의 80%를 초과해서는 안 됩니다.

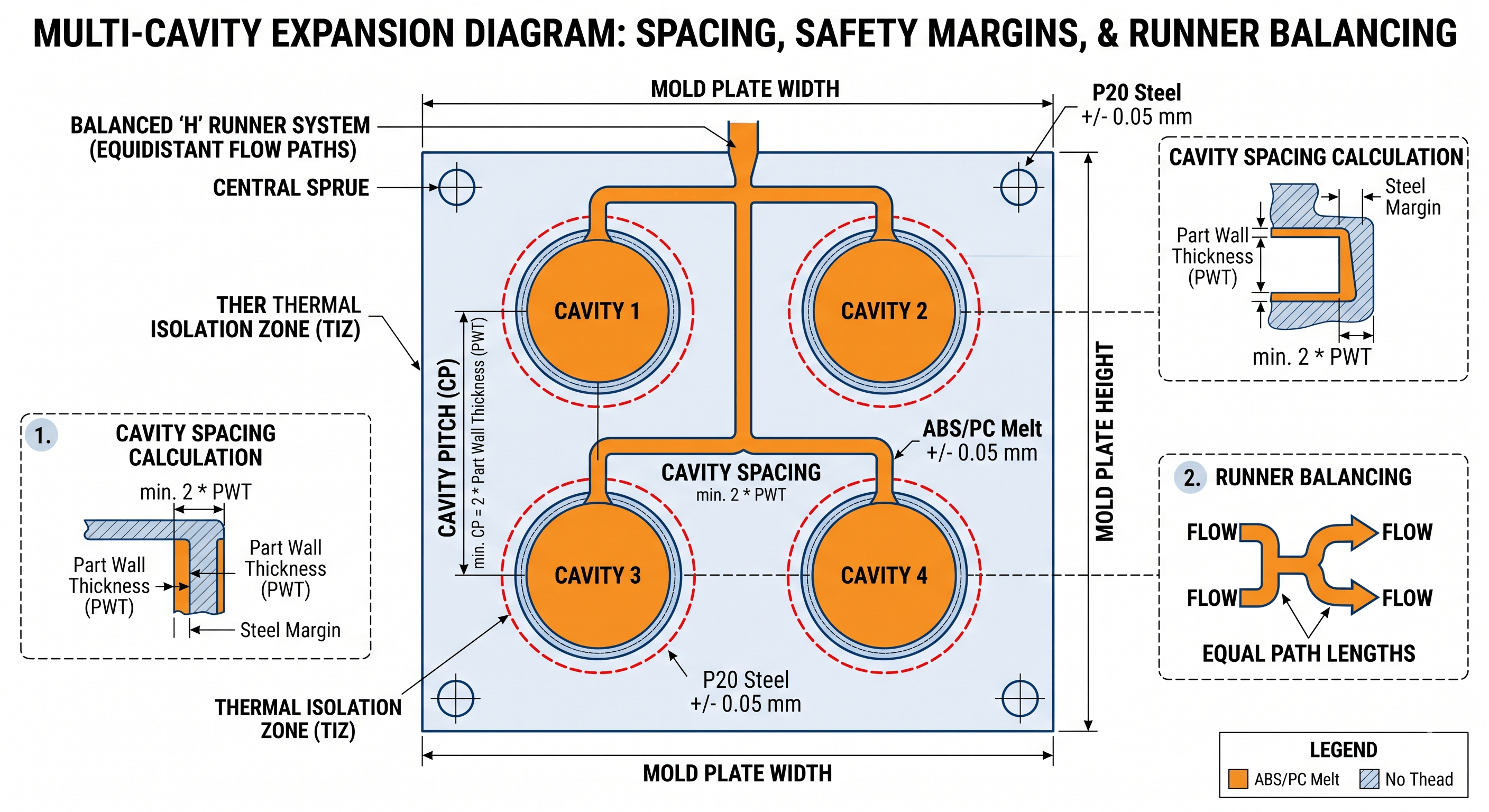

공식: F > (A1 A2 A3 A4) * P / 0.8 - 캐비티 피치 및 강철 안전: 열적 안정성을 보장하려면 캐비티 사이의 최소 강철 벽 두께가 최대 부품 벽 두께의 2배 이상이어야 합니다.
- 샷 용량 비율: 폴리머 품질 저하를 방지하려면 부품 4개의 총 중량이 사출기 최대 사출 용량의 20%~80% 사이가 되는 것이 이상적입니다.
상황별 스니펫
- 러너 밸런싱이란 무엇입니까? 용융된 플라스틱이 모든 캐비티에 동시에 도달하여 부품 무게와 치수의 변동을 방지하기 위해 동일한 길이의 흐름 경로를 설계하는 엔지니어링 방식입니다.
- 클램핑력이란 무엇입니까? 사출된 플라스틱에 의해 생성된 내부 압력에 대해 금형이 닫힌 상태를 유지하기 위해 사출 성형기에 의해 적용되는 압력입니다.
- 재작업으로 인해 "플래시"가 발생하는 이유는 무엇입니까? 플래시는 금형 반쪽 사이에 플라스틱이 누출될 때 발생합니다. 이는 금형 베이스가 지원하도록 설계된 것보다 더 많은 캐비티를 추가한 후 부적절한 조임력이나 플레이트 편향으로 인해 종종 발생합니다.
