맞춤형 성형 고무 부품 최적화, 공차 표준 탐색 및 국제 생산 간소화에 대한 설계 엔지니어 및 조달 전문가를 위한 전문 가이드입니다.
고무 사출 성형 부품의 설계 지침
탄성중합체 부품을 설계하려면 견고한 열가소성 성형품에 비해 독특한 엔지니어링 사고방식이 필요합니다. 합성 고무는 가황 중에 상당한 교차 결합을 겪기 때문에 흐름 역학과 부피 수축이 정밀한 기하학적 제약을 결정합니다. 맞춤형 고무 성형의 주요 실패 모드는 일정하지 않은 공칭 벽 두께로, 이는 불균일한 경화 속도, 심각한 내부 보이드 및 표면 싱크 마크를 생성합니다. 권장 벽 두께를 1.5mm ~ 5.0mm(소형 다이어프램의 경우 절대 기능 최소값 약 0.5mm)로 유지하면 캐비티 전체에서 균형 잡힌 화합물 흐름과 열 평형이 보장됩니다.
코너 반경과 구배 각도는 공구 수명과 부품 배출 효율성을 직접적으로 결정합니다. 날카로운 내부 모서리는 기계적 응력을 집중시키고 엘라스토머 흐름을 방해합니다. 따라서 내부 필렛 반경은 인접한 공칭 벽 두께(최소 0.5mm)의 최소 25%를 측정해야 합니다. 저경도 고무의 고유한 탄력성은 사소한 언더컷의 강제 탈형(스트리핑)을 허용하지만, 고속 배출 중 찢어짐을 방지하기 위해 고경도 화합물(70 Shore A 이상) 또는 질감이 있는 표면의 경우 측면당 1.0~2.0도의 구배 각도를 적용하는 것이 여전히 중요합니다.
씰링 프로파일의 경우 맞춤형 개스킷 단면은 변형 한계를 엄격하게 준수해야 합니다. 공칭 클램프 하중 하에서 탄성중합체 씰은 15%~30%의 압축 압착을 경험해야 합니다. 글랜드 캐비티에 비해 씰 볼륨을 과도하게 설계하면 유압 잠금이 발생하고 조기 압축 세트 오류가 발생합니다.
| 디자인 매개변수 | 추천 대상 | RMA 클래스 A2(고정밀) | ISO 3302-1 클래스 M2 |
|---|---|---|---|
| 공칭 벽 두께 | 1.5mm ~ 5.0mm | /- 0.10mm(치수 < 10mm인 경우) | /- 0.16mm(치수 < 10mm인 경우) |
| 내부 필렛 반경 | >= 벽 두께의 25% | /- 0.15mm(10~25mm) | /- 0.20mm(10~25mm) |
| 구배 각도 | 한쪽당 1.0~2.0도 | /- 0.20mm(25~50mm) | /- 0.32mm(25~50mm) |
| 언더컷 깊이 | 기계적 코어가 없는 경우 < 5% | /- 0.25mm(50~80mm) | /- 0.40mm(50~80mm) |
표 1: RMA 클래스 A2 정밀도와 ISO 3302-1 클래스 M2 성형 표준 간의 주요 설계 매개변수 및 비교.
재료 선택: 실리콘, EPDM 및 특수 엘라스토머
최적의 엘라스토머 화합물을 선택하려면 화학적 폴리머 구조를 작동 환경 요구 사항에 맞게 조정해야 합니다. 가황 중에 달성되는 가교 밀도는 인장 강도, 경도계 경도(쇼어 A) 및 압축 영구 변형 저항을 포함한 물리적 특성에 직접적인 영향을 미칩니다. 압축 영구 변형은 압축력이 해제된 후 남아 있는 영구 변형을 나타냅니다. 압축 영구 변형률은 C = [(t0 - t1) / (t0 - tn)] * 100으로 수학적으로 표현됩니다. 여기서 t0은 원래 시편 두께이고, t1은 복구 후 최종 시편 두께이고, tn은 스페이서 바 높이입니다.

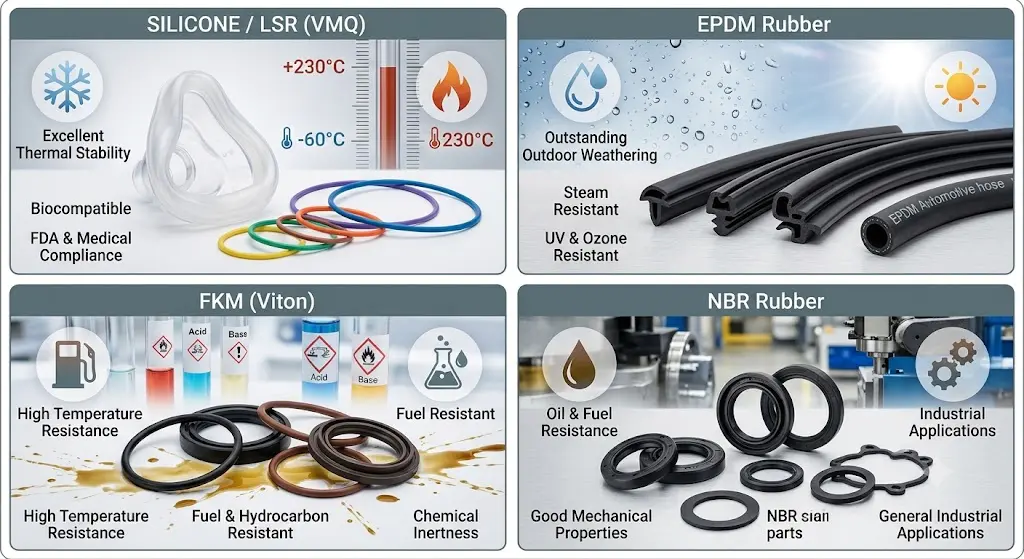

실리콘 고무(VMQ/액체 실리콘 고무 - LSR)는 -60°C ~ 230°C의 열 안정성을 나타내는 무기 실리콘-산소 백본을 특징으로 합니다. LSR은 극도의 생체 적합성과 낮은 압축률을 제공하므로 의료 및 식품 접촉 응용 분야에 가장 적합한 선택입니다. EPDM(에틸렌 프로필렌 디엔 단량체)은 비극성 탄화수소 골격을 활용하여 실리콘보다 훨씬 저렴한 원재료 비용으로 오존, 극성 용매, 증기 및 실외 내후성에 대한 탁월한 저항성을 제공합니다. 탄화불소 탄성체(FKM/Viton)는 탄소-불소 결합을 활용하여 공격적인 방향족 탄화수소, 합성 연료 및 최대 250°C의 농축 화학 물질에 대해 탁월한 유체 저항성을 제공합니다.
| 엘라스토머 폴리머 유형 | 경도 범위 | 서비스 온도(섭씨) | 인장강도 | 주요 규정 준수 |
|---|---|---|---|---|
| 실리콘(VMQ/LSR) | 10 ~ 80 쇼어 A | -60~230 | 5~11MPa | FDA 21 CFR 177.2600, USP 클래스 VI |
| EPDM 고무 | 40 ~ 90 쇼어 A | -45~150 | 8~20MPa | NSF 61(식수), 재활용 가능한 TPV 옵션 |
| 플루오로엘라스토머(FKM) | 50 ~ 90 쇼어 A | -20~250 | 10~18MPa | UL94 V-0 화염 등급, 자동차 OEM 사양 |
| 니트릴(NBR) | 30 ~ 90 쇼어 A | -30~120 | 7~18MPa | 상업용 연료/오일 노출 기준 |
북미 시장의 규정 준수 의무는 화합물 제제의 엄격함을 요구합니다. 식품과 반복적으로 접촉하는 제품은 FDA 21 CFR 177.2600에 나열된 성분을 사용해야 합니다. 의료 구성 요소에는 USP Class VI 생물학적 반응성 테스트가 필요하며 전신 및 피내 평가에서 무독성을 확인합니다. 식수 분배 부품에는 주변 및 높은 온수 노출에서 독성 침출물이 없음을 보장하기 위해 NSF 61 인증이 필요합니다.
사출 성형 공정, 툴링 및 품질 보증
고무 사출 성형은 배럴 열 관리 측면에서 열가소성 가공과 근본적으로 다릅니다. 고무 화합물은 조기 가교(스코치)를 유발하지 않고 유체 점도를 유지하기 위해 온도 조절 배럴 내부에서 70~90°C로 가소화됩니다. 높은 사출 압력(1000~2000bar)은 균질하게 예열된 고무를 가열된 금형 캐비티(160~200°C)로 밀어 넣습니다. 캐비티 내부의 열 에너지는 빠른 가황을 시작하여 부품 배출 전에 유체 폴리머를 탄성 고체 매트릭스로 변환합니다.
프로세스 아키텍처 비교: 주입, 압축, 전송
- 사출 성형: 완전 자동화된 폐쇄형 캐비티 충진. 빠른 사이클 시간(30~120초). RMA 클래스 A2 공차가 필요한 대용량의 복잡한 형상에 이상적입니다. 높은 초기 툴링 투자.
- 트랜스퍼 성형: 반자동, 중간 정밀도. 사전 측정된 피스톤 힘은 포트에서 닫힌 금형 캐비티로 작용합니다. 사출보다 툴링 비용이 저렴합니다. 중소 규모 및 금속 인서트 오버몰딩에 적합합니다.
- 압축 성형: 개방형 캐비티에 수동 프리폼 로딩. 더 긴 사이클 시간(3~10분). 낮은 툴링 투자; 대형 개스킷, 소량 생산 및 초고경도 화합물에 가장 적합합니다.
품질 관리 프로토콜은 표준화된 ASTM D2000 콜아웃 시스템을 활용합니다. ASTM D2000 M2BG714 B14 EA14와 같은 일반적인 재료 설명에서는 폴리머 계열(BG = NBR), 경도계 경도(70/- 5 Shore A), 최소 인장 강도(14MPa), 압축 영구 변형(B14) 및 유체 저항(EA14)에 대한 특정 테스트 요구 사항 접미사를 정의합니다.
| 성형불량 | 근본 원인 분석 | 예방설계/프로세스 솔루션 |
|---|---|---|
| 과도한 플래시 | 불충분한 형체력; 마모된 분할선; 과도한 사출압력 | 클램프 톤수를 늘리십시오. 분할선 재설계; 극저온 디플래싱 후처리 적용 |
| 미성형(언더필) | 조기 치료(스코치); 갇힌 공기; 샷 볼륨이 부족함 | 마이크로 벤트(0.02mm 깊이)를 통합합니다. 낮은 배럴 온도; 러너 크기 최적화 |
| 다공성/수포 | 화합물에 갇힌 휘발성 물질 또는 수분; 불완전한 가황 | 진공 보조 성형 시스템을 구현합니다. 치료 체류 시간을 연장하고; 사전 건조 원료 |
| 플로우 마크/니트 라인 | 낮은 용융 온도; 코어 전체의 유동 선단 병합 불량 | 주입 속도를 높이십시오. 금형 표면 온도를 높입니다. 게이트 위치 재배치 |
비용 요인, 프로토타입 제작 및 파트너 선택
맞춤형 고무 성형의 단위 경제성은 상각 툴링 비용, 원자재 질량, 주기 시간 및 후처리 요구 사항에 따라 달라집니다. 부품당 수학적 비용 모델은 단위 비용 = (툴링 비용 / 총 생산량) 재료 비용 [(기계 시간당 속도 * 사이클 시간) / 캐비티 수] 후처리 비용으로 표시됩니다.
툴링 비용은 캐비티 수, 강철 등급(예: P20 대 경화 NAK80/H13) 및 러너 시스템 설계에 따라 다릅니다. 단일 캐비티 프로토타입 금형의 비용은 일반적으로 $2,500~$6,000이며 리드 타임은 2~3주입니다. 다중 캐비티 경화강 툴링(8~32개 캐비티) 생산 가격은 $12,000~$45,000이며, 제작, T1 샘플링 및 CMM 치수 확인에 4~6주가 소요됩니다.
소량 생산(500~5,000개)의 경우 알루미늄 연질 툴링 또는 3D 프린팅 금형 인서트(고온 광중합체 수지 사용)가 비용 효율적인 브리징 솔루션을 제공합니다. 신속한 프로토타이핑으로 검증이 가속화되는 반면, 엔지니어는 프로토타입 첨가제 수지와 최종 사출 성형 생산 화합물 간의 사소한 재료 특성 불일치를 고려해야 합니다.
제조 파트너 평가 프레임워크
해외 제조 파트너와 근해 제조 파트너를 평가할 때 조달 팀은 주요 품질 및 엔지니어링 이정표에 대해 공급업체를 감사해야 합니다.
- 품질 시스템 인증: ISO 9001(일반 품질), IATF 16949(자동차) 또는 ISO 13485(의료 기기).
- 사내 DFM 및 시뮬레이션: 강철을 절단하기 전에 에어 트랩, 충전 균형 및 체적 수축을 예측하는 고급 성형 흐름 분석 기능입니다.
- 고급 오버몰딩 전문성: 멀티샷 또는 인서트 오버몰딩(화학 프라이머를 사용하여 금속 또는 플라스틱 기판에 고무를 직접 접착)에 대한 입증된 경험.
- 도구 소유권 및 보증: 지불 시 전체 소유권이 구매자에게 이전되며 활성 생산 수명에 대한 평생 도구 유지 관리 보증이 결합됩니다.
맞춤형 고무 성형 프로젝트 가속화
지금 CAD 파일을 업로드하여 공차 스택업 분석, 화합물 권장 사항 및 즉각적인 생산 견적을 포함한 포괄적인 제조 가능성 설계(DFM) 검토를 받으세요.
DFM 검토 및 견적 요청자주 묻는 질문
맞춤형 고무 사출 성형 부품의 가장 중요한 설계 규칙은 무엇입니까?
1.5mm~5.0mm 사이의 균일한 벽 두께를 유지하고, 내부 필렛 반경을 벽 두께의 최소 25%로 지정하고, 측면당 1.0~2.0도 구배 각도를 적용하고, 표준 RMA 클래스 A2 정밀 공차에 맞춰 부품을 설계하세요.
고무 성형 프로젝트에 실리콘과 EPDM 중에서 어떻게 선택합니까?
극한의 온도(-60~230°C), 생물학적 적합성, FDA/USP 준수 또는 낮은 압축 영구 변형 요구 사항을 충족하려면 실리콘(VMQ/LSR)을 선택하세요. 오존, 날씨, 증기 및 극성 유체에 대한 높은 저항성을 요구하는 비용 효율적인 실외 응용 분야에 EPDM을 선택하십시오.
고무 사출 성형의 일반적인 부품당 비용은 얼마이며, 이에 영향을 미치는 요인은 무엇입니까?
단가는 재료 선택, 부품 부피, 경화 시간, 캐비티 수 및 디플래싱 방법에 따라 달라집니다. 높은 캐비테이션 툴링은 대량 생산에 걸쳐 부품당 인건비와 기계 시간 비용을 획기적으로 줄여줍니다.
고무 부품용 사출 금형 툴링을 제작하는 데 시간이 얼마나 걸리나요?
프로토타입이나 소프트 툴링에는 일반적으로 2~3주가 소요됩니다. 다중 캐비티 강철 금형 생산에는 일반적으로 도구 설계, CNC 가공, EDM 처리 및 초기 T1 샘플 검증을 포함하여 4~6주가 소요됩니다.
고무 사출 성형에서 흔히 발생하는 결함은 무엇이며 이를 방지할 수 있는 방법은 무엇입니까?
일반적인 결함으로는 플래시(정확한 파팅 라인 및 극저온 디플래싱으로 완화), 미성형(진공 배기 및 스코치 관리로 방지), 내부 다공성(진공 보조 성형 및 최적화된 경화 주기를 통해 제어) 등이 있습니다.
미국의 고무 부품에는 어떤 FDA 또는 의료 등급 요구 사항이 적용됩니까?
식품 접촉 부품은 FDA 21 CFR 177.2600을 준수해야 합니다. 의료 등급 구성 요소에는 USP Class VI 생물학적 평가 테스트가 필요하고 식수 구성 요소에는 NSF 61 인증이 필요합니다.
사출 성형은 고무 부품의 압축 또는 이송 성형과 어떻게 비교됩니까?
사출 성형은 우수한 치수 정밀도, 자동화된 일관성 및 대량 생산에 대한 빠른 사이클 시간을 제공합니다. 트랜스퍼 성형은 중간 볼륨 및 인서트 접착에 비용 효율적인 반면, 압축 성형은 소량 또는 대형 부품에 가장 낮은 초기 툴링 비용을 제공합니다.
