오버몰딩을 위한 엔지니어링 두께: 기판 매트릭스, DFM 규칙 및 공정 제어

견고한 플라스틱, 금속 또는 인쇄 회로 기판(PCB) 위에 열가소성 엘라스토머(TPE) 또는 열가소성 폴리우레탄(TPU)과 같은 소프트 터치 엘라스토머를 오버몰딩하면 인체공학적 그립력이 향상되고 진동이 줄어들며 방수 유입 보호 기능이 생성됩니다. 그러나 경계 박리, 싱크 마크, 냉각 주기 연장, 과도한 부품 변형 등의 제품 고장은 잘못된 벽 두께 설계로 인해 발생하는 경우가 많습니다.

일반적인 설계 지침에서는 종종 2.0mm의 균일한 벽 두께를 유지하도록 제안합니다. 실제로 최적의 스킨 두께는 특정 기판 재료, 구조적 강화 요구 사항, 흐름 길이 비율 및 접착 요구 사항에 따라 크게 달라집니다. 이 기술 가이드에서는 오버몰딩 응용 분야에 대한 정확한 두께 매트릭스, 공정 고려 사항, 구조적 DFM 규칙 및 검증 프로토콜을 간략하게 설명합니다.

1. 재질 및 기판별 권장 오버몰드(스킨) 두께

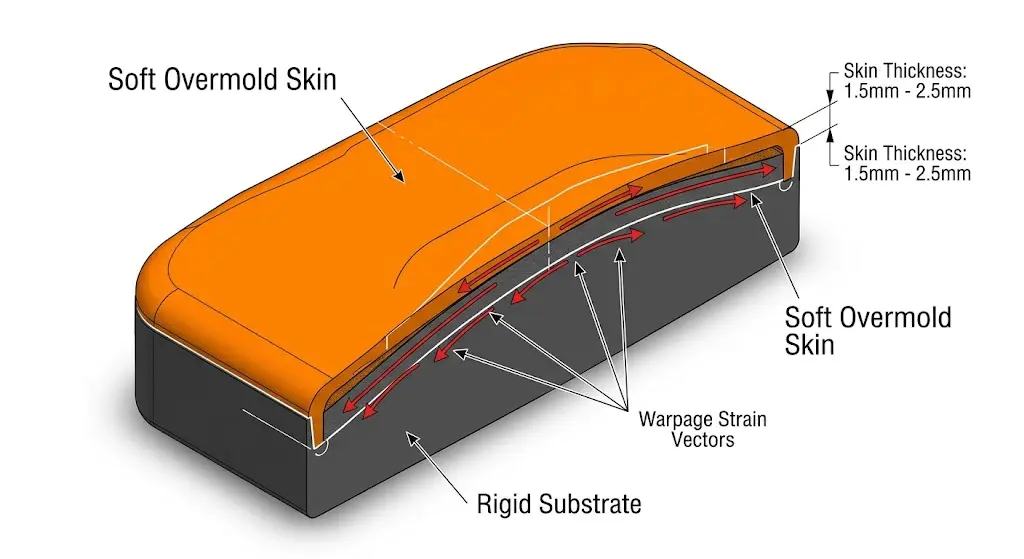

오버몰드 두께를 결정하려면 열 응력, 체적 수축 및 사이클 시간 저하에 대한 기능적 촉각 피드백의 균형을 맞춰야 합니다. 엘라스토머는 단단한 기판보다 더 높은 CLTE(선형 열팽창 계수)를 가지고 있습니다. 과도하게 두꺼운 오버몰드 스킨은 냉각 중에 높은 수축 응력을 가해 기판이 뒤틀리거나 접착제가 찢어지는 현상이 발생합니다.

아래 매트릭스는 핵심 제조 기판 전반에 걸쳐 정확한 두께 경계를 제공합니다.

디자인 노트: 소프트 터치 그립은 일반적으로 적절한 촉각 감쇠를 달성하기 위해 공칭 두께 1.5~2.5mm가 필요합니다. 1.0mm 미만의 두께는 단단한 느낌을 주는 반면, 3.5mm를 초과하는 단면은 냉각 시간을 대폭 연장하고 내부 공극을 발생시킵니다.

2. 최소 주사 가능한 피부 두께 및 얇은 벽 기술

플래시, 미성형 또는 표면 정체 현상 없이 신뢰할 수 있는 얇은 벽 오버몰딩(1.0mm 미만)을 달성하는 것은 유동 길이 비율(L/T) 및 용융 점도 제어에 따라 달라집니다.

흐름 길이 대 벽 두께의 비율(L/T)이 100:1을 초과하면 표준 TPE 제형이 조기에 동결됩니다. 높은 용융 흐름 지수(190°C/2.16kg에서 MFI > 25g/10분)를 갖춘 고유동 TPE/TPU 제제를 사용하면 최소 벽 두께를 0.50mm - 0.75mm 짧은 흐름 경로(< 50mm)에서.

얇은 벽 오버몰딩을 위한 주요 공정 및 툴링 지침:

• 높은 도구 온도: 사출 단계 중 조기 동결을 방지하려면 기판 금형 캐비티 온도를 15°C~25°C 높입니다.
• 순차 밸브 게이팅 또는 핫 러너: 압력 강하를 최소화하려면 오버몰드 영역의 두꺼운 부분에 뜨거운 팁 게이트를 직접 떨어뜨리십시오.
• 높은 사출 속도: 플래쉬를 방지하기 위해 정확한 다단계 패킹 프로파일을 활용하여 표피층이 응고되기 전에 얇은 구멍을 신속하게 채웁니다.
• 벤팅 깊이 제어: 레진 플래시를 유발하지 않고 갇힌 공기 화상을 방지하려면 얇은 가장자리 근처에서 정밀한 마이크로 벤팅(0.010mm ~ 0.015mm 깊이)이 중요합니다.

3. 균일한 벽, 리브, 보스 및 전환에 대한 설계 규칙

불균일한 오버몰딩 두께는 수축 차등을 유발하여 국부적인 응력 집중과 모서리 리프팅을 생성합니다. 엄격한 기하학적 비율을 준수하면 구조적 무결성과 스킨에서 기판으로의 원활한 전환이 유지됩니다.

기하학적 DFM 비율:

• 피부 대 코어 벽 비율: 오버몰드 두께는 기본 기판 벽 두께의 60~80%와 이상적으로 일치해야 샷 삽입 중 기판의 열 변형을 방지할 수 있습니다.
• 내부 리브 두께: 오버몰드 스킨 아래 또는 내부에 내장된 리브는 메인 오버몰드 공칭 벽 두께의 50%를 초과해서는 안 됩니다. (예: 기판 리브 두께 = 0.50 * 오버몰드 스킨 두께)
• 내부 반경(R): 날카로운 내부 모서리를 피하십시오. 응력 집중 계수를 최소화하기 위해 모든 교차점에서 최소 반경 R = 0.5mm 또는 벽 두께의 0.5~0.75배를 제공합니다.
• 차단 단계 및 연동 홈: 평평한 표면에서 오버몰드 스킨을 끝내지 마십시오. 노출된 가장자리를 따라 벗겨지는 것을 방지하기 위해 0.5mm x 0.5mm 기계적 연동 홈과 결합된 전체 스킨 두께와 동일한 깊이의 주변 차단 단계를 설계합니다.

4. 기판 준비, 프라이머 및 결합 강도 테스트

내구성이 뛰어난 오버몰딩 부품에는 높은 계면 접착 강도가 필요합니다. 접착 메커니즘은 두 가지 기본 범주로 분류됩니다. 화학적 확산 접합 그리고 기계적 연동 .

표면 전처리 방법:

• 대기 플라즈마/화염 처리: 비극성 폴리머(예: 폴리프로필렌)의 표면 에너지를 44dynes/cm 이상으로 높여 습윤성을 극대화합니다.
• 화학 프라이머/실란 커플링제: 유입되는 탄성 수지와 공유 결합을 형성하기 위해 성형하기 전에 금속 합금 또는 세라믹 기판에 적용됩니다.
• 연마재 폭파: 금속에 미세한 거칠기를 생성하여(Ra 2.5 - 6.3 µm) 기계적 키잉을 크게 향상시킵니다.

표준 접착력 검증 테스트:

결합 무결성은 표준화된 테스트 프로토콜을 사용하여 평가됩니다.

• 90도 박리 테스트(ASTM D903 / ISO 813): 기판에서 오버몰드 스트립을 떼어내는 데 필요한 힘을 정량화합니다. 허용되는 산업 값 범위는 경도계에 따라 3.5~8.0N/mm입니다.
• 랩 전단 테스트(ASTM D1002): 인장 하중 하에서 전단 강도를 평가합니다.

실패 모드 대상: 품질 관리 프로토콜에는 다음이 필요합니다. 응집 실패 (엘라스토머 소재가 내부적으로 찢어지는 곳) 접착 불량 (접착면에서 피부가 깨끗하게 벗겨지는 곳)

5. 툴링, 벤팅, Moldflow 시뮬레이션 및 비용 절충

스킨 두께는 제조 단위 비용, 주기 시간 및 폐기율에 직접적인 영향을 미칩니다. 플라스틱 냉각 시간은 벽 두께에 따라 기하급수적으로 증가하므로(냉각 시간은 벽 두께의 제곱에 비례) 두께를 추가하면 사이클 시간이 크게 단축됩니다.

수축 허용치 및 CAE 시뮬레이션:

오버몰드 소재는 1.2%~2.5% 범위의 체적 수축률을 나타내며 이는 경질 엔지니어링 열가소성 수지(0.4%~0.7%)보다 훨씬 높습니다. 툴링 설계자는 순 형상 정확도를 보장하기 위해 Moldflow(CAE) 분석 소프트웨어에서 차등 수축을 계산해야 합니다.

평가할 주요 CAE 분석 결과:

• 동결 시 부피 수축: 두께 변화에 걸쳐 균일한 패킹을 보장합니다.
• 체적 편향/뒤틀림: 금속 또는 PCB 기판의 한쪽 면에 대한 비대칭 냉각으로 인해 굽힘력이 발생하는지 식별합니다.
• 계면 전단 응력: 주입 흐름 압력이 민감한 기판 기능이나 사전 배치된 인서트를 대체하거나 손상시킬지 여부를 평가합니다.

오버몰딩 DFM 검토 및 견적 받기

오버몰드 두께를 최적화하려면 벽 균일성, 도구 설계, 재료 호환성 및 촉각 요구 사항의 균형이 필요합니다. 당사 엔지니어링 팀은 포괄적인 DFM(제조 가능성을 위한 설계) 평가, Moldflow 열/변형 시뮬레이션 및 신속한 프로토타이핑 서비스를 제공합니다.

• 처리 시간: 24시간 이내에 DFM 피드백을 제공합니다. 영업일 기준 5~7일 안에 프로토타입 툴링이 완료됩니다.
• 규정 준수 표준: ISO 13485, USP 클래스 VI 의료용 엘라스토머, RoHS/REACH 준수 재료 옵션.

기판 사양과 함께 3D CAD 파일(STEP/IGES)을 제출하여 사출 성형 전문가로부터 자세한 두께 및 제조 가능성 평가를 받으세요.

자주 묻는 질문(FAQ)

1. ABS, PC, 알루미늄, PCB와 같은 일반적인 기판에는 어떤 오버몰드 두께가 권장됩니까?

민감한 전자 장치에 과도한 열 응력을 가하지 않고 적절한 보호를 보장하기 위해 권장 공칭 두께는 ABS 및 PC와 같은 엔지니어링 플라스틱의 경우 1.5~2.5mm, 알루미늄과 같은 금속의 경우 2.0~3.0mm, 캡슐화된 PCB의 경우 1.5~2.0mm입니다.

2. TPE로 달성할 수 있는 최소 실제 오버몰드 두께는 얼마이며, 이를 가능하게 하는 공정 변경 사항은 무엇입니까?

고유량 TPE/TPU 제제를 사용할 경우 최소 실제 두께는 0.50~0.75mm입니다. 이를 달성하려면 금형 캐비티 온도 상승, 높은 사출 속도, 순차 밸브 게이팅, 조기 동결 방지를 위한 정밀한 미세 환기가 필요합니다.

3. 벽 두께를 균일하게 하고 싱크 마크나 박리를 방지하려면 어떻게 설계해야 합니까?

오버몰드 두께를 기본 기판 벽의 60%에서 80% 사이로 유지하고, 내부 리브를 주 오버몰드 벽의 50% 이하로 설계하고, 넉넉한 전환 반경(최소 0.5mm)을 포함하고, 기계적 잠금 홈이 있는 주변 차단 단계를 통합합니다.

4. 오버몰딩을 위한 결합 강도를 최대화하려면 기판을 어떻게 준비해야 합니까?

표면 에너지를 증가시키기 위해 대기 플라즈마 또는 화염 처리를 사용하거나, 금속용 실란 커플링 프라이머를 적용하거나, 기계적 표면 거칠기를 생성하기 위해 미디어 블라스팅을 사용하여 기판을 준비할 수 있습니다. ASTM D903 박리 테스트 중 응집 파괴를 목표로 합니다.

5. 오버몰드 두께는 냉각 시간과 전체 부품 비용에 어떤 영향을 줍니까?

냉각 시간은 벽 두께의 제곱에 따라 기하급수적으로 증가합니다. 스킨 두께를 1.5mm에서 3.0mm로 늘리면 필요한 냉각 사이클 시간이 두 배 이상 늘어나 단위당 제조 비용이 크게 증가합니다.

6. 날카로운 모서리를 따라 오버몰드가 벗겨지는 원인은 무엇이며, 기하학적 구조는 이를 어떻게 방지합니까?

박리는 기계적 고정력이 약한 노출된 평면 가장자리에 전단력이 작용할 때 발생합니다. 언더컷 또는 기계적 유지 홈과 결합된 분할선을 따라 정의된 차단 단계를 설계하면 가장자리를 고정하고 기계적 마모로 인해 벗겨지는 것을 방지할 수 있습니다.
