정밀 사출 성형의 니트 라인 관리: 시뮬레이션에서 작업 현장 품질 관리까지

특히 까다로운 북미 자동차, 항공우주 및 의료 기기 공급망 내에서 현대 산업 사출 성형에서는 구조적 경량화 및 부품 통합을 향한 추진으로 인해 벽이 얇은 프로파일과 복잡한 섬유 강화 폴리머 매트릭스에 대한 전례 없는 의존도가 높아졌습니다. 이러한 발전으로 인해 재료와 질량 효율성이 크게 향상되었지만 니트 라인과 웰드라인으로 인해 국부적인 기계적 고장과 외관상 거부가 발생할 위험이 상당히 가중되었습니다. 단순한 표면 결점과는 거리가 먼 이러한 구조적 인터페이스는 폴리머 사슬이 적절하게 상호 확산되지 못하는 성형 매트릭스 내의 깊은 불연속성을 나타냅니다. 엄격한 OEM 마진을 보호하고 엄격한 기계적 안전 표준을 유지하기 위해 제조업체는 더 이상 니트 라인 교정을 인쇄기에서의 일련의 시행착오 조정으로 취급할 수 없습니다. 대신 엔지니어링 팀은 정량적 작업 현장 검사와 고급 예측 시뮬레이션 및 최적화된 도구 레이아웃을 원활하게 연결하는 데이터 기반 방법론을 채택해야 합니다.

니트 라인 감지 및 검사: 시각적 지표에서 정량적 지표로 전환

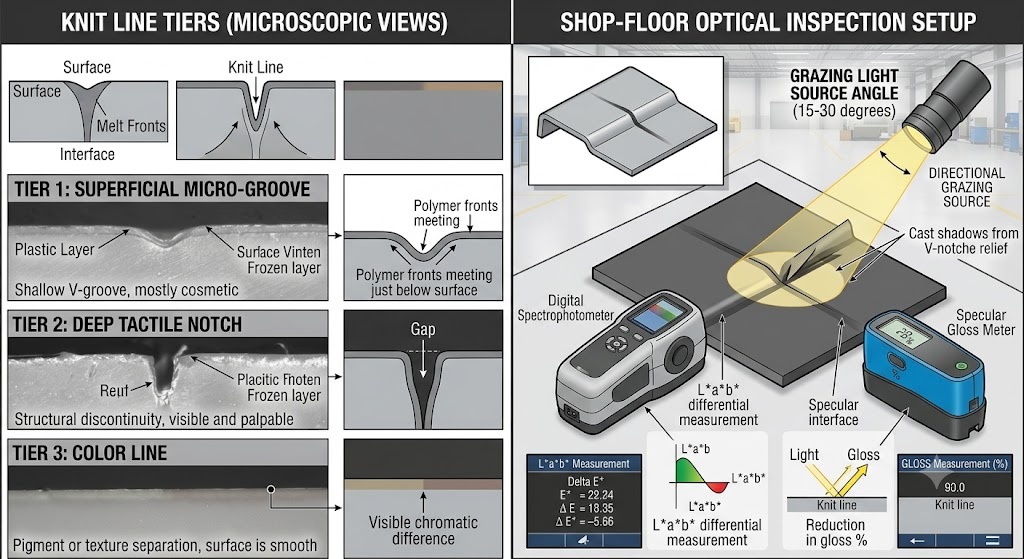

강력한 품질 관리 프레임워크를 구축하려면 성형 작업에서 주관적인 시각적 평가를 없애고 정확하고 정량화 가능한 측정 기준으로 대체해야 합니다. 생산 현장에서 전통적인 육안 검사는 모호한 정성적 설명을 통해 니트 라인 문제를 분류하는 경우가 많습니다. 진정한 공정 제어를 위해서는 이러한 정성적 관찰을 반복 가능한 디지털 변수로 변환해야 합니다. 표면 형태는 표면적인 미세 홈, 깊은 촉각 노치, 차별적인 국부적 변색 등 뚜렷한 물리적 계층으로 분류되어야 합니다. 품질 엔지니어는 낮은 각도 방목 조명 및 고대비 투영 이미징과 같은 특수 이미징 기술을 사용하여 표면 편차를 매핑할 수 있습니다. 외관 구성 요소의 경우 분광 광도계를 사용하여 표준화된 CIELAB 색 공간을 사용하여 인터페이스 전체의 색도 변화를 기록하고 Delta E_ab가 0.5 이하인 상한을 설정해야 합니다. 동시에, 용접 영역이 지정된 공차 값 내에서 공칭 텍스처와 일치하도록 보장하기 위해 접촉 광택 측정기가 국부 반사광 광택 감소를 정량화해야 합니다.

내하중 또는 유체에 중요한 엔지니어링 구성 요소의 경우 비파괴 표면 측정은 검증 프로토콜의 절반만을 나타냅니다. 기계적 무결성은 엄격하고 표준화된 파괴 테스트 방식을 통해 확인되어야 합니다. 엔지니어링 프로토콜은 인장 테스트 바(ASTM D638 또는 ISO 527 준수)를 생산 구성 요소에서 직접 수확하고 니트 라인이 게이지 길이의 중앙에 정확하게 위치하도록 규정해야 합니다. 그런 다음 이러한 시편의 기계적 성능을 인터페이스 없이 성형된 동일한 기본 시편에 대해 벤치마킹하여 웰드 라인 강도 유지 계수(WRF)를 계산합니다. 이는 다음 일반 텍스트 방정식으로 표현됩니다.

미적인 소비자용 하우징은 색상 차이가 무시할 수 있는 수준이라면 상당한 강도 저하를 견딜 수 있지만, 중요한 자동차 엔진룸 구성 요소 또는 의료용 유체 매니폴드는 종종 엄격한 품질 기준을 적용하여 유지 값이 90% 또는 95% 미만으로 떨어지는 배치를 거부합니다. 웰드라인이 미리 결정된 임계값 아래로 떨어지면 품질 엔지니어는 즉시 4단계 작업 현장 검사 체크리스트를 실행해야 합니다.

1. 보정된 열 탐침을 사용하여 실제 용융 및 금형 캐비티 온도를 확인합니다.
2. 표면 프로파일로미터를 사용하여 촉각 깊이 프로파일을 문서화합니다.
3. 과소 포장을 확인하기 위해 공칭 한계에 대한 국지적 부품 중량을 상호 참조하십시오.
4. 파손이 지속되면 단면 금속 조직 절단 또는 주사 전자 현미경(SEM)을 위해 샘플을 추출하여 갇힌 미세한 휘발성 물질이나 파손 표면을 따라 국부적인 섬유 정렬 불량을 검사합니다.

근본 원인 및 예측 시뮬레이션: 물리학을 실행 가능한 통찰력에 연결

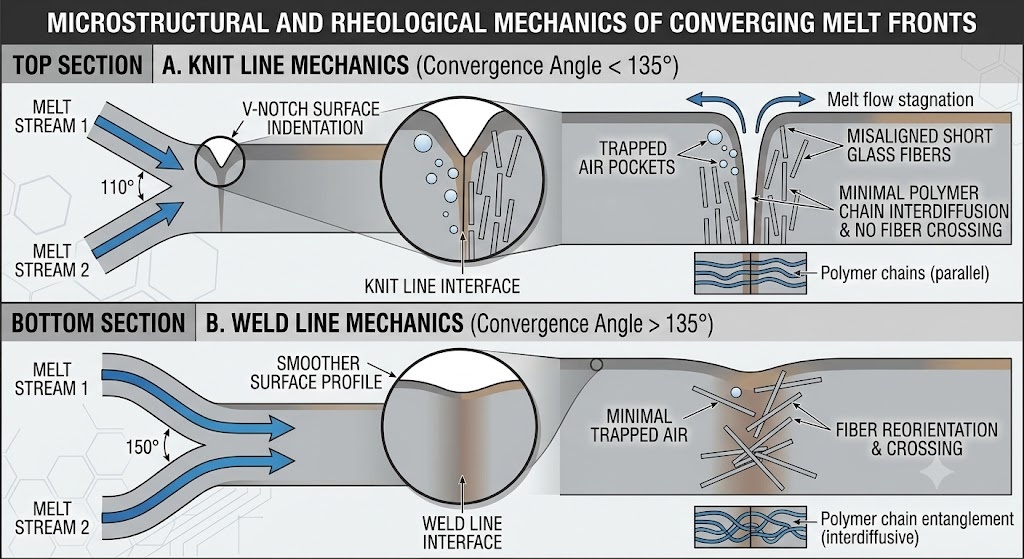

두 개 이상의 서로 다른 폴리머 용융 선단이 금형 캐비티 내에서 135도 미만의 수렴 각도로 정면으로 만날 때 니트 라인이 형성됩니다. 수렴 각도가 이 임계값을 초과하면 경계는 기술적으로 웰드 라인으로 분류되어 평행하게 흐르는 흐름이 보다 자연스럽게 혼합될 수 있습니다. 이 인터페이스의 강도와 가시성을 지배하는 기본 물리학은 수렴 중 재료의 열역학적 상태에 전적으로 의존합니다. 용융물이 캐비티를 통해 이동함에 따라 더 차가운 금형강과 접촉하면 고화 경계층이 생성되어 활성 흐름 채널이 지속적으로 좁아집니다. 국부적인 용융 온도가 재료의 전이점 근처로 떨어지거나 긴 흐름 경로로 인해 국부적인 사출 압력이 감소하는 경우 분자 사슬은 경계면을 통과하여 상호 확산하는 데 필요한 열 에너지와 보압력이 부족합니다. 또한 분할 흐름 경로는 본질적으로 짧은 유리 섬유와 같은 이방성 강화재가 만나는 경계에 평행하게 회전하도록 강제하여 접합부를 가로지르는 기계적 브리징을 완전히 제거합니다.

공구강을 절단한 후 값비싼 시행착오 수정을 통해 이러한 물리적 현상을 해결하는 대신 제품 설계 단계에서 고급 유한 요소 CAE 도구(예: Autodesk Moldflow, Moldex3D 또는 Sigmasoft 3D)를 활용해야 합니다. 엔지니어는 단순한 이진 시각적 플롯을 넘어 정량적 분석 기준을 평가해야 합니다. 주요 시뮬레이션 출력에는 속도 벡터 정체 지점 추적, 접합부에서 국부적인 온도 강하 식별, 수치 VHI(용접선 강도 지수) 추출이 포함됩니다. 구조적 무결성을 평가하는 매우 안정적인 방법에는 사출 시뮬레이션에서 직접 투영된 섬유 배향 텐서를 다운스트림 구조 FEA 패키지로 매핑하는 작업이 포함되어 있어 설계자가 실제 기계적 하중 하에서 국부적인 응력 집중을 시뮬레이션할 수 있습니다. 정확한 예측을 보장하기 위해 시뮬레이션 모델은 검증된 재료 특성화 데이터 및 정확한 기계 응답 매개변수와 결합된 얇은 벽 섹션에 걸쳐 최소 10~12개의 레이어로 구성된 고도로 정제된 3D 메시를 사용해야 합니다.

이러한 가상 CAE 진단을 실제 작업 현장 솔루션으로 전환하려면 엔지니어링 팀이 표준화된 진단 결정 트리를 따라야 합니다. 시뮬레이션에서 허용할 수 없는 니트 라인 위험을 나타내는 경우 엔지니어는 매개변수를 무작위로 조정하기보다는 변수를 체계적으로 평가하고 격리해야 합니다. 먼저, 게이트 위치를 이동하여 접합을 중요하지 않은 영역으로 이동할 수 있는지 확인합니다. 기하학적 제약으로 인해 게이트 재배치가 불가능할 경우 다음 단계는 국부적인 열 관리를 평가하여 다양한 금형 온도 조정이 분자 결합을 향상시킬 수 있는지 평가하는 것입니다. 마지막으로, 열 조정이 불충분한 경우 기계적 벽 두께를 변경하여 국부적 흐름 저항을 낮추고 보압 압력을 높여야 합니다. 이 구조화된 방법을 사용하면 건전한 엔지니어링 원칙을 기반으로 툴링 및 프로세스를 수정하여 개발 주기를 크게 단축하고 출시 주기 후반에 비용이 많이 드는 엔지니어링 변경 주문(ECO)을 방지할 수 있습니다.

금형 설계 및 게이트 위치 전략: 흐름 경로 및 열 레이아웃 제어

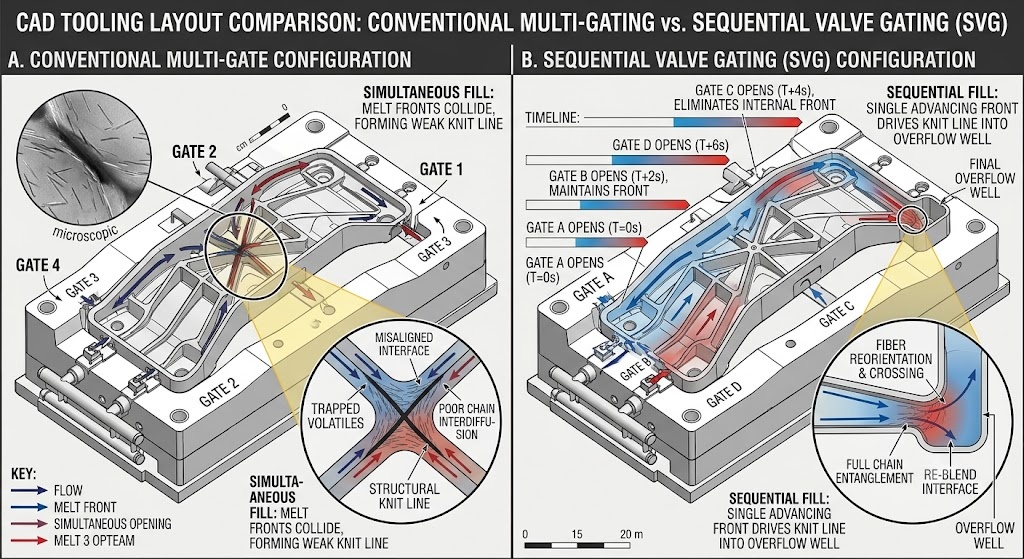

니트 라인을 제거하거나 재배치하는 기본 방법은 도구의 게이팅 시스템을 전략적으로 배치하는 것입니다. 정밀한 직접 밸브 게이트, 에지 게이트 또는 팬 게이트를 활용하는지 여부에 관계없이 게이트 형상의 선택은 초기 충전 패턴을 결정하고 유동 선단이 코어 핀 또는 내부 컷아웃 주변에서 분할 및 재결합하는 방법을 직접 제어합니다. 복잡한 부품을 설계할 때 엔지니어는 흐름 거리와 최대 허용 흐름 길이 대 벽 두께 비율에 관한 정확한 규칙을 설정해야 합니다. 예를 들어 벽이 얇은 소비자 가전에서는 순차 밸브 게이팅(SVG) 전략이 종종 사용됩니다. 전자 제어식 유압 또는 공압 핀을 사용하여 정확한 시간에 맞춰 밸브 게이트를 열면 엔지니어는 단일 연속 용융 선단이 캐비티를 가로질러 스윕되도록 하여 웰드 라인을 주변 플래시 영역이나 비구조적 가장자리로 이동시켜 내부 니트 라인의 형성을 완전히 제거할 수 있습니다.

게이트 배치 외에도 금형강 내의 열 성능을 관리하는 것은 니트 라인 품질을 최적화하는 데 중요합니다. 기존의 직선 드릴 냉각 라인은 효과적인 열 냉각이 차단된 깊은 코어 부분과 복잡한 모서리를 남기는 경우가 많으며, 이로 인해 국부적인 핫스팟이나 심각한 열 구배가 발생하여 니트 라인 인터페이스가 약화됩니다. 기존 라인을 직접 금속 레이저 소결(DMLS)을 통해 제조된 고급 형상 적응형 냉각 채널로 교체하면 냉각 라인이 부품 캐비티의 정확한 윤곽을 따라갈 수 있습니다. 이는 매우 균일한 열 방출을 보장하고 정밀한 국부적 급속 열 사이클 성형(RHCM)을 가능하게 합니다. 증기 또는 고온 가압수를 사용하여 충전 중에 국소 편직 영역을 빠르게 가열한 다음 급속 응고를 위해 냉수로 전환함으로써 제조업체는 편직 라인 형성 중에 캐비티 표면 온도를 수지의 유리 전이 또는 결정 융점 이상으로 유지할 수 있습니다. 이는 표면 노치를 완전히 제거하고 폴리머 사슬 얽힘을 최대화합니다.

이러한 고급 도구 수정을 구현하기 전에 엔지니어링 팀은 엄격한 사전 투자 수익(ROI) 및 위험 평가를 수행해야 합니다. DMLS 컨포멀 인서트 또는 SVG 매니폴드를 추가하면 초기 툴링 자본 지출이 수만 달러 증가할 수 있지만 이러한 비용은 장기적인 운영 지표와 신중하게 균형을 이루어야 합니다. 수년에 걸쳐 진행되는 대량 자동차 생산의 경우, 사이클 시간이 20% 단축되고 폐기율이 크게 감소하면 초기 툴링 프리미엄이 쉽게 정당화됩니다. 반대로, 소량 의료 부품의 경우 부품 벽 두께를 수정하거나 유동 선단 끝에서 차가운 슬러그를 수집하고 성형 후 깨끗하게 가공할 수 있는 국부적인 오버플로 웰을 통합하는 것이 프로젝트의 자본 예산을 초과하지 않고 필요한 기계 사양을 달성하는 보다 비용 효율적인 대안을 제시합니다.

처리, 재료 및 생산 절충: 매개변수 매트릭스 최적화

예산이나 일정으로 인해 툴링 수정이 제한되는 경우 엔지니어는 체계적인 프로세스 최적화와 신중한 재료 선택을 통해 니트 라인 성능을 관리해야 합니다. 원료 폴리머의 분자 구조는 용융 선단 수렴 중 유변학적 거동을 결정합니다. 폴리프로필렌(PP) 또는 무정형 아크릴로니트릴 부타디엔 스티렌(ABS)과 같은 충전되지 않은 상용 수지는 쉽게 흐르고 낮은 상대 에너지에서도 쉽게 결합됩니다. 그러나 폴리카보네이트(PC), 폴리아미드 6/66(PA6/PA66) 및 폴리페닐렌 옥사이드(PPO)와 같은 고온 엔지니어링 플라스틱은 특히 30~50% 유리 섬유 또는 광물 개질제로 충전된 경우 심각한 유변학적 문제를 안겨줍니다. 이러한 고급 화합물의 경우 매개변수 조정은 재료 품질 저하 또는 사이클 시간 연장을 방지하기 위해 고도로 구조화된 "보수적-공격적" 처리 매트릭스를 따라야 합니다.

생산 현장의 니트 라인 결함을 체계적으로 해결하려면 기술자는 포괄적인 재료 및 가공 매개변수 지침을 참조해야 합니다. 조정은 항상 순차적으로 실행되어야 하며, 부품 품질 및 구조 성능에 미치는 영향을 정확하게 측정하기 위해 각 수정 후 여러 주기 동안 프로세스가 안정화될 수 있도록 해야 합니다.

최적화된 처리 매개변수가 매우 미적인 구성요소에서 눈에 보이는 니트 라인을 완전히 제거할 수 없는 경우 2차 마무리 작업이 필요할 수 있습니다. 기계적 샌딩, 자동화된 프라이밍 및 페인팅, 화학적 증기 연마 또는 국부적인 초음파 융합을 포함한 성형 후 개선 옵션은 표면 결점을 효과적으로 가릴 수 있지만 상당한 생산 상충 관계를 초래합니다. 2차 폴리우레탄 코팅 또는 화학적 용제 세척을 통해 흠집 없는 고광택 표면 마감을 무정형 소비자 하우징으로 복원할 수 있지만, 이러한 작업은 전체 부품 비용을 증가시키고 추가 노동력을 필요로 하며 취급 결함으로 인해 폐기율을 높입니다. 더욱이, 표면 마감은 근본적인 구조적 결함을 수정하지 않습니다. 유리 섬유가 도장된 표면 아래에 잘못 정렬된 상태로 남아 있으면 기계적 응력으로 인해 부품이 파손됩니다. 운영 관리자는 고급 툴링 업그레이드에 대한 장기 자본 투자와 마감 비용을 신중하게 비교하여 품질, 비용 및 부품 신뢰성의 균형을 가장 잘 맞추는 옵션을 선택해야 합니다.
