사출 성형 및 오버 몰화는 자동차 산업에 혁명을 일으킨 두 가지 기본 제조 공정입니다. 이러한 기술은 내부 객실 부품에서 안부 인클로저에 이르기까지 광범위한 구성 요소를 생산하는 데 필수적입니다. 복잡한 형상을 생성하고 여러 기능을 단일 부품으로 통합하는 기능은 이러한 프로세스를 최신 차량 설계에 필수 불가능하게 만듭니다.
차량에 사출 성형 및 과잉 모드 부품을 사용하면 상당한 이점이 있습니다. 그들은 가능합니다 체중 감소 이는 연료 효율을 개선하고 전기 자동차의 범위를 확장하는 데 중요합니다. 그들은 믿을 수 없을 정도로 제공합니다 설계 유연성 ,,, 복잡하고 미적으로 유쾌한 구성 요소의 생성을 허용합니다. 또한 이러한 프로세스는 다음과 같습니다 비용 효율적인 대량 생산을 위해 제조업체가 까다로운 생산 일정과 제어 비용을 충족시킬 수 있도록 돕습니다. 궁극적으로 이러한 고급 제조 기술은 전체에 기여합니다 내구성, 안전 및 성능 오늘날의 자동차.
사출 성형이란 무엇입니까?
사출 성형은 용융 물질을 곰팡이에 주입하여 부품을 생산하기 위해 매우 다재다능하고 널리 사용되는 제조 공정입니다. 정밀도, 반복성 및 대량으로 플라스틱 구성 요소를 생성하는 방법입니다.

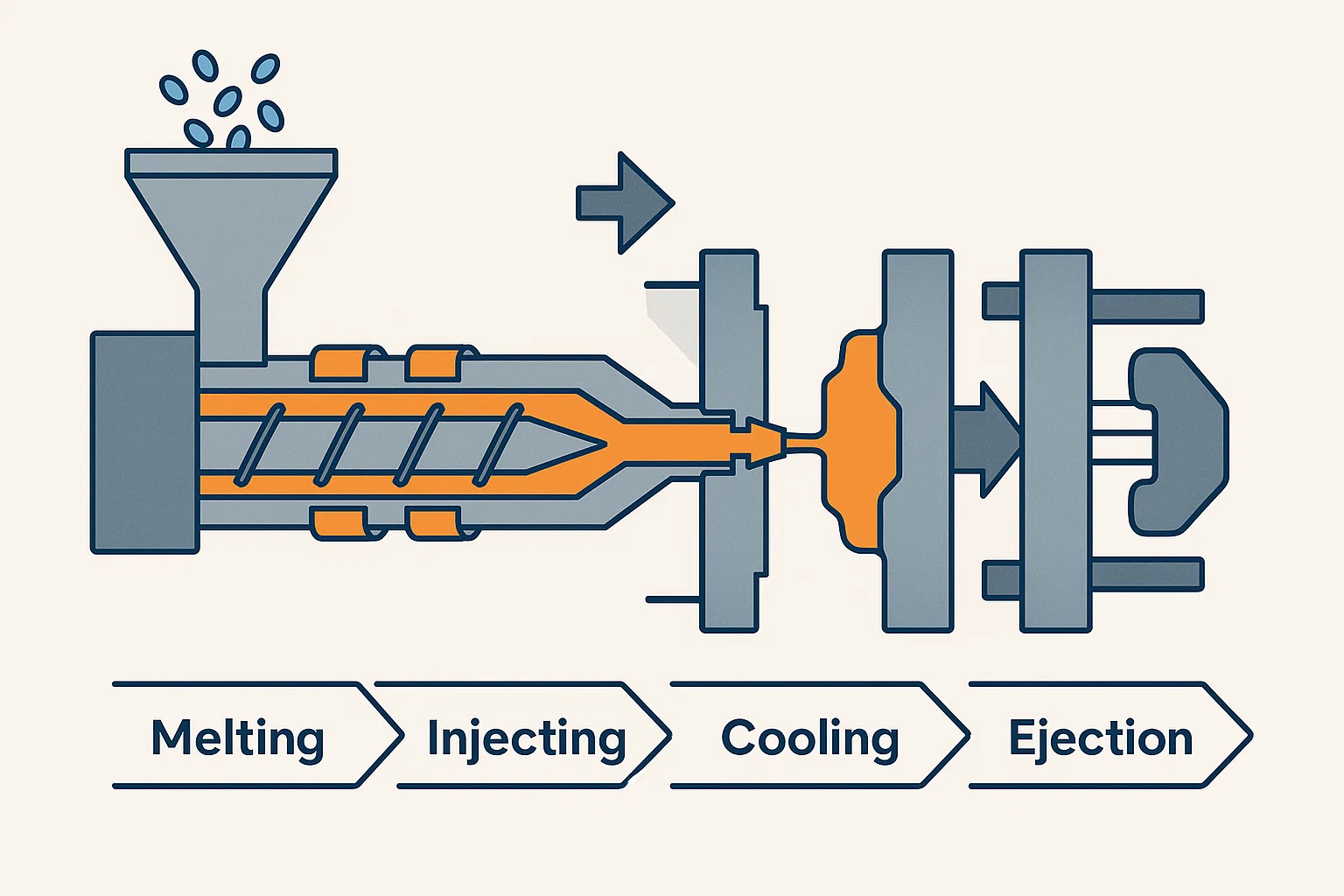

작동 방식 : 녹기, 주입, 냉각 및 배출
주입 성형 과정은 정확하고주기적인 순서를 따릅니다.
-
재료 준비 : 플라스틱 펠렛 (또는 기타 열가소성 재료)은 호퍼에서 가열 배럴로 공급됩니다.
-
녹는: 배럴 내부에서, 왕복 나사는 펠릿을 용융 상태로 가열하는 동안 펠릿을 앞으로 움직입니다. 나사의 회전과 마찰은 또한 가열에 기여하여 재료가 균일 한 점성 유체임을 확인합니다.
-
주입: 용융 플라스틱은 금형 공동으로 고압하에 빠르게 주입되며, 이는 클램핑을 닫습니다. 이 압력은 재료가 금형의 모든 복잡한 디테일을 완전히 채우도록합니다.
-
냉각: 공동이 채워지면, 금형은 제어 된 온도로 고정되어 플라스틱이 냉각되고 굳어지면서 금형의 모양을 취합니다.
-
방출: 재료가 고형화 된 후, 금형이 열리고 완성 된 부분은 일련의 이젝터 핀에 의해 배출됩니다. 그런 다음 곰팡이가 닫히고 사이클이 반복됩니다.
주입 성형 기술의 유형
기본 원칙은 동일하게 유지되지만 특정 자동차 요구 사항을 충족하기 위해 몇 가지 고급 기술이 개발되었습니다.
-
가스 보조 주입 성형 : 이 기술은 플라스틱이 부분적으로 주입 된 후 금형 공동에 불활성 가스 (보통 질소)를 주입하는 것이 포함됩니다. 가스 코어 아웃은 부품의 두꺼운 섹션을 사용하여 재료 사용량을 줄이고 싱크 표시를 최소화하며 치수 안정성을 향상시킵니다. 이것은 도어 핸들 및 스티어링 휠 프레임과 같은 두꺼운 벽면이있는 부품에 특히 유용합니다.
-
다중 성분 (2K/3K) 주입 성형 : 이 프로세스는 단일 기계를 사용하여 둘 이상의 다른 재료 또는 색상을 동일한 금형에 주입합니다. 곰팡이는 제 2 재료의 주입을위한 첫 번째 샷을 회전 시키거나 이동시킨다. 이 기술은 종종 단단한 플라스틱 바디와 부드러운 고무 버튼이있는 자동차 키 FOB와 같은 단단하고 유연한 섹션이있는 부품에 사용됩니다.
-
대형 라벨링 (IML) : 이 프로세스는 사전 인쇄 된 라벨 또는 장식 필름을 주입 전에 금형 공동에 직접 통합합니다. 용융 플라스틱은 라벨 뒤에 주입되어 부품에 영구적으로 융합됩니다. 이로 인해 스크래치 및 페이딩에 저항력이있는 내구성있는 고품질 그래픽이 생성되며 대시 보드 디스플레이 및 콘솔 패널에 적합합니다.

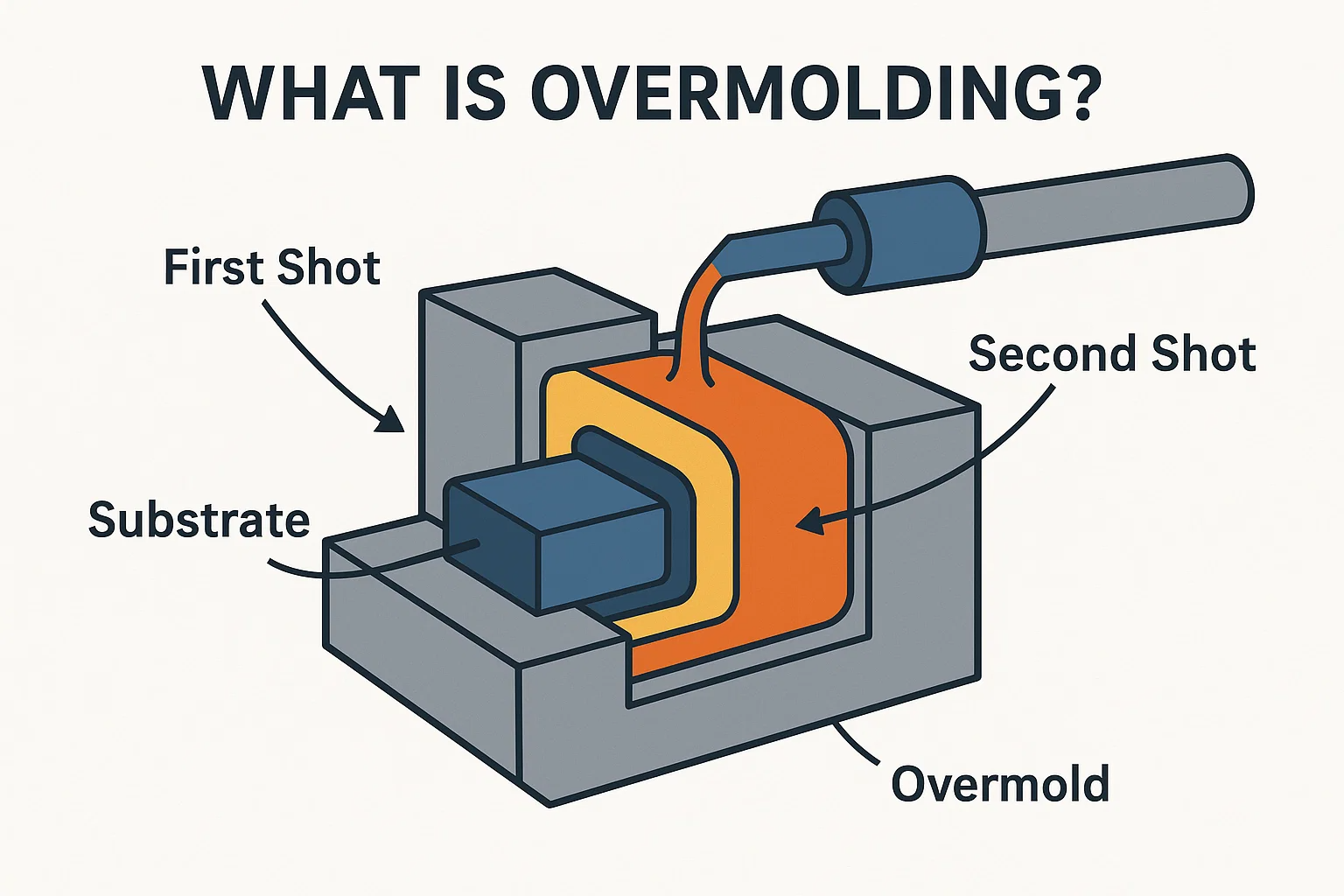

오버 몰딩이란 무엇입니까?
오버 몰딩은 다중 재료 부품의 개념을 한 단계 더 발전시키는 특수한 사출 성형 공정입니다. 여기에는 일반적으로 단단한 플라스틱 또는 금속 인 기존 부품 또는 기판에 하나의 재료, 특히 부드럽고 유연한 열가소성이 포함됩니다. 이것은 두 재료의 결합 된 특성으로 단일 통합 구성 요소를 만듭니다.
작동 방식 : 한 재료를 다른 재료로 성형하십시오
오버 모딩 프로세스는 기본 사출 성형주기를 기반으로합니다.
-
첫 번째 샷 (기판) : 기판으로 알려진 강성베이스 성분은 사전 사출 성형 사이클, 가공 공정 또는 사전 입찰 금속 부분으로 만들어집니다.
-
놓기: 완성 된 기판은 정확하게 제 2 몰드 캐비티에 배치된다. 이 금형은 과다 몰드 재료를 형성하기 위해 기판 주위의 공간으로 설계되었습니다.
-
두 번째 샷 (Overmold) : 두 번째 재료 인 오버 몰드 재료는 두 번째 금형의 빈 공간에 주입됩니다.
-
결합 및 냉각 : 용융 오버 몰드 재료는 기판 위로 흐르고의 조합을 통해 결합합니다. 기계적 연동 그리고 화학적 접착력 . 냉각되고 굳어지면서 두 재료는 하나의 영구 구성 요소가됩니다.
오버 몰딩의 이점
오버 몰딩은 여러 기능을 단일 부분으로 통합하는 강력한 기술이므로 자동차 산업에서 매우 가치가 있습니다.
-
그립과 인체 공학 개선 : 강성 표면에 부드러운 터치 재료를 추가함으로써 오버 몰딩은 스티어링 휠, 기어 시프터 및 도어 핸들을위한 편안한 비 슬립 그립을 만듭니다.
-
향상된 미학 : 이 프로세스를 통해 다색 또는 다산 부품을 생성 할 수 있으므로 내부 구성 요소의 시각적 매력을 향상시키고 향상시킬 필요가 없습니다.
-
기능 통합 : 오버 몰딩은 강성 하우징에 직접 개스킷과 물개를 만드는 데 사용되어 통합 된 방수 장벽을 제공하고 별도의 어셈블리 단계가 필요하지 않습니다. 또한 전자 구성 요소를 단열하거나 진동을 약화시키는 데 사용될 수 있습니다.
오버 몰딩과 공동 주입 성형의 차이
두 프로세스 모두 다중 물질 부품을 생성하지만 다르게 수행합니다.
-
오버 몰딩 두 번째 재료가 견고하고 기존의 부분에 걸쳐 성형되는 순차적 인 2 단계 프로세스입니다. 이것은 단단한베이스에 부드러운 층을 추가하는 데 이상적입니다.
-
공동 주사 성형 (또는 2 샷 성형)는 한 기계의 단일 연속 프로세스입니다. 그것은 두 개 이상의 재료를 동일한 금형 공동에 거의 동시에 주입하며, 한 물질은 코어를 형성하고 다른 물질은 피부를 형성합니다. 이 기술은 종종 강하고 단단한 코어와 더 부드럽고 미적으로 유쾌한 외부 층이있는 부품에 사용됩니다.

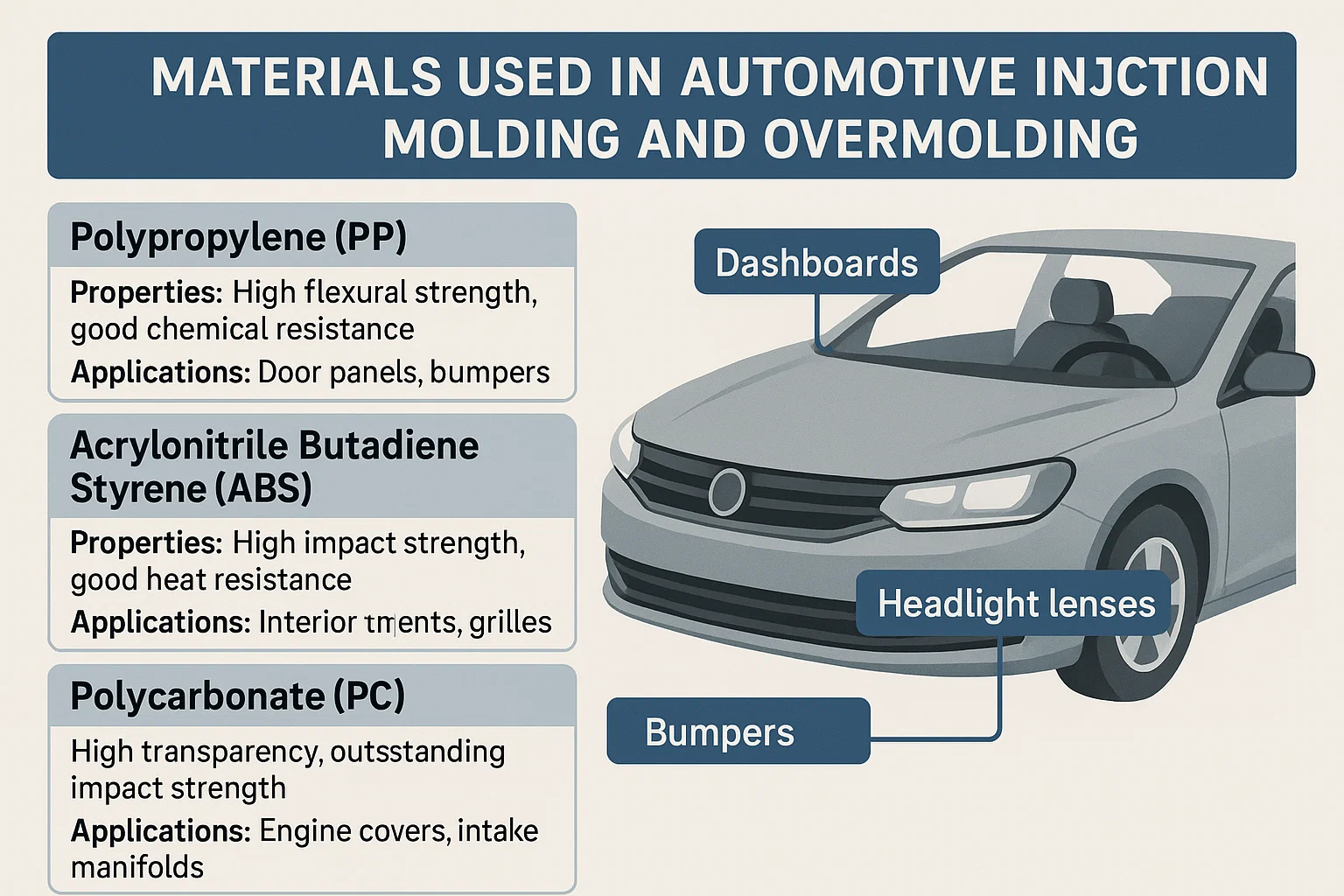

자동차 분사 성형 및 오버 몰링에 사용되는 재료
올바른 재료의 선택은 자동차 부품 제조의 중요한 단계입니다. 구성 요소의 성능, 내구성, 무게 및 비용을 지시합니다. 광대 한 배열의 플라스틱 및 엘라스토머가 사용되며, 각각의 특정 응용 분야에 적합한 고유 한 특성이 있습니다.
일반적인 플라스틱 및 자동차 응용 프로그램
-
폴리 프로필렌 (pp) : 화학 저항성이 우수한 가볍고 저렴한 플라스틱으로, 언더 및 내부 응용 분야에 이상적입니다.
-
속성: 높은 굴곡 강도, 우수한 화학 저항 (산, 염기 및 용매) 및 피로 저항성.
-
응용 프로그램 : 대시 보드, 도어 패널, 범퍼, 유체 저장소 및 배터리 케이스. 저밀도는 차량 체중 감소에 도움이됩니다.
-
-
아크릴로 니트릴 부타디엔 스티렌 (에이BS) : 강인함, 충격 저항 및 미학적 특성의 균형으로 유명합니다. ABS는 내부 부품에 선호되는 재료입니다.
-
속성: 부드러운 강도, 우수한 내열성 및 부드러운 표면 마감을위한 탁월한 가공성.
-
응용 프로그램 : 내부 트림 구성 요소, 대시 보드 패널, 안전 벨트 하우징 및 그릴. 고품질 마감 처리가 필요한 경우에 종종 사용됩니다.
-
-
폴리 카보네이트 (PC) : 탁월한 충격 저항이있는 투명하고 고강도 플라스틱. 안전 및 미적 부품에 사용되는 프리미엄 재료입니다.
-
속성: 높은 투명성, 뛰어난 충격 강도 및 우수한 내열성.
-
응용 프로그램 : 헤드 라이트 렌즈, 계기판 디스플레이 및 파노라마 선 루프. 명확성과 강인성은 조명과 디스플레이를 보호하는 데 이상적입니다.
-
-
폴리 아미드 (PA) (나일론) : 특히 유리가 채워질 때 높은 강도, 강성 및 내열성으로 유명합니다. 나일론은 언더 및 구조적 구성 요소의 주변입니다.
-
속성: 높은 인장 강도, 우수한 화학 저항성 (오일 및 연료) 및 우수한 열 안정성.
-
응용 프로그램 : 엔진 덮개, 흡기 매니 폴드, 냉각 시스템 구성 요소 및 다양한 기어 및 부싱.
-
-
열가소성 폴리 우레탄 (TPU) : 인체 공학과 느낌이 중요한 오버 모딩 애플리케이션에 적합한 유연하고 부드러운 터치 재료.
-
속성: 우수한 탄력성, 우수한 내마모성 및 부드럽고 고무 같은 느낌.
-
응용 프로그램 : 스티어링 휠 그립, 기어 시프트 손잡이, 씰 및 와이어 하네스. 단단한 플라스틱에 과도하게 모드를받는 능력은 편안함과 기능을 향상시킵니다.
-
다른 자동차 부품에 대한 재료 선택 기준
올바른 자료를 선택하는 것은 단지 부품의 기능에 관한 것이 아닙니다. 여기에는 몇 가지 요인에 대한 복잡한 평가가 포함됩니다.
-
성능 요구 사항 : 부품은 고온, 화학적 노출 또는 충격을 견딜 수 있어야합니까? 이것은베이스 플라스틱 (예 : 내열성에 대한 나일론)을 결정합니다.
-
미학과 느낌 : 부드러운 터치, 하이 글 로스 또는 질감 표면이 필요합니까? 이것은 종종 부드러운 마감 처리에 ABS를 사용하거나 오버 모드 그립의 경우 TPU를 사용합니다.
-
체중 감소 : 절약 된 모든 킬로그램의 무게에 대해 자동차의 연료 효율이 향상됩니다. 이것은 전통적인 금속보다 PP와 같은 경량 재료를 사용합니다.
-
비용: 원료의 비용은 항상 대량의 자동차 생산에서 요인입니다. PP 및 ABS는 일반적으로 PC 또는 특수 등급의 나일론보다 비용 효율적입니다.
-
처리 요구 사항 : 재료는 분해없이 선택된 성형 기술에 의해 효율적으로 처리 될 수 있어야합니다.

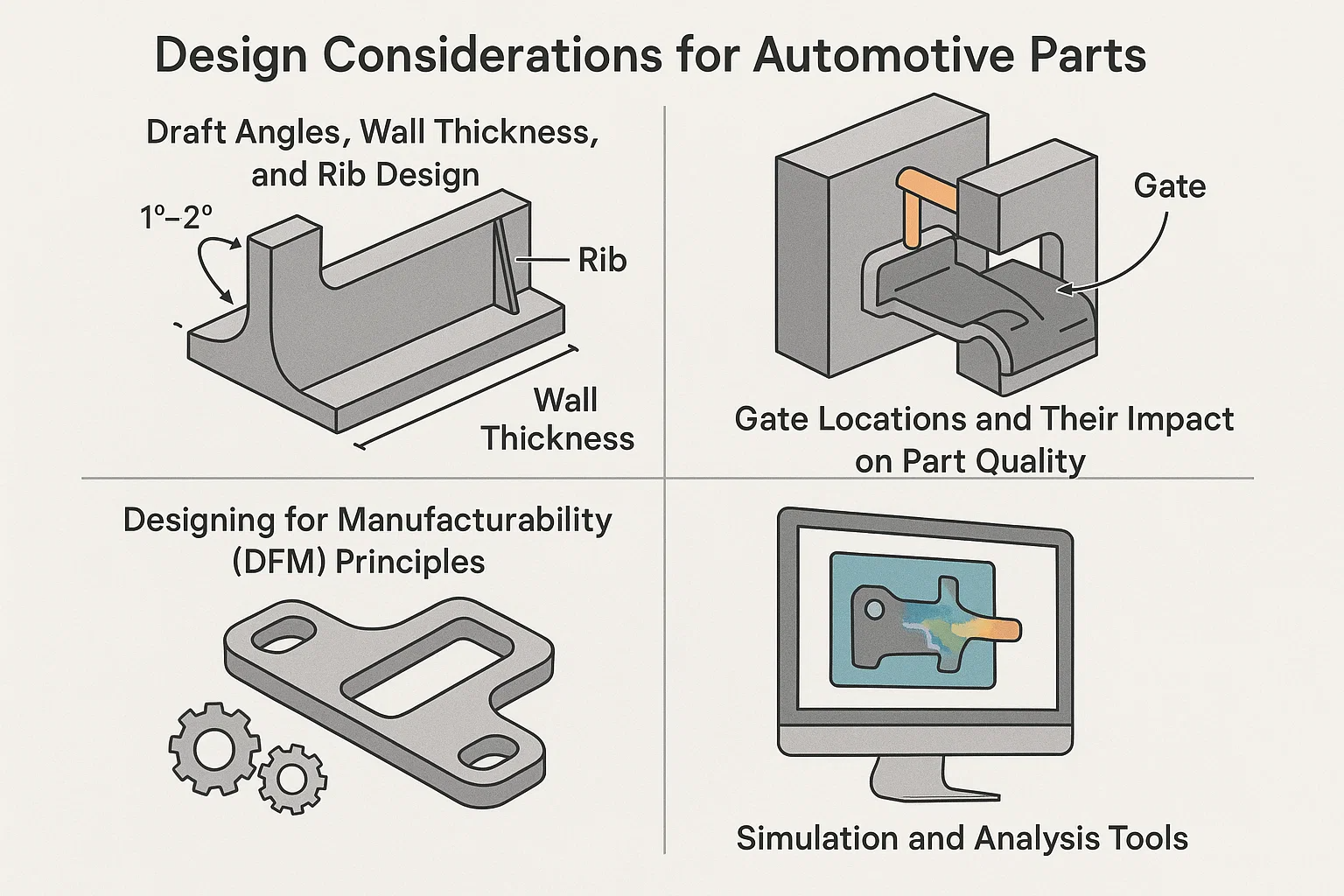

자동차 부품에 대한 설계 고려 사항
사출 성형 및 과잉 몰드 자동차 부품의 성공은 세심한 설계 프로세스에 달려 있습니다. 잘 설계된 부분은 기능적 일뿐 만 아니라 제조 가능, 내구성 및 비용 효율적입니다. 기본 설계 원칙을 준수하는 것은 뒤틀림, 약한 채권 및 성형 결함과 같은 일반적인 문제를 피하기 위해 중요합니다.
1. 드래프트 각도, 벽 두께 및 리브 디자인
-
초안 각도 : 이들은 부품의 수직 벽에 약간의 테이퍼이므로 손상없이 금형에서 더 쉽게 배출 할 수 있습니다. 일반적인 초안 각도는 1-2도입니다. 적절한 초안이 없으면 부품이 곰팡이에 갇히게되어 사이클 시간이 길고 부분 또는 금형 자체에 대한 잠재적 손상이 발생할 수 있습니다.
-
벽 두께 : a 일관된 벽 두께 가장 중요한 규칙 중 하나입니다. 이를 통해 균일 한 냉각을 보장하여 뒤틀림, 싱크 자국 (표면의 우울증) 및 내부 응력을 방지합니다. 두께의 급격한 변화는 고르지 않은 수축을 유발하여 과잉 모드 부품에서 약하거나 존재하지 않는 결합으로 이어질 수 있습니다.
-
리브 디자인 : 갈비뼈는 얇고지지하는 벽으로, 전체 벽 두께를 증가시키지 않으면 서 강성과 강도를 부품에 추가합니다. 그것들은 구조적 무결성과 뒤틀림을 방지하는 데 필수적입니다. 화장품면의 싱크 자국을 피하려면 리브의 두께는지지하는 벽의 약 50-60% 여야합니다.
2. 게이트 위치 및 부품 품질에 미치는 영향
게이트는 녹은 플라스틱이 금형 공동으로 들어가는 지점입니다. 그 위치는 재료의 흐름, 최종 부품의 외관 및 기계적 특성에 중요합니다.
-
최적의 흐름 : 잘 배치 된 게이트는 금형 공동이 골고리고 완전히 채워 지도록합니다. 잘못된 게이트 배치로 이어질 수 있습니다 불완전한 충전물 (짧은 샷) , 흐름 라인 , 또는 용접 라인 (두 개의 흐름 전선이 만나는 곳)는 종종 약점입니다.
-
결함 최소화 : 화장품 부품의 경우 게이트는 흠을 방지하기 위해 가시 불가능하거나 쉽게 손질 된 영역에 배치해야합니다. 오버 몰딩에서, 두 번째 샷의 게이트는 재료가 손상 될 수있는 과도한 압력을 생성하지 않고 기판 위로 부드럽고 완전히 흐를 수 있도록 배치되어야합니다.
3. 제조 가능성 설계 (DFM) 원칙
DFM은 제조 용이성을 위해 제품의 모든 측면을 최적화하는 것을 목표로하는 제품 설계에 대한 사전 예방 적 접근 방식입니다. 자동차 부문에서는 다음이 포함됩니다.
-
부분 통합 : 여러 개의 작은 구성 요소를 대체하기 위해 단일의 복잡한 부분을 설계하여 조립 시간과 비용을 줄입니다.
-
표준화: 홀 크기, 보스 및 클립과 같은 표준 기능을 사용하여 다른 제품에서 쉽게 복제 할 수 있습니다.
-
공차 분석 : 기능에 충분히 꽉 조여 지지만 제조 비용이 불필요하게 증가하지는 않는 적절한 공차를 지정합니다.
4. 시뮬레이션 및 분석 도구
최신 디자인은 고급 소프트웨어에서 지원됩니다. 금형 흐름 분석 용융 플라스틱이 금형으로 흐르는 방법을 예측하는 주요 시뮬레이션 도구입니다. 디자이너는 물리적 곰팡이가 만들어지기 전에 싱크 자국, 날실 및 용접 라인과 같은 잠재적 인 문제를 식별하여 상당한 시간과 비용을 절약 할 수 있도록 도와줍니다. 다른 도구는 스트레스, 진동 및 열 성능을 시뮬레이션하여 부품이 모든 내구성 요구 사항을 충족 할 수 있도록 할 수 있습니다.

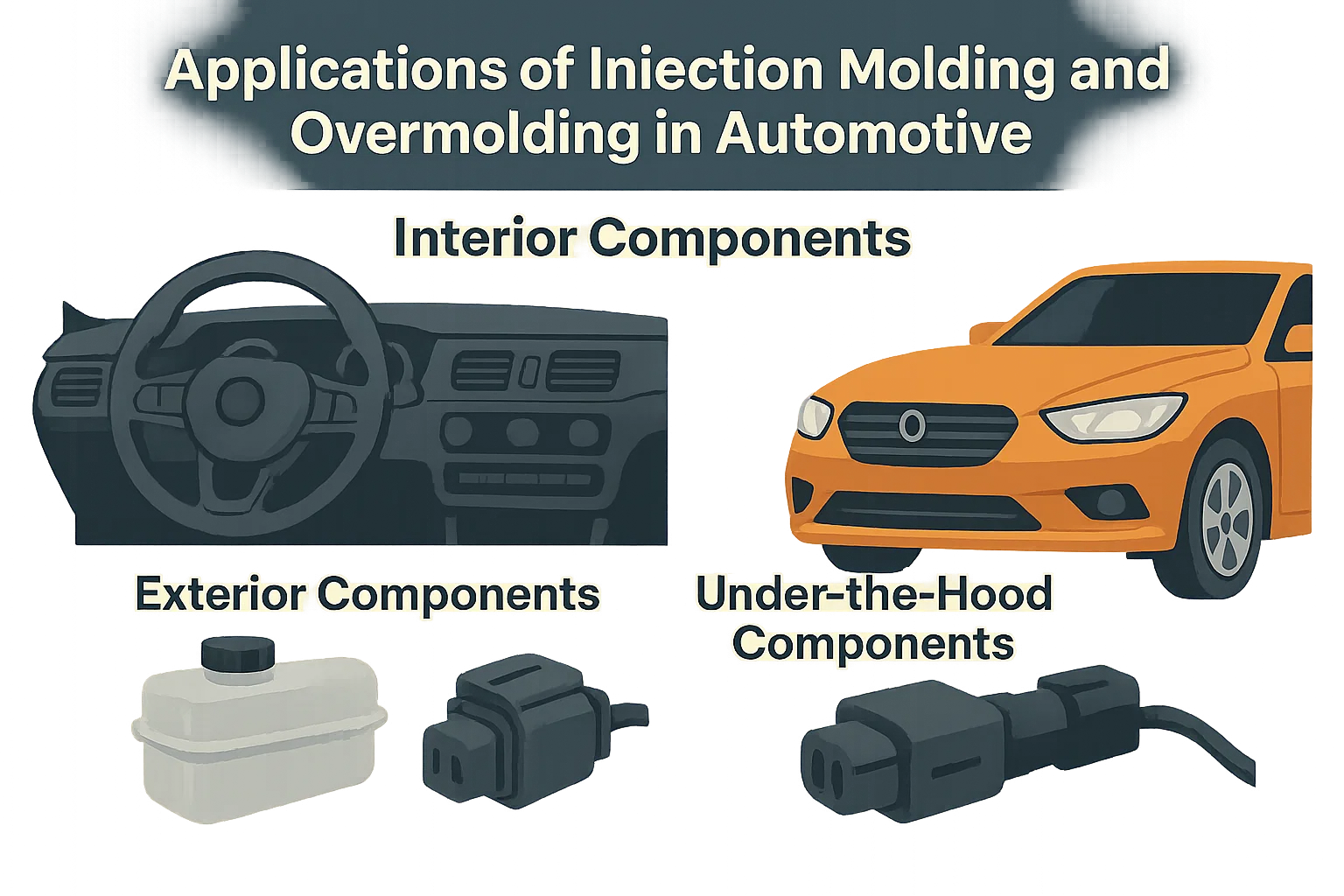

자동차로의 주입 성형 및 오버 몰화의 응용
사출 성형 및 오버 몰화는 자동차 제조 환경의 중요한 부분입니다. 이들은 차량 내부, 외부 및 하부 시스템을 가로 질러 복잡하고 가벼우 며 내구성있는 구성 요소를 생성 할 수 있습니다.
내부 구성 요소
이 부분은 미학, 인체 공학 및 안전에 중점을 둡니다. 사출 성형 및 오버 몰화는 소프트 터치 표면, 통합 버튼 및 복잡한 모양과 같은 기능을 통합 할 수 있습니다.
-
대시 보드 구성 요소 : 메인 대시 보드 패널은 일반적으로 주입으로 만들어졌습니다 PC/ABS , 치수 안정성과 내열성으로 알려진 재료. 손잡이, 버튼 및 장식용 트림 조각은 종종 과도한 플라스틱 코어를 부드러운 플라스틱 코어와 결합합니다. TPU 또는 TPE 더 나은 느낌과 외관을 위해 표면.
-
도어 패널 : 이들은 일반적으로 주입으로 성형됩니다 폴리 프로필렌 (PP) , 가볍고 비용 효율적인 재료. 오버 몰딩은 팔걸이에 사용되며 그립을 처리하여 편안하고 부드러운 터치 레이어를 추가합니다.
-
손잡이와 버튼 : 시프트 노브, 라디오 컨트롤 및 기타 인터페이스 버튼은 오버 모딩을위한 완벽한 후보입니다. 강성 플라스틱 코어는 구조적 무결성을 제공하는 반면 TPU 또는 TPE 편안하고 슬립 그립과 프리미엄 느낌을 제공합니다.
-
스티어링 휠 구성 요소 : 스티어링 휠의 코어는 종종 금속 인서트이지만 외부 그립은 TPU 편안하고 기발한 표면을 제공합니다.
외부 구성 요소
외부 부품은 높은 내구성, 날씨 저항 및 완벽한 마무리를 요구합니다.
-
범퍼 및 그릴 : 범퍼는 혼합에서 분사됩니다 PP 및 EPDM (에틸렌 프로필렌 디엔 단량체)는 탁월한 충격 저항성과 유연성을 제공합니다. 그릴은 일반적으로 만들어졌습니다 ABS 또는 PA (나일론) , 이들 재료는 크롬 도금 또는 고품질 마감 처리로 페인트 될 수 있으므로.
-
거울 주택 : 이들은 일반적으로 주입으로 성형됩니다 ABS , 매끄러운 표면과 충격에 대한 저항으로 선택되었습니다.
-
조명 구성 요소 : 헤드 라이트 및 미등 렌즈 PC 또는 PMMA 우수한 광학 선명도 및 UV 저항을 제공하는 (폴리 메틸 메타 크릴 레이트). 가벼운 하우징 자체는 종종 고온 저항성으로 만들어집니다. PC 또는 ABS .
밑의 구성 요소
이러한 구성 요소는 오일 및 화학 물질에 대한 고온, 진동 및 노출을 견딜 수 있어야합니다.
-
유체 저장소 : 냉각수 및 앞 유리 와셔 유체 용 탱크는 PP 가볍고 화학적 분해에 내성이 있습니다.
-
커넥터 및 하우징 : 자동차 전기 커넥터 및 센서 하우징은 종종 주입됩니다. PA (나일론) 높은 강도와 열 저항으로 인해. 오버 몰화는 여기에서 중요합니다 소프트 터치 재료 커넥터 주위에 성형되어 방수 및 먼지 방지 씰을 생성하여 내부 전자 장치를 보호합니다.
자동차에서 사출 성형 및 오버 몰화 사용의 장점
전통적인 제조 방법에 대한 뚜렷한 장점으로 인해 자동차 산업에서 주입 성형 및 오버 몰딩이 초석 기술이되었습니다. 그들은 현대의 차량 개발에 필수적인 성능, 효율성 및 설계 자유의 상승적 조합을 가능하게합니다.
체중 감소
가장 중요한 장점 중 하나는입니다 체중 감소 . 무거운 금속 부품을 강도가 높은 경량 플라스틱으로 교체함으로써 제조업체는 차량의 전체 무게를 크게 줄일 수 있습니다. 이것은 직접적으로 다음으로 번역됩니다.
-
개선 된 연료 효율 : 가벼운 차량은 움직일 수있는 에너지가 적어 내연 엔진 자동차의 연료 소비가 낮아집니다.
-
확장 EV 범위 : 전기 자동차의 경우, 더 가벼운 바디와 섀시는 배터리에서 동일한 거리를 이동하는 데 에너지가 적다는 것을 의미합니다.
설계 유연성
이러한 프로세스는 비교할 수없는 것을 제공합니다 설계 유연성 , 엔지니어는 스탬핑이나 캐스팅과 같은 전통적인 방법으로 어렵거나 불가능한 복잡한 형상과 복잡한 디자인을 만들 수 있습니다.
-
복잡한 모양 : 사출 성형은 내부 기능, 벽 두께가 다양한 부분 및 복잡한 곡선을 한 단일 샷으로 생성 할 수 있습니다.
-
부분 통합 : 특히 오버 몰딩을 통해 여러 기능을 단일 부품으로 통합 할 수 있습니다. 예를 들어, 단일 오버 몰드 부분은 구조적 구성 요소, 씰 및 소프트 터치 그립 역할을하여 필요한 부품의 수를 줄이고 조립 프로세스를 단순화 할 수 있습니다.
비용 효율성
사출 성형 및 오버 몰링은 높습니다 비용 효율적인 대량 생산의 경우 자동차 산업의 주요 요구 사항입니다.
-
부품 당 저렴한 비용 : 곰팡이의 초기 툴링 비용은 높을 수 있지만 부품 당 비용은 대량 생산 실행에서 크게 떨어집니다.
-
조립 비용 절감 : 여러 부품을 하나로 통합하는 능력, 특히 오버 몰딩을 사용하면 노동과 조립에 소요되는 시간이 크게 줄어 듭니다. 이것은 제조 라인을 간소화하고 전체 생산 비용을 낮 춥니 다.
-
최소 폐기물 : 과정은 과도한 플라스틱 (러너 및 스프 루)이 종종 재사용되고 재사용 될 수 있으므로 재료 폐기물을 거의 생성하지 않습니다.
내구성과 성능
플라스틱 자동차 부품은 엄격한 성능 요구 사항을 충족하도록 설계되었습니다.
-
부식 및 화학 저항 : 금속과 달리 플라스틱은 녹슬지 않으며 특정 등급은 후드 아래에서 발견되는 화학 물질, 오일 및 연료에 매우 강합니다.
-
충격 저항 : ABS 및 PC와 같은 재료는 높은 충격 강도를 위해 특별히 선택되어 내부 및 외부 구성 요소 모두에 대한 중요한 보호 기능을 제공합니다.
-
진동 및 소음 감축 : TPE와 같은 부드러운 재료로 오버 몰화는 진동을 효과적으로 약화시키고 소음을 줄여 조용하고 편안한 승차감을 초래할 수 있습니다.
품질 관리 및 테스트
자동차 구성 요소가 차량 안전 및 성능에서 수행하는 중요한 역할을 감안할 때 엄격한 품질 관리는 협상 할 수 없습니다. 제조업체는 모든 부품이 치수 정확도, 재료 특성 및 내구성에 대한 지정된 요구 사항을 충족하도록 엄격한 표준을 준수해야합니다.
자동차 부품 제조에서 품질 관리의 중요성
자동차 산업은 제로 결함 사고로 운영됩니다. 단일 결함이있는 구성 요소는 차량 리콜, 상당한 재정적 손실로 이어질 수 있으며 가장 중요한 것은 운전자와 승객 안전을 위험에 빠뜨릴 수 있습니다. 효과적인 품질 관리는 재료 선택에서 최종 부품 검사에 이르기까지 전체 제조 공정에 걸쳐 통합됩니다. 모든 부분이 다양한 작동 조건 하에서 설계된대로 신뢰할 수 있고 일관되며 수행되도록합니다.
테스트 방법 : 치수 정확도, 강도 및 내구성
주입 성형 및 오버 모드 부품의 품질을 검증하기 위해 다양한 정교한 테스트 방법이 사용됩니다.
-
치수 정확도 :
-
CMM (좌표 측정 기계) : 이 매우 정확한 도구는 프로브를 사용하여 부품의 물리적 차원을 측정하여 원래 CAD 모델과 매우 긴밀한 공차와 일치하도록합니다.
-
광학 스캐너 : 비접촉 스캐너는 수백만 개의 데이터 포인트를 캡처하여 부품의 3D 모델을 생성 한 다음 디지털 청사진과 비교하여 편차를 확인합니다.
-
-
힘과 내구성 :
-
인장 및 충격 테스트 : 이 테스트는 각각 당기력과 갑작스런 영향을 견딜 수있는 재료의 능력을 측정합니다. 범퍼 및 내부 트림과 같은 부품에 중요합니다.
-
껍질 및 전단 테스트 : 과잉 모드 부품의 경우, 이러한 테스트는 두 재료 사이의 결합 강도를 평가하는 데 필수적입니다. "껍질 테스트"는 오버 몰드를 기판에서 분리하는 데 필요한 힘을 측정하는 반면, "전단 테스트"는 한 재료를 다른 재료에서 밀어내는 데 필요한 힘을 측정합니다.
-
-
환경 및 화학 저항 :
-
열 사이클링 : 부품은 실제 조건을 시뮬레이션하고 뒤틀림 또는 채권 실패를 확인하기 위해 극도의 뜨거운 온도 및 차가운 온도의 반복주기를 겪습니다.
-
화학적 노출 : 구성 요소는 오일, 브레이크 유체 및 청소제와 같은 일반적인 자동차 유체로 테스트되어 시간이 지남에 따라 저하되지 않도록합니다.
-
표준 및 인증 : IATF 16949 등
공급망의 일관된 품질을 보장하기 위해 자동차 산업은 특정 표준 및 인증에 의존합니다.
-
IATF 16949 : 이것은 자동차 산업의 글로벌 품질 관리 표준입니다. 인증은 지속적인 개선, 결함 예방 및 변화 및 폐기물 감소에 대한 공급 업체의 약속을 보여줍니다.
-
ISO 9001 : 자동차 별은 아니지만,이 광범위한 품질 관리 표준은 종종 IATF 16949의 전제 조건이며 품질 프로세스에 대한 회사의 약속을 보여줍니다.
자동차 분사 성형 및 오버 몰링의 미래 추세
자동차 산업은 전기 자동차로의 전환, 자율 주행 및 지속 가능한 제조로 전환으로 인해 지속적인 진화 상태에 있습니다. 주입 성형 및 오버 몰링 기술은 이러한 변화에 적응하고 있으며, 몇 가지 주요 트렌드가 미래를 형성하고 있습니다.
1. 재활용 및 바이오 기반 재료 사용
환경 규제가 더 엄격 해짐에 따라 지속 가능한 재료에 대한 수요가 증가하고 있습니다.
-
재활용 플라스틱 : 제조업체는 점점 더 재활용 플라스틱을 사용하고 있습니다 재활용 pp 그리고 애완 동물 비 구조 성분을 생산합니다. 이것은 폐기물을 줄이고 생산의 탄소 발자국을 낮 춥니 다.
-
바이오 기반 재료 : 업계는 옥수수 전분 또는 셀룰로오스와 같은 재생 가능한 공급원에서 파생 된 재료를 탐색하고 있습니다. 이 바이오 기반 플라스틱은 전통적인 석유 기반 폴리머에 대한 친환경적 대안을 제공하며 특히 내부 트림 및 구성 요소에 매력적입니다.
2. 성형 기술의 발전
신기술은 성형 공정을보다 효율적이고 정확하며보다 복잡한 부품을 생산할 수 있도록 만들고 있습니다.
-
고압 주입 성형 : 이 기술은 강도를 희생시키지 않고 얇은 벽 부품을 생성 할 수있게하여 차량 중량 감소에 더 기여할 수 있습니다.
-
디지털화 및 자동화 : 로봇 공학 및 AI 구동 시스템의 통합은 완전히 자동화 된 사출 성형 셀로 이어지고있다. 이러한 시스템은 프로세스 매개 변수를 자체 조정하고 실시간 품질 검사를 수행하며주기 시간을 최적화하여 인적 오류를 줄이고 효율성을 높일 수 있습니다.
-
미세 주입 성형 : 이 기술은 엄청나게 작고 정확한 플라스틱 부품을 생산할 수 있으며, 이는 현대 자동차의 전자 센서 및 커넥터의 소형화에 필수적입니다.
3. 성형 부품에 스마트 기술의 통합
자동차 부품의 미래는 "똑똑하고 대화식이 될 수있는 능력에 있습니다.
-
대형 전자 장치 (IME) : 이 획기적인 기술을 통해 전자 회로와 센서를 플라스틱 부품으로 직접 성형 할 수 있습니다. 이를 통해 원활한 통합 대시 보드 컨트롤, 조명 시스템 및 터치에 민감한 표면의 생성이 가능합니다. IME는 조립 시간을 줄이고 무게를 낮추며 인테리어 디자인의 새로운 가능성을 열어줍니다.
-
센서 및 액추에이터 : 온도, 압력 및 위치를위한 소형 센서는 다양한 구성 요소로 과도하게 모드되어 차량 제어 시스템에 실시간 데이터를 제공 할 수 있습니다. 이는 ADA (Advanced Driver-Asistance Systems) 및 자율 주행 차량 개발에 중요합니다.
사례 연구 : 성공적인 자동차 응용 프로그램
사출 성형 및 오버 몰딩의 실제 힘은 성공적인 실제 응용 프로그램을 통해 가장 잘 입증됩니다. 이 사례 연구는 이러한 기술이 복잡한 설계 및 제조 문제를 해결하여 우수한 성능, 미학 및 비용 효율성을 제공하는 방법을 강조합니다.
1. 과잉 자동차 커넥터
도전: 자동차 커넥터, 특히 엔진 베이의 커넥터는 수분, 먼지 및 화학 물질에 대해 완전히 밀봉해야합니다. 전통적으로, 이것은 별도의 고무 개스킷을 사용하여 달성되었으며, 수동 어셈블리 단계를 추가했으며 잠재적 인 고장 지점이었습니다.
해결책: A 이중 물질 과잉 모드 프로세스가 구현되었습니다. 강력하고 내열성 플라스틱과 같은 폴리 아미드 (PA) 또는 PBT , 커넥터의 본체를 형성하는 데 사용되었습니다. 부드럽고 화학적 저항성 열가소성 엘라스토머 (TPE) 또는 LSR (액체 실리콘 고무) 그런 다음 커넥터의 하우징에 직접 오버 몰드하여 영구적 인 통합 인봉을 형성했습니다.
달성 된 혜택 :
-
내구성 향상 : 통합 씰은 환경 요인에 대한 우수한 보호를 제공하여 반바지와 부식을 방지합니다.
-
비용 절감 : 별도의 개스킷과 수동 조립 단계를 제거함으로써 제조 비용이 크게 줄어들었다.
-
개선 된 신뢰성 : 두 재료 사이의 영구 화학적 및 기계적 결합은 씰이 진동 또는 온도 변화 하에서 실패하거나 제거되지 않도록합니다.
2. 내부 도어 패널
도전: 현대적인 도어 패널은 단단하고 구조적 프레임과 부드러운 터치, 미적으로 유쾌한 표면의 조합이 필요합니다. 여러 부품과 접착제로 이것을 만드는 것은 복잡하고 무겁고 비싸다.
해결책: an 주입 성형 다른 재료를 사용한 접근법이 사용되었습니다. 메인 도어 패널 구조는 경량으로 인한 사출입니다. 폴리 프로필렌 (PP) . 팔걸이와 같은 프리미엄 느낌이 필요한 지역의 경우 전용 소프트 터치 재료가 과도하게 PP 프레임 또는 전체 패널을 성형 공정 동안 직물 또는 가죽 같은 필름으로 덮었습니다. 대형 라벨링 ).
달성 된 혜택 :
-
체중 감소 : 가벼운 PP를 사용하면 전체 차량 중량을 줄여 연료 효율이 향상되었습니다.
-
미적 질 : 이 프로세스는 눈에 띄는 고품질 마감 처리를 가능하게했습니다.
-
부분 통합 : 소프트 터치 표면을 패널에 직접 통합함으로써 부품의 수와 조립 시간이 줄어들었다.
3. 고성능 헤드 라이트 렌즈
도전: 전조등 렌즈는 광 출력을 극대화하기 위해 명확하게 결정되어야하며, 충격과 흠집에 저항 할 수 있으며 황변없이 UV 방사선을 견딜 수 있습니다. 유리가 너무 무겁고 산산이 부서지기 쉽습니다.
해결책: 고정밀 주입 성형 ~와 함께 폴리 카보네이트 (PC) 사용되었습니다. 이 프로세스를 통해 복잡한 내부 프리즘과 라이트 가이드가있는 복잡하고 광학적으로 명확한 렌즈 모양을 만들 수 있습니다. 그런 다음 성형 렌즈에 단단한 UV 저항 코팅을 적용하여 손상 및 환경 저하로부터 보호합니다.
달성 된 혜택 :
-
광학 명확성 : 정밀 성형 기술은 완벽한 마감을 보장하여 광 전송 및 빔 제어를 최대화합니다.
-
안전 및 내구성 : PC는 탁월한 충격 저항을 제공하여 도로 잔해로부터 헤드 라이트 어셈블리를 보호합니다.
-
디자인 자유 : 주입 몰딩은 차량의 미적 정체성에 기여하는 독특하고 복잡한 렌즈 설계를 허용합니다.
