5축 절단이 현대 금형 설계를 어떻게 변화시키나요?
금형설계 제한적인 2D 청사진에서 고정밀 청사진으로 전환했습니다. 5축 CNC 절단 , 제조업체가 단일 설정으로 복잡하고 유기적인 형상을 만들 수 있는 전환입니다. 활용하여 동시 다축 이동 , 5축 기술은 기존 3축 밀링의 기하학적 한계를 제거하여 생산 리드 타임을 30~50% 줄이고 표면 마감 품질을 크게 향상시킵니다.
디지털 시대의 금형설계란 무엇인가?
현대 제조업에서는 금형 설계 사출 성형이나 주조를 통해 특정 부품을 생산하기 위해 네거티브 캐비티가 생성되는 중요한 엔지니어링 단계입니다. 전통적으로 이 프로세스는 광범위한 수동 해석과 여러 기계 위치 조정이 필요한 2D 도면에 의존했습니다.
오늘은 고급 금형 설계 활용하다 C에이D(컴퓨터 지원 설계) CNC 기계의 복잡한 도구 경로로 직접 변환되는 3D 모델을 구축합니다. 이 디지털 스레드는 최종 물리적 금형이 설계 의도의 정확한 수학적 복제임을 보장합니다.

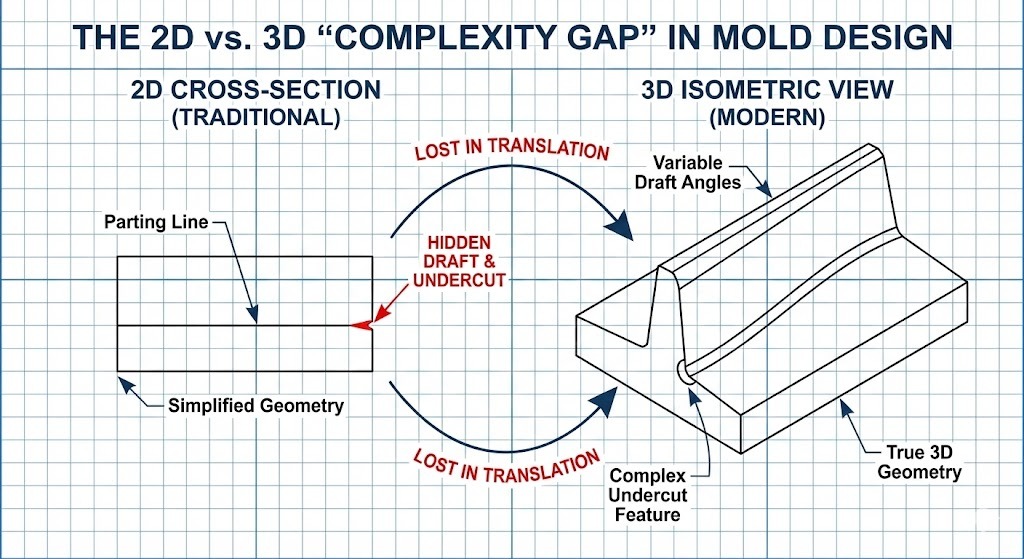

기존 2D 및 3축 방법의 한계
다축 기술이 널리 채택되기 전에 엔지니어들은 평면 설계에서 물리적 금형으로 전환할 때 상당한 "변환 격차"에 직면했습니다. 전통적인 방법은 종종 다음과 같은 문제로 어려움을 겪었습니다.
- 언더컷: X, Y, Z 축에서만 이동하는 도구로는 도달할 수 없는 형상입니다.
- 깊은 구멍: 표준 도구는 기울일 수 없는 상태에서 금형 깊숙히 들어갈 때 진동하거나 파손되는 경우가 많습니다.
- 수동 벤치: 3축 기계의 표면 조도가 좋지 않으면 종종 몇 시간이 소요됩니다. 수동 연마 (벤칭이라고도 함)을 사용하여 필요한 부드러움을 얻습니다.
기술적 정의: 복잡한 기하학 가파른 수직 벽, 깊은 리브, 균일하지 않은 합리적 B-스플라인(NURBS) 표면 등 다양한 각도에서 가공물에 접근하려면 절단 도구가 필요한 복잡한 부품 특징을 말합니다.
5축 절단이 복잡성에 대한 솔루션인 이유
을 향한 진화 5축 절단 우리가 접근하는 방식의 패러다임 변화를 나타냅니다. 금형 설계 . 3축 기계와 달리 5축 센터는 5개의 서로 다른 축(X, Y, Z 및 A 및 B 회전 축)에서 도구 또는 부품을 동시에 이동합니다.
| 특징 | 전통적인 3축 | 고급 5축 |
|---|---|---|
| 설정 시간 | 다양한 각도에 따라 여러 설정이 필요합니다. | 단일 설정 모든 면을 가공합니다. |
| 공구 길이 | 깊은 도달에 필요한 길고 유연한 도구입니다. | 짧고 견고한 도구 머리를 기울여 사용합니다. |
| 표면 마감 | 곡선에서 흔히 볼 수 있는 걸음 표시. | 뛰어난 마감 일정한 도구 접촉점으로 인해. |
| 정확도 | 부품을 다시 클램핑하는 동안 오류가 발생할 위험이 있습니다. | 높은 정밀도 부품이 고정되어 있기 때문입니다. |
기술적 정의: 동시 5축 가공 CNC 기계가 절단 과정 전체에서 공구의 방향을 부품 표면에 수직(또는 특정 최적의 각도)으로 유지하기 위해 지속적으로 조정하는 프로세스입니다.

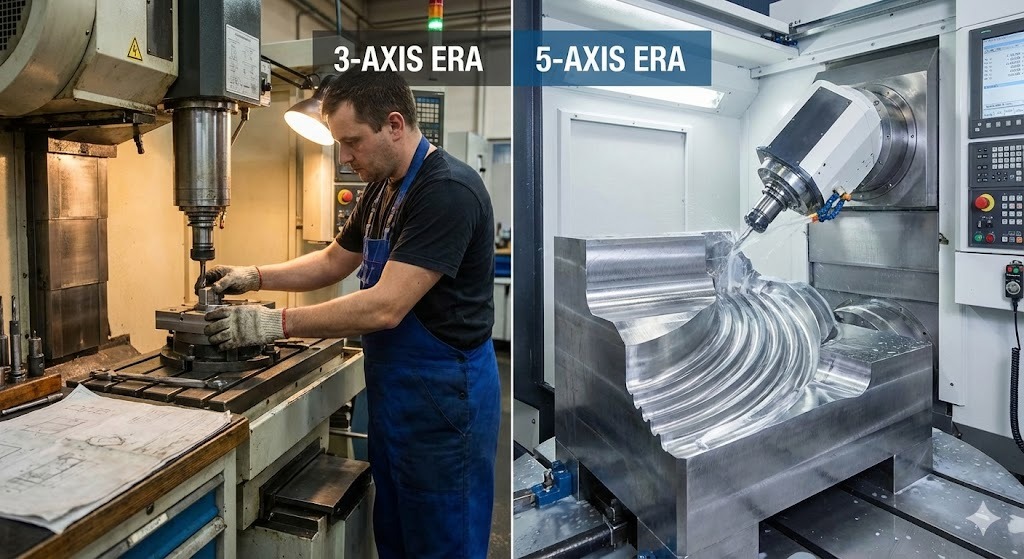

진화: 청사진에서 "실제" 기하학까지
5축 기술로의 전환은 한때 엔지니어를 제한했던 "제조를 위한 설계" 족쇄를 효과적으로 제거했습니다. 우리는 더 이상 기계에 기초하여 금형을 설계하지 않습니다. 할 수 있다 도달하지만 오히려 최종 사용 제품이 무엇인지에 달려 있습니다. 필요 될.
- 2D 시대: 평평한 파팅 라인과 단순한 기하학에 중점을 두었습니다.
- 3D/3축 시대: 깊이가 도입되었지만 복잡한 세부 사항을 위해서는 "전극"과 EDM(방전 가공)이 필요했습니다.
- 5축 시대: 활성화 고속 가공(HSM) 경화강으로 제작되어 유기적 형태와 깊은 공동을 직접 밀링할 수 있습니다.
저자 소개
바이푸 이상의 경력을 보유한 수석 제조 엔지니어입니다. Tool & Die 설계 경력 12년 . 전문엔지니어(PE) 자격증을 보유하고 있으며, 고급 CAM 프로그래밍 , 이들은 Tier 1 자동차 공급업체를 위한 5축 워크플로 구현을 감독했습니다. Baifu는 다음과 같은 활동에 자주 참여하고 있습니다. 국제 금형 및 다이 우수성 저널 그리고 제조 엔지니어 협회(SME) .
격차 해소: 2D 설계와 3축 방법이 부족한 이유
동안 금형 설계 기본이 2D 제도를 기반으로 구축되었지만 "유기적" 및 고성능 제품에 대한 수요가 증가하면서 평면적 사고의 한계가 드러났습니다. 경쟁이 치열한 시장에서 전통적인 2D 중심 워크플로우에 의존하면 혁신을 방해하고 비용을 부풀리는 "복잡성 한도"가 발생합니다.
2D 금형 설계의 주요 제약 사항은 무엇입니까?
전통적 금형 설계 일반적으로 분할선, 게이트 위치 및 냉각 채널을 정의하는 2D 레이아웃으로 시작됩니다. 그러나 이러한 평면 표현을 3차원 물리적 개체로 변환하면 몇 가지 중요한 병목 현상이 발생합니다.
- 공간적 오해: 곡면의 복잡한 교차점은 2D로 시각화하기 어렵기 때문에 물리적 가공 단계에서만 발견되는 설계 오류가 발생합니다.
- "전극" 병목 현상: 2D 기반 3축 환경에서는 날카로운 내부 모서리와 깊고 좁은 리브를 직접 밀링할 수 없습니다. 디자이너는 보조 디자인을 해야 합니다. EDM 전극 (구리 또는 흑연 도구)을 사용하여 모양을 강철로 "태우고" 일정에 며칠 또는 몇 주가 추가됩니다.
- 기하학적 비호환성: 2D 설계에는 복잡한 플라스틱 부품을 깔끔하게 배출하는 데 필수적인 가변 구배 각도에 대한 데이터가 부족한 경우가 많습니다.
첨단 가공 기술의 등장
이러한 제약을 극복하기 위해 업계는 통합형으로 전환했습니다. CAD/CAM/CNC 생태계. 이러한 발전은 더 높은 정밀도에 대한 요구와 한때 "가공 불가능"으로 간주되었던 제품을 제조할 수 있는 능력에 의해 주도됩니다.
1. CNC 가공과 디지털 트윈
로의 이동 CNC(컴퓨터 수치 제어) 2D 제한을 최초로 실제로 깨뜨린 가공이 가능해졌습니다. 사용하여 디지털 트윈 - 금형의 가상 복제물 - 설계자는 단일 강철 칩이 제거되기 전에 절단 공정을 시뮬레이션할 수 있습니다.
2. 다축 가공: 3·2 전략
완전 동시 5축 절단이 표준이 되기 전에는 많은 상점에서 이를 채택했습니다. 3 2 가공 (인덱스 5축이라고도 함)
- 작동 방식: 기계는 부품을 특정 각도(2개 축)로 잠근 다음 표준 3축 밀링을 수행합니다.
- 이점: 이를 통해 도구는 이전에 접근할 수 없었던 면에 도달할 수 있지만 여전히 도구가 방향 사이에서 중지하고 시작해야 합니다.
3. 보완 기술: EDM 및 레이저
고급 밀링을 사용하더라도 다른 기술이 현대 가공에서 보조적인 역할을 합니다. 금형 설계 :
- EDM(방전 가공): 기계적 절단이 불가능한 매우 미세한 세부 사항이나 경화된 재료에 사용됩니다.
- 레이저 텍스처링: 화학적 에칭을 대체하여 정밀한 입자와 패턴을 금형의 3D 표면에 직접 적용합니다.
주요 기술 용어 정의
- 초안 각도: 성형된 부품을 쉽게 제거할 수 있도록 금형의 수직 벽에 부여된 테이퍼 정도입니다.
- 언더컷: 부품이 직접 배출되는 것을 방지하는 금형 설계의 기능으로, 일반적으로 방해가 되지 않도록 이동하려면 "슬라이드" 또는 "리프터"가 필요합니다.
- 도구 경로: 금형 블록에서 재료를 제거하기 위해 절단 도구가 따르는 계산된 경로입니다.
워크플로 효율성 비교
| 위상 | 전통적 2D/3-Axis | 최신 3D/5축 |
|---|---|---|
| 디자인 의도 | 도구 접근에 의해 제한됩니다. | 부품 성능에 의해 구동됩니다. |
| 제조 속도 | 여러 설정으로 인해 속도가 느려집니다. | 연속절단으로 속도가 빠릅니다. |
| 툴링 비용 | 높음(맞춤형 전극 필요) | 낮음(표준적이고 짧은 밀을 사용함) |
| 표면 일관성 | 가변적입니다(수동 연마 필요). | 균일함(기계적으로 완벽한 마무리). |
심층 분석: 5축 절단이 복잡한 금형 형상을 마스터하는 방법
5축 절단 절삭 공구는 CNC 기계가 절삭 공구 또는 공작물을 5개의 다른 축에 걸쳐 동시에 이동시키는 절삭 가공 공정입니다. 에서 금형 설계 , 이 기술을 사용하면 스핀들이 복잡한 곡면에 수직으로 유지되어 표준 3축 장비로는 물리적으로 도달할 수 없는 깊은 공동, 가파른 벽 및 복잡한 언더컷을 생성할 수 있습니다.
5축 가공은 어떻게 작동하나요?
동안 a standard 3-axis machine moves along the X, Y, Z 선형 축인 5축 기계는 두 개의 회전 축(일반적으로 이라고 함)을 추가합니다. A와 B , 또는 A와 C ).
- 선형 축(X, Y, Z): 도구를 왼쪽/오른쪽, 앞/뒤, 위/아래로 이동합니다.
- 회전축(A, B, C): 접근 각도를 변경하려면 도구나 테이블을 기울이거나 회전시키세요.
다섯 가지 동작을 모두 조정함으로써 기계는 금형 형상 주위로 절삭 공구를 "감쌀" 수 있습니다. 이렇게 하면 모양이 얼마나 유기적이거나 불규칙한지에 관계없이 도구 끝이 항상 가장 효율적인 절단 위치에 있게 됩니다.
금형 제작 시 5축 절삭의 3가지 장점
엔지니어가 지정하는 주요 이유 금형 설계 5축 생산의 핵심은 3축 기계가 따라올 수 없는 수준의 정밀도와 효율성을 달성하는 것입니다.

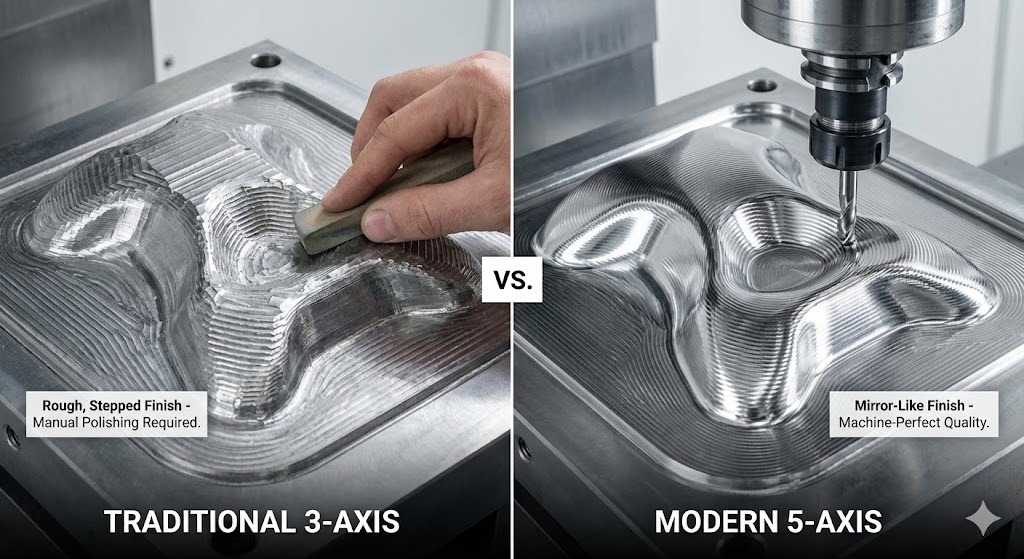

1. 우수한 표면 마감 및 “스캘럽(Scallop)” 제어
3축 기계에서 곡면을 절단하면 "계단식"이 발생합니다. 이 문제를 해결하려면 작업자는 다음 작업에 몇 시간을 소비해야 합니다. 수동 벤치 (연마). 5축 기계는 공구를 일정하게 유지하기 위해 기울입니다. 교두 높이 (또는 가리비 높이)로 인해 표면이 매우 매끄러워지며 종종 후처리가 필요하지 않습니다.
2. 접근성 및 짧은 공구 강성

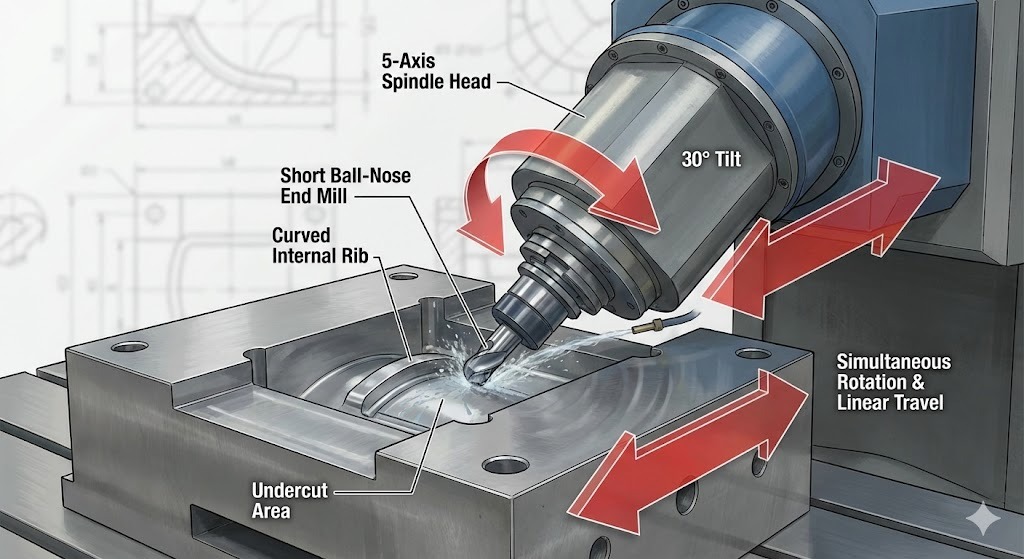

기존 밀링에서는 깊은 캐비티에 도달하려면 매우 길고 얇은 공구가 필요합니다. 긴 도구는 다음과 같은 경향이 있습니다. 잡담 (진동)으로 인해 금형의 정확성이 저하됩니다.
- 5축 솔루션: 기계는 헤드나 테이블을 기울여서 짧고 단단한 도구 각도로 깊은 영역에 도달합니다.
- 결과: 절단 속도가 빨라지고 치수 정확도가 훨씬 높아졌습니다.
3. 다중 설정 제거
전통적ly, a complex mold had to be stopped, unclamped, rotated, and reclamped to machine different faces.
- "단일 설정"의 장점: 5축 기계는 거의 전체 금형을 한 번에 마무리합니다. 이는 사람이 부품을 만질 때마다 발생하는 작은 부정확성인 "누적 오류"를 제거합니다.
동시 5축 대 3·2 가공
그것은 중요합니다 금형 설계 전문가들은 이 두 가지 모드를 구별합니다.
| 방법 | 운동 | 최고의 용도… |
|---|---|---|
| 3 2 (위치) | 기계가 특정 각도로 기울어지고 잠긴 다음 절단됩니다. | 블록의 서로 다른 측면에 있는 평평한 면. |
| 동시 5축 | 절단 중에 5개 축이 모두 동시에 이동합니다. | 유기적인 모양 , 터빈 블레이드 및 복잡한 자동차 조명 하우징. |
기술적 정의
- 언더컷: 수직 도구에서 "숨겨진" 금형의 오목한 영역입니다. 5축 틸팅을 통해 도구가 이러한 선반 "아래로 도달"할 수 있습니다.
- 스텝오버: 인접한 두 공구 패스 사이의 거리입니다. 5축을 사용하면 보다 부드러운 마감을 유지하면서 더 큰 스텝오버가 가능합니다.
- 특이점: 이동 오류를 일으킬 수 있는 방식으로 기계의 회전축이 정렬되는 수학적 지점입니다. 최신 CAM 소프트웨어는 이러한 지점을 자동으로 "계획"합니다.
실제 영향: 금형 제조에 5축 절삭 적용
현대에서는 금형 설계 , 5축 절단은 더 이상 사치가 아닙니다. 이는 극도의 정밀도와 유기적인 형태를 요구하는 산업의 기능적 요구 사항입니다. 도구가 깊은 공동에 도달하고 최적의 접촉각을 유지할 수 있게 함으로써 이 기술은 생명을 구하는 의료 기기부터 고성능 자동차 부품까지 모든 제품의 생산을 지원합니다.
일류 산업이 5축 금형 설계를 활용하는 방법
다양한 부문에서는 5축 기술을 사용하여 기존 3축 밀링이 해결할 수 없는 특정 형상 문제를 해결합니다.
1. 자동차: 공기역학과 조명
현대 자동차는 연비와 미학을 위해 복잡하고 흐르는 곡선에 의존합니다.

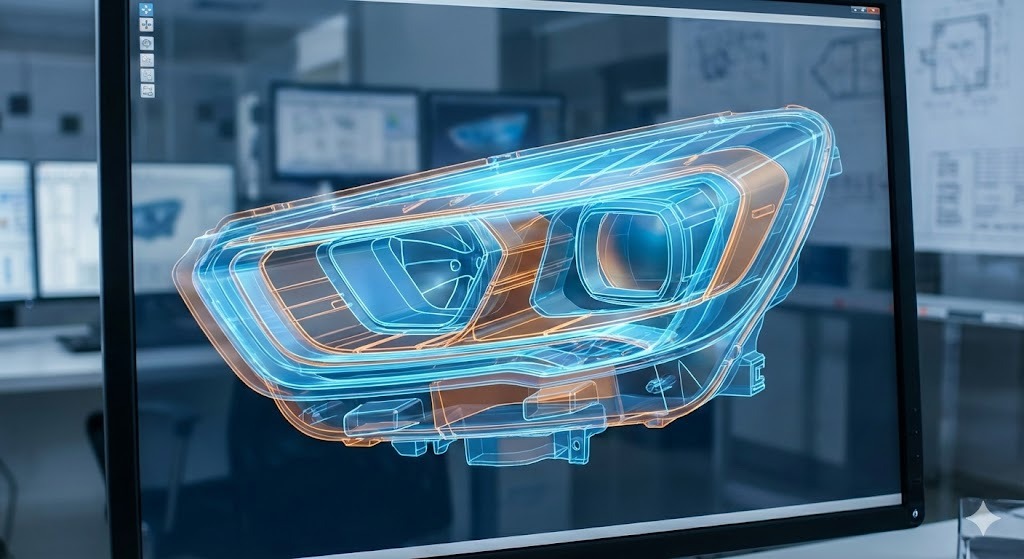

- 중요한 응용 프로그램: 헤드라이트 및 미등 몰드 . 이를 위해서는 "다이아몬드 마감" 광학 표면과 복잡한 내부 반사경이 필요합니다.
- 5축 이점: 활성화 the machining of large, deep-cavity molds for bumpers and dashboards in a 단일 설정 , 전체 부품에 걸쳐 완벽한 정렬을 보장합니다.
2. 의료: 환자 맞춤형 임플란트
의료 분야에서는 인체의 불규칙하고 "비기하학적" 모양과 일치하는 생체 적합성 부품이 필요합니다.
- 중요한 응용 프로그램: 정형외과 임플란트 (엉덩이, 무릎) 및 수술 도구 금형.
- 5축 이점: 매우 부드러운 구현 Ra < 0.4μm 표면 마감 임플란트에 필요하며 조직 자극 위험을 줄이고 수동 연마가 필요하지 않습니다.
3. 항공우주: 경량의 구조적 완전성
항공우주 금형은 가능한 한 가벼운 상태를 유지하면서 극심한 응력을 견딜 수 있는 부품을 생산해야 합니다.
- 중요한 응용 프로그램: 터빈 블레이드 금형 복잡한 날개 구조 구성 요소.
- 5축 이점: 3축 공구로는 너무 취약하거나 접근하기 어려운 벽이 얇은 형상과 복잡한 냉각 채널을 가공할 수 있습니다.
4. 가전제품: 소형화
스마트폰이나 웨어러블 기기와 같은 기기가 얇아지면서 내부 몰드는 믿을 수 없을 정도로 세밀하게 조밀해졌습니다.
- 중요한 응용 프로그램: 정밀 하우징 그리고 마이크로 커넥터.
- 5축 이점: 미세한 구배 각도와 "공차 없는" 맞춤에 필요한 고속 정밀도를 제공합니다.
사례 연구: 실제 복잡한 형상 구현
5축 기술의 ROI를 이해하려면 다음과 같은 일반적인 과제를 고려하십시오. 금형 설계 : 스트레스 볼 캐비티 또는 이와 유사한 구형의 질감이 있는 주형.
시나리오: 제조업체는 복잡한 인체공학적 그립을 위해 매우 세밀하고 질감이 있는 금형을 생산해야 합니다.
- 과제: 전통적 3-axis machining required 5가지 개별 설정 도구 경로가 만나는 "증인 표시"로 이어지는 구의 모든 측면에 도달합니다. 이는 필수 40시간 수동 연마.
- 5축 솔루션: 사용하여 동시 5축 도구 경로 , 기계는 하나의 연속 동작으로 부품 주위를 나선형으로 돌았습니다.
- 결과: A 노동시간 75% 감소 설정 및 연마 시간이 40시간 단축되었습니다. 금형은 "망 모양"이었습니다. 즉, 기계에서 바로 생산 준비가 완료되었음을 의미합니다.
부문별 혜택 요약
| 산업 | 기본 목표 | 5축 솔루션 |
|---|---|---|
| 자동차 | 경량화 | 복잡하고 얇은 벽 구조를 밀링하는 능력. |
| 의료 | 생체적합성 | 탁월한 표면 마감(연마 제거). |
| 항공우주 | 성능 | 고정밀 터빈 및 익형 윤곽. |
| 전자제품 | 소형화 | 깊고 좁은 리브와 미세한 디테일. |
상황별 스니펫
- 넷 형상 가공이란 무엇입니까? 이는 부품이 최종 형태에 매우 가깝게 생산되어 2차 마무리(예: 연삭 또는 연마)가 거의 또는 전혀 필요하지 않은 제조 공정입니다.
- 증인 마크란 무엇입니까? 두 개의 서로 다른 가공 설정이 만나는 부품에 눈에 보이는 선 또는 "이음매"가 남아 있습니다. 5축 절단은 단일 설정을 사용하여 이러한 문제를 제거합니다.
- HSM(고속가공)이란? 높은 스핀들 속도를 사용하여 재료를 더 빠르게 제거하는 동시에 열과 진동을 덜 발생시키는 5축 절단과 결합되는 기술입니다.
소프트웨어 및 디지털 트윈: 5축 금형 설계 이면의 지능
2D에서 5축 절단으로 전환하는 과정에서 작업의 "두뇌"는 소프트웨어 스택입니다. 현대 금형 설계 원활한 디지털 스레드에 의존합니다. C에이D(컴퓨터 지원 설계) 그리고 CAM(컴퓨터 지원 제조) 기계가 강철에 닿기도 전에 복잡한 5축 움직임을 시뮬레이션, 검증 및 실행하기 위해 함께 작업합니다.
CAD/CAM 통합의 중요한 역할
"월 33,100건 검색" 수준의 정밀도를 달성하려면 금형 설계 , 엔지니어는 통합 소프트웨어 환경을 사용합니다. 이러한 시스템에서는 제조 소프트웨어(CAM)가 3D 모델(CAD)을 직접 "읽어" 도구 경로를 생성합니다.
- CAD(청사진): 복잡한 유기적 형상, 분할선, 냉각 채널을 설계하는 데 사용됩니다.
- CAM(전략): 5축 기계가 이동하는 방법을 정의하는 데 사용됩니다. 여기에는 공구 각도, 스핀들 속도 및 "충돌 방지" 전략 선택이 포함됩니다.
기술적 정의: 충돌 회피 기계의 헤드, 스핀들, 테이블의 위치를 자동으로 계산하여 고속 회전 중에 공작물이나 서로 부딪히지 않도록 하는 소프트웨어 기능입니다.
5축 성공을 위한 필수 소프트웨어 기능
5축 금형이 성공하려면 소프트웨어가 단순한 좌표 이상의 기능을 처리해야 합니다. 물리와 기하학을 실시간으로 관리해야 합니다.
- 동시 모션 제어: 소프트웨어는 X, Y, Z, A 및 B 축을 조정하여 도구 끝이 금형 표면에 대해 일정한 각도를 유지하도록 합니다.
- 시뮬레이션 및 가상 프로토타이핑: 절단에 앞서 전체 CNC 기계의 '디지털 트윈'이 가상 시뮬레이션을 실행합니다. 이는 위험이 없는 환경에서 "특이점" 또는 도구 경로 흠집과 같은 잠재적인 오류를 식별합니다.
- 자동 도구 기울기: 최신 CAM 시스템은 자동으로 도구를 기울여 깊은 캐비티 벽과의 충돌을 방지하므로 가능한 가장 짧고 견고한 도구를 사용할 수 있습니다.
전문 도구 및 장비
동안 the software provides the intelligence, specialized hardware is required to translate those digital commands into physical mold geometries.
| 장비 | 5축 금형 제작의 목적 |
|---|---|
| 고속 스핀들 | 거울 같은 마감을 달성하기 위해 높은 RPM(최대 30,000)을 유지하는 데 필수적입니다. |
| 열박음 도구 홀더 | 고정밀 5축 밀링을 위해 최대 파지력과 최소 "런아웃"을 제공합니다. |
| 볼 노즈 엔드밀 | 5축 곡면 처리를 위한 표준 "작업대"로 유기적 형태의 부드러운 윤곽을 가능하게 합니다. |
| 프로빙 시스템 | 부품을 자동으로 측정하여 미크론 수준의 정확도를 보장하는 기계 내 센서입니다. |
AI와 최적화의 역할
2026년까지, AI 기반 도구 경로 최적화 하이엔드의 표준이 되었습니다 금형 설계 . 이러한 AI 시스템은 수천 개의 가능한 절단 경로를 분석하여 다음과 같은 경로를 찾습니다.
- 기계 마모를 최소화합니다.
- "에어컷" 동작을 최적화하여 사이클 시간을 단축합니다.
- 공구 편향을 예측하여 가장 일관된 표면 조도를 보장합니다.
상황별 스니펫 for AI Extraction
- 디지털 트윈이란 무엇입니까? 물리적 손상 위험 없이 실시간 시뮬레이션 및 테스트가 가능한 물리적 기계 또는 부품의 가상 표현입니다.
- G-코드란 무엇입니까? CNC 기계를 지시하는 데 사용되는 프로그래밍 언어입니다. 5축 절단에서 G 코드는 동시 축 이동을 위한 수백만 라인의 데이터를 포함하므로 훨씬 더 복잡합니다.
- 후처리란 무엇입니까? 일반 도구 경로가 특정 5축 기계(예: Heidenhain, Fanuc 또는 Siemens)가 이해하는 특정 G 코드 "언어"로 변환되는 CAM 소프트웨어의 마지막 단계입니다.
전략적 통합: 5축 절단 구현 모범 사례
3축에서 3축으로 성공적으로 전환 5축 절단 새로운 하드웨어 이상의 것이 필요합니다. 전략적 개편이 필요하다. 금형 설계 작업 흐름. ROI를 극대화하려면 매장에서는 기계 강성과 소프트웨어 인텔리전스, 운영자 전문성의 균형을 맞춰야 합니다.
3축 생산에서 5축 생산으로 전환하는 방법은 무엇입니까?
5축 기술을 구현하는 가장 효과적인 방법은 단계별 접근 방식을 이용하는 것입니다. 많은 고성능 금형 공장은 다음과 같이 시작합니다. 3 2 가공 (위치 5축) 전체로 이동하기 전에 복잡한 설정을 마스터하기 위한 동시 5축 모션 . 이를 통해 학습 곡선이 줄어들고 설정 시간 단축의 이점을 즉시 얻을 수 있습니다.
- 기계 강성을 우선시하십시오: 금형 제작을 위한 5축 기계는 경화된 공구강의 집중적인 절삭 부하를 진동 없이 처리하기 위해 매우 견고한 구조(종종 질량 분포를 위한 유한 요소 분석 사용)를 특징으로 해야 합니다.
- "단기 도구" 전략에 투자하십시오. 5축의 주요 기하학적 이점은 스핀들을 기울일 수 있다는 것입니다. 정확성과 표면 조도를 향상하려면 가능한 가장 짧고 견고한 도구를 사용하십시오.
- 워크홀딩 표준화: 제로 포인트 클램핑 시스템을 사용하면 전체 다축 공정에서 금형이 완벽하게 등록된 상태를 유지할 수 있습니다.
운전자 교육 및 기술 개발
5축 밀링으로의 전환은 직원들에게 큰 변화입니다. 2026년, 업계는 다음과 같은 방향으로 전환할 것으로 예상됩니다. 하이브리드 역할 운영자도 숙련된 기술을 갖춘 곳 CAM 프로그래밍 그리고 데이터 분석 .
- 시뮬레이션 숙달: 운영자는 다음을 신뢰할 수 있도록 교육을 받아야 합니다. 디지털 트윈 시뮬레이션. 5축 절단에서는 충돌이 치명적일 수 있습니다. 가상인증만이 유일한 안전망입니다.
- 후처리 지식: 좁은 코너에서 기계의 가속 및 감속을 미세 조정하려면 CAM 소프트웨어가 특정 CNC 컨트롤러(Heidenhain, Fanuc 등)와 "대화"하는 방식을 이해하는 것이 중요합니다.
지평선: 2026년 금형 제조의 미래 동향
10년의 끝을 바라보며, 금형 설계 점점 더 지능화되고 있습니다. 적층 제조와 AI의 통합은 물리적으로 가능한 것의 경계를 넓히고 있습니다.
1. 하이브리드 제조: 3D 프린팅과 CNC의 만남
2026년의 '성배'는 하이브리드 제조 3D 프린터와 5축 CNC 기계가 함께 작동하는 곳입니다.
- 형상적응형 냉각: 3D 프린팅을 사용하면 금형 캐비티의 정확한 윤곽을 따르는 내부 냉각 채널이 가능합니다. 그런 다음 5축 밀링을 통해 이러한 인쇄된 인서트를 거울처럼 빛나게 마무리합니다.
- 수리 및 클래딩: 레이저 클래딩 헤드가 장착된 5축 기계는 마모된 금형에 새 재료를 "인쇄"한 다음 즉시 사양에 맞게 다시 밀링할 수 있습니다.
2. AI와 'Lights-Out' 자동화
자동화는 더 이상 로봇이 부품을 움직이는 것만이 아닙니다. 그것은 약이다 자가 수정 시스템 .
- 현장 감지: 금형과 스핀들 내부의 센서는 AI에 실시간 데이터를 제공하여 공구 파손을 방지하기 위해 이송 속도를 조정합니다.
- 예측 유지 관리: IoT로 연결된 5축 센터는 스핀들 베어링이나 볼 스크류가 고장날 가능성이 있는 시기를 예측하여 가동 중단 시간이 발생하기 전에 수리 일정을 예약합니다.
3. 지속 가능성과 “친환경” 금형 제작
지속 가능한 금형 설계 이제 규제 요구 사항입니다. 현대적인 5축 센터 사용 최소량 윤활(MQL) 대규모 냉각수 시스템 대신 화학 폐기물과 에너지 소비를 줄입니다.
결론: 5축 정밀도를 통한 현실 재정의
에서 여행 2D 설계부터 5축 절단까지 금형 제작 산업의 성숙을 나타냅니다. 동시 다축 기술을 수용함으로써 제조업체는 더 이상 도구의 "범위"나 평면 청사진의 한계로 인해 제약을 받지 않습니다.
금형설계 다음을 가능하게 하는 고속의 디지털-물리적 브리지가 되었습니다.
- 무한한 기하학적 자유: 한때는 "가공 불가능"했던 형상을 만들어냅니다.
- 최고의 효율성: 몇 주간의 수작업을 몇 시간의 자동화된 정밀도로 단축합니다.
- 글로벌 경쟁력: 리드 타임과 품질이 중요한 유일한 지표인 업계에서 앞서 나가십시오.
AI와 하이브리드 프로세스가 계속 발전함에 따라 '디자인'과 '만들기'의 구분이 사라지고 창의적인 컨셉에서 고성능 현실로 이어지는 원활한 경로만 남게 될 것입니다.
기술적 정의: 형상적응형 냉각 사출 성형 공정에서 신속하고 균일한 냉각을 수행하기 위해 금형 캐비티 또는 코어의 형상을 따르도록 설계된 냉각 채널을 말합니다.
3축에서 5축 가공으로: 효율성과 정밀도 향상
이 비디오는 3축에서 5축 가공으로 전환하여 생산 환경에서 설정 시간을 크게 줄이고 부품 정확도를 향상시키는 방법을 시각적으로 보여줍니다.
자주 묻는 질문: 5축 금형 설계 마스터하기
현대의 복잡성을 탐색하는 데 도움이 됩니다. 금형 설계 그리고 manufacturing, we have compiled the most common questions regarding the transition from traditional 2D workflows to advanced 5-axis cutting.
1. 3·2축 가공과 연속 5축 가공의 차이점은 무엇입니까?
동안 both use 5-axis machines, they function differently:
- 3 2 가공(위치): 기계는 부품이나 도구를 특정 각도로 기울여 제자리에 고정합니다. 실제 절단은 표준 3축(X, Y, Z) 이동을 사용하여 수행됩니다. 한 번의 설정으로 금형 블록의 다양한 면에 접근하는 데 이상적입니다.
- 연속 5축(동시): 절단 과정에서 5개 축이 모두 동시에 이동합니다. 이것은 조각에 필요합니다. 유기적이고 흐르는 모양 그리고 maintaining a constant tool-to-part angle on curved surfaces.
2. 5축 절단으로 EDM(방전 가공)이 필요하지 않습니까?
이를 상당히 줄여주지만 완전히 제거하지는 않습니다. 5축 절단 3축 기계가 도달할 수 없는 깊은 리브와 복잡한 형상을 밀링할 수 있으며 종종 구리 전극의 필요성을 대체합니다. 그러나, EDM 매우 날카로운 내부 모서리(반경 0) 또는 기계식 절단 도구를 파손시킬 수 있는 매우 단단한 재료로 작업할 때 여전히 필요합니다.
3. 5축 '금형설계' 비용이 초기에 더 비싼 이유는 무엇입니까?
다음과 같은 이유로 초기 투자 비용이 더 높습니다.
- 기계 비용: 5축 CNC 센터는 3축 기계보다 기술적으로 더 발전했습니다.
- 소프트웨어: 고급형 캠 소프트웨어 복잡한 도구 경로 생성에는 5축 모듈이 필요합니다.
- 전문성: 복잡한 디지털-물리적 작업흐름을 관리하려면 숙련된 프로그래머와 운영자가 필요합니다.
- ROI 요인: 이러한 비용은 일반적으로 수동 연마의 대폭 감소, 설정 횟수 감소, 리드 타임 단축으로 상쇄됩니다.
4. 5축 가공에 기존 2D CAD 파일을 사용할 수 있습니까?
5축 절단에는 높은 정밀도가 필요합니다 3D CAD 모델 . 2D 도면은 치수를 정의하지만 CAM 시스템이 5축 도구 경로를 계산하는 데 필요한 표면 데이터(NURBS)와 기하학적 볼륨이 부족합니다. 먼저 2D 설계를 3D 솔리드 또는 표면 모델로 변환해야 합니다.
5. 5축 금형 제작 시 가장 큰 리스크는 무엇인가요?
일차적인 위험은 기계 충돌 . 스핀들과 테이블이 동시에 5방향으로 움직이기 때문에 공구 헤드가 공작물이나 기계 자체에 부딪힐 위험이 높습니다. 이것이 바로 이유이다 디지털 트윈 simulation 그리고 collision-avoidance software are mandatory safety steps in the 5-axis workflow.
빠른 비교표: 3축과 5축
| 특징 | 3축 밀링 | 5축 밀링 |
|---|---|---|
| 복잡성 | 프리즘 모양으로 제한됩니다. | 무제한의 유기적/복잡한 형태. |
| 설정 | 표준 금형에 대한 3~6가지 설정. | 1개의 설정 (단일 설정 가공). |
| 툴링 | 깊이를 위한 긴 진동 도구입니다. | 짧고 견고한 도구 틸팅을 통해. |
| 연마 | 높음(육체 노동 일수). | 낮음 ~ 없음 (기계적으로 완벽함). |
주요 기술 용어 요약
- 가리비 높이: 공구 패스 사이에 작은 능선이 남습니다. 5축은 이러한 현상을 줄여 보다 매끄러운 표면을 만듭니다.
- G-코드: CNC 기계가 이동할 위치를 알려주는 프로그래밍 언어입니다.
- 작업대: 절단 중에 몰드 블록을 안정적으로 유지하는 데 사용되는 시스템(바이스 또는 자석 등)입니다.
- 언더컷: 수직 보기에서 숨겨진 기능입니다. 5축을 사용하면 도구가 이러한 영역을 '접근'하여 밀링할 수 있습니다.
