전문가를 위한 빠른 요약
사출 금형 수리 부품 품질을 보장하고 생산 중단을 방지하기 위해 손상된 툴링을 원래 엔지니어링 사양으로 복원하는 전문 프로세스입니다. 가장 효과적인 현대적 접근 방식은 정밀 레이저 용접 -열 영향을 최소화하면서 재료를 추가합니다. 고급 표면 처리 (예: PVD 코팅 또는 경질 크롬 도금) 금형의 수명을 늘립니다. 제조업체는 이러한 기술을 활용하여 기존 TIG 용접이나 전체 도구 교체에 비해 가동 중지 시간을 최대 70%까지 줄일 수 있습니다.
1. 사출 금형 수리 소개
적절한 금형 유지관리가 왜 중요한가요?
금형 유지관리 결함을 방지하기 위해 사출 장치를 검사, 청소 및 수리하는 일상적인 관행입니다. 고속 제조에서는 캐비티 표면의 미세한 스크래치라도 "플래시"(부품의 과도한 플라스틱) 또는 구조적 약점으로 이어질 수 있습니다. 사전 예방적 수리 보장 치수 정확도 완전히 새로운 금형을 가공하는 데 드는 높은 비용을 피함으로써 수천 달러를 절약합니다.
사출 금형 손상의 일반적인 원인은 무엇입니까?
곰팡이 손상은 일반적으로 네 가지 범주로 분류됩니다.
- 기계적 마모: 유리 충전 수지로 인한 연마 마찰로 인해 게이트와 캐비티가 마모됩니다.
- 부식: 강철 표면에 구멍을 뚫는 가스 방출 플라스틱(예: PVC)으로 인한 화학적 공격.
- 인간의 실수: 붙어 있는 부품을 제거하기 위해 금속 도구를 사용하여 발생한 긁힘입니다.
- 열 피로: 생산 중 지속적인 가열 및 냉각 주기로 인해 발생하는 응력 균열.
2. 사출 금형의 이해: 기술 기반

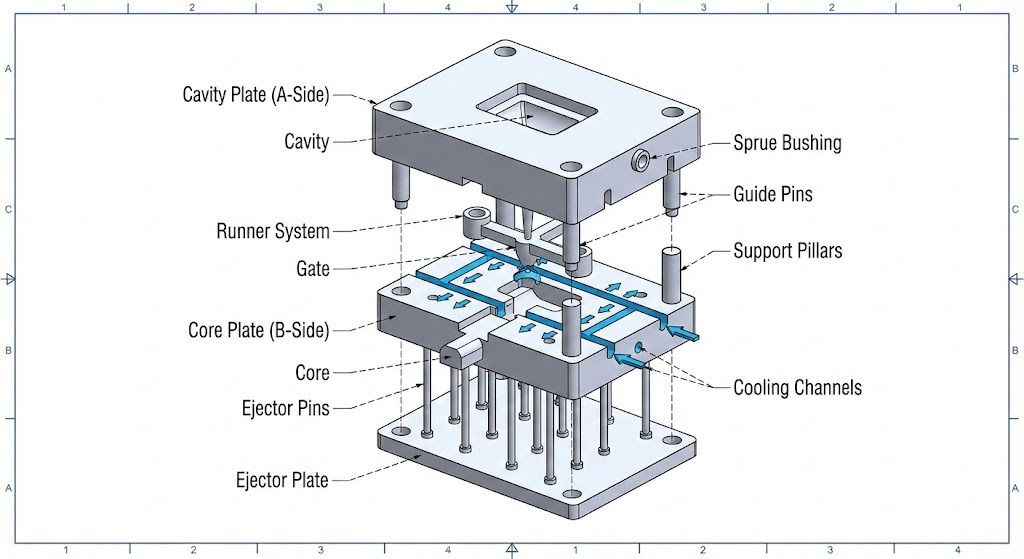

사출 금형의 기본 구성 요소는 무엇입니까?
성공적인 수리를 수행하려면 기술자는 어떤 구성 요소에 오류가 있는지 식별해야 합니다.
- 공동 및 코어: 플라스틱 부품의 모양을 형성하는 기본 "A" 및 "B" 면입니다.
- 이젝터 핀: 완성된 부품을 금형 밖으로 밀어내는 기계 부품입니다.
- 냉각 채널: 온도를 조절하기 위해 물이나 기름이 흐르는 내부 통로.
- 게이트 및 러너 시스템: 용융된 플라스틱을 캐비티 안으로 보내는 "배관"입니다.
사출 금형에 사용되는 일반적인 재료
수리 기술의 선택은 수리 방법에 크게 좌우됩니다. 금형 재료 . 대부분의 고생산성 금형은 다음과 같은 재료로 만들어집니다. 공구강 , 경도를 높이기 위해 크롬이나 바나듐과 같은 원소를 합금한 강철입니다.
표 1: 일반적인 금형 재료 및 수리 호환성
| 재료 유형 | 공통등급 | 수리 난이도 | 최고의 수리 방법 |
|---|---|---|---|
| P20 스틸 | 프리하든강 | 낮음 | 레이저 또는 TIG 용접 |
| H13 강철 | 열간공구강 | 중간 | 레이저 용접(예열 필요) |
| S7 스틸 | 충격 방지 강철 | 높음 | 정밀 레이저 용접 |
| 알루미늄 | 7075-T6 | 중간 | 특수 레이저 와이어 |
핫 러너와 콜드 러너 시스템의 차이점은 무엇입니까?
- 핫 러너 시스템: 가열된 매니폴드를 사용하면 금형 내부에서 플라스틱을 녹인 상태로 유지하여 폐기물을 줄일 수 있지만 통합된 전기 부품으로 인해 수리가 더욱 복잡해집니다.
- 콜드 러너 시스템: 부품과 함께 굳어지는 간단한 채널; 수리하기는 더 쉽지만 폐기 물질이 더 많이 발생합니다.
기술적 정의
- HAZ(열 영향 구역): 녹지 않았지만 용접열에 의해 미세구조가 변형된 모재 부분. HAZ를 최소화하는 것이 레이저 용접의 주요 목표입니다.
- 로크웰 경도(HRC): 재료의 압입 경도를 측정하는 데 사용되는 척도입니다. 대부분의 금형강의 범위는 30~60HRC입니다.
- 플래시: 금형 반쪽 사이에 얇은 플라스틱 층이 빠져나가는 사출 성형 결함으로, 일반적으로 마모된 분할선을 나타냅니다.
3. 사출 금형 수리를 위한 레이저 용접
금형 수리에서 레이저 용접이란 무엇입니까?

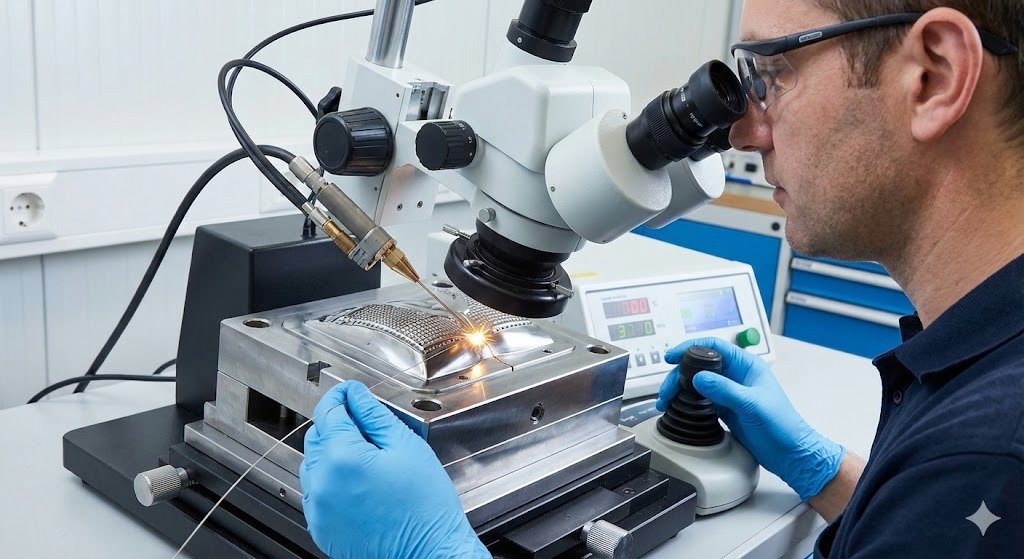

레이저 용접 집중된 광선을 이용하여 특수 필러 와이어를 금형의 손상된 부분에 녹이는 고정밀 수리 공정입니다. 기존 용접과 달리 레이저는 에너지를 매우 단단하게 집중시켜 주변 강철에 거의 왜곡이 없는 강력한 야금학적 결합을 생성합니다.
레이저 용접의 장점은 무엇입니까?
기술자의 경우 레이저 용접은 다음과 같은 이유로 고부가가치 툴링에 선호되는 방법입니다.
- 최소 열 영향 구역(HAZ): 국부적인 열은 금형강이 휘어지거나 원래의 경도를 잃는 것을 방지합니다.
- 극도의 정밀도: 기술자는 작은 손상이라도 수리할 수 있습니다. 0.05mm , 복잡한 질감과 날카로운 모서리 작업이 가능합니다.
- 복잡한 기하학: 레이저의 비접촉 특성 덕분에 TIG 토치가 닿을 수 없는 깊은 구멍이나 좁은 갈비뼈 내부의 수리가 가능합니다.
- 후처리 감소: 용접이 매우 깨끗하기 때문에 수동 연삭 및 연마에 소요되는 시간이 1/4 이상 단축됩니다. 50% .
3.4. 레이저 용접 공정: 단계별 가이드
전문가 수준의 수리를 달성하려면 기술자는 표준화된 순서를 따라야 합니다.
1단계: 금형 표면 준비
청결이 가장 중요한 요소입니다. 잔여 플라스틱, 오일 또는 녹이 발생하면 다공성 (작은 거품)이 용접에 발생합니다.
- 조치: 모든 오염 물질을 제거하려면 초음파 세척 또는 특수 용제를 사용하십시오.
- 확인: 아래의 영역을 검사하십시오. 10x 현미경 금속이 "밝고" 탄화 잔류물이 없는지 확인합니다.
2단계: 용접 매개변수 및 설정 선택
레이저 설정은 모재 금속과 수리 두께에 따라 조정되어야 합니다.
- 펄스 에너지(줄): 용접 침투 깊이를 제어합니다.
- 펄스 지속 시간(ms): 레이저가 켜져 있는 시간을 결정합니다. 두꺼운 와이어에는 더 긴 펄스가 사용됩니다.
- 주파수(Hz): 레이저 펄스의 속도.
- 스팟 크기(mm): 레이저 빔의 직경; 일반적으로 사이에 설정 0.2mm와 1.5mm .
3단계: 용접 기술 실행
- 펄스 용접: 수리를 위한 표준 방법. 각 펄스는 용융 금속의 작은 "점"을 생성합니다.

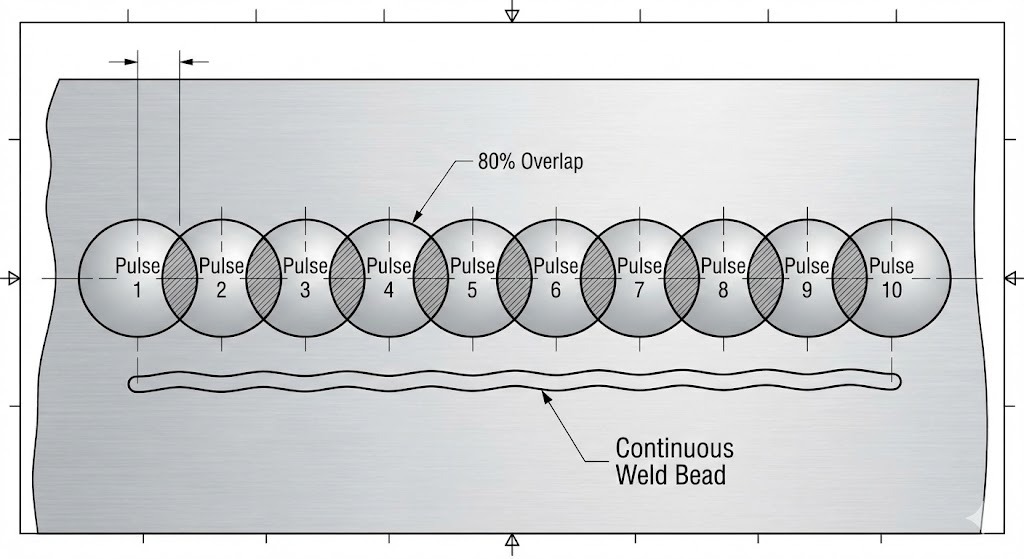

- 연속/겹침 용접: 기술자는 각 "점"을 다음과 같이 겹칩니다. 70-80% 매끄럽고 견고한 금속 비드를 만드는 것입니다.
3.5. 기술자를 위한 모범 사례
- 필러 와이어와 일치: 연마 후 균일한 경도와 색상을 보장하려면 항상 금형강의 화학적 성질과 일치하는 레이저 와이어를 사용하십시오(예: H13 금형에는 H13 와이어 사용).
- 보호 가스 관리: 사용 아르곤 가스 산화를 방지하기 위해 일정한 유속으로 용접이 검게 변하고 부서지기 쉽습니다.
- 과도한 구축 방지: 필요한 최소한의 재료만 추가하세요. 과도한 용접은 열 축적 위험과 추가 가공 시간을 증가시킵니다.
3.6. 일반적인 문제 및 해결 방법
| 문제 | 가능한 원인 | 전문적인 솔루션 |
|---|---|---|
| 언더커팅 | 전력(전압)이 너무 높습니다. | 낮음er the pulse energy and increase the spot size. |
| 모공/거품 | 오염된 표면 | 해당 부위를 알코올로 다시 청소하고 가스 흐름을 확인하십시오. |
| 크래킹 | 높음 carbon steel cooling too fast | 금형을 예열하여 150-200°C 용접하기 전에. |
| 침몰 | 부적절한 와이어 공급 | 와이어가 용융 풀 중앙으로 밀어 넣어졌는지 확인합니다. |
주요 기술적 통찰력: 미세구조의 중요성
레이저 펄스가 강철에 닿으면 냉각 속도가 매우 빠릅니다. 이것은 마르텐사이트 미세조직 이는 매우 단단하지만 부서지기 쉬울 수 있습니다. 장기적인 내구성을 보장하려면 대규모 수리 시 "응력 완화" 가열 주기를 거쳐 금속 구조를 안정화해야 합니다.
4. 사출금형의 표면처리 기술
금형 수리 시 표면 처리란 무엇입니까?
표면 처리 특수 재료의 얇은 층을 적용하거나 금형강의 외부 "표면"에 화학적 변화를 적용하는 것입니다. 수리주기에서는 용접 및 연마 후 마지막 단계입니다. 이는 금형의 원래 성능, 특히 마모, 부식 및 마찰에 대한 저항성을 복원하거나 향상시키도록 설계되었습니다.
금형 표면 처리 유형
4.2.1. 경질 크롬 도금
이는 크롬층을 강철에 직접 적용하는 전통적인 전기화학 공정입니다.
- 가장 적합한 대상: PVC와 같은 부식성 플라스틱으로부터 보호하고 부품의 "이형"을 개선합니다.
- 경도: 일반적으로 65~70HRC .
4.2.2. 무전해 니켈 도금
표준 도금과 달리 전기가 아닌 화학 반응을 사용하므로 깊은 구멍이나 냉각 채널 내부에서도 완벽하게 균일한 두께를 보장합니다.
- 가장 적합한 대상: 균일한 두께가 필수인 복잡한 형상.
4.2.3. 질화티타늄(주석) 코팅
매우 단단한 금색 PVD(물리적 기상 증착) 코팅입니다.
- 가장 적합한 대상: 유리 충전 수지를 사용한 금형 등 마모가 심한 환경.
- 경도: 최대 80HRC .
4.3. 표면 처리의 장점
올바른 치료법을 적용하면 세 가지 주요 기술적 이점이 제공됩니다.
- 향상된 내마모성: 고압 플라스틱이 흐르는 게이트에서 "세척"을 방지합니다.
- 강화된 부식 방지: 수증기 및 산성 부산물 가스로부터 고가의 공구강을 보호합니다.
- 향상된 릴리스 속성: 플라스틱과 금속 사이의 "접착력"을 줄여 주기 시간을 단축하고 부품 손상을 줄입니다.
4.4. 올바른 치료법을 선택하는 방법
선택은 금형의 "실패 모드"에 따라 다릅니다.
- 곰팡이가 긁히는 경우: 사용 TiN 또는 DLC(다이아몬드형 탄소) 최대 경도를 위해.
- 곰팡이가 녹슬고 있는 경우: 사용 무전해니켈 100% 보장을 위해.
- 플라스틱이 붙어 있는 경우: 사용 하드 크롬 아니면 전문적으로 PTFE 주입 코팅 .
4.5. 표면 처리 공정: 단계별 가이드
1단계: 금형 준비 및 청소
코팅은 완벽하게 깨끗한 표면에만 접착됩니다.
- 조치: 필요한 수준까지 최종 광택을 수행합니다. SPI 마감 (예: A-2 거울 마감).
- 기술 노트: 연마제에서 미세한 오일이 남아 있으면 코팅이 벗겨집니다(박리).
2단계: 코팅 적용
금형은 진공 챔버(PVD/CVD용) 또는 화학조(도금용)에 배치됩니다.
- 정밀도: 코팅은 일반적으로 다음의 두께로 적용됩니다. 0.002mm~0.010mm 따라서 부품의 최종 치수는 변경되지 않습니다.
3단계: 치료 후 과정
- 조치: 표면에 "핀홀"이나 고르지 못한 두께가 있는지 검사하십시오.
- 조치: 코팅으로 인해 공구가 "공차를 벗어나"지 않았는지 확인하기 위해 최종 치수 검사를 수행하십시오.
4.6. 일반적인 표면 처리 문제 해결
| 문제 | 가능한 원인 | 전문적인 솔루션 |
|---|---|---|
| 필링/플레이킹 | 표면 청소 불량 | 코팅을 벗겨내고 다시 연마한 후 초음파 세척을 사용하십시오. |
| 마무리가 둔해짐 | 코팅이 너무 두꺼워요 | 증착 시간을 줄입니다. 마이크론 두께 게이지를 확인하십시오. |
| 엣지 빌드업 | 높음 current density (in plating) | 사용 “dummy” cathodes to pull excess current away from sharp corners. |
기술적 정의: PVD와 CVD
- PVD(물리적 기상 증착): 금형강이 휘어지지 않는 저온진공공정(500℃이하)입니다.
- CVD(화학 기상 증착): 더 강한 접착력을 생성하지만 나중에 금형을 다시 경화시켜야 할 수 있는 고온 공정(최대 1000°C)입니다.
5. 기술자를 위한 실무 고려사항
금형 수리 중에 기술자는 어떻게 안전을 유지합니까?
고에너지 레이저 및 화학 처리를 다룰 때는 안전이 가장 중요합니다.
- 레이저 안전: 항상 지정된 장소에서 근무 클래스 4 레이저 영역 . 기술자는 반사된 광선으로 인한 영구적인 망막 손상을 방지하기 위해 파장별 보안경을 착용해야 합니다.
- 연기 추출: 용접 및 화학 세척은 미세한 금속 미립자와 VOC(휘발성 유기 화합물)를 방출합니다. 공기질을 유지하려면 국소 배기 환기를 사용하십시오.
- 열 보호: 국지적인 HAZ가 있는 경우에도 금형 베이스는 상당한 열을 유지할 수 있습니다. 용접 후 부품을 다룰 때는 내열성 장갑을 사용하십시오.
성공을 위한 필수 장비 및 도구
전문적인 금형 수리 작업장에는 용접공 이상의 것이 필요합니다. 필수 도구는 다음과 같습니다.
- 입체현미경: 용접 풀을 보기 위한 최소 10배 확대.
- 정밀 그라인더: 용접 "황삭"을 위한 고속 공압 또는 전기 회전 도구입니다.
- 미세 연마 키트: SPI 표면 마감을 복원하기 위한 다이아몬드 페이스트와 세라믹 스톤.
- 디지털 마이크로미터: 수리를 통해 구성요소가 원래 공차로 돌아왔는지 확인합니다.
비용 분석: 금형 수리 및 교체
기술자의 가장 중요한 역할 중 하나는 금형을 수리해야 하는지 아니면 폐기해야 하는지 경영진에게 조언하는 것입니다.
표 2: 수리와 교체에 대한 결정 매트릭스
| 요인 | 수리(레이저 표면) | 전체 교체 |
|---|---|---|
| 일반적인 비용 | 원래 도구 비용의 5% – 20% | 공구비 100% |
| 리드타임 | 24~72시간 | 8 – 16주 |
| 내구성 | 원래 수명의 80% – 100% | 100% (새로운 라이프 사이클) |
| 최고의 대상 | 국부적인 손상, 게이트, 파팅라인 | 치명적인 프레임 균열, 전체 유실 |
사례 연구: 자동차 툴링의 가동 중지 시간 감소
Tier 1 자동차 공급업체는 32캐비티 금형의 마모로 인해 "게이트 동결"을 경험했습니다.
- 문제: 파팅라인 플래시로 인해 거부율이 15%에 달했습니다.
- 해결책: 사용된 기술자 H13 레이저 와이어 분할선을 재구축한 다음 TiN(질화티타늄) PVD 코팅.
- 결과: 금형이 다시 생산되었습니다. 36시간 , 표면 경도가 52HRC에서 82HRC로 증가하여 향후 마모를 방지합니다.
6. 고급 기술 및 기술
하이브리드 수리 방법이란 무엇입니까?
하이브리드 수리에는 다음이 포함됩니다. 레이저 용접 구조적 복원을 위해 표면 처리 기능 향상을 위해.
- 예: 손상된 이젝터 핀 홀을 용접한 후, 무전해니켈 판 전체에 코팅을 합니다. 이렇게 하면 수리가 강력해지고 전체 표면이 녹으로부터 보호됩니다.
금형 수리 자동화
업계는 쪽으로 움직이고 있다. CNC 레이저 용접 . 기술자가 현미경으로 와이어를 수동으로 안내하는 대신 로봇 팔이 미리 프로그래밍된 경로를 따릅니다. 이는 용접 두께의 100% 일관성을 보장하며 동일한 인서트의 대량 배치를 수리하는 데 이상적입니다.
새로운 기술: 3D 금속 프린팅(적층 가공)
금형의 큰 부분이 누락되는 치명적인 고장의 경우 기술자는 이제 다음을 사용하고 있습니다. 지향성 에너지 증착(DED) . 이 "3D 프린팅" 공구강은 기존 몰드 베이스에 직접적으로 장착된 후 CNC 가공을 거쳐 최종 형상으로 돌아갑니다.
7. 요점 요약
- 정확성이 핵심입니다: 레이저 용접 is the gold standard for mold repair because it minimizes the HAZ and prevents tool distortion.
- 표면 시너지: 표면 처리s like TiN or Chrome are not just for new molds; they are essential for extending the life of a repaired tool.
- 사전 예방적 유지 관리: 현미경 검사를 통해 마모를 조기에 식별하면 값비싼 교체의 필요성을 방지할 수 있습니다.
사출 금형 수리의 미래
플라스틱 부품이 더욱 복잡해지고 리드 타임이 짧아짐에 따라 AI 기반 진단 그리고 자동화된 레이저 수리 표준이 될 것입니다. 용접의 금속공학과 표면 코팅의 화학을 모두 숙지한 기술자는 현대 '스마트 팩토리'의 가장 귀중한 자산이 될 것입니다.
기술자를 위한 기술 문제 해결 체크리스트
- 철강 종류가 식별되나요? (와이어를 모재 금속과 일치시킵니다).
- 표면이 "밝고 깨끗"합니까? (오일이나 잔류물이 없습니다).
- 레이저 매개변수가 설정되어 있습니까? (줄(Joule)과 스폿 크기를 확인하세요.)
- 아르곤 가스가 흐르고 있나요? (산화 방지).
- 코팅이 수지와 일치합니까? (예: PVC용 Chrome)
자주 묻는 질문: 사출 금형 수리
금형 수리를 위한 레이저 용접 비용은 일반적으로 얼마입니까?
비용 금형 수리용 레이저 용접 일반적으로 범위는 $200 ~ $2,000 기하학의 복잡성과 필요한 재료의 양에 따라 수리 세션별로 결정됩니다. 이는 일반적으로 비용만 발생하므로 상당한 절감 효과를 나타냅니다. 5%~15% 금형 교체 가격.
이미 표면 처리된 금형을 용접할 수 있나요?
네, 하지만 표면 코팅을 제거해야 합니다. 먼저 수리 구역에서. 다음과 같은 코팅 하드 크롬 또는 TiN 용접하기 전에 화학적 에칭이나 정밀 연삭을 통해 벗겨내야 합니다. 코팅 위에 직접 용접하면 오염 , 취성 용접 및 불량한 결합으로 이어집니다.
연마성 플라스틱에 가장 적합한 표면 처리는 무엇입니까?
유리섬유나 광물로 강화된 플라스틱의 경우, 질화티타늄(TiN) 또는 다이아몬드 유사 탄소(DLC) 최고의 표면 처리입니다. 이러한 PVD 코팅은 다음 이상의 표면 경도를 제공합니다. 80HRC 이는 연마 수지의 "샌드블래스팅" 효과를 효과적으로 방지합니다.
일반적인 레이저 용접 수리에는 얼마나 걸리나요?
대부분의 사소한 레이저 용접 수리는 다음 시간 내에 완료할 수 있습니다. 2~4시간 , 준비 및 청소를 포함합니다. 수리에 광범위한 용접 후 연마 또는 PVD 코팅과 같은 2차 표면 처리가 필요한 경우 총 리드타임은 일반적으로 24~72시간 .
레이저 용접으로 인해 금형 뒤틀림이 발생합니까?
아니요, 레이저 용접으로 뒤틀림이 발생하지 않습니다. 올바르게 수행되었을 때. 레이저는 매우 집중된 빔을 전달하기 때문에 최소 열 영향 구역(HAZ) , 금형의 대부분은 실온에 유지되어 도구의 구조적 무결성과 치수 공차를 유지합니다.
금형용 TIG 용접과 레이저 용접의 차이점은 무엇입니까?
주요 차이점은 열 입력 .
- TIG 용접 큰 HAZ를 생성하는 고열 아크를 사용하므로 종종 전체 금형을 어닐링하고 재경화해야 합니다.
- 레이저 용접 미세한 용융 풀을 생성하는 정밀한 광선을 사용하여 주변 재료에 영향을 주지 않고 완성되고 경화된 도구를 수리할 수 있습니다.
올바른 레이저 용접 와이어를 어떻게 선택합니까?
당신은해야합니다 화학적 조성을 일치시키다 용접 와이어를 베이스 금형강에 연결합니다. 예를 들어 H13 공구강용 H13 와이어 . 잘못된 와이어를 사용하면 금형을 연마한 후 "증인선" 또는 "고스팅"이 발생할 수 있으며 이는 최종 플라스틱 부품에 결함으로 나타날 수 있습니다.
빠른 참조 표: 결함별 수리 솔루션
| 결함 유형 | 권장 수리 | 왜요? |
|---|---|---|
| 파팅라인 플래시 | 레이저 용접 (P20/H13) | 왜곡 없이 날카로운 모서리를 재구성합니다. |
| PVC 산성 부식 | 무전해니켈 Plating | 모든 와동에 100% 화학적 장벽을 제공합니다. |
| 게이트 워시아웃 | 레이저 용접 TiN 코팅 | 치수를 복원하고 내마모성을 추가합니다. |
| 이젝터 핀 점수 매기기 | 미세 연마 DLC | 마찰을 줄여 핀이 눌리는 현상을 방지합니다. |
