오버 몰딩 마스터 링 : 영구적 인 유대를위한 입증 된 기술

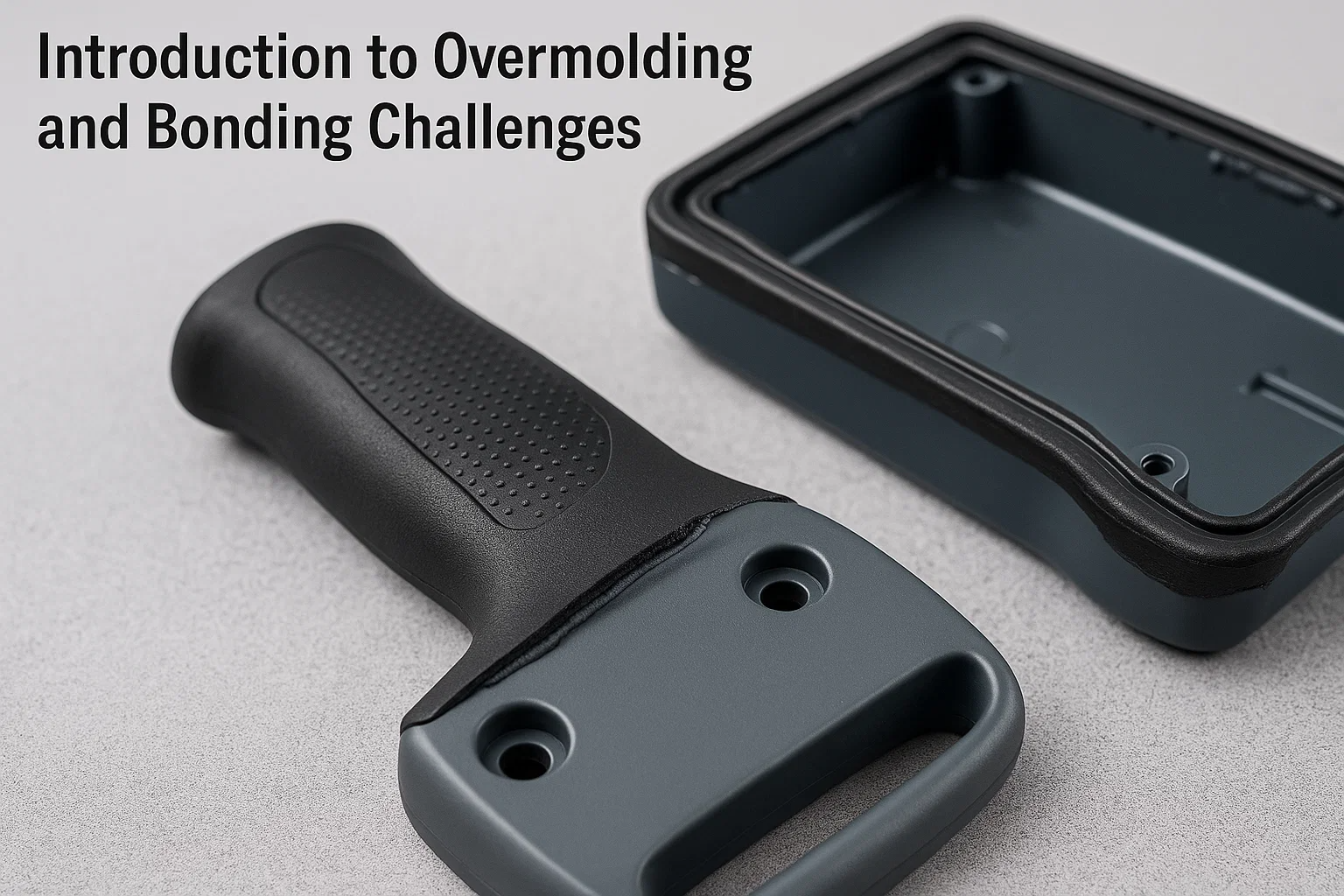

오버 모킹 및 결합 문제에 대한 소개

오버 몰딩은 전형적으로 소프트 열가소성 엘라스토머 (TPE) 또는 고무가 직접 또는 약 1 초,,,,, 단단한 재료 (기판)를 성형하는 하나의 재료 인 변형 제조 공정입니다. 이 기술은 엄청나게 다재다능하므로 단일 부품에서 여러 재료 특성을 가진 구성 요소를 생성 할 수 있습니다. 도구에서 편안하고 미끄럼 방지 그립, 전자 장치의 방수 씰 또는 소비자 제품의 미학적으로 유쾌한 멀티 컬러 설계를 생각해보십시오.

오버 몰화의 이점은 수많은 것입니다. 향상된 인체 공학, 향상된 미학, 소음 및 진동 감쇠, 전기 절연 및 단순화 된 어셈블리, 접착제 또는 패스너의 필요성을 제거합니다. 그러나 오버 몰딩의 성공은 하나의 중요한 요소에 달려 있습니다. 강력하고 영구적 인 유대를 달성합니다 두 개의 별개의 재료 사이.

강력한 유대가 없으면 과잉 몰드 부품은 일반적이고 실망스러운 문제로 어려움을 겪을 수 있습니다. 재료 분리, 껍질, 버블 링 또는 박리 . 강성 코어에서 분리 된 소프트 터치 핸들 또는 수분 유입으로 인해 밀봉 된 전자 인클로저가 고장 나오는 것을 상상해보십시오. 이러한 실패는 제품 기능과 내구성을 손상시킬뿐만 아니라 비용이 많이 드는 보증 청구, 제품 리콜 및 브랜드의 명성에 대한 상당한 손상으로 이어질 수 있습니다.

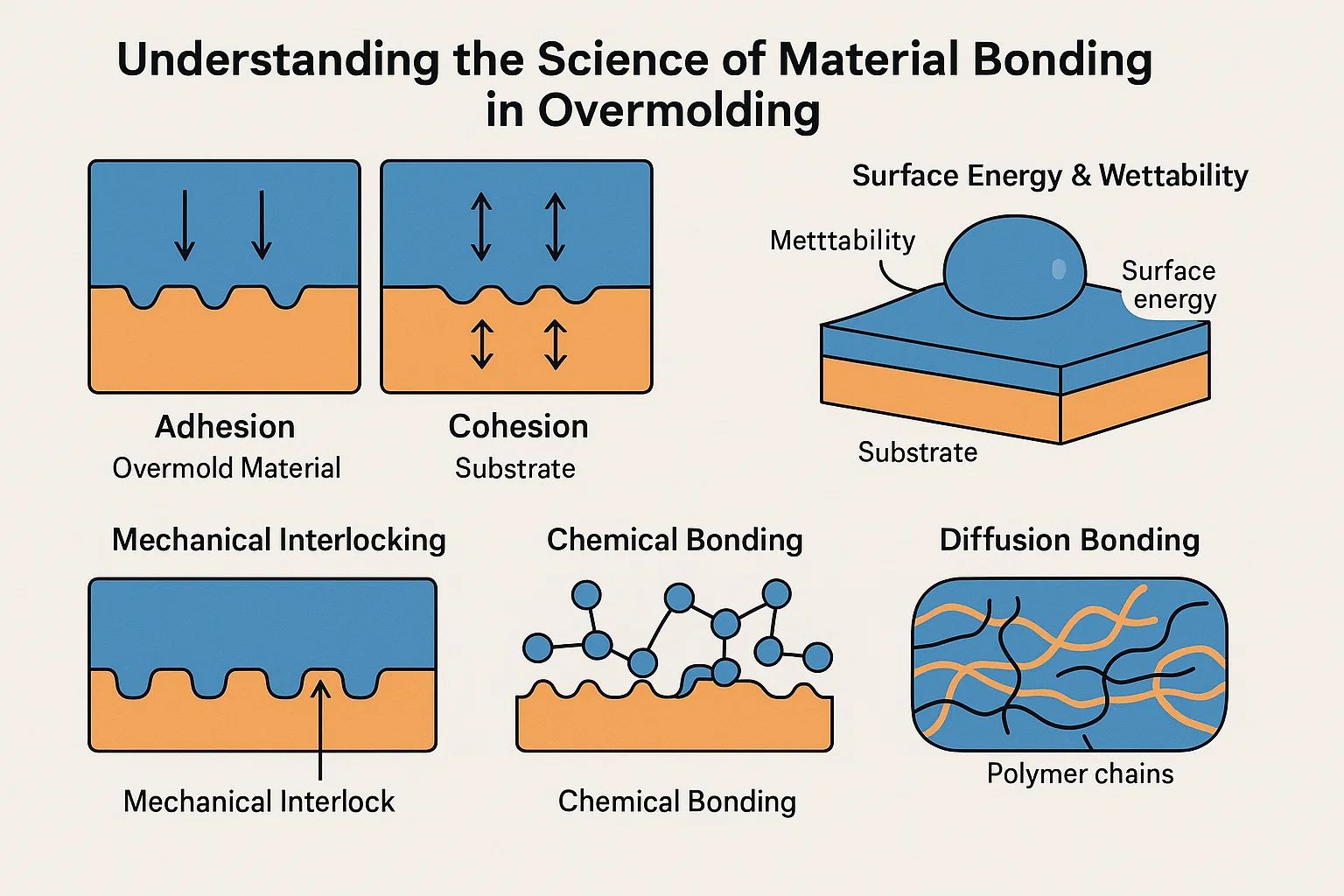

오버 몰화에서 물질 결합의 과학을 이해합니다

오버 모딩에서 영구적 인 유대를 달성하는 것은 마술이 아닙니다. 재료가 현미경 수준에서 상호 작용하는 방법에 뿌리를 둔 과학입니다. 진정으로 오버 몰화를 마스터하려면 우리는의 기본 원칙을 파악해야합니다. 부착 그리고 응집력 및 기판과 오버 몰드 재료 사이의 인터페이스에 어떻게 적용되는지.

부착 둘 사이의 매력을 나타냅니다 비슷합니다 표면. 끈적 끈적한 테이프처럼 생각하십시오. 테이프는 벽에 부착됩니다. 오버 몰딩에서 이것은 기판 (첫 번째 물질)과 오버 몰 물질 (두 번째 물질) 사이의 결합입니다. 강한 접착력은 두 재료가 접촉 표면에서 쉽게 당기지 않을 것임을 의미합니다.

응집력 반면에, 내부 강도를 말합니다. 하나의 재료. 끈적 끈적한 테이프가 눈물을 흘리면 벽의 접착제 실패가 아니라 테이프 자체의 응집력 실패입니다. 오버 몰딩에서, 두 물질 모두 내부적으로 찢어 지거나 파쇄되는 것을 방지하기 위해 좋은 응집력이 필요합니다. 강한 오버 몰드 결합은 계면에서의 우수한 접착력과 각 물질 내의 충분한 응집력을 필요로한다.

접착력의 중심입니다 표면 에너지 그리고 습윤성 :

• 표면 에너지 : 모든 재료에는 표면에 일정량의 에너지가 있습니다. 효과적인 결합을 위해, 오버 몰드 재료 (용융 상태)는 일반적으로 낮은 표면 에너지 기판보다 흐르고 있습니다. 이를 통해 용융 플라스틱이 퍼지고 기판 표면을 "습윤"할 수 있습니다.

• 습윤성 : 이것은 액체 (용융 오버 몰 물질)가 고체 표면 (기판)에 퍼질 수있는 능력입니다. 우수한 습윤성은 용융 플라스틱이 기판에 밀접하게 접촉하여 결합 가능성을 최대화 할 수 있도록합니다. 깨끗한 유리 위에 뿌려진 차에 물이 구슬을 뿌린다고 상상해보십시오. 후자는 더 나은 습윤성을 보여줍니다.

이러한 조건이 충족되면 다양한 결합 메커니즘이 작용하여 강력하고 영구적 인 연결을 만듭니다.

• 기계적 연동 : 이것은 미세 퍼즐과 같습니다. 녹은 오버 몰드 재료는 기판 표면의 작은 불규칙성, 모공 또는 고의적으로 설계된 기능 (언더컷 또는 구멍)으로 흐릅니다. 냉각하고 굳어짐에 따라 이러한 기능과 물리적으로 연동하여 분리에 저항하는 기계식 앵커를 만듭니다. 이것은 특히 화학적 호환성이 제한 될 때 종종 1 차 결합 메커니즘입니다.

• 화학 결합 : 이것은 가장 강력한 형태의 접착력입니다. 1 차 화학 결합 (공유 또는 이온 결합과 같은) 또는 이차 세력 (반 데르 발스 힘과 같은, 수소 결합) 계면에서 두 물질의 분자 사이. 이것은 일반적으로 재료가 유사한 화학적 구조를 가지거나 특정 반응성 그룹이 상호 작용할 수있을 때 발생합니다. 예를 들어, 특정 등급의 TPE는 특정 엔지니어링 플라스틱과 화학적으로 결합되도록 설계됩니다.

• 확산 결합 : 경우에 따라, 특히 화학적으로 매우 유사하고 고온에서 가공 된 물질의 경우, 오버 몰드 재료의 중합체 사슬은 실제로 확산과 얽힘 기판의 중합체 사슬로. 이것은 진정한 상호 침투 네트워크를 생성하여 두 재료 사이의 경계를 효과적으로 흐리게하고 엄청나게 강력하고 거의 분리 할 수없는 유대를 형성합니다. 이것은 종종 두 재료가 유사한 용융 특성을 가진 플라스틱 인 2 샷 성형에서 볼 수 있습니다.

---

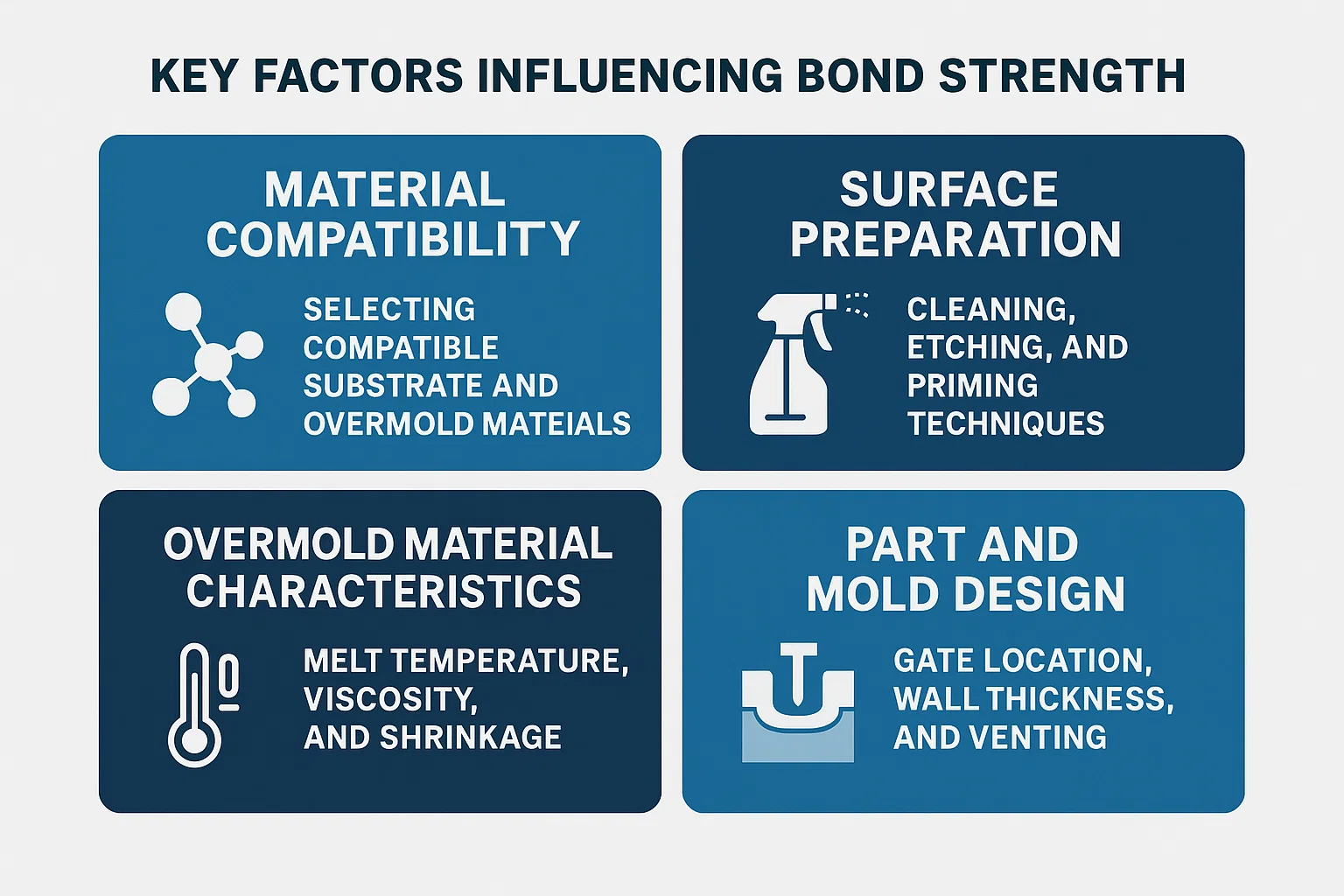

결합 강도에 영향을 미치는 주요 요인

오버 모딩에서 우수한 유대를 달성하는 것은 과학을 이해하는 것이 아닙니다. 설계 및 제조 공정 전반에 걸쳐 몇 가지 실용적인 요인을 세 심하게 제어하는 것입니다. 이 중 하나를 무시하면 최종 결합 강도가 크게 손상 될 수 있습니다.

1. 재료 호환성 : 호환되는 기판 및 오버 몰드 재료 선택

이것은 종종 가장 중요한 출발점입니다. 재료의 선택은 잠재력을 지시합니다 화학적 결합 그리고 확산 .

• 화학적 친화력 : 일부 재료는 자연스럽게 서로 "좋아요"쌍을 이룹니다. 예를 들어, 확실합니다 TPES (열가소성 엘라스토머) 특히 일반적인 강성 플라스틱과 잘 결합하도록 구체적으로 공식화됩니다. PC (폴리 카보네이트) , ABS (아크릴로 니트릴 부타디엔 스티렌) , PC/ABS 블렌드 , 심지어도 나일론 . 반대로, TPE를 재료와 같은 재료에 결합합니다 PP (폴리 프로필렌) 또는 PE (폴리에틸렌) 낮은 표면 에너지로 인해 특수 제형이나 표면 처리없이 도전 할 수 있습니다.

• 용융 온도 유사성 : 이상적으로, 오버 몰드 재료는 기판을 변형 시키거나 저하시키지 않으면 서 효과적으로 흐르는 가공 온도를 가져야한다. 오버 몰드 재료가 기판의 열 변형 온도보다 훨씬 높은 온도를 필요로하는 경우 첫 번째 샷의 뒤틀림 또는 용융로 이어질 수 있습니다.

• 수축률 : 재료가 식 으면서 줄어 듭니다. 오버 몰드 및 기질 물질이 상당히 다른 경우 수축률 , 내부 응력은 쌓여서 특히 가장자리 나 모서리에서 시간이 지남에 따라 박리되거나 균열을 일으킬 수 있습니다. 엔지니어는 비슷하거나 보완적인 수축 행동을 가진 쌍을 신중하게 선택합니다.

2. 표면 준비 : 청소, 에칭 및 프라이밍 기술

호환 재료를 사용하더라도, 오염되거나 제대로 제조되지 않은 기판 표면은 결합을 심각하게 약화시킬 수 있습니다.

• 청소: 기판 표면은 세 심하게 있어야합니다 곰팡이 방출제, 오일, 먼지 또는 기타 오염 물질이 깨끗하고 무료 . 이들은 장애물로 작용하여 친밀한 접촉과 결합을 방지합니다. 기질에 따라 청소 방법은 단순 세척에서 초음파 청소 또는 용매 닦기에 이르기까지 다양합니다.

• 기계식 에칭/텍스처링 : 기판에 미세한 거친 표면을 만들면 크게 향상 될 수 있습니다. 기계적 연동 . 이것은 샌드 블라스팅, 레이저 에칭, 또는 첫 번째 샷 곰팡이에 직접 텍스처를 설계함으로써 달성 될 수 있습니다. 증가 된 표면적은 또한 잠재적 인 화학적 상호 작용에 더 많은 포인트를 제공합니다.

• 화학 프라이밍/부착 프로모터 : 도전적인 재료 조합을 위해 프라이머 또는 접착 프로모터 기판 표면에 적용될 수 있습니다. 이 화학 물질은 다리 역할을하여 기판 및 오버 몰 물질과 결합을 형성합니다. 이것은 고무 대 플라스틱 또는 금속-플라스틱 오버 몰화에서 일반적입니다.

• 혈장 처리 / 코로나 치료 : 이러한 진행된 표면 처리는 전기 방전을 사용하여 기판의 표면 에너지를 변경하여 결합을보다 수용 할 수 있습니다. 그들은 습윤성을 높이고 화학적 결합을위한 반응성 부위를 만들 수 있습니다.

3. 오버 몰드 재료 특성 : 용융 온도, 점도 및 수축

오버 몰드 재료 자체의 특성은 주입 과정에서 중요한 역할을합니다.

• 용융 온도 : 오버 몰드 재료가 처리되는 온도를 정확하게 제어해야합니다. 기판의 적절한 흐름과 습윤을 달성 할 수있을 정도로 뜨겁지 만 재료 나 기본 기판을 분해 할 정도로 뜨겁지는 않습니다.

• 점도: 그만큼 점도 (흐름 저항) 용융 오버 몰드 재료는 복잡한 금형 특징을 채우고 기판 표면에 밀접하게 접촉하는 능력에 영향을 미칩니다. 너무 점성이 높은 재료는 기계적 연동에 대한 미세한 세부 사항을 채우지 않을 수 있지만 너무 유동적 인 것은 플래시 할 수 있습니다.

• 수축: 언급 한 바와 같이, 오버 몰드 재료의 수축은 내부 응력 및 결합 실패를 방지하기 위해 기판과 관련하여 관리되어야한다.

4. 부품 및 곰팡이 설계 : 게이트 위치, 벽 두께 및 환기

처음부터의 스마트 디자인은 많은 결합 문제를 방지 할 수 있습니다.

• 게이트 위치 : 그만큼 문 (용융 플라스틱이 곰팡이로 들어가는 경우) 오버 몰드 공동의 고르게 충전하고 완전한 충전을 보장하기 위해 전략적으로 배치해야합니다. 게이트 위치가 좋지 않으면 불완전한 충전, 용접 선 또는 압력이 충분하지 않은 영역으로 이어질 수 있으며, 모두 결합 강도가 손상 될 수 있습니다.

• 벽 두께 : 유지 일관된 벽 두께 오버 몰드 재료에서 균일 한 냉각 및 수축을 보장하여 내부 응력을 최소화합니다. 벽 두께의 급격한 변화는 차동 냉각, 뒤틀림 및 약화 된 결합으로 이어질 수 있습니다.

• 환기 : 녹은 재료가 곰팡이를 채울 때 공기가 변위됩니다. 이 공기가 제대로도 피할 수 없다면 환기 , 그것은 갇혀서 짧은 샷, 화상 자국 또는 오버 몰드 재료가 기판에 완전히 접촉하지 않는 지역으로 이어질 수 있습니다.

• 언더컷, 그루브 및 구멍 : 기계적 인터 로킹에서 논의 된 바와 같이, 이러한 기능을 기판 설계에 통합하는 것은 오버 몰드 재료에 대한 물리적 앵커를 만드는 데 중요합니다. 이러한 기능은 적절한 드래프트 각도로 설계되어 오버 몰드 부품을 손상시키지 않고 쉽게 데 몰딩 할 수 있도록해야합니다.

---

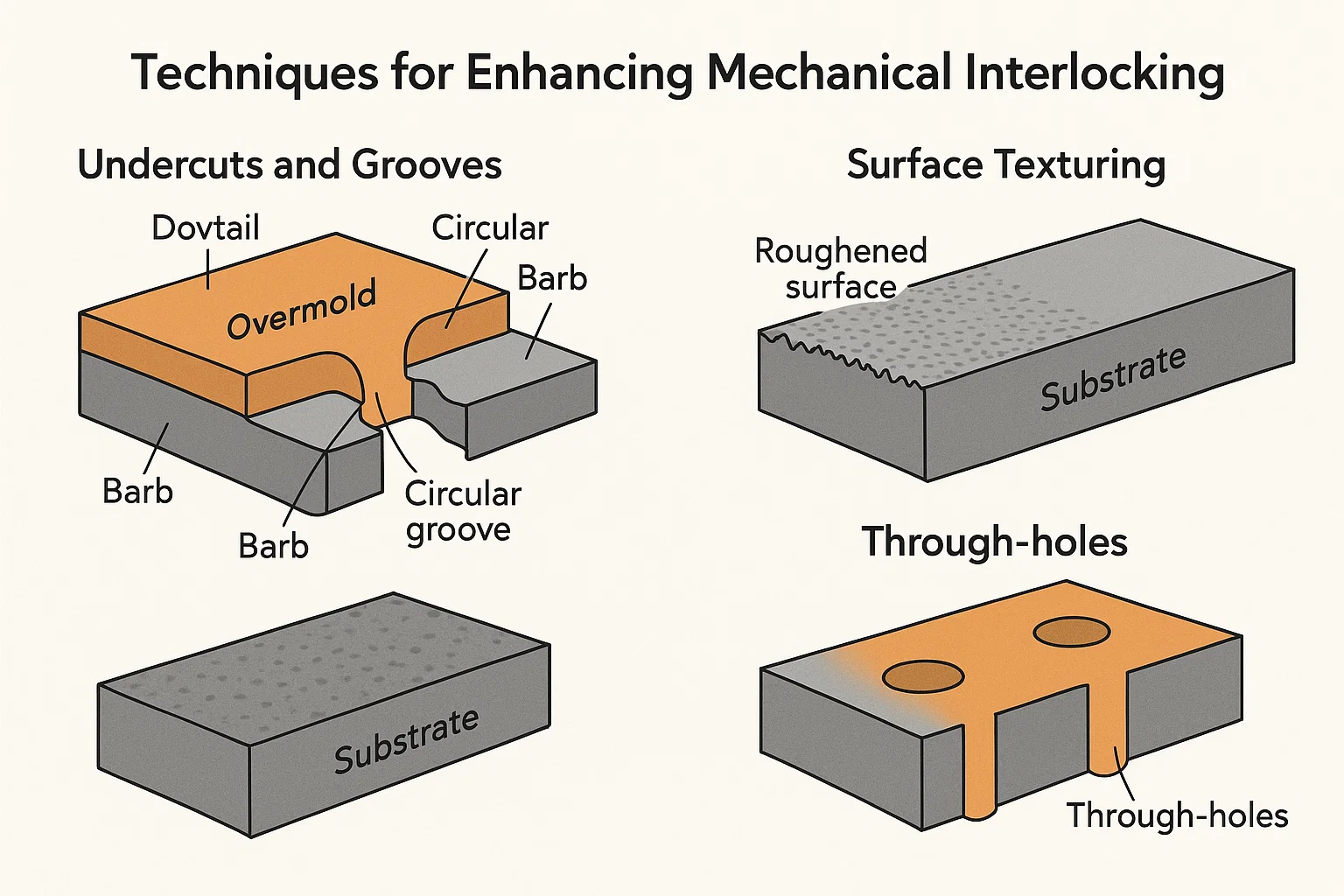

기계식 연동을 향상시키는 기술

화학적 호환성과 최적화 된 처리는 필수적이지만 기계적 연동 과도한 모드에서 강력하고 물리적 인 유대를 보장하기 위해 강력하고 종종 필수 불가결 한 방법으로 나타납니다. 그것은 두 재료 사이에 문자 그립 "을 생성하여 화학적 접착력이 제한되어있는 경우에도 분리를 방지합니다. 이것은 폴리 프로필렌 (PP)과 같은 저 표면 에너지 플라스틱에 부드러운 TPE를 결합하는 것과 같이 화학적 친화력이 좋지 않은 오버 몰딩 재료가 특히 중요합니다.

기계식 연동을 극대화하기위한 주요 설계 기술은 다음과 같습니다.

1. 언더컷 및 그루브 : 기계적 유지를위한 기능 설계

언더컷과 그루브를 기판 내의 미세한 후크 또는 앵커로 생각하십시오. 녹은 오버 몰드 재료가 이러한 특징으로 흐르고 냉각되면 주위를 굳히고 물리적 잠금을 만듭니다.

• 언더컷 : 이것들은 "오버행"또는 더 큰 모양을 만드는 기능입니다. ~ 아래에 개구부보다 표면. 오버 몰드 재료가 식고 줄어들면서 이러한 언더컷으로 단단히 당겨집니다. 예제는 다음과 같습니다.

  • 도베 테일 그루브 : 베이스가 개구부보다 넓은 V 자형 채널.

  • 원형 그루브 : 오버 몰드 재료가 흐르고 그립 할 수있는 고리 또는 채널.

  • 미늘 또는 갈비 : 오버 몰드 재료가 캡슐화하는 기판에 작고 돌출 된 특징.

• 그루브 : 기판 표면의 간단한 채널 또는 홈은 오버 몰드 재료를 채우고 굳을 수있게하여 기계적 키를 만듭니다. 이것들은 똑 바르거나 구부러 지거나 부품의 윤곽을 따라갈 수 있습니다.

디자인 팁 : 언더컷을 설계 할 때는 항상 고려하십시오 초안 각도 오버 몰드 부품 또는 금형 자체를 손상시키지 않고 쉽게 데 몰딩 할 수 있습니다. 언더 컷이 금형의 슬라이드 또는 리프터 메커니즘의 일부가 아닌 경우, 오버 몰드 재료는 방출 중에 약간 변형 될 정도로 유연해야합니다.

2. 표면 텍스처링 : 접착력 증가를위한 거친 표면 생성

부드러운 표면은 기계적 접촉을위한 최소한의 포인트를 제공합니다. 기판에 거칠거나 질감이있는 표면을 만들면 오버 몰드 재료가 흐르고 잡을 수있는 표면적이 크게 증가합니다.

• 대비 된 텍스처 : 가장 간단한 방법은 기판 부분의 곰팡이에 직접 텍스처를 설계하는 것입니다. 이것은 미세한 스티플, 무광택 마감 또는 미묘한 연마 패턴 일 수 있습니다.

• 연마 폭발 : 기판 부분이 성형 된 후에는 샌드 블라스트 또는 그릿 블래스트 될 수 있습니다. 이것은 물리적으로 표면을 거칠게하여 오버 몰드 재료가 흐르고 연동 할 수있는 미세한 피크와 계곡을 만듭니다. 이것은 또한 표면 오염 물질을 제거하는 데 도움이됩니다.

• 레이저 에칭 : 정밀 레이저 에칭은 기판 표면의 복잡하고 고도로 제어 된 텍스처 또는 패턴을 생성하여 특정 영역의 기계적 결합을 최적화 할 수 있습니다.

• 화학 에칭 : 특정 화학 물질은 플라스틱의 표면을 선택적으로 에칭하여 기계적 접착력을 향상시키는 현미경으로 거친 지형을 만듭니다.

혜택: 증가 된 표면적은 기계적 인터 로킹을 향상시킬뿐만 아니라 더 많은 반응성 부위를 노출시켜 화학적 결합을 간접적으로 도울 수 있습니다.

3. 통찰력 : 재료 흐름 및 연동을 위해 구멍 사용

전략적으로 배치 된 통합 통찰력 기판에서 오버 몰드 재료는 완전히 흐르고 다른쪽에 고체 "리벳"또는 "포스트"를 형성 할 수 있습니다. 이것은 매우 강력하고 양면 기계식 잠금 장치를 만듭니다.

• 재료 리벳 : 오버 몰드 재료가 구멍을 통해 흐르면 오버 몰드를 기판에 단단히 고정시키는 재료 "리벳"을 만듭니다.

• 로드 분포 : 다중 통과 홀은 결합 된 인터페이스에 걸쳐 응력을보다 고르게 분포시켜 오버 모드 부품의 전반적인 내구성을 향상시킬 수 있습니다.

• 환기 (간접 이점) : 경우에 따라, 통찰력은 오버 몰링 과정에서 갇힌 공기를 배출하는 데 도움이되어 완전한 충전 및 접촉을 보장 할 수 있습니다.

고려 사항: 통로의 크기와 배치는 중요합니다. 그것들은 좋은 재료 흐름을 허용하기에 충분히 커야하지만 너무 크지 않아서 기판의 구조적 무결성을 손상시킵니다.

---

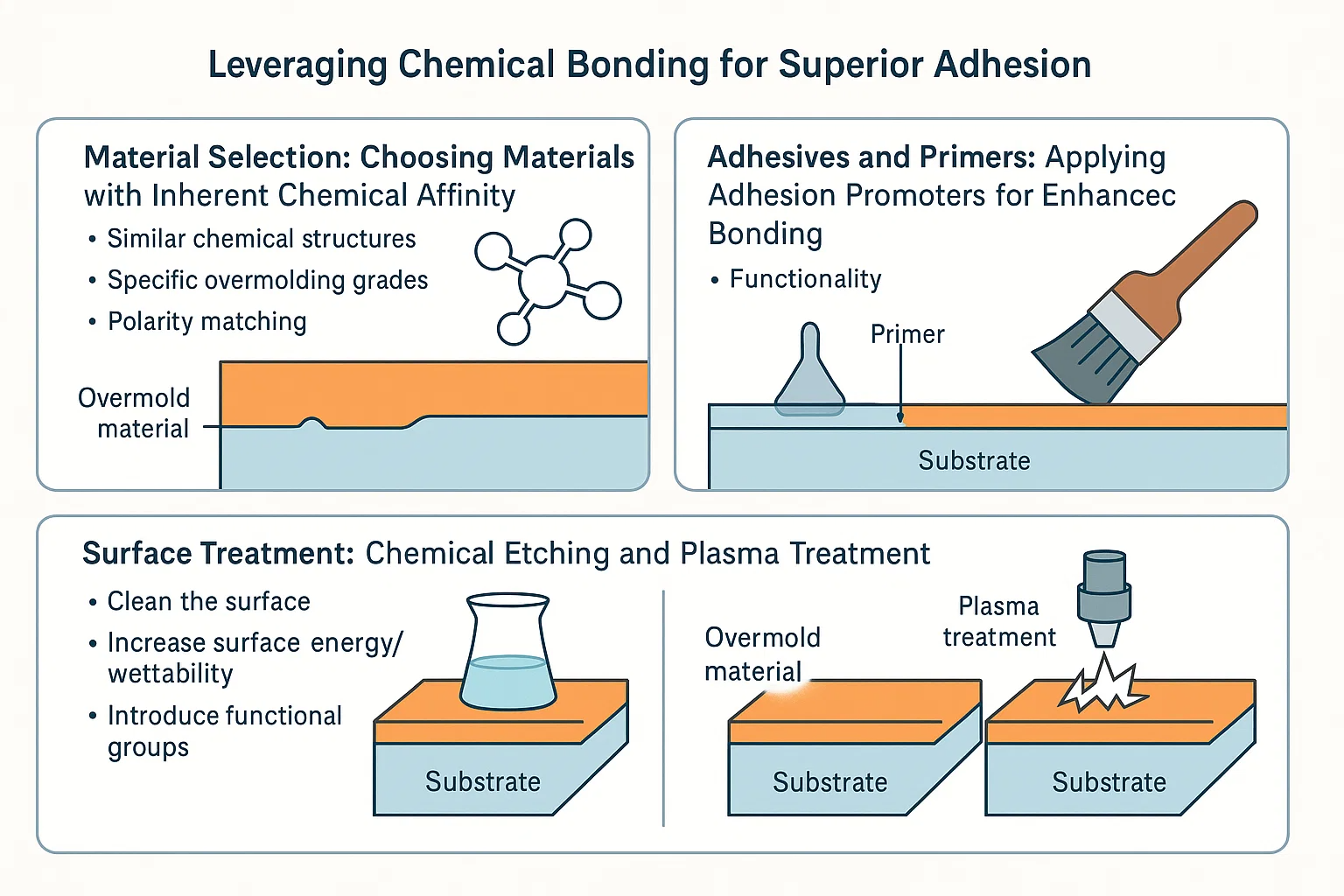

우수한 접착력을위한 화학적 결합 활용

기계적 인터 로킹은 강력한 물리적 앵커를 제공하지만 화학적 결합 가장 높은 수준의 접착력을 제공하여 기판과 오버 몰드 재료 사이에 거의 분리 할 수없는 인터페이스를 만듭니다. 이 방법은 두 중합체 사이의 실제 분자 상호 작용에 의존하여, 두 물질의 응집력 강도보다 종종 더 강한 결합을 초래한다.

1. 재료 선택 : 고유의 화학적 친화력이있는 재료 선택

화학적 결합의 기초는 본질적으로 분자 수준에서 호환되는 재료를 선택하는 데 있습니다. 이것은 중합체 화학에 대한 전문 지식이 중요 해지는 곳입니다.

• 유사한 화학 구조 : 유사한 화학 골격 또는 기능 그룹을 갖는 중합체는보다 쉽게 결합하는 경향이있다. 예를 들어, 확실합니다 열가소성 폴리 우레탄 (TPU) 강한 화학적 결합을 형성하는 것으로 알려져 있습니다 폴리 카보네이트 (PC) 그리고 아크릴로 니트릴 부타디엔 스티렌 (ABS) 공유 된 극성 특성 및 수소 결합 또는 기타 분자 인력에 대한 잠재력으로 인해.

• 특정 오버 몰딩 등급 : 많은 재료 공급 업체가 전문화 된 제공을 제공합니다 과잉 모딩 등급 TPE 또는 다른 폴리머의. 이들 등급은 특정 강성 기판 (예를 들어, 나일론, PE 또는 PP와 결합하도록 설계된 TPE)과의 화학적 반응성 및 접착력을 촉진하는 첨가제 또는 독특한 중합체 사슬 구조를 포함하도록 조작된다.

• 극성 일치 : 비슷한 극성을 가진 물질은 더 잘 상호 작용하는 경향이 있습니다. 극성 재료 (PC, ABS, 나일론)는 다른 극성 재료와 결합 할 가능성이 더 높으며, 비극성 재료 (PP, PE)는 극성 오버 몰드 재료로 우수한 접착력을 달성하기 위해 특정 첨가제 또는 표면 처리가 필요합니다.

재료 공급 업체와 긴밀히 협력하여 특정 애플리케이션을위한 최적의 수지 쌍을 선택하는 것이 종종 화학적 결합을 달성하기위한 가장 간단한 경로입니다.

2. 접착제 및 프라이머 : 강화 된 결합을위한 접착 프로모터 적용

재료 간의 고유 한 화학적 친화력이 제한되어 있거나 추가 보안 계층이 필요할 때 접착제 또는 프라이머 (접착 프로모터) 사용할 수 있습니다. 이 물질은 다리 역할을하여 기판 및 오버 몰 물질과 결합을 만듭니다.

• 프라이머/타이 레이어 : 이들은 일반적으로 오버 몰화 공정 전에 기판에 적용되는 얇은 코팅입니다. 이들은 기판 표면 및 용융 오버 몰드 물질과 반응 할 수있는 화학 그룹을 포함하여 분자 교량을 형성한다.

• 반응성 접착제 : 일부 특수화 된 응용 분야에서, 반응성 접착제의 얇은 층이 적용될 수있다. 그러나 이는 2 차 프로세스 단계를 추가하고 목표가 종종 그러한 단계를 제거하는 목표가있는 대량 주입 과잉 모드에서 덜 일반적입니다.

• 기능 : 프라이머 실리콘 고무에서 플라스틱 또는 금속에서 플라스틱 , 기존의 오버 몰딩을 통한 직접적인 화학적 결합이 어려운 곳.

프라이머에 대한 적용 방법 (스프레이, 디핑, 닦음) 및 건조 조건은 그 효과에 중요합니다.

3. 표면 처리 : 화학 에칭 및 혈장 처리

화학적으로 호환되는 재료를 사용하더라도 표면 오염 물질 또는 낮은 표면 에너지는 결합을 방해 할 수 있습니다. 다양한 표면 처리는 기질이 화학적 상호 작용을보다 수용 할 수 있도록 준비 할 수 있습니다.

• 화학 에칭 : 여기에는 기판 표면을 지형 및 화학적 조성을 현미경으로 변경하는 특정 화학 용액에 노출시키는 것이 포함됩니다. 약한 경계층을 제거하고 반응성 부위를 만들어 표면 에너지를 증가시키고 더 강한 화학적 결합을 촉진 할 수 있습니다. 예를 들어, 일부 폴리올레핀은 화학적으로 에칭되어 결합 성을 향상시킬 수 있습니다.

• 혈장 처리 (대기 또는 진공) : 이 매우 효과적인 방법은 이온화 가스 (플라즈마)를 사용하여 기판 표면의 상단 소수의 원자 층을 수정합니다. 플라즈마 처리는 다음과 같습니다.

  • 표면 청소 : 분자 수준에서 유기 오염 물질을 제거하십시오.

  • 표면 에너지/습윤성 증가 : 녹은 오버 몰드 재료에 표면을보다 "수용 적"으로 만들어보다 효과적으로 퍼질 수 있습니다.

  • 기능 그룹 소개 : 표면에 새로운 화학 그룹을 만들어 오버 몰 물질과 직접 반응하여 공유 결합을 형성합니다.

• 코로나 치료 : 혈장 처리와 유사하게, 코로나 방전 처리는 고주파 전기 방전을 사용하여 필름 및 시트에 일반적으로 사용되는 비공개 물질의 표면 특성을 수정하지만 일부 성형 부품에도 적용하여 습윤성 및 접착력을 향상시킵니다.

적절한 표면 준비 기술과 재료 선택을 전략적으로 결합함으로써 제조업체는 화학적 결합의 모든 잠재력을 잠금 해제하여 탁월하고 오래 지속되는 접착력 및 구조적 무결성을 갖춘 과잉 모드 부품을 초래할 수 있습니다.

---

오버 모딩 프로세스 최적화

완벽한 재료 선택과 훌륭하게 설계된 곰팡이를 사용하더라도 실제 오버 몰딩 프로세스 매개 변수는 강력하고 일관된 결합을 보장하는 Linchpin입니다. 온도, 압력 또는 속도의 작은 편차는 기판과 오버 몰드 재료 사이의 인터페이스의 품질에 크게 영향을 줄 수 있습니다. 이러한 매개 변수의 정확한 제어는 영구적 인 결합을 달성하는 데 중요합니다.

1. 온도 제어 : 용융 온도 및 곰팡이 온도 관리

온도는 오버 모딩에서 이중 역할을하며 재료 흐름과 결합에 영향을 미칩니다.

• 용융 온도 : 곰팡이로 들어가는 용융 오버 몰드 재료의 온도가 중요합니다.

  • 너무 낮음 : 용융 온도가 너무 낮 으면 재료가 쉽게 흐르지 않습니다. 기판 표면을 완전히 적시거나 복잡한 기계적 인터록을 채우지 못하거나 너무 빨리 굳어져 불완전한 접촉과 약한 결합이 발생할 수 있습니다.

  • 너무 높음 : 반대로, 매우 높은 용융 온도는 물질 분해를 일으켜 기계적 특성이 열악하거나 변색 또는 연소를 일으킬 수 있습니다. 특히 기질이 열 변형 온도가 낮은 경우 기판을 변형 시키거나 손상시킬 수 있습니다.

  • 최적의 균형 : 이상적인 용융 온도는 물질의 점도가 우수한 흐름과 습윤을 위해 충분히 낮아서 분해를 일으키지 않고 친밀한 접촉 및 화학적 상호 작용을 촉진합니다.

• 곰팡이 온도 : 곰팡이 자체의 온도는 오버 몰드 재료가 냉각되고 응고되는 방식에 직접적인 영향을 미칩니다.

  • 너무 추워요 : 너무 차가운 곰팡이로 인해 오버 몰 재료가 조기에 "동결"되어 불완전한 충전, 표면 마감이 불량하며 기판과의 접촉이 부적절하여 효과적인 결합을 방지 할 수 있습니다.

  • 너무 뜨겁다 : 지나치게 뜨거운 곰팡이는 사이클 시간을 연장 시키거나, 재료 분해를 유발하거나, 부품이 곰팡이 밖에서 냉각 될 때 과도한 수축 및 헛소리를 초래할 수 있습니다.

  • 기판 고려 사항 : 오버 몰딩의 경우, 금형 온도는 또한 기질의 표면 온도에 영향을 미칩니다. 적절하게 따뜻한 곰팡이는 기판 표면을 약간 유연하게 유지하여 오버 몰 물질의 결합 능력을 향상시키는 데 도움이 될 수 있습니다. 그러나 기판이 변형되도록하는 것만 큼 뜨겁지 않아야합니다.

2. 압력 및 분사 속도 : 최적의 재료 흐름을위한 매개 변수 조정

오버 몰드 재료가 공동으로 들어가는 힘과 속도는 적절한 충전 및 접착력에 필수적입니다.

• 주입 속도 :

  • 너무 느리게 : 느린 주입 속도는 캐비티를 완전히 채우거나 기판에 밀접하게 접촉하기 전에 용융 물질의 조기 냉각으로 이어질 수 있습니다. 이로 인해 짧은 샷, 흐름 라인 및 약한 본드 영역이 발생할 수 있습니다.

  • 너무 빨리 : 지나치게 빠른 주입 속도로 인해 "제트 팅"(통제되지 않은 흐름이 발생하지 않음), 공기 포획 (공극 또는 약점으로 이어지는) 또는 기판 표면을 침식시킬 수 있습니다.

  • 통제 채우기 : 최적의 주입 속도는 용융 재료가 공동을 균일하게 채우고 기판 표면을 완전히 적어 놓고 최대 접촉 및 기계적 연동을 촉진하는 부드러운 층류를 보장합니다.

• 주입 압력 (충전 압력 및 유지/포장 압력) :

  • 충전 압력 : 이것은 초기 충전 단계에서 사용되는 압력입니다. 충분한 압력으로 재료가 공동의 모든 부분, 특히 기계적 인터 로킹을 위해 설계된 복잡한 특징에 도달 할 수 있습니다.

  • 유지/포장 압력 : 금형이 채워지면 특정 지속 시간 동안 유지 압력이 적용됩니다. 이 압력은 구멍에 추가 물질을 포장하여 식별 할 때 재료 수축을 보상합니다. 이것은 결합 강도에 매우 중요합니다. 적절한 유지 압력이 없으면 오버 몰드 재료는 기판에서 벗어날 수 있으며, 공극, 싱크 자국 및 결합 실패를 초래할 수 있습니다. 재료가 고화 될 때까지 친밀한 접촉이 유지되도록합니다.

3. 냉각 속도 : 수축과 응력을 최소화하기위한 냉각 제어

과잉 모드 부분이 냉각되는 속도는 내부 응력과 결합의 무결성에 크게 영향을 미칩니다.

• 균일 한 냉각 : 불균일 한 냉각은 오버 몰드와 기판 재료 사이의 차별적 수축으로 이어질 수 있으며, 시간이 지남에 따라 휘파람, 균열 또는 박리를 유발할 수있는 내부 응력을 만듭니다. 최적화 된 냉각 채널을 갖춘 적절한 금형 설계는 냉각 속도를 보장하는 데 도움이됩니다.

• 냉각 시간 : 곰팡이에서 충분한 냉각 시간은 오버 몰 재료가 완전히 고형화되고 기판으로부터 변형되거나 분리되지 않고 방출력을 견딜 수있을 정도로 충분한 강도를 개발할 수 있도록 필요하다. 부품을 너무 일찍 꺼내면 초기 본드가 손상 될 수 있습니다.

• 스트레스 최소화 : 제어 냉각은 부분 내에서 잔류 응력을 최소화하는 데 도움이됩니다. 특히 재료 인터페이스에서 높은 잔류 응력은 장기 결합 실패의 일반적인 원인입니다.

이러한 공정 매개 변수를 마스터하려면 종종 사이클의 각 단계를 미세 조정할 수있는 정교한 사출 성형기를 통해 정확한 기계 제어가 필요합니다. 부품 품질 및 채권 무결성을 기반으로 한 지속적인 모니터링 및 조정은 성공적인 오버 몰딩에 필수적입니다.

---

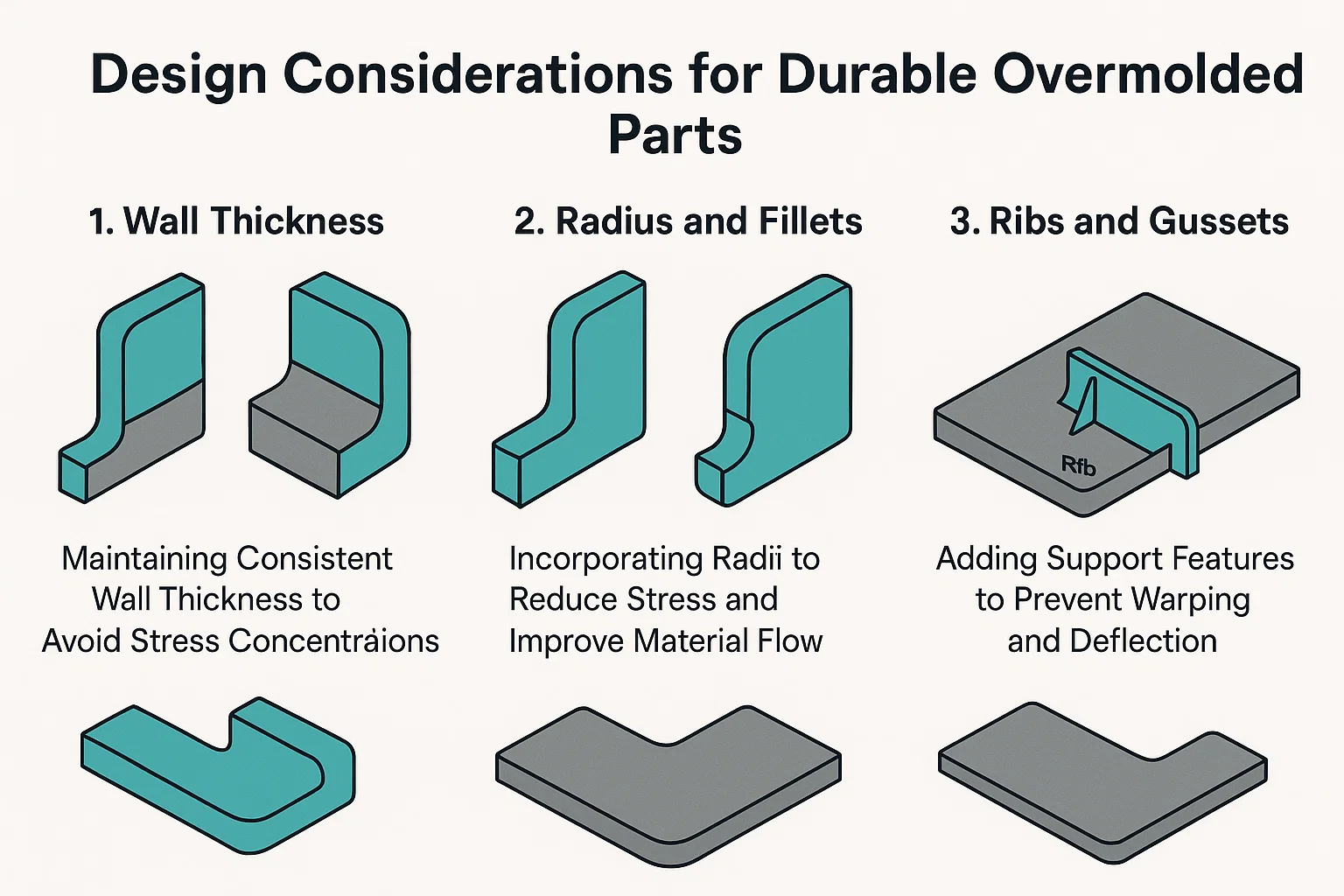

내구성있는 과도한 부분에 대한 설계 고려 사항

자료가 기계로 들어가기 오래 전에 과잉 몰딩의 강한 결합이 시작됩니다. 지능형 제품과 곰팡이 설계로 시작합니다. 사려 깊은 디자인은 스트레스를 최소화하고, 적절한 재료 흐름을 보장하며, 본질적으로 본드를 강화시키는 기능을 통합하여 내구성 있고 신뢰할 수있는 오버 콜드 부품으로 이어집니다.

1. 벽 두께 : 응력 농도를 피하기 위해 일관된 벽 두께 유지

플라스틱 부품 디자인에서 가장 기본적인 규칙 중 하나는 오버 모딩에 직접 적용됩니다. 일관된 벽 두께를 유지하십시오 .

• 문제: 벽 두께의 급격한 변화는 재료가 다른 속도로 식히고 축소되는 영역을 만듭니다. 이 차동 냉각은 이어집니다 내부 스트레스 과도한 모드 재료 내에서 및 기판과의 계면에서. 이러한 스트레스는 뒤틀림, 싱크 자국, 또는 가장 과도하게 과잉 모드로 나타날 수 있습니다. 박리 및 채권 실패 시간이 지남에 따라.

• 해결책: 가능한 한 벽 두께로 오버 몰 층을 설계하십시오. 부품 형상으로 인해 두께 변화가 피할 수없는 경우 점진적인 전환 (예 : 날카로운 계단 대신 길고 부드러운 테이퍼 사용)을 구현하십시오. 이것은 더 균일하게 냉각을 허용하고 결합 라인에서 응력 농도를 최소화합니다.

2. 반경 및 필레 : 응력을 줄이고 재료 흐름을 개선하기위한 반경을 포함

날카로운 모서리는 플라스틱 부품의 악명 높은 응력 집중 장치입니다. 오버 몰화에서 그들은 결합 무결성에 대한 이중 위협을 일으킨다.

• 스트레스 농도 : 내부 날카로운 모서리 (오버 몰드 재료가 기판을 충족하는 경우)는 국소화 된 응력 지점을 만들어 부하 또는 온도 변화 하에서 균열 또는 벗겨지는 데 취약합니다. 외부 날카로운 모서리도 약점이 될 수 있습니다.

• 열악한 재료 흐름 : 녹은 플라스틱은 매끄럽게 흐르는 것을 선호합니다. 날카로운 모서리는 저항을 생성하여 잠재적으로 불완전한 충전, 공극 또는 물질이 기질을 완전히 습하고 캡슐화하는 데 어려움을 겪는 약한 영역으로 이어집니다.

• 해결책: 관대합니다 반경 (둥근 외부 모서리) 그리고 필레 (둥근 내부 모서리) 오버 몰드 디자인 내의 모든 전환 및 교차점에서 오버 몰드가 접촉 할 기판에서.

  • 이익: 반경과 필레는 더 부드러운 재료 흐름을 허용하고, 응력 농도를 줄이고, 부품 강도를 향상 시키며, 성형 성을 향상시켜 더 강력한 결합에 기여합니다. 벽 두께의 0.5 ~ 1.0 배의 반경을 목표로합니다.

3. 갈비뼈와 거렛 : 뒤틀림 및 편향을 방지하기위한 지원 기능 추가

플라스틱 부품에 강성과 강도를 추가하는 것으로 주로 알려져 있지만, 올바르게 설계된 갈비뼈와 거셋은 부품의 변형을 방지함으로써 과도한 폴딩의 결합 무결성을 간접적으로 지원할 수 있습니다.

• warpage 방지 : 과잉 화일 재료의 넓고 평평한 영역은 식히면서 뒤틀리기 쉽습니다. 오버 몰이 기판에서 멀리 떨어진 경우, 결합은 필연적으로 실패합니다. 갈비 살 부품의 비 흡연 측면에 추가 된지지 벽이 얇습니다. 그들은 상당한 질량을 추가하거나 과도한 벽 두께를 요구하지 않고 강성을 증가시킵니다.

• 처짐 감소 : 거렛 벽과 보스의 교차점 또는 갈비뼈의 바닥에 종종 배치 된 삼각지지 구조입니다. 그들은 처짐을 방지하고 모서리를 강화합니다.

• 간접 채권 보호 : 오버 몰드 부분의 전체 형상 및 치수 안정성을 유지함으로써, 갈비뼈와 거렛은 기판과 오버 몰드 재료가 의도 된 구성에 남아 있도록하여 응력을 막을 수있는 응력을 방지합니다. 그들은 1 차 결합 메커니즘 (기계적 또는 화학 물질)의 무결성을 유지하는 데 도움이됩니다.

디자인 팁 : 오버 모드 부품에 대한 갈비뼈를 설계 할 때는 미용 측면의 싱크 자국을 피하기 위해 두께가 공칭 벽 두께의 백분율 (일반적으로 40-60%)인지 확인하십시오. 또한, 손쉬운 곰팡이 배출을위한 적절한 초안 각도가 있는지 확인하십시오.

사례 연구 : 성공적인 오버 모딩 응용 프로그램

실제 제품에 오버 몰딩 원칙이 어떻게 적용되는지 보는 것이 강력한 채권을 달성하는 데있어 힘과 다양성을 이해하는 가장 좋은 방법입니다. 사용자 경험 향상부터 중요한 기능 보장에 이르기까지 오버 몰딩은 다양한 산업의 핵심 인 에이 블러입니다.

1

의료 기기 산업은 극도의 정밀, 생체 적합성, 종종 멸균을 견딜 수있는 능력을 요구합니다. 오버 몰딩은 안전하고 편안하며 기능적인 의료 제품을 만드는 데 중요합니다.

• 수술 수공구 및 핸들 : 메스부터 내시경 도구에 이르기까지 많은 수술기구는 과다 몰드 그립을 특징으로합니다.

  • 유대 성공 : 강성 플라스틱 (엿보기 또는 ABS와 같은)은 구조적 코어를 형성하지만 부드럽고 종종 의료 등급 TPE (열가소성 엘라스토머) 그립 영역에 과도하게 모딩됩니다. 채권은 중요한 절차 중에 그립이 미끄러지지 않도록하여 외과 의사 통제 및 환자 안전을 향상시킵니다.

  • 사용 된 기술 : 기계적 연동 (예 : 단단한 손잡이의 작은 질감 기능 또는 언더컷)는 종종 화학적으로 호환되는 의료 등급 TPE 기판에 대한 강한 접착력을 위해 구체적으로 제형. TPE의 선택은 멸균 사이클에 대한 생체 적합성과 저항을 보장합니다.

• 유체 전달 시스템 (예 : IV 드립 세트, 카테터) : 오버 몰딩은 안전한 연결을 생성하고 유체 경로에서 누출을 방지하는 데 사용됩니다.

  • 유대 성공 : 강성 커넥터 (예 : PC 또는 ABS)는 유연한 생체 적합성 TPE 또는 실리콘으로 오버 콜링되어 누출 방지 씰 또는 부드럽고 환자 친화적 인 인터페이스를 생성 할 수 있습니다. 이는 접착제의 필요성을 제거하고 어셈블리 단계를 줄입니다.

  • 사용 된 기술 : 화학적 결합 밀폐 인감을 보장하기 위해 여기서 가장 중요합니다. 특수 실리콘 또는 TPE 등급은 의료 플라스틱에 대한 고유 접착 특성을 위해 선택됩니다. 표면 활성화 최적의 분자 융합을위한 강성 기판상의 (예를 들어, 혈장 처리).

2. 자동차 구성 요소 : 자동차 산업의 오버 몬딩 솔루션

자동차 부문은 내구성, 소음 감소 및 프리미엄 느낌을 목표로 기능적 및 미적 개선을 위해 과도한 모드를 활용합니다.

• 내부 트림 및 버튼 : 자동차 인테리어는 대시 보드 버튼, 시프터 손잡이 및 도어 핸들 그립과 같은 기능에 대해 오버 몰링을 자주 사용합니다.

  • 유대 성공 : 단단한 ABS 또는 PC 기판은 염기를 형성하며, 소프트 터치 TPE로 과도하게 발산됩니다. 이것은 촉각적이고 편안한 느낌과 개선 된 인체 공학을 제공하는 반면, 결합은 수년간의 사용 및 온도에 노출 된 후에도 소프트 터치 층이 필링하는 것을 방지합니다.

  • 사용 된 기술 : 집중하십시오 재료 호환성 TPE와 선택된 강성 플라스틱 (예 : ABS/PC의 특정 TPE 등급) 사이. 기계적 연동 기판의 미묘한 질감이나 특징을 통해 전단력에 대한 결합을 더욱 강화시킵니다.

• 개스킷 및 물개 : 오버 몰딩은 플라스틱 하우징이나 부품에 직접 통합 된 씰을 생성하는 데 점점 더 많이 사용됩니다.

  • 유대 성공 : 조립 해야하는 별도의 O- 링 또는 개스킷 대신, 유연한 재료 (TPE 또는 특수 고무와 같은)가 강성 플라스틱 하우징 (예 : 엔진 덮개, 센서 하우징)에 직접 과도하게 발산됩니다. 이것은 유체 유입이나 먼지를 방지하는 데 매우 효과적이고 신뢰할 수있는 씰을 만듭니다.

  • 사용 된 기술 : 주로 의존합니다 화학적 결합 그리고 정확한 금형 설계 . 오버 몰드 재료는 밀봉 특성과 강성 성분에 화학적으로 부착하는 능력을 위해 선택됩니다. 프로세스 매개 변수 제어 (예 : 주입 압력) 연속 씰에 대한 완전한 충전 및 친밀한 접촉을 보장합니다.

3. 소비자 전자 장치 : 전자 장치 및 인클로저의 응용

소비자 전자 제품은 내구성 향상, 방수 및 사용자 편의성을 위해 오버 몰화의 이점을 얻습니다.

• 웨어러블 장치 (예 : 스마트 워치, 피트니스 트래커) : 밴드, 때로는 장치 하우징의 일부조차도 과도하게 고정되어 있습니다.

  • 유대 성공 : 견고한 내부 프레임 또는 센서 모듈 (종종 PC 또는 금속)은 유연한 실리콘 또는 TPE로 오버 몰드되어 편안하고 피부 친화적 인 스트랩 또는 방수성 인클로저를 만듭니다. 본드는 굽힘, 땀 및 매일 마모를 견딜 수 있어야합니다.

  • 사용 된 기술 : 비판적 사용 기계적 연동 (예 : 단단한 인서트의 구멍, 갈비뼈 또는 특별히 설계된 앵커 포인트)와 함께 화학적 결합 플라스틱 또는 금속에 부착하도록 설계된 TPE 또는 LSR (액체 실리콘 고무)의 특수한 오버 몰링 등급을 통해. 표면 준비 (예 : 금속 삽입물에 대한 혈장 처리)가 일반적입니다.

• 전동 공구 핸들 및 그립 : 의료 도구와 마찬가지로 전동 공구는 더 나은 인체 공학 및 진동 감쇠를 위해 과도한 그립을 사용합니다.

  • 유대 성공 : 내구성이 뛰어나고 충격에 강한 플라스틱 바디 (예 : PA, ABS)는 부드러운 TPE 또는 고무로 과잉 화됩니다. 본드는 안전하고 편안한 그립을 제공하여 사용자의 피로를 줄이고 습한 조건에서도 미끄러짐을 방지합니다.

  • 사용 된 기술 : 의 조합 기계적 연동 (예 : 공격적인 텍스처링, 단단한 손잡이의 언더컷) 및 최적화 된 프로세스 매개 변수 오버 몰드 자료가 그립 기능을 완전히 캡슐화하도록합니다. 재료 선택은 선택한 엔지니어링 플라스틱에 좋은 합감과 강력한 접착력을 가진 TPE에 중점을 둡니다.
