사출 성형을 위한 소프트 툴링과 하드 툴링: 종합 가이드

소개

제조업의 세계에서는 사출 성형 일관된 고품질 플라스틱 부품 생산에 대한 최고의 표준으로 남아 있습니다. 그러나 가장 큰 진입 장벽은 일반적으로 플라스틱 수지의 비용이 아니라 곰팡이 (또는 "도구") 자체.

제품 설계자와 엔지니어에게 "툴링 전략"은 프로젝트 라이프사이클에서 가장 중요한 결정인 경우가 많습니다. 잘못된 선택으로 인해 수천 달러의 예산이 낭비될 수 있으며, 반대로 주문을 이행하기도 전에 금형이 닳아 없어질 수 있습니다.

업계에서는 일반적으로 금형 제작을 두 가지 범주로 나눕니다. 소프트 툴링 그리고 하드 툴링 . 이름은 물리적 질감의 차이를 의미하지만 실제로는 금형 재료의 금속성, 가공 속도 및 수명에 차이가 있습니다.

이 가이드에서는 예산, 일정 및 생산량에 맞는 경로를 결정하는 데 도움이 되도록 이 두 가지 접근 방식 간의 기술적, 상업적 차이점을 살펴봅니다.

소프트 툴링이란 무엇입니까?

소프트 툴링 일반적으로 기존 공구강보다 부드럽고 절단하기 쉬운 재료로 가공된 금형을 말합니다. 이는 프로토타입 제작, 브릿지 생산, 소량 제조(일반적으로 부품 50~5,000개)에 널리 사용되는 방법입니다.

"부드럽다"는 것은 금형이 고무처럼 유연하다는 것을 의미하지 않는다는 점을 분명히 하는 것이 중요합니다. 거의 항상 금속으로 만들어지지만, 열처리된 강철만큼 경도가 극도로 부족한 금속입니다.

공통재료

• 알루미늄 합금: 소프트 툴링에 사용되는 가장 일반적인 재료는 알루미늄입니다. 다음과 같은 고급 합금 알루미늄 7075 또는 QC-10 강도가 높고 가공성이 우수하여 자주 사용됩니다.
• 온화한 강철: 때때로 낮은 등급의 비경화 강철이 연질 공구에 사용되지만 냉각 특성 때문에 알루미늄이 선호됩니다.
• 3D 프린팅된 복합재: 매우 특정한 초저용량 케이스에서는 3D 프린팅된 폴리머 몰드가 사용되지만 품질이 매우 빠르게 저하됩니다.

소프트 툴링의 장점

1. 초기 비용 절감: 알루미늄은 강철보다 가공하기가 훨씬 쉽습니다. CNC 절단기의 마모가 적고 훨씬 더 빠른 속도로 가공할 수 있습니다. 이를 통해 초기 툴링 비용을 줄일 수 있습니다. 30% ~ 50% 하드 툴링에 비해.
2. 더욱 빨라진 리드타임: 재료가 더 부드럽고 가공 후 열처리가 필요하지 않기 때문에 부드러운 공구를 즉시 사용할 수 있습니다. 1~2주 , 단단한 공구의 경우 4~8주가 소요되는 것과 비교됩니다.
3. 우수한 열전도율: 이는 종종 간과되는 기술적 이점입니다. 알루미늄은 열을 전달합니다 5배 더 빨라짐 공구강보다 이를 통해 플라스틱이 더 빨리 냉각되고 응고될 수 있어 주기 시간이 크게 단축되고 잠재적으로 부품 가격이 낮아집니다.
4. 수정 용이성: 설계 변경이 필요한 경우 경화강을 수정하는 것보다 기존 알루미늄을 가공하여 치수를 늘리는 것이 더 쉽습니다.

소프트 툴링의 단점

1. 제한된 공구 수명: 알루미늄은 유리로 채워진 플라스틱으로 인해 부식되기 쉽고 기계의 조임력으로 인해 마모됩니다. 소프트 공구는 일반적으로 치수가 표류하거나 플래시(과잉 플라스틱)가 나타나기 시작하기 전까지 1,000~10,000주기 동안 지속됩니다.
2. 표면 마감 제한: 소프트 툴링 cannot maintain a high-gloss “mirror” polish (SPI A-1 or A-2). The metal is too soft and will scratch during part ejection. It is better suited for matte or textured finishes.
3. 깨지기 쉬운 분할선: 금형의 두 반쪽이 만나는 모서리는 쉽게 둥글게 되거나 찌그러질 수 있어 부품에 외관상 결함이 발생할 수 있습니다.

하드 툴링이란 무엇입니까?

하드 툴링 제조업 세계의 일꾼을 만들어냅니다. 이러한 금형은 수백만 번의 사이클, 고온 및 연마재를 견딜 수 있는 고급 강철로 가공됩니다. 이는 대량생산의 기준입니다.

공통재료

• P20 강철: "클래스 102" 금형에 자주 사용되는 사전 경화 공구강입니다. 내구성이 있지만 완전히 경화된 강철만큼 부서지지는 않습니다.
• H13 강철: 대량 생산을 위한 업계 표준입니다. 마모와 열피로를 방지하기 위해 극도의 경도(Rockwell C 48-52)로 열처리되었습니다.
• 스테인레스 스틸(420): PVC나 기타 부식성 플라스틱을 성형하는 등 내식성이 필요한 경우에 사용됩니다.

하드 툴링의 장점

1. 높은 볼륨 내구성: 적절하게 유지관리된 H13 강철 공구는 다음 작업을 수행할 수 있습니다. 1백만 주기 큰 마모 없이.
2. 엄격한 공차: 경강은 견고하며 복잡한 부품에 필요한 높은 사출 압력에서도 변형되지 않습니다. 이를 통해 매우 엄격한 치수 정확도가 가능합니다.
3. 우수한 표면 마감: 하드 툴링 is required for high-gloss, optical-grade finishes. The steel is hard enough to be polished to a mirror shine without scratching.
4. 복잡한 작업: 하드 툴링 is better suited for complex side-actions, sliders, and lifters that are required for parts with undercuts.

하드 툴링의 단점

1. 높은 초기 투자: 원자재 가격이 비싸고 경화강을 가공하려면 EDM(방전 가공)과 느린 CNC 절단 속도가 필요한 경우가 많습니다. 비용은 소프트 툴링보다 상당히 높습니다.
2. 긴 리드타임: 거친 가공, 응력 완화, 열처리 및 최종 연삭/연마 사이에 하드 툴링에는 종종 시간이 걸립니다. 4~12주 완료합니다.
3. 수정이 어려움: 강철 도구는 일단 경화되면 변경하기가 어렵습니다. 종종 용접과 재연삭이 필요하며, 이로 인해 도구에 "증인 표시"가 남고 비용이 많이 들 수 있습니다.

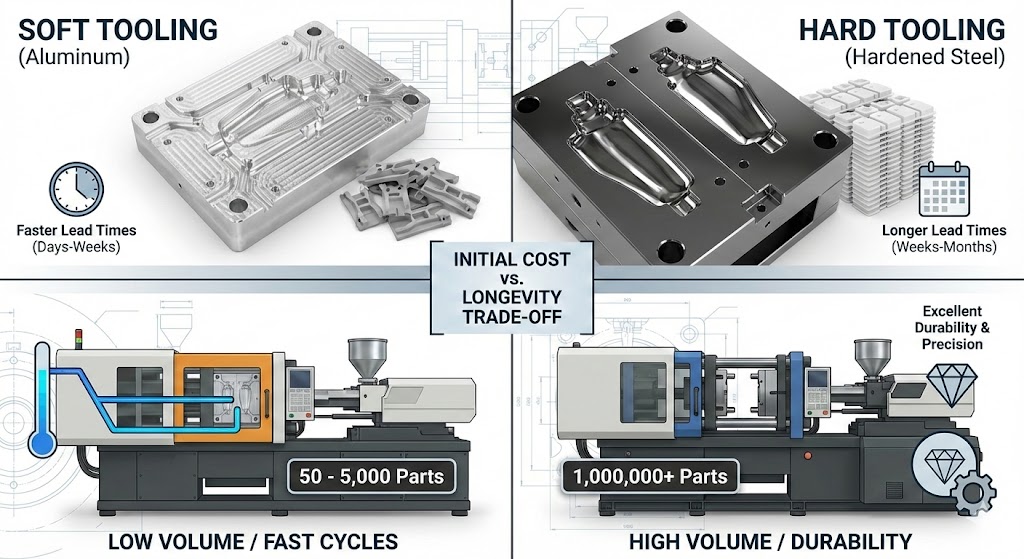

빠른 요약: 절충안

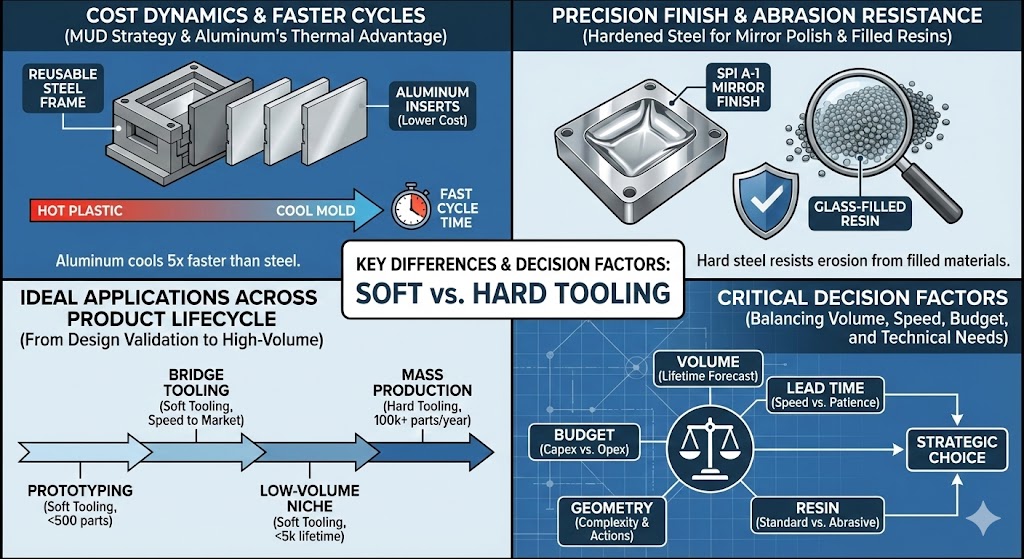

주요 차이점: 심층 분석

위의 정의는 일반적인 장단점을 간략하게 설명하지만, 정보를 바탕으로 제조 결정을 내리려면 미묘한 차이점을 이해하는 것이 중요합니다.

1. 비용 역학과 "MUD" 전략

가장 눈에 띄는 차이점은 초기 비용입니다. 알루미늄 가공 속도가 더 빠르고 가공 후 열처리가 필요하지 않기 때문에 소프트 툴링은 훨씬 저렴합니다. 하드 툴링에는 고가의 강철 합금, 느린 가공 속도, 그리고 종종 복잡한 방전 가공(EDM) 공정이 포함되어 경화 금속으로 형상을 태워버립니다.

그러나 비용이 항상 이분법적인 것은 아닙니다. 업계에서 사용되는 일반적인 중간 지점은 마스터 유닛 다이(MUD) 시스템.

• 전략: 성형기는 기계에 고정되는 재사용이 가능한 범용 강철 금형 베이스(프레임)를 사용합니다. 그들은 연강이나 알루미늄으로 더 작은 "인서트"(특정 부품을 형성하는 코어 및 캐비티)만 가공합니다.
• 이점: 무거운 강철 기반 구조에 대한 비용을 지불하지 않아도 되므로 표준 성형 기계를 계속 활용하면서 프로토타입 제작이나 교량 툴링에 대한 진입 비용을 크게 낮출 수 있습니다.

2. 사이클타임과 열전도율

이는 흔히 가장 간과되는 차별화 요소입니다. 부품을 생산할 수 있는 속도는 용융된 플라스틱을 얼마나 빨리 냉각할 수 있는지에 따라 크게 달라집니다.

• 소프트 툴링 Advantage: 알루미늄은 강철보다 열전도율이 훨씬 높습니다. 플라스틱에서 열을 훨씬 빨리 빼내므로 부품이 더 빨리 굳어집니다. 5,000개의 부품을 생산하는 경우 알루미늄 공구의 더 빠른 사이클 시간은 때때로 매우 저렴한 강철 공구에 비해 높은 초기 비용을 상쇄할 수 있습니다.
• 하드 툴링 Reality: 강철은 열을 더 오래 유지합니다. 하드 툴링으로 빠른 사이클 시간을 달성하려면 복잡하고 천공된 내부 냉각 채널("형각적 냉각")이 필요한 경우가 많으므로 툴링 비용이 더욱 증가합니다.

3. 표면조도 및 정밀도

부품에 거울 같은 광학 마감(SPI A-1 또는 A-2)이 필요한 경우, 하드 툴링은 필수입니다. .

• 알루미늄은 너무 부드러워서 오랫동안 높은 광택을 유지할 수 없습니다. 성형 사이클의 배출 단계에서는 수백 번의 샷 후에 표면이 미세하게 긁혀 광택 마감이 저하됩니다.
• 경화강은 수십만 주기 동안 흠집 없는 광택을 유지할 만큼 탄력이 있습니다.

마찬가지로 매우 엄격한 공차(예: ±0.001인치)가 필요한 부품의 경우 높은 사출 압력에서도 휘어지거나 휘어지지 않아 일관된 부품 치수를 보장하는 경강이 선호됩니다.

4. 재질적합성(마모성)

선택한 플라스틱 수지에 따라 필요한 도구가 결정됩니다. 폴리프로필렌(PP)이나 ABS와 같은 표준 플라스틱은 금형에 비교적 부드럽습니다.

그러나 엔지니어링 등급의 수지는 종종 다음과 같은 첨가제를 포함합니다. 유리 섬유 또는 미네랄 필러 힘을 더하기 위해. 이러한 재료는 금형 내부에서 액체 사포처럼 작용합니다. 알루미늄 연질 도구에 주입된 유리 충전 나일론은 게이트와 표면 세부 사항을 빠르게 침식하여 1,000회 미만의 샷으로 도구를 파괴합니다. 이러한 마모에 저항하려면 강화된 H13 강철이 필요합니다.

이상적인 애플리케이션

올바른 툴링 전략을 선택하는 것은 전적으로 제품 개발 라이프사이클의 어느 위치에 있는지에 달려 있습니다.

연질 툴링에 가장 적합한 응용 분야(알루미늄/연강)

• 프로토타입 제작 및 설계 검증: 값비싼 강철 도구를 사용하기 전에 적합성, 형태, 기능을 테스트하기 위해 실제 생산 자재에 50~200개의 부품이 필요한 경우.
• 시장 테스트: 무역 박람회나 제한된 베타 릴리스에 대한 소비자의 관심을 측정하기 위해 소규모 배치를 생산합니다.
• 브리지 툴링: 다른 곳에서 제작되는 대용량 하드 툴의 긴 리드 타임을 기다리면서 소프트 툴을 신속하게 제작하여 즉시 부품 공급을 시작하는 중요한 전략입니다.
• 소량 틈새 제품: 총 수명 수요가 5,000개 미만인 제품으로 하드 툴링에 대한 투자가 결코 성과를 내지 못할 것입니다.

하드 툴링에 가장 적합한 응용 분야(경화강)

• 대량 대량 생산: 연간 100,000~수백만 개의 부품(예: 가전제품, 자동차 부품, 병뚜껑)이 필요한 프로젝트.
• 연마재: 부드러운 툴링을 씹을 수 있는 유리 충전 또는 미네랄 충전 수지로 만든 부품.
• 고정밀 요구 사항: 수백만 주기에 걸쳐 치수 안정성이 중요한 기어, 의료 기기 또는 전자 커넥터.
• 높은 외관 요구사항: 지속적인 고광택 마감 또는 복잡하고 일관된 질감이 필요한 부품.

선택할 때 고려해야 할 요소

소프트 툴링과 하드 툴링 결정을 내릴 때 다음 5가지 중요한 요소를 기준으로 프로젝트를 평가하세요.

1. 총 생산량(평생)
이것이 기본 필터입니다. 수명 예측이 부품 수 5,000개 미만이라면 소프트 툴링부터 살펴보세요. 50,000개 이상이면 하드 툴링이 거의 확실히 올바른 경로입니다. 그 사이의 회색 영역에는 더 깊은 비용 분석이 필요합니다.

2. 시장 출시 속도(리드 타임)
중요한 출시 기한을 맞추기 위해 3주 안에 부품이 필요합니까, 아니면 3개월이 있습니까? 속도가 가장 중요하다면 신속하게 납품할 수 있는 유일한 옵션은 소프트 툴링입니다. 하드 툴링은 느리고 신중한 프로세스입니다.

3. 예산 제약(Capex vs. Opex)
초기 자본 지출(Capex)로 인해 제약을 받고 있습니까? 부드러운 툴링은 초기 스티커 가격을 낮춥니다. 그러나 자본이 있는 경우 하드 툴링은 장기적으로 더 낮은 단가를 제공하여 운영 지출(Opex)을 줄입니다.

4. 부품 형상 및 복잡성
두 방법 모두 복잡한 형상을 처리할 수 있지만 복잡한 슬라이더, 언더컷용 리프터, 나사산 부품의 나사 풀기 메커니즘과 같은 금형 내부의 복잡한 "작업"에는 하드 툴링이 더 적합합니다. 이러한 움직이는 부품은 연한 금속으로 제작되면 빨리 마모됩니다.

5. 수지 소재
위에서 언급한 대로 BOM에 유리 충전 나일론 30%가 필요한 경우 수량에 관계없이 하드 툴링에 대한 예산을 책정해야 합니다. 연마재에 부드러운 툴링을 사용하는 것은 잘못된 경제성입니다.

비용 분석: 소프트 툴링과 하드 툴링

결정은 종종 수학 문제로 귀결됩니다. 총소유비용(TCO) . 부품의 장기적인 "부품 가격"과 금형의 초기 "스티커 가격"의 균형을 맞춰야 합니다.

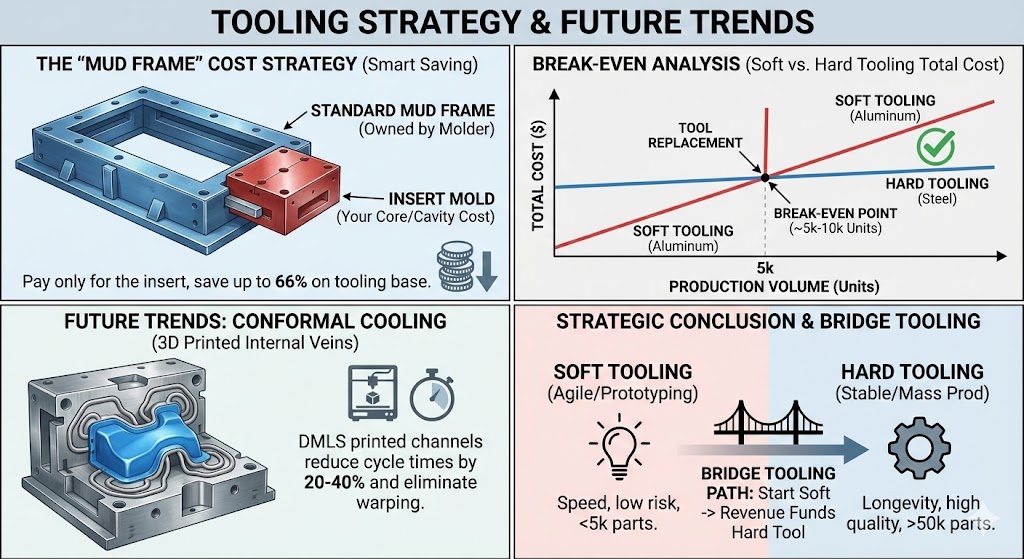

1. “MUD 프레임” 전략(Pro Tip)

전체 비용을 확인하기 전에 다음 사항을 알아야 합니다. 마스터 유닛 다이(MUD) 삽입.
무겁고 비싼 전체 맞춤형 몰드 베이스를 구입하는 대신 "MUD 인서트"를 사용할 수 있습니다. 이것은 성형업체가 소유한 표준 프레임으로, 특정 코어와 캐비티를 밀어넣습니다.

• 비용 영향: 이를 통해 초기 툴링 비용을 줄일 수 있습니다. 최대 66% 왜냐하면 구조적 몰드 베이스에 대해서는 비용을 지불하지 않고 성형 영역에만 비용을 지불하기 때문입니다.
• 최고의 대상: 크기가 6인치 미만인 부품에 대한 소프트 및 하드 툴링 전략.

2. 가설적 분석: “플라스틱 하우징”

손익 분기점이 어디에 있는지 알아보기 위해 표준 플라스틱 하우징(약 4" x 4")에 대한 실제 시나리오를 살펴보겠습니다.

손익분기점 분석:

• 1,000개 단위:

  • 소프트 툴링 Total: $3,500 ($1.20 * 1,000) = $4,700
  • 하드 툴링 Total: $12,000 ($1.45 * 1,000) = $13,450
  • 승자: 소프트 툴링 산사태로.

• 20,000개 단위:

  • 소프트 툴링 Total: 4개의 새로운 금형 필요($14,000) 부품($24,000) = $38,000
  • 하드 툴링 Total: 금형 1개($12,000) 부품($17,000 @ 대량 요금) = $29,000
  • 승자: 하드 툴링 .

교훈: "교차점"은 일반적으로 다음 사이에서 발생합니다. 5,000 및 10,000개 . 그 이상으로 확장할 계획이라면 값비싼 강철 도구가 더 저렴한 옵션이 됩니다.

사출 성형 툴링의 미래 동향

기술이 발전함에 따라 "알루미늄 대 강철" 사이의 이분법적 선택이 모호해지고 있습니다. 2025년 이후 게임의 판도를 바꾸는 것은 다음과 같습니다.

1. 형상적응형 냉각(“내부 정맥”)

전통적으로 냉각 채널은 강철을 통해 직선으로 뚫려 있습니다. 이로 인해 드릴이 도달할 수 없는 "핫스팟"이 남게 됩니다.

• 혁신: 사용 직접 금속 레이저 소결(DMLS) (3D 금속 프린팅) 엔지니어는 구부러지고 비틀리는 냉각 채널이 있는 강철 주형을 프린팅할 수 있습니다. 내부 부품의 모양을 완벽하게 따르는 금형 벽.
• 이점: 이는 사이클 시간을 다음과 같이 줄입니다. 20% ~ 40% 그리고 virtually eliminates warping.

2. 하이브리드 툴링

디자이너들이 점점 더 많이 사용하고 있습니다. 하이브리드 금형 . 내구성을 위해 표준 가공 강철 베이스를 사용하지만 CNC 커터로 가공할 수 없는 복잡한 기능에는 3D 프린팅 강철 인서트를 사용합니다. 이는 AM(적층 가공)의 정밀도와 기존 툴링의 내구성을 결합한 것입니다.

3. 스마트 금형(인더스트리 4.0)

이제 고급 하드 툴링에 압전 센서가 내장되어 있습니다. 이 센서는 캐비티 내부의 압력과 온도를 실시간으로 모니터링하여 사출 성형기를 자동으로 조정하여 결함이 발생하기 전에 방지합니다.

결론

소프트 툴링과 하드 툴링 중 하나를 선택하는 것은 "좋음과 나쁨"의 문제가 아니라 위험 관리 .

• 다음과 같은 경우 소프트 툴링(알루미늄)을 선택하십시오. 프로토타입 제작 단계에 있고, 2주 이내에 부품이 필요하며, 예산이 5,000달러 미만으로 엄격하거나, 전체 시장 수요가 불확실합니다. 이는 민첩하고 위험이 낮은 진입점입니다.
• 다음과 같은 경우 하드 툴링(강철)을 선택하세요. 검증된 설계가 있거나, 광학 등급 마감이 필요하거나, 연마 유리 충전 재료를 성형하거나, 수십만 개의 장치에 대한 공급을 보장해야 하는 경우. 안정성과 품질에 대한 투자입니다.

최종 권장사항:
확실하지 않은 경우 제조 파트너에게 문의하세요. “브릿지 툴링” 전략. 저렴한 알루미늄 도구로 시작하여 빠르게 시장에 출시하세요. 처음 5,000개 부품의 수익을 영구 P20 강철 금형 제작 자금으로 사용하세요. 이는 하드 툴링의 궁극적인 수명과 함께 소프트 툴링의 속도를 제공합니다.

자주 묻는 질문(FAQ)

Q: 나중에 소프트 툴을 하드 툴로 변환할 수 있나요?
답: 아니요. 알루미늄 주형을 강철로 "단단하게" 만들 수는 없습니다. 그러나 MUD(마스터 유닛 다이) 시스템을 사용하는 경우 원래의 몰드 베이스 프레임을 유지하면서 알루미늄 코어/캐비티 인서트를 강철 인서트로 교체할 수 있어 비용이 절약됩니다.

Q: 소프트 툴링은 항상 하드 툴링보다 저렴합니까?
답: 일반적으로 그렇습니다. 소프트 툴링은 일반적으로 초기 비용이 30~50% 저렴합니다. 그러나 생산량이 10,000개를 초과하는 경우 마모된 소프트 금형을 교체하는 비용은 결국 내구성이 뛰어난 하드 금형 하나에 투자하는 것보다 더 비싸게 됩니다.

Q: 유리 충전 나일론에 소프트 툴링을 사용할 수 있습니까?
답: 권장되지 않습니다. 유리 섬유는 연마성이 있어 알루미늄 몰드의 세부 사항을 매우 빠르게 닦아냅니다. 연마성 재료에 연질 툴링을 사용해야 하는 경우 공구 수명이 매우 짧을 것으로 예상됩니다(종종 부품 500개 미만).

Q: 리드타임 차이는 무엇입니까?
답: 소프트 툴링은 종종 1~2주 내에 가공되어 첫 번째 샷(T1)을 준비할 수 있습니다. 하드 툴링은 열처리, EDM(방전 가공) 및 연마 시간으로 인해 일반적으로 4~8주가 소요됩니다.

Q: 툴링 재료가 플라스틱 부품 품질에 영향을 줍니까?
답: 치수 측면에서는 둘 다 정확한 부품을 생산할 수 없습니다. 그러나 마감면에서 고광택, 광학적으로 투명한 마감을 위해서는 하드 툴링이 필요합니다. 부드러운 툴링은 무광택 마감이나 질감이 있는 마감에 더 적합합니다.

주요 용어집

• 공동: 부품의 외부 표면을 형성하는 금형의 오목한 면(종종 "A면"이라고 함)입니다.
• 핵심: 내부 표면과 구조적 세부 사항을 형성하는 금형의 볼록한 면(종종 "B면"이라고 함)입니다.
• EDM(방전 가공): 대전된 전극이 모양을 태워 전통적인 드릴로는 절단할 수 없는 경화된 강철로 만드는 단단한 툴링에 사용되는 프로세스입니다.
• 플래시: 과도한 플라스틱이 금형 파팅 라인 밖으로 누출되는 결함입니다. 이는 소프트 툴링이 마모되기 시작하면서 자주 발생합니다.
• 열처리: 강철을 가열하고 냉각하여 물리적 특성을 변경하여 더 단단하고 내구성을 높이는 과정입니다(하드 툴링에 필수적).
• 샷: 사출 성형기의 단일 사이클.
• T1: "테스트 1" 샘플 - 설계를 검증하기 위해 새로운 금형으로 생산된 최초의 부품입니다.
