삽입 오버 몰딩 소개
현대식 제조의 광대 한 환경에서 다양한 재료를 단일 고성능 구성 요소에 통합하는 능력이 중요한 이점입니다. 전통적인 어셈블리 방법에는 종종 여러 단계, 패스너 및 접착제가 포함되어 복잡성, 비용이 높아지고 잠재적 인 고장 지점이 발생합니다. 여기에서 삽입 오버 몰링이 변형 솔루션으로 나타나서 정교하고 다중 재산이 부품을 생성하는 능률적이고 효율적인 경로를 제공합니다.
차세대 의료 기기를 설계하는 엔지니어이든, 향상된 미학 및 기능을 추구하는 자동차 설계자이든 소비재의 내구성을 높이기위한 제품 개발자, 삽입 오버 몰링을 이해하는 것이 가장 중요합니다.
인서트 오버 몰화 란 무엇입니까?
핵심적으로 오버 몰딩을 삽입하십시오 "삽입"으로 알려진 사전 형성 구성 요소가 금형 공동에 배치 된 다음 용융 열가소성 또는 열 세대 재료가 위, 주변 또는이를 통해 주입되는 특수한 사출 성형 공정입니다. 삽입은 최종 성형 제품의 필수 부분이되어 특성 또는 기능이 향상된 단일 응집력 단위를 만듭니다.
시너지 효과를 달성하기 위해 하나의 재료를 다른 자료 안에 포함시키는 것으로 생각하십시오. 종종 금속, 다른 플라스틱, 세라믹 또는 전자 성분으로 만들어진 삽입은 강도, 전기 전도성 또는 촉각 느낌과 같은 특정 특성을 제공하는 반면, 과잉 모드 재료는 일반적으로 인체 공학, 밀봉 기능, 단열재 또는 미학과 같은 특성을 제공합니다. 결과는 두 재료의 최상의 속성을 활용하는 하이브리드 구성 요소입니다.

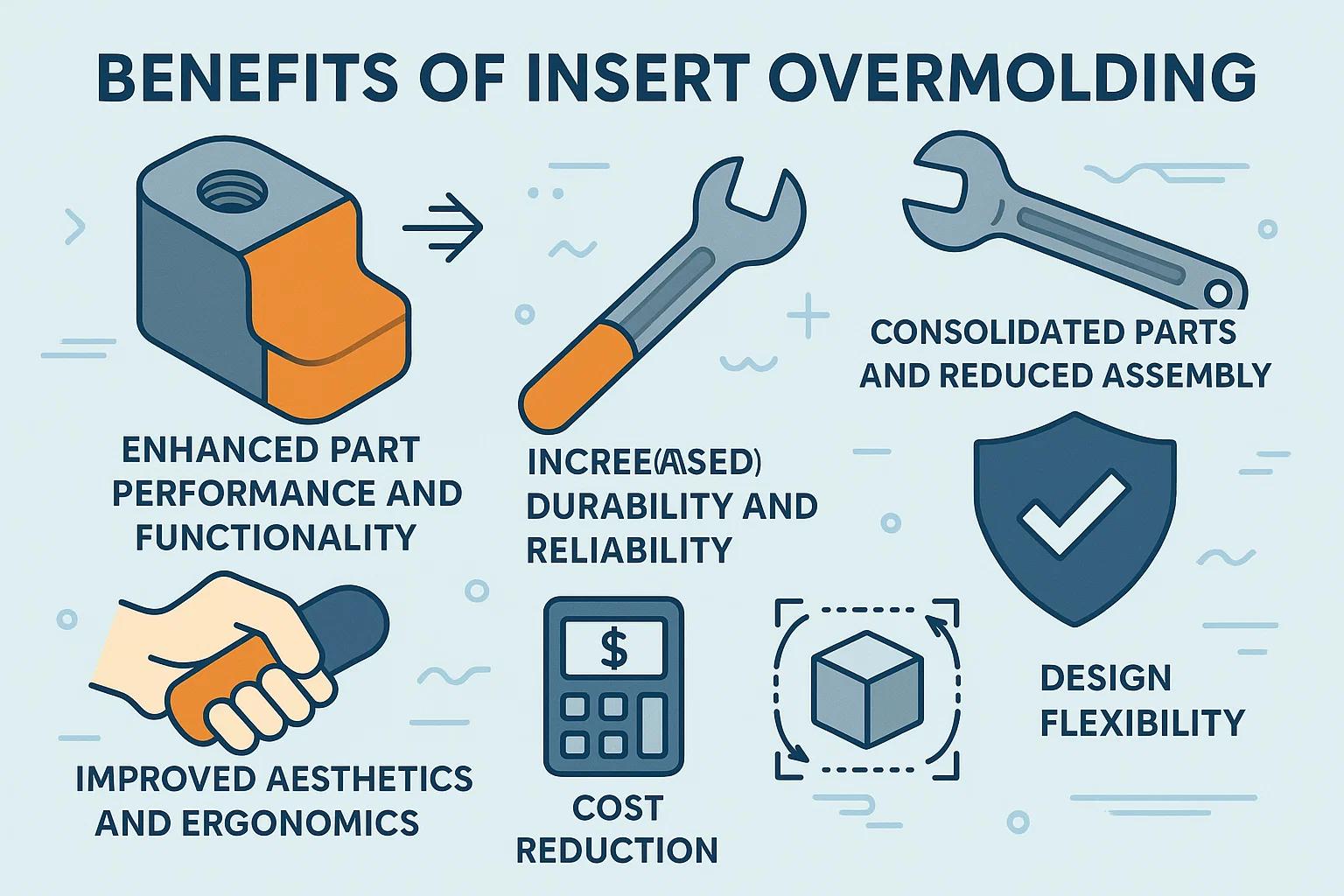

삽입 오버 몰딩의 이점
Insert Overmolding의 전략적 채택은 다양한 산업에서 광범위한 사용을 주도하는 수많은 강력한 이점을 제공합니다.
향상된 부품 성능 및 기능 : 오버 몰딩은 고유 한 특성 (예 : 강도 용 강성 금속, 강도 용 금속, 강도를위한 강성 금속)을 결합함으로써 우수한 기계적, 전기, 열 또는 미적 특성을 갖는 부품을 생성 할 수있게합니다.
통합 부품 및 조립 감소 : 오버 모딩은 별도의 어셈블리 단계, 패스너 (나사, 리벳) 또는 접착제가 필요하지 않으며 제조 공정을 크게 간소화하고 인건비를 줄이며 인벤토리를 최소화합니다.
향상된 미학 및 인체 공학 : 소프트 터치 오버 몰은 편안한 그립, 진동 감쇠 및 매력적인 마감재를 제공하여 사용자 경험 및 제품 매력을 향상시킬 수 있습니다. 색상 조합도 쉽게 달성 할 수 있습니다.
내구성과 신뢰성 증가 : 삽입물과 과다 몰드 재료 사이의 친밀한 결합은 종종 더 강력하고 신뢰할 수있는 부분을 초래하여 조립 된 구성 요소에 비해 느슨해 지거나 덜거덕 거리거나 조기 마모 가능성을 줄입니다.
비용 절감 : 초기 툴링 비용이 더 높을 수 있지만 조립 시간 감소, 관리 할 구성 요소가 적고 스크랩 비율이 낮아지면 전체 비용 효율성이 상당히 높아집니다.
설계 유연성 : 오버 몰딩은 디자이너가 복잡한 형상을 만들고 단일 물질 성형 또는 전통적인 어셈블리에서 도전하거나 불가능한 기능을 통합 할 수 있도록합니다. 밀폐 씰, 통합 회로 및 강력한 기계적 연결을 생성 할 수 있습니다.
인서트 오버 몰링의 응용 프로그램
인서트 오버 모딩의 다양성으로 인해 거의 모든 현대 제조 부문에서 필수적인 프로세스가되었습니다. 다기능, 고성능 구성 요소를 만들 수있는 능력은 수많은 일상 품목에서 과잉 모드 부품을 만나는 것을 의미합니다. 나중에 이것들을 더 자세히 탐색 할 것이지만, 몇 가지 두드러진 예에는 다음이 포함됩니다.
자동차 산업 : 기어 변속 손잡이, 내부 트림 구성 요소, 센서 하우징, 와이어 하네스, 스티어링 휠 요소 및 금속 인서트가 보호 또는 절연 플라스틱 층이 필요한 수많은 언더 어플리케이션.
의료 기기 : 수술 기기 손잡이, 진단 장비 구성 요소, 의료 튜브 커넥터 및 견고한 구조와 결합 된 생체 적합성 재료가 필요한 웨어러블 장치.
소비자 제품 : 전기 칫솔 손잡이, 전동 공구 그립, 주방기구 손잡이, 전자 장치 인클로저 (예 : 리모컨, 스마트 홈 장치) 및 소프트 터치 또는 미적 마감이 필요한 개인 관리 제품.
산업 구성 요소 : 개스킷 및 씰, 임펠러, 브래킷, 제어 노브, 전기 커넥터 및 가혹한 환경에서 진동 분리 또는 화학 저항이 필요한 구성 요소.

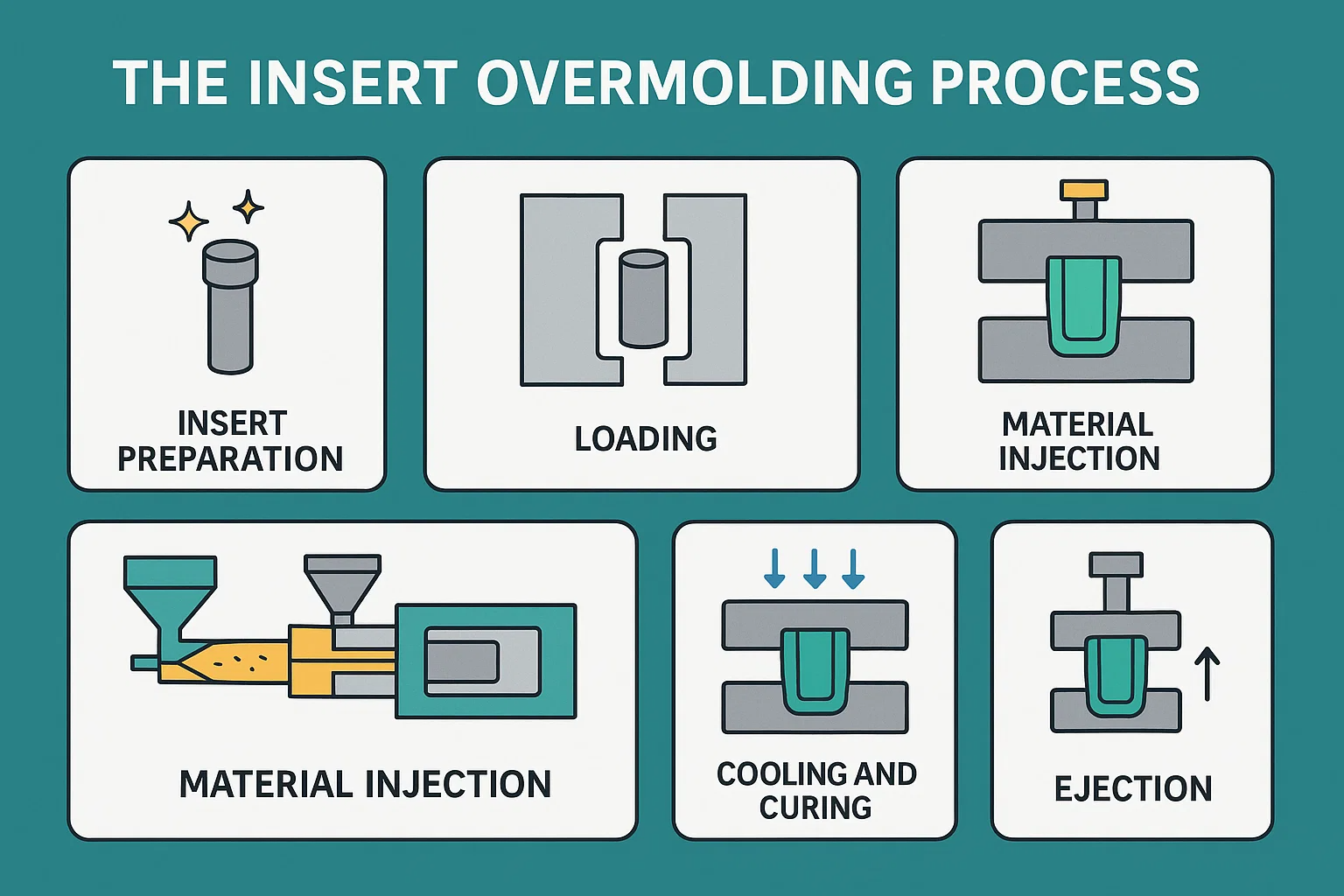

삽입 오버 몰딩 프로세스
인서트 오버 몰딩의 이론적 이점을 이해하는 것은 한 가지입니다. 관련된 단계를 이해하는 것은 또 다른 것입니다. 이 프로세스는 개념적으로 간단하지만 성공적인 고품질 결과를 달성하기 위해 여러 변수를 정밀하고 전문화 된 장비를 신중하게 고려해야합니다.
오버 모딩 과정에 대한 단계별 안내서
부품 복잡성 및 생산량에 따라 변형이 존재하지만 핵심 인서트 오버 몰딩 프로세스는 일반적으로 이러한 주요 단계를 따릅니다.
준비 삽입 :
청소: 삽입물은 오염 물질과의 접착력을 방해 할 수있는 오염 물질 (오일, 먼지, 산화물)을 제거하려면 세 심하게 청소해야합니다. 여기에는 탈지, 초음파 청소 또는 기타 표면 준비 기술이 포함될 수 있습니다.
전처리 (선택 사항이지만 권장) : 재료 조합 및 원하는 결합 강도에 따라 삽입의 표면은 전처리를 겪을 수 있습니다. 여기에는 혈장 처리, 화염 처리, 기계적 마모 또는 화학적 또는 기계적 결합을 향상시키기위한 프라이머/접착제 프로모터의 적용이 포함될 수 있습니다.
로드 : 그런 다음 준비된 삽입물을 금형 공동에 정확하게로드합니다. 이는 운영자가 수동으로, 대량 생산을 위해 로봇 적으로 또는 자동 픽 앤 플레이스 시스템을 통해 수행 할 수 있습니다. 몰드 캐비티는 주입 중에 삽입물을 제자리에 단단히 고정하도록 기능으로 설계되었습니다.
곰팡이 폐쇄 :
인서트가 올바르게 배치되면 사출 금형이 닫히고 클램프가 고압하에 닫힙니다. 이를 통해 금형 반쪽이 밀봉되어 재료 누출을 방지하고 부품 치수를 유지할 수 있습니다.
재료 주입 :
용융 플라스틱 (열가소성 또는 써모 세트)은 금형 공동으로 고압으로 주입하여 주위에 흐르고 삽입물을 캡슐화합니다. 주입 파라미터 (온도, 압력, 속도)는 삽입물의 완전한 충전, 적절한 결합 및 최소 응력을 보장하기 위해 세 심하게 제어됩니다. 재료는 인서트와 금형 공동 벽 사이의 공간으로 흐릅니다.
냉각 및 경화 :
열가소성의 경우, 용융 재료는 금형 공동 내에서 냉각되고 굳어집니다. 곰팡이는 종종 온도로 제어되어 균일 한 냉각을 용이하게하고 뒤틀림 또는 내부 응력을 방지합니다.
써모 세트의 경우, 재료는 가열 된 금형 공동 내에서 화학 반응 (경화)을 겪고, 가교하여 단단하고 돌이킬 수없는 구조를 형성한다.
방출:
과도한 모드 부분이 충분히 냉각되거나 (열경색의 경우) 곰팡이가 열립니다. 이젝터 핀은 일반적으로 완성 된 부품을 금형 공동에서 밀어냅니다. 특히 인서트 자체가 섬세한 경우 부품이 손상없이 배출되도록주의를 기울여야합니다.
사후 처리 (선택 사항) :
부품의 요구 사항에 따라 DE- 게이팅 (러너 시스템 제거), 플래시 제거 또는 추가 마무리 작업과 같은 사소한 사후 처리가 필요할 수 있습니다.
오버 몰딩의 유형
기본 원칙은 일관성을 유지하지만, 오버 몰딩 재료가 적용되는 방식에 의해 주로 구별되는 다양한 방법을 통해 과잉 모드를 실행할 수 있습니다.
오버 몰딩 삽입 (싱글 샷) :
이것은 위에서 설명한 가장 일반적인 방법입니다. 사전 제조 된 삽입물은 표준 분사 금형에 배치되며, 용융 플라스틱의 단일 샷이 주입됩니다. 금속-플라스틱 또는 플라스틱-플라스틱 조합에 종종 사용됩니다.
멀티 샷 (2 샷 / 다중 재료) 오버 몰딩 :
이 고급 공정에는 단일 성형 기계에 2 개 이상의 사출 장치가 포함됩니다. 첫 번째 재료 (종종 강성 기판 또는 첫 번째 오버 몰드 층)가 성형됩니다. 그런 다음, 금형이 회전하거나 로봇 암이 부분적으로 성형 된 부분을 동일한 금형 공구 내의 두 번째 캐비티로 전달합니다. 그런 다음 두 번째 재료는 첫 번째 재료를 주입하여 수동 처리없이 단일 주기로 원활하고 다중 물질 부품을 생성합니다. 이것은 소프트 터치 그립 (예 : TPE 오버 몰드가있는 강성 플라스틱베이스) 또는 다색 부품을 만드는 데 이상적입니다.
내역형 라벨링 (IML) / in-mold 장식 (IMD) :
구조 삽입물을 캡슐화하는 전통적인 의미에서 기술적으로 "오버 몰딩"은 아니지만 IML/IMD는 사전 인쇄 된 레이블 또는 장식 필름이 주입 전에 금형 공동에 배치되는 관련 프로세스입니다. 용융 플라스틱은 라벨 뒤에 주입되어 부품 표면에 영구적으로 융합하여 내구성이 뛰어나고 스크래치 방지 그래픽 또는 마감 처리됩니다.
압축 오버 몰화 :
강성 플라스틱에는 덜 일반적이지만 액체 실리콘 고무 (LSR)와 같은 재료와 관련이 있습니다. 여기서, 사전 형성 된 삽입물이 개방형 금형에 배치 된 다음 사전 측정 된 양의 비합체 재료를 캐비티에 배치합니다. 그런 다음 금형이 닫히고 삽입물 주위의 재료를 압축하고 경화 과정을 시작합니다.
툴링 및 장비
성공적인 삽입 오버 몰화는 정확하게 설계된 툴링 및 특수 장비에 크게 의존합니다.
사출 성형기 : 표준 분사 성형 기계가 사용되지만 부품에 적절하게 크기가 있어야하며 충분한 클램핑 력이 있어야합니다. 멀티 샷 오버 몰링의 경우 특수 다중 배럴 또는 로타리 플래 텐 기계가 필요합니다.
오버 몰딩 도구 (금형) 삽입 : 이것은 가장 중요한 구성 요소입니다. 금형은 특정 기능으로 사용자 정의 디자인입니다.
삽입물을 안전하게 고정하십시오. 종종 삽입물에 완벽하게 둥지를 틀고 핀, 구멍 또는 맞춤형 구멍을 사용하여 주입 중 이동을 방지합니다.
재료 흐름 관리 : 게이트, 러너 및 통풍구는 오버 몰딩 재료가 손상되거나 공극을 생성하지 않고 삽입물 주위에 균일하게 흐르도록 설계되었습니다.
방출 촉진 : 이젝터 핀은 삽입물이나 오버 몰드를 손상시키지 않고 완성 된 부품을 금형에서 밀어 내기 위해 전략적으로 배치됩니다.
금형 회전/전송 수용 (멀티 샷의 경우) : 멀티 샷 프로세스 인 경우 금형 설계에는 회전 플래 텐 또는 로봇 부품 전송 메커니즘이 포함됩니다.
자동 삽입 삽입 로딩 시스템 (선택 사항) : 대량 생산의 경우 로봇 또는 자동 픽 앤 플레이스 시스템이 금형 공동에 삽입물을 정확하게로드하여주기 시간을 개선하고 인건비를 줄입니다.
자재 취급 시스템 : 플라스틱 펠릿 건조 장비, 주입 기계에 공급하고 처리하는 장비가 다시 나타납니다.
온도 제어 장치 (TCU) : 일관된 부분 품질, 접착 및 냉각 시간에 중요한 정확한 금형 온도를 유지하는 데 사용됩니다.
후 처리 장비 : 변형, 트리밍 또는 기타 보조 작업을위한 도구.
삽입 오버 몰딩을위한 설계 고려 사항
성공적인 삽입 오버 몰화는 재료가 주입되기 오래 전에 시작됩니다. 세심한 디자인으로 시작합니다. 인서트, 오버 몰딩 재료 및 금형 도구 간의 상호 작용은 복잡하며 주요 설계 원칙을 간과하면 비용이 많이 드는 제조 문제, 부품 성능 손상 또는 완전히 실패로 이어질 수 있습니다. 이 섹션에서는 인서트와 오버 모드 부품 모두에 대한 중요한 설계 고려 사항을 간략하게 설명합니다.
부분 기하학 및 디자인 원칙
인서트와 오버 모드 플라스틱의 전체 형상은 프로세스 성공 및 최종 부품 품질에 중추적 인 역할을합니다.
디자인 삽입 :
강성 및 안정성 : 인서트는 금형 내에서 변형되거나 이동하지 않고 사출 성형 (고압, 온도, 용융 플라스틱 흐름)의 힘을 견딜 수있을 정도로 견고해야합니다. 얇고 가상 삽입물은 굽힘 또는 변위가 발생하기 쉽습니다.
보존 기능 : 기계적 인터 로킹을 촉진하는 기능으로 삽입을 설계하십시오. 여기에는 다음이 포함될 수 있습니다.
언더컷/통과 오버 몰딩 재료는 이러한 기능으로 흘러 들어가서 인서트가 꺼내는 것을 방지하는 강력한 기계적 인터록을 만들 수 있습니다.
Knurling, 홈, 갈비뼈 : 이러한 표면 질감 또는 형상은 오버 몰딩 재료가 그립 할 수있는 표면적 및 앵커 포인트를 제공합니다.
탭 또는 플랜지 : 금형의 삽입 위치를 고정하고 결합을위한 추가 표면적을 제공 할 수 있습니다.
부드러운 전환 : 삽입물의 날카로운 모서리 나 갑작스런 두께 변화를 피하면 오버 몰드 재료에서 응력 농도를 생성하거나 난류 흐름을 유발할 수 있습니다.
표면 마감을 고려하십시오 : 삽입물의 거친 표면은 일반적으로 더 나은 기계적 결합을 촉진합니다. 그러나 일관되고 제어되어야합니다.
과잉 부품 설계 :
균일 벽 두께 : 인서트 주변의 과잉 플라스틱의 일관된 벽 두께를 목표로합니다. 다양한 두께는 차동 냉각, 뒤틀림, 싱크 자국 및 잔류 응력으로 이어질 수 있습니다. 특히 인서트를 캡슐화 할 때 문제가 발생합니다. 변형을 피할 수없는 경우 원활한 전환을 보장하십시오.
캡슐화 대 부분 오버 몰드 : 삽입해야 할 삽입의 양을 명확하게 정의하십시오. 전체 캡슐화는 최대의 보호 및 결합을 제공하는 반면 부분 오버 몰링 (예 : 도구 핸들의 그립)은 전환 라인 및 잠재적 응력 지점을 신중하게 고려해야합니다.
응력 집중 최소화 : 날카로운 모서리, 재료 두께의 갑작스러운 변화 또는 특히 인서트 및 오버 몰드의 인터페이스에서 응력을 집중시킬 수있는 특징을 피하십시오. 관대 한 반경을 사용하십시오.
벽 두께와 갈비뼈 디자인
이러한 요소는 구조적 무결성과 프로세스 효율 모두에 중요합니다.
과잉 벽 두께 :
최소 두께 : 인서트 주변의 오버 몰딩 재료가 충분한 두께가 있는지 확인하십시오. 너무 얇고 재료가 적절하게 흐르지 않아서 공극, 캡슐화가 열악하거나 약한 결합이 발생할 수 있습니다. 또한 주입 압력으로 인한 삽입 손상의 위험을 증가시킵니다.
열 팽창 : 인서트 및 오버 몰딩 재료의 다른 열 팽창 계수를 설명하십시오. 충분한 벽 두께는 냉각 동안 차동 수축으로 인한 응력을 완화하는 데 도움이 될 수 있습니다.
캡슐화 된 기능 : 인서트에 완전히 캡슐화되어야하는 기능 (예 : 전기 핀)이있는 경우 완전히 덮을 수있는 충분한 재료가 있는지 확인하고 적절한 단열재/보호를 제공하십시오.
리브 디자인 (오버 모드 재료) :
강화 : 갈비뼈는 전체 벽 두께를 증가시키지 않으면 서 오버 콜드 플라스틱에 강도와 강성을 추가하여 재료 사용 및 냉각 시간을 줄이는 데 사용됩니다.
놓기: 과도한 재료를 지원하기 위해 전략적으로 갈비뼈를 배치하십시오. 특히 인서트에서 전환되는 곳 또는 추가 강성이 필요한 곳에 있습니다.
두께: 베이스의 리브 두께는 일반적으로 싱크 자국을 피하기 위해 공칭 벽 두께의 50-60% 여야합니다. 갈비뼈가 메인 벽을 만나는 곳에서 관대하게 방사선 전환을 사용하십시오.
초안: 곰팡이에서 쉽게 배출 할 수 있도록 항상 갈비뼈에 드래프트 각도를 통합하십시오.
게이트 위치 및 환기
적절한 게이트와 벤트 디자인은 성공적인 재료 흐름과 부품 품질에 가장 중요합니다.
게이트 위치 :
삽입물에서 멀리 : 이상적으로는 게이트를 인서트와 직접 접촉하지 않고, 특히 섬세하거나 민감한 삽입물 (전자 제품)을 놓습니다. 용융 플라스틱의 직접적인 충돌은 삽입 손상, 변위 또는 고르지 않은 결합을 유발할 수 있습니다.
균일 한 흐름 : 게이트는 삽입물 주위의 균일 한 재료 흐름을 촉진하고 용접 라인을 최소화하고 완전한 캡슐화를 보장합니다.
전단 응력 최소화 : 삽입물 주위에 흐르기 때문에 용융 재료에 과도한 전단 응력을 생성하는 게이트 위치를 피하여 재료 특성을 저하시킬 수 있습니다.
미학: 미용 목적으로 최종 부분의 게이트 흔적을 고려하십시오.
환기 :
에어 트랩 : 녹은 플라스틱이 곰팡이가 채워지면 공기가 탈출해야합니다. 환기가 좋지 않으면 공기 트랩으로 이어져 화상 자국, 공극, 불완전한 충전물 (짧은 샷)을 유발하고 인서트에 대한 본드를 약화시킬 수 있습니다.
전략적 배치 : 통풍구는 마지막 영역에 배치해야합니다. 특히 블라인드 코너 또는 삽입물 주위에 공기가 갇히게 될 수있는 지역에서는 통풍이 가득합니다.
삽입 포켓 배출 : 삽입물과 오버 몰드 재료 사이에 공기가 갇히지 않도록 삽입물이있는 금형에 특정 포켓을 배출해야합니다.
드래프트 각도 및 언더컷
이러한 성형 성은 부품 배출 및 툴링 비용에 직접적인 영향을 미칩니다.
초안 각도 :
방출에 필수 : 곰팡이 개구 방향과 평행 한 오버 모드 부품의 모든 수직 벽에 적절한 드래프트 각도 (테이퍼)를 적용하십시오. 이를 통해 드래그 마크를 고착 시키거나 생성하지 않고 곰팡이에서 부품을 쉽게 배출 할 수 있습니다.
최소 권장 초안 : 일반적으로 측면 당 최소 0.5 ~ 1도가 권장되지만 더 깊은 부품, 질감 표면 또는 더 부드러운 재료에는 더 많은 것이 필요할 수 있습니다.
Insert의 초안을 고려하십시오. 인서트 자체에 드래프트가있는 경우, 과잉 모드 부품의 드래프트가이를 보완하는지 확인하십시오.
언더컷 :
가능하면 피하십시오 : 오버 콜드 플라스틱의 언더컷 (금형에서 직접 풀 아웃을 방지하는 기능)은 일반적으로 복잡하고 고가의 툴링 (예 : 슬라이드, 리프터 또는 해방 메커니즘)이 필요하므로 피해야합니다.
전략적 사용 : 언더컷이 절대적으로 필요한 경우 (예 : 인서트와 기계적 인터 로킹을 위해) 신중하게 설계해야합니다.
본딩을위한 언더컷 삽입 : 언급 한 바와 같이, 삽입물의 언더컷은 기계적 인터 로킹에 매우 바람직하지만, 플라스틱이 이러한 기능으로 흐르기 때문에 오버 콜드 부품 자체에 대한 복잡한 툴링이 반드시 필요하지는 않습니다.

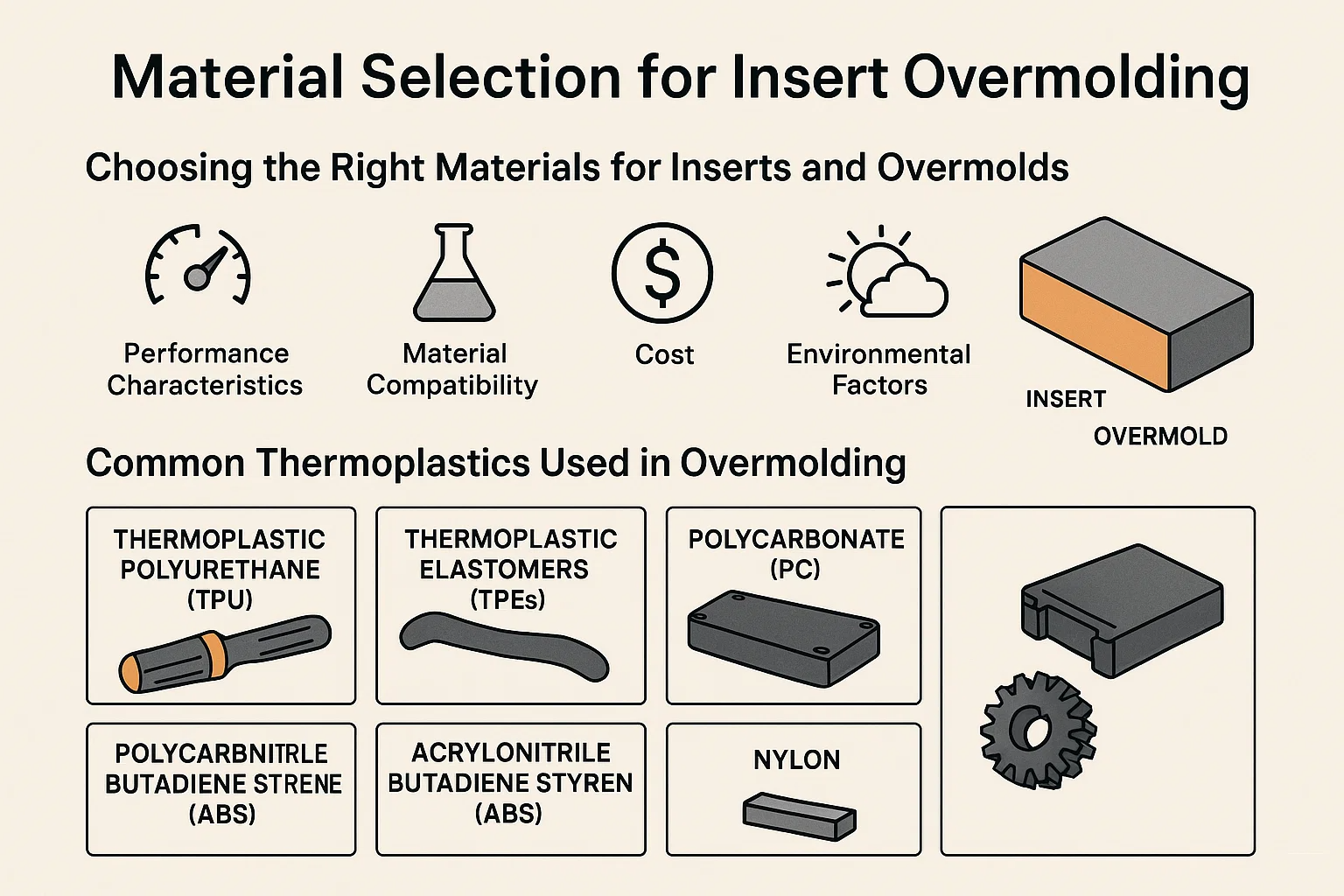

삽입 오버 몰딩을위한 재료 선택
성공적인 삽입의 핵심은 지능적인 재료 선택에 있습니다. 강력하고 내구성이 뛰어나며 기능적인 통합 구성 요소를 달성하려면 삽입 재료 및 오버 몰딩 재료의 특성, 호환성 및 접착 특성을 신중하게 고려해야합니다. 이 섹션에서는 올바른 조합을 선택하는 과정을 안내합니다.
인서트 및 오버 몰에 적합한 재료를 선택합니다
재료 선택의 주요 목표는 두 재료가 최종 제품의 기능, 미적 및 성능 요구 사항을 충족시키기 위해 상승적으로 작동하도록하는 것입니다. 고려해야 할 주요 요소는 다음과 같습니다.
원하는 성능 특성 : 최종 부분에는 어떤 속성이 필요합니까? (예 : 강도, 유연성, 전기 절연, 화학 저항, 열 안정성, UV 저항, 촉각 느낌, 미적 매력). 이것은 고려해야 할 초기 광범위한 범주의 재료를 지시합니다.
재료 호환성 : 이것은 가장 중요합니다. 인서트 및 오버 몰딩 재료는 여러 가지 방법으로 호환되어야합니다.
열 호환성 : 녹기 온도와 열 팽창 계수 (CTE)가 중요합니다. CTE의 큰 차이는 부품이 식기 때문에 상당한 잔류 응력, 휘파람 또는 박리로 이어질 수 있습니다. 오버 몰딩 재료의 용융 온도는 인서트를 저하 시키거나 녹여서는 안됩니다.
화학적 호환성 : 서로 반응해서는 안됩니다. 일부 플라스틱은 특정 삽입 재료를 저하 시키거나 부드럽게 할 수 있습니다.
접착력 잠재력 : 강한 결합을 형성 할 수 있습니까? 이것은 표면 에너지, 극성 및 기계적 또는 화학적 결합의 가능성과 관련이 있습니다.
처리 조건 : 선택된 재료는 실현 가능한 조건에서 성형해야합니다. 오버 몰딩 재료에 필요한 사출 성형 온도, 압력 및 냉각 속도와 삽입이 이러한 조건을 견딜 수있는 방법을 고려하십시오.
비용 : 재료 비용은 항상 요인입니다. 예산 제약으로 성능 요구 사항을 균형.
환경 적 요인 : 부품이 화학 물질, 자외선, 극한 온도 또는 수분에 노출됩니까? 제품 수명 동안 이러한 환경을 견딜 수있는 재료를 선택하십시오.
규제 준수 : 의료 기기 또는 식품 접촉과 같은 응용 프로그램의 경우 재료는 특정 규제 승인 (예 : ISO 10993, FDA)을 충족해야합니다.
오버 모딩에 사용되는 일반적인 열가소성
열가소성증은 용융 재 처리 가능성과 광범위한 특성으로 인해 오버 모딩에서 가장 일반적인 선택입니다.
열가소성 폴리 우레탄 (TPU) :
특성 : 우수한 마모 저항성, 높은 탄력성, 좋은 인장 강도, 좋은 화학 저항, 소프트 터치 느낌, 광범위한 경도 (해안 A에서 D).
일반적인 인서트 : 종종 강성 플라스틱 (예 : PC, ABS, 나일론) 또는 금속에 과도한 모드를 사용하여 부드러운 그립, 씰 또는 충격 보호를 제공합니다.
응용 분야 : 의료 기기 손잡이, 전동 공구 그립, 스포츠 용품, 전자 장치 케이스, 자동차 내부 부품.
열가소성 엘라스토머 (TPES) :
특성 : TPU와 유사하지만 종종 더 넓은 패밀리 (스티렌 성 블록 공중 합체, 공중 분리기, 폴리올레핀). 그들은 고무 같은 유연성, 뛰어난 촉각 느낌 및 우수한 밀봉 특성을 제공합니다.
일반적인 인서트 : 강성 플라스틱 (ABS, PC, Nylon, PP, PE) 및 금속.
응용 프로그램 : 소비자 제품 그립, 씰, 버튼, 진동 댐퍼, 케이블 오버 몰드, 웨어러블 밴드.
폴리 카보네이트 (PC) :
특성 : 높은 충격 강도, 우수한 광학 선명도 (투명한 경우), 우수한 내열성, 치수 안정성.
공통 인서트 : 구조적 보강 또는 전기 전도성을위한 금속 인서트. 다른 강성 플라스틱에 과도하게 모딩 될 수 있습니다.
응용 분야 : 전자 주택, 의료 부품, 자동차 내부 부품, 산업용 커버.
아크릴로 니트릴 부타디엔 스티렌 (ABS) :
특성 : 힘의 균형, 강성 및 강인성, 우수한 가공성, 종종 착색 및 도금 용이성으로 인해 미적 부품에 대해 선택됩니다.
일반적인 인서트 : 종종 TPE/TPU 오버 몰드의 강성 기판으로 사용됩니다. 나사산 패스너 또는 구조적지지를위한 금속 인서트.
응용 프로그램 : 소비자 전자 장치, 자동차 내부 부품, 기기 구성 요소.
나일론 (폴리 아미드 - PA) :
특성 : 고강도, 강성, 우수한 피로 저항, 좋은 화학 저항, 우수한 마모 특성. 종종 강도를 향상시키기 위해 유리로 가득합니다.
일반적인 인서트 : 베어링 표면, 나사산 인서트 또는 구조적 보강재를위한 금속 (황동, 강철, 알루미늄).
응용 분야 : 자동차 언더 구성 요소, 산업 기어 및 베어링, 전기 커넥터, 전동 공구 하우징.
폴리 프로필렌 (PP) 및 폴리에틸렌 (PE) :
특성 : 저비용, 좋은 화학 저항성, 우수한 피로 저항, 좋은 전기 절연체. PP는 PE보다 더 높은 강성을 제공합니다.
공통 삽입물 : 소비재의 TPE 오버 몰드의 기판으로 자주 사용됩니다. 간단한 패스너를위한 금속 인서트.
응용 분야 : 병 캡, 자동차 내부 부품 (PP), 유연한 커넥터 (PE), 소비재.
인서트로 사용되는 공통 금속
금속은 강도, 강성, 전기 전도도, 열전도율 또는 스레드와 같은 특수 기능을 제공하기 위해 인서트로 자주 사용됩니다.
알류미늄:
특성 : 경량, 우수한 강도 대 무게 비율, 우수한 열 및 전기 전도도, 우수한 부식 저항 (특히 양극화).
고려 사항 : 강철보다 융점이 낮고 비교적 부드럽습니다. 표면 처리없이 일부 플라스틱과 화학적으로 결합하기가 어려울 수 있습니다.
응용 분야 : 방열판, 경량 구조 구성 요소, 전기 커넥터, 항공 우주 부품.
놋쇠:
특성 : 우수한 전기 전도성, 우수한 가공성, 부식성, 비자 성.
고려 사항 : 알루미늄보다 무겁고 강철보다 비쌉니다.
응용 분야 : 나사산 인서트 (예 : 나사의 경우), 전기 접점, 배관 구성 요소, 부싱. 우수한 가공성은 복잡한 작은 삽입에 이상적입니다.
강철 (스테인레스 스틸, 탄소강) :
특성 : 고강도, 고강도, 좋은 내마모성, 탁월한 내구성. 스테인레스 스틸은 탁월한 부식 저항을 제공합니다.
고려 사항 : 알루미늄보다 무겁고 녹기가 발생할 수 있습니다 (탄소강). 오버 몰화를 위해 높은 처리 온도가 필요합니다.
응용 분야 : 구조적 강화, 샤프트, 베어링 표면, 절단 가장자리 (수술기구), 패스너, 중장비 산업 구성 요소.
재료 호환성 및 접착력
인서트와 오버 몰딩 재료 사이의 강력하고 신뢰할 수있는 유대를 달성하는 것이 궁극적 인 목표입니다. 이 결합은 다양한 메커니즘을 통해 달성 될 수 있으며 종종 조합으로 작동합니다.
기계적 연동 : 이것은 아마도 가장 일반적이고 신뢰할 수있는 본딩 메커니즘입니다. 삽입물의 기능 (언더 컷, 구멍, 크루 링, 그루브)으로 흐르는 오버 몰딩 재료에 의존하여 두 구성 요소를 물리적으로 잠그는 것입니다.
화학적 결합 : 이는 과도한 모드 재료가 삽입 표면과 화학적으로 결합 될 때 발생합니다. 이것은 종종 접착력을 촉진하기 위해 삽입물 (예 : 프라이머, 혈장 처리)에서 호환성 극성 또는 표면 처리가 필요한 재료가 필요합니다. TPU 및 TPE와 같은 재료는 종종 특정 강성 플라스틱 기판과 잘 결합하도록 설계됩니다.
접착제 결합 (인간 접착력) : 때로는 얇은 접착제 층이 금형에 배치되기 전에 삽입에 적용됩니다. 성형 공정의 열 및 압력은 접착제를 활성화하여 결합을 만듭니다.
마찰 피팅 / 수축 착물 : 냉각시 냉각시 주변을 단단히 축소하여 강력한 압축력을 만듭니다. 이것은 오버 몰드 재료가 삽입보다 수축률이 높을 때 특히 효과적입니다.
삽입 오버 모딩의 본딩 기술
인서트 오버 모딩 프로젝트의 성공은 인서트와 오버 몰딩 재료 사이의 강력한 접착력에 비판적으로 달려 있습니다. 패스너 또는 외부 접착제가 조인트를 생성하는 전통적인 어셈블리와 달리 통합 된 종종 원활한 본드를위한 오버 몰딩 목표를 삽입합니다.
1. 기계적 연동
이것은 특히 금속 또는 비슷한 플라스틱에 플라스틱을 과도하게 홀드 할 때 과다 홀딩을 삽입하는 데 강한 결합을 생성하기위한 가장 일반적이고 신뢰할 수 있으며 간단한 방법입니다.
원리 : 기계적 인터 로킹은 삽입되지 않도록 삽입되는 용융 오버 몰딩 재료와 캡슐화 기능에 의존합니다. 플라스틱이 냉각되고 굳어지면 이러한 기능을 물리적으로 잠그고 강력한 물리적 연결을 만듭니다.
기계적 인터 로킹을위한 설계 기능 :
통과 통과 : 삽입물을 뚫거나 펀칭 한 구멍은 플라스틱이 한쪽에서 다른쪽으로 흐르도록하여 삽입물을 제자리에 단단히 잠그는 플라스틱의 '리벳'을 형성합니다.
언더컷 : 삽입물의 특징은 공동 또는 휴식을 생성합니다. 플라스틱 이이 언더컷으로 흐르면 기계식 잠금을 형성합니다.
Knurling : 삽입 표면에 릿지 또는 그루브 패턴 (종종 핀, 샤프트 또는 원통형 특징). 녹은 플라스틱은 이러한 우울증으로 흐르면서 수많은 작은 앵커 포인트를 제공합니다.
그루브 및 릿지 : 삽입 표면의 의도적 인 채널 또는 상승 라인은 플라스틱의 경로와 앵커 포인트를 제공합니다.
메쉬/천공 표면 : 더 큰 인서트 또는 상당한 캡슐화가 필요한 영역의 경우 금속 메쉬 또는 천공 시트는 플라스틱이 흐르고 결합하기위한 광범위한 표면을 제공 할 수 있습니다.
장점 : 표면 오염에 비해 매우 신뢰할 수 있고 (화학적 결합에 비해) 탁월한 풀 아웃 강도를 제공합니다.
단점 : 삽입물에 특정 설계 기능이 필요하므로 제조를 삽입하기 위해 복잡성을 더할 수 있습니다.
2. 화학 결합
화학적 결합은 오버 몰화 재료가 삽입 표면과 분자 결합을 형성 할 때 발생합니다. 이러한 유형의 본딩은 매우 강력하고 종종 보이지 않는 인터페이스를 만듭니다.
원리 :이 과정은 두 재료 사이의 화학적 호환성에 의존합니다. 용융 플라스틱이 삽입 된 표면에 접촉 할 때, 특히 표면이 제조되었거나 본질적으로 반응성이있는 경우, 화학 반응 (예를 들어, 공유 결합, 수소 결합 또는 반 데르 웨이 힘 힘)이 계면에서 발생하여 분자 수준으로 재료를 융합시킵니다.
재료 특이성 : 일부 열가소성 엘라스토머 (TPES) 및 열가소성 폴리 우레탄 (TPU)은 특정 강성 플라스틱 기판 (예를 들어, ABS, PC, 나일론 또는 PP와 결합하도록 설계된 TPE)과 화학적으로 결합되도록 특이 적으로 제조된다. 이것은 기판의 중합체 사슬과 호환되도록 TPE의 화학을 엔지니어링함으로써 달성된다.
표면 에너지의 중요성 : 효과적인 화학적 결합의 경우 삽입의 표면 에너지는 용융 플라스틱의 표면 장력과 호환되거나 호환 될 필요가 있습니다. 낮은 표면 에너지 (예 : 지성 또는 부정한 표면에서)는 습윤이 좋지 않고 결합이 약해질 수 있습니다.
장점 : 매우 강하고 내구성이 뛰어난 유대를 만듭니다. 인서트에서 거시적 기계적 특징이 필요하지 않습니다.
단점 : 표면 청결과 물질 호환성에 매우 민감합니다. 특정 재료 페어링이 필요합니다.
3. 접착제 결합 (대형 접착력)
기계적 또는 화학적 결합보다 1 차 결합 방법으로 덜 일반적이지만, 대형 접착제 결합은 접착제 층을 사용하여 접착력을 촉진하는 것을 포함한다.
원리 : 호환 접착제의 얇은 층이 금형에 배치되기 전에 삽입에 적용됩니다. 주입 성형 공정으로부터의 열 및 압력은 접착제를 활성화 시키거나 경화시켜 삽입물과 오버 몰드 재료 사이의 결합을 형성한다.
접착제의 유형 : 특수한 내역 접착제는 전형적으로 열 설정 수지 또는 성형 온도를 견딜 수 있도록 설계된 반응성 핫 멜트입니다.
장점 : 그렇지 않으면 양립 할 수없는 재료 사이의 결합을 용이하게 할 수 있습니다. 강력하고 균일 한 접착력을 제공 할 수 있습니다.
단점 : 제조 공정에 추가 단계를 추가합니다 (접착제 적용). 접착제 두께 및 경화 매개 변수를 신중하게 제어해야합니다. 접착제 재료 및 공정 복잡성으로 인해 전체 부품 비용이 증가 할 수 있습니다. 절대적으로 필요한 경우가 아니라 대량의 자동화 된 프로세스에는 덜 일반적입니다.
표면 준비
1 차 결합 메커니즘에 관계없이, 삽입의 적절한 표면 준비는 접착력을 최대화하기 위해 중요하다. 오염 물질과 일관되지 않은 표면 에너지는 모든 결합을 상당히 약화시킬 수 있습니다.
청소 : 이것은 가장 근본적인 단계입니다. 인서트는 오일, 그리스, 먼지, 곰팡이 방출 제, 지문 및 기타 잔류 물이 없어야합니다. 일반적인 청소 방법은 다음과 같습니다.
용매 탈지 : 이소 프로필 알코올, 아세톤 또는 특수 산업용 세정제와 같은 용매 사용.
수성 세정 : 세제와 물을 사용하고 종종 헹굼 및 건조가 이어집니다.
초음파 청소 : 액체 욕조에 고주파 음파를 사용하여 오염 물질을 제거합니다.
표면 활성화/변형 : 화학적 결합을 향상시키기 위해 삽입의 표면 에너지가 증가하거나 화학적 반응성이 향상 될 수 있습니다.
혈장 처리 : 혈장 방전을 사용하여 분자 수준에서 표면을 청소, 에칭 및 활성화합니다. 플라스틱 및 일부 금속에 매우 효과적입니다.
화염 처리 : 화염을 통해 표면을 빠르게 전달하여 산화하고 활성화합니다. 폴리올레핀에 일반적입니다.
코로나 처리 : 고주파 전기 방전을 사용하여 표면을 변경합니다.
기계적 마모 : 표면적 (예 : 샌드 블라스팅, 그릿 블라스팅)을 가볍게 거칠게하여 표면적을 증가시키고 기계적 인터 로킹을위한 미세한 기능을 만듭니다. 인서트를 손상시키지 않도록주의해야합니다.
프라이머/부착 프로모터 : 삽입물과 오버 몰링 재료 사이의 브리지 역할을하는 화학 프라이머를 적용합니다. 이것은 종종 결합하기 어려운 기판 또는 매우 강한 화학적 결합이 필요한 경우에 사용됩니다.
이러한 결합 기술을 세 심하게 고려하고 철저한 표면 준비를 구현함으로써 제조업체는 가장 까다로운 성능 사양을 충족하는 내구성이 뛰어나고 신뢰할 수있는 오버 모드 구성 요소의 생성을 보장 할 수 있습니다.
인서트 오버 몰링의 응용 프로그램
이질적인 재료의 최상의 특성을 단일의 응집력있는 구성 요소로 결합하기 위해 삽입의 고유 한 능력으로 인해 광범위한 산업에서 필수적인 프로세스가되었습니다. 안전성과 내구성 향상에서 미학 및 기능 향상에 이르기까지 매일 사용하는 수많은 제품에서 오버 몰딩 솔루션이 발견됩니다.
1. 자동차 산업
자동차 부문은 경량, 향상된 미학, 소음 감소 및 복잡한 기능의 통합에 대한 요구로 인해 인서트 오버 몰링의 주요 채택 자입니다.
기어 시프트 노브 및 내부 트림 : 종종 인체 공학적 편의성, 프리미엄 느낌 및 진동 감쇠를 위해 소프트 터치 열가소성 엘라스토머 (TPE) 또는 열가소성 폴리 우레탄 (TPU)으로 오버 콜드 된 단단한 플라스틱 또는 금속 코어가 특징입니다.
센서 하우징 및 커넥터 : 임계 전자 센서 (예 : 엔진 관리, ADAS 시스템)는 종종 강력하고 열 내성 플라스틱으로 과도하게 압축됩니다. 금속 핀 또는 회로는 수분, 화학 물질 및 진동으로부터 보호하기 위해 캡슐화되어 가혹한 언더 환경에서 신뢰성을 보장합니다.
스티어링 휠 구성 요소 : 금속 무기력 및 전자 구성 요소에는 다양한 플라스틱이 과도하게 고정되어 완전하고 인체 공학적이며 심미적으로 유쾌한 스티어링 휠 어셈블리를 만들어 부드러운 터치 그립과 기능적 버튼을 통합합니다.
와이어 하네스 및 케이블 어셈블리 : 금속 단자 및 와이어는 플라스틱으로 오버 널링되어 차량의 전기 시스템에 결정적인 풀 아웃, 수분 및 마모에 강한 강력하고 밀봉 된 커넥터를 만듭니다.
도어 핸들 및 걸쇠 : 오버 몰화는 금속 작동 메커니즘을 플라스틱 하우징과 내구성과 매끄럽고 미적으로 유쾌한 마감을 통합 할 수 있습니다.
브레이크 페달 패드 : 금속 페달 암에는 안전성과 운전자 느낌이 향상 될 수 있도록 금속 고무 또는 TPE 재료로 오버 콜드됩니다.
2. 의료 기기
정밀, 생체 적합성, 멸균 기능 및 인체 공학적 설계는 의료 분야에서 가장 중요하므로 삽입을 과도하게 평가하는 과정이됩니다.
수술기구 핸들 : 강성 금속 수술 도구 (예 : 메스, 집게)는 일반적으로 TPES 또는 실리콘으로 과도하게 널리 홀드되어 외과 의사를위한 편안하고 슬립 그립을 제공하여 긴 시술 동안 제어를 개선하고 피로를 줄입니다. 이 재료는 종종 가혹한 멸균주기를 견딜 수 있어야합니다.
진단 장비 구성 요소 : 내부 전자 구성 요소, 프로브 또는 유체 경로는 종종 생체 적합성 플라스틱으로 과도하여 밀봉, 멸균 및 청소하기 쉬운 하우징을 만듭니다.
의료 튜브 및 커넥터 : 금속 또는 강성 플라스틱 커넥터에는 유연한 재료 (예 : 의료 등급 TPE, 실리콘)가 과도하게 고정되어 누출 방지 씰, 안전한 연결 및 IV 라인, 카테터 및 기타 유체 전달 시스템을위한 인체 공학적 인터페이스를 만듭니다.
웨어러블 의료 기기 : 센서 및 회로 보드는 포도당 모니터 또는 연속 심박수 추적기와 같은 장치의 부드럽고 피부 친화적 인 오버 몰드 내에 캡슐화되어 편안함과 보호를 보장합니다.
치과 도구 : 금속 작업 팁은 인체 공학적 플라스틱 핸들로 과도하게 발산되어 치과 의사의 편안함과 제어를 향상시킵니다.
3. 소비자 제품
핸드 헬드 가제트에서 가전 제품에 이르기까지 오버 몰딩은 다양한 소비재에서 내구성, 미학 및 사용자 경험을 향상시킵니다.
전동 공구 그립 : 가장 인식 가능한 응용 프로그램. 강성 플라스틱 또는 금속 공구 바디는 TPE로 과도하게 모드되어 안전 및 사용자 편의성을 향상시키기 위해 편안하고 슬립이없는 진동 손상 그립을 제공합니다.
전기 칫솔 핸들 : 내부 모터와 배터리는 단단한 플라스틱 쉘 내에 밀봉되어 있으며, 편안하고 방수 및 미적으로 유쾌한 그립을 위해 TPE로 오버 콜드됩니다.
주방기구 핸들 : 금속 주걱, 휘핑 및 나이프는 조리 중에 편안하고 그립을 향상시키기 위해 열 저항성, 인체 공학적 플라스틱 또는 실리콘 핸들로 과도하게 발산됩니다.
전자 장치 인클로저 : 리모콘, 게임 컨트롤러 및 스마트 홈 장치에는 종종 그립, 내구성 및 프리미엄 느낌을 향상시키기 위해 소프트 터치 TPE 오버 몰드가있는 단단한 플라스틱베이스가 있습니다. 내부 회로도 캡슐화 될 수도 있습니다.
스포츠 용품 : 자전거 그립, 골프 클럽 그립, 스쿠버 마스크 및 운동 신발은 종종 과도한 구조적 요소를 더 부드럽고 더 거친 재료와 결합하여 성능과 편안함을 제공합니다.
개인 관리 제품 : 면도기 손잡이, 헤어 브러시 및 화장품 어플리케이터는 인체 공학적 디자인에 오버 홀딩을 사용하고 촉각이 강화됩니다.
4. 산업 구성 요소
산업 환경에서, 오버 몰화는 까다로운 운영 조건을 견딜 수 있고 안전을 개선하며 기능을 통합 할 수있는 강력하고 고성능 구성 요소를 만들기 위해 사용됩니다.
개스킷 및 씰 : 금속 삽입물은 엘라스토머 재료로 과도하게 모드되어 펌프, 밸브 및 인클로저를위한 고도로 내구성이 뛰어나고 정확한 밀봉 솔루션을 만들 수 있으며 전통적인 압축 개스킷에 비해 우수한 성능을 제공합니다.
전기 커넥터 및 스위치 : 금속 접점 및 터미널은 단열 플라스틱으로 과도하게 모딩되어 밀봉, 강력하며 안전한 전기 연결을 만들어 수분, 먼지 및 전기 충격을 보호합니다.
임펠러 및 기어 : 금속 샤프트 또는 허브는 엔지니어링 된 플라스틱으로 오버 콜드를 사용하여 구동 샤프트에 대한 강력한 인터페이스를 유지하면서 내식 저항, 노이즈 감소 및 관성 감소로 가벼운 임펠러 또는 기어를 생성 할 수 있습니다.
수공구 및 렌치 : 금속 도구 바디에는 편안하고 화학적으로 저항하는 플라스틱 손잡이가 과도하여 인체 공학을 개선하고 전기 절연을 제공하며 사용자 피로를 줄입니다.
진동 마운트 및 댐퍼 : 금속 패스너 또는 단단한 플라스틱베이스는 부드러운 엘라스토머로 과도하게 흡수되어 기계 및 장비의 진동을 효과적으로 분리하고 소음을 줄이고 제품 수명을 연장하는 구성 요소를 만듭니다.
인서트 오버 몰딩의 장점과 단점
Insert Overmolding은 모든 제조 공정과 같이 다중 재료 구성 요소를 생성하기위한 강력한 솔루션을 제공하지만 자체 이점과 한계가 있습니다. 이러한 장단점에 대한 명확한 이해는 오버 몰링이 주어진 응용 프로그램에 가장 적합한 접근법인지를 결정하는 데 필수적입니다.
장점 (프로)
삽입 오버 몰딩은 종종 문제를 능가하는 상당한 이점을 제공하여 많은 복잡한 제품 설계에 선호되는 선택입니다.
비용 절감 (장기) :
조립 시간 감소 : 여러 구성 요소를 하나로 통합함으로써 오버 몰딩은 나사, 접착 또는 용접과 같은 별도의 어셈블리 단계가 필요하지 않습니다. 이는 인건비를 크게 줄이고 생산주기를 높이십시오.
관리 할 구성 요소가 적습니다 : 부품 통합은 인벤토리 관리, 구매 및 공급망 물류를 단순화합니다.
감소 된 스크랩 및 재 작업 : 잘 설계된 오버 모딩 프로세스는 매우 일관된 부품을 생성하여 결함이있는 어셈블리 또는 잘못 정렬 된 구성 요소와 관련된 거부를 최소화 할 수 있습니다.
부품 성능 및 기능 향상 :
상승성 재료 특성 : 크게 다른 특성 (예를 들어 강도를위한 강성 금속, 그립을위한 유연한 플라스틱, 절연 플라스틱이있는 전기 전도성 금속)을 갖는 재료의 조합을 허용하여 전반적인 성능을 달성 할 수 있습니다.
강화 된 내구성 및 신뢰성 : 인서트와 오버 몰드 사이의 통합 결합은 종종보다 강력한 부분을 차지하여 전통적으로 조립 된 구성 요소에서 발생할 수있는 덜거덕, 풀림 또는 재료 피로를 줄입니다. 더 강력하고 영구적 인 연결을 만듭니다.
향상된 밀봉 기능 : 오버 몰화는 인서트 주위에 밀폐 된 씰을 만들어 민감한 전자 제품을 보호하거나 유체 누출을 방지 할 수 있습니다.
진동 및 소음 감소 : 소프트 오버 몰은 충격과 진동을 흡수하여 제품 수명과 사용자 편의를 향상시킬 수 있습니다.
설계 유연성과 미학 :
복잡한 형상 : 단일 재료 성형 또는 기존 어셈블리 방법을 사용하여 제조하기 어렵거나 불가능한 복잡한 부품을 생성 할 수 있습니다.
통합 기능 : 스레드 인서트, 전자 회로, 센서 또는 인체 공학적 그립과 같은 기능을 직접 부품으로 직접 통합 할 수 있습니다.
향상된 미학 : 설계자에게 제품 매력과 인체 공학을 향상시키는 다색, 다중 텍스트 및 소프트 터치 표면을 만들 수있는 기능을 제공하여 종종 가시적 인 패스너 또는 이음새를 제거합니다.
단점 (단점)
수많은 장점에도 불구하고 삽입 오버 몰딩은 계획 및 설계 단계에서 신중하게 고려해야 할 특정 과제를 제시합니다.
초기 툴링 비용이 높아짐 :
복잡한 곰팡이 : 오버 몰링 도구는 삽입물을 정확하게 수용하고 고정해야하기 때문에 표준 분사 금형보다 본질적으로 더 복잡합니다. 이를 위해서는 복잡한 핵심 및 공동 설계, 특수 게이트 위치 및 잠재적 인 자동화 기능이 필요하므로 선불 투자가 더 높아집니다.
멀티 샷 툴링 : 멀티 샷 오버 몰딩의 경우, 단일 금형 내의 여러 구멍, 회전 플래 텐 또는 전송 메커니즘이 포함되므로 툴링 복잡성과 비용이 크게 증가합니다.
재료 호환성 문제 :
접착 문제 : 특히 표면 에너지가 낮거나 열 팽창 계수의 큰 차이가있는 다른 재료 사이에서 강력하고 일관된 결합을 달성하는 것이 어려울 수 있습니다. 이로 인해 박리, 휘파람 또는 균열이 발생할 수 있습니다.
가공 온도 제한 : 오버 모딩 재료의 용융 온도는 삽입 재료를 손상 시키거나 저하시키지 않기에 충분히 낮아야합니다. 이것은 물질적 선택을 제한 할 수 있습니다.
차동 수축 : 과잉 플라스틱이 냉각되면 줄어 듭니다. 삽입 재료가 열 팽창 계수의 상당히 다른 경우,이 차동 수축은 내부 응력을 유발하여 시간이 지남에 따라 뒤틀림, 균열 또는 결합 실패로 이어질 수 있습니다.
주기 시간 증가 (경우에 따라) :
로드 삽입 : 인서트가 수동으로로드되면 전체주기 시간에 추가되어 생산 효율에 영향을 미칩니다. 자동화 된 로딩조차도 작은 증분이 추가됩니다.
냉각 시간 : 인서트의 존재는 때때로 냉각 균일 성에 영향을 줄 수 있으며, 특히 인서트가 방열판 역할을하는 경우 휘파선을 방지하거나 완전한 응고를 달성하기 위해 더 긴 냉각주기가 필요할 수 있습니다.
인서트 손상 또는 오해의 위험 :
높은 주입 압력 : 용융 플라스틱 주입의 힘은 적절하게지지되지 않거나 주입 파라미터가 최적화되지 않으면 섬세한 인서트를 잠재적으로 구부리거나 파괴하거나 대체 할 수 있습니다.
정확한 위치 : 금형 내에서 정확한 삽입 배치를 유지 관리하면 어려울 수 있으며 잘못 정렬하면 부품이 결함이 될 수 있습니다.
설계 복잡성 :
상호 의존적 인 설계 : 인서트와 오버 몰드의 설계는 불가분의 관계가 있습니다. 하나에 대한 변경은 종종 다른 사람의 변화가 필요하므로보다 통합되고 반복적 인 설계 프로세스가 필요합니다.
DFM 중요성 : 제조 가능성 설계 (DFM)는 오버 모딩에서 훨씬 더 중요합니다. 툴링이 이루어지면 디자인의 실수는 교정하는 데 비용이 많이들 수 있습니다.
이러한 과제에도 불구하고, 신중하게 계획하고 실행될 때, 부품 성능, 높은 볼륨의 비용 효율성 및 설계 자유 측면에서 삽입의 장점은 종종 복잡한 다중 물질 응용 분야의 우수한 선택이됩니다. 성공의 열쇠는 철저한 설계, 재료 선택 및 프로세스 최적화에 있습니다.
사례 연구
실제 사례는 삽입 오버 몰딩의 변형 가능성을 강력하게 설명합니다. 이 사례 연구는이 프로세스가 복잡한 엔지니어링 문제를 해결하고 성능을 최적화하며 상당한 제조 효율성을 달성하는 방법을 강조합니다.
사례 연구 1 : 자동차 센서 하우징
과제 : 고급 운전자 보조 시스템 (ADAS)을위한 작고 내구성이 뛰어난 센서 하우징을 생산하는 데 필요한 주요 자동차 제조업체. 센서는 정확한 정렬, 가혹한 언더 환경 (온도 변동, 수분, 화학 물질)으로부터의 보호 및 섬세한 내부 회로의 전기적 분리가 필요했습니다. 개스킷과 포팅 화합물을 곁들인 전통적인 조립은 비싸고, 누출되기 쉽고, 노동 집약적이었습니다.
오버 몰딩 솔루션 : 금속 센서와 내부 배선을 캡슐화하기 위해 삽입 오버 몰링을 선택했습니다.
삽입 : 내장 된 와이어 및 연결 핀이있는 정확하게 가공 된 금속 센서 구성 요소.
오버 몰드 재료 : 우수한 화학 저항, 열 안정성 및 치수 안정성을 위해 고성능 유리로 채워진 PBT (폴리 부틸렌 테레 프탈레이트)가 선택되었습니다.
공정 : 금속 센서를 금형에 로봇으로 배치했습니다. 그런 다음 PBT를 주입하여 센서를 완전히 캡슐화하고 전기 연결 주위에 강력하고 밀폐 된 씰을 만듭니다.
달성 된 혜택 :
강화 된 내구성 : 원활한 오버 몰드는 환경 요인에 대한 우수한 보호를 제공하여 센서의 수명을 크게 확장했습니다.
비용 절감 : 여러 조립 단계 (포팅, 개스킷, 고정)를 제거하여 노동 및 재료 비용 절감 30%이상.
개선 된 신뢰성 : 기존 어셈블리에 비해 잠재적 누출 경로 및 고장 지점 감소.
소형화 : 구성 요소의 통합 특성으로 인해보다 컴팩트 한 설계를 허용했습니다.
사례 연구 2 : 인체 공학적 외과기구 핸들
도전 : 의료 기기 회사는 재사용 가능한 외과 적 절단 도구의 인체 공학 및 안전성을 향상시키는 것을 목표로했습니다. 기존의 금속 손잡이는 젖었을 때 미끄러 져서 긴 시술 중에 손 피로를 유발했으며 고무 그립을위한 별도의 노동 집약적 접착 공정이 필요했습니다. 멸균 호환성도 중요했습니다.
오버 몬딩 솔루션 : 금속 블레이드와 생크는 특수한 의료 등급의 열가소성 엘라스토머 (TPE)로 과도하게 발산되었습니다.
삽입 : 단단한 스테인레스 스틸 블레이드와 그 적분 탱 (핸들 부분).
오버 몰드 재료 : 습한 경우에도 소프트 터치 느낌, 비 슬립 특성 및 분해 또는 분해없이 반복적 인 증기 멸균 (Autoclaving) 사이클을 견딜 수있는 기능을 위해 맞춤형 생체 적합성 TPE가 선택되었습니다.
공정 : 금속 탕은 금형 공동에 정확하게 위치되었습니다. TPE는 그 주위에 주사되어 텍스처 기능을 갖춘 인체 공학적 그립을 형성했습니다. 기계적 연동 기능 (그루브, 통행)은 금속 삽입물에 설계되어 강력하고 영구적 인 결합을 보장했습니다.
달성 된 혜택 :
우수한 인체 공학 : 소프트 터치 TPE 그립은 외과 의사의 편의와 통제를 크게 향상시켜 손 피로를 줄였습니다.
안전성 향상 : 비 슬립 표면으로 인해 중요한 절차 중 우발적 인 미끄러짐의 위험이 줄었습니다.
제조 가능성 및 비용 절감 향상 : 수동 접착 단계를 제거하여 더 깨끗한 프로세스, 노동 감소 및 생산이 빠릅니다.
멸균 호환성 : 선택된 TPE는 엄격한 멸균 프로토콜을 통해 무결성과 결합 강도를 유지했습니다.
사례 연구 3 : 소비자 전자식 원격 제어
도전 : 소비자 전자 제조업체는 고급 리모컨의 촉각 느낌, 강하 저항 및 전반적인 미학을 향상시키기를 원했습니다. 원래 디자인은 단단한 플라스틱이었고, 떨어질 때 크래킹되기 쉽고 "저렴한"느낌이 들었습니다.
오버 몰딩 솔루션 : 리모컨의 본체를 만들기 위해 2 샷 (멀티 샷) 오버 모딩 프로세스가 사용되었습니다.
첫 번째 샷 (삽입/기판) : 강성 ABS (아크릴로 니트릴 부타디엔 스티렌) 플라스틱은 리모컨의 구조적 코어와 버튼 우물을 형성했습니다.
두 번째 샷 (Overmold) : 특별히 공식화 된 TPE가 ABS의 일부에 주입하여 부드럽고 기발한 외부 껍질과 악센트 영역을 만듭니다.
공정 : ABS 성분은 첫 번째 캐비티에서 성형 된 다음 TPE가 주입 된 두 번째 캐비티로 자동으로 (금형 회전 또는 로봇 암을 통해) 자동으로 전송되었습니다.
달성 된 혜택 :
프리미엄 촉각 느낌 : TPE Overmold는 쾌적하고 부드러운 터치 표면을 제공하여 사용자 경험을 크게 향상 시켰습니다.
방울 저항 향상 : 엘라스토머 외부 층은 충격력을 흡수하여 원격이 내구성이 뛰어나고 우발적 인 방울로 인한 손상이 덜 발생합니다.
미적 향상 : 뚜렷한 질감과 색상 대비를 갖춘 다중 물질 디자인을 가능하게하여 제품의 인식 된 품질과 설계 정교함을 높입니다.
간소화 된 생산 : 2 샷 프로세스는 단일 성형주기에서 복잡하고 다중 물질 부품을 생성하여 조립 시간과 물류를 줄였습니다.
이 예는 과잉 콜드 삽입을 삽입하는 것이 재료를 결합하는 것이 아니라는 점을 강조합니다. 우수한 성능, 효율성 및 시장 매력을 제공하는 엔지니어링 통합 솔루션에 관한 것입니다.
삽입 오버 몰딩 모범 사례
일관된 고품질의 고품질 결과를 삽입하는 고품질 결과를 달성하려면 설계, 툴링 및 제조 단계 전체에서 입증 된 모범 사례를 준수해야합니다.
1. 제조 가능성 설계 (DFM) 지침
사전 예방 적 디자인 결정은 과잉 콜드 성공을 보장하는 가장 영향력있는 방법입니다.
조기 공동 작업 : 초기 설계 단계에서 몰더 및 재료 공급 업체와 교류하십시오. 그들의 전문 지식은 비용이 많이 드는 재 설계를 방지 할 수 있습니다.
재료 특성을 설명 : 두 재료의 열 팽창, 수축 및 접착 특성을 이해하십시오. 설계 공차는 이러한 차이점을 설명해야합니다.
기계적 연동 촉진 : 기계적 결합 강도를 최대화하는 인서트 (언더컷, 구멍, knurling)의 설계 기능 우선 순위를 정합니다.
균일 한 벽 두께 유지 : 삽입 주변의 일관된 오버 몰 벽 두께를 위해 노력하여 차동 냉각, 휘파람 및 싱크 자국을 최소화하십시오.
관대 한 반경 : 내부 및 외부 모서리에 관대 한 반경 (필렛)을 사용하십시오. 특히 오버 몰드가 삽입물을 만나는 경우 응력 농도를 줄이고 재료 흐름을 향상시킵니다.
게이트 및 벤팅 최적화 : 전략적으로 게이트를 배치하여 삽입 및 통풍구 주위의 균형 흐름을 보장하여 공기 트랩을 방지하여 공극과 결합이 불량 할 수 있습니다.
견고성을 삽입하십시오 : 디자인 삽입물로 주입 압력과 기온을 변형하지 않고 견딜 수 있습니다. 강성과 열 질량을 고려하십시오.
곰팡이 구성 요소의 클리어런스 : 금형 구성 요소 (예 : 코어 핀)에 대한 삽입물 주위에 충분한 공간이 간섭없이 관여 할 수 있도록 충분한 공간을 보장합니다.
2. 품질 관리 및 검사
과정 전체에 걸쳐 엄격한 품질 관리는 부분 무결성과 성능을 보장하기 위해 필수적입니다.
들어오는 재료 검사 : 모든 들어오는 인서트 및 생과 장애물 재료의 품질, 치수 및 청결을 확인하십시오.
프로세스 중지 모니터링 :
자동 비전 시스템 : 카메라를 사용하여 금형 폐쇄 전에 올바른 삽입 배치를 확인하십시오.
프로세스 매개 변수 모니터링 : 일관성을 보장하기 위해 주입 압력, 온도, 사이클 시간 및 냉각 프로파일을 지속적으로 모니터링하고 로그합니다.
로봇/자동화 교정 : 정밀한 로봇 인서트 배치 시스템을 정기적으로 교정합니다.
롤링 후 검사 :
육안 검사 : 화장품 결함, 플래시, 공극, 짧은 샷 및 삽입물의 적절한 캡슐화를 확인하십시오.
치수 검사 : 캘리퍼, 마이크로 미터, CMM (좌표 측정기) 또는 광학 스캐너를 사용하여 중요한 치수를 확인하십시오.
접착 테스트 :
풀 아웃 테스트 : 삽입물에 측정 된 힘을 적용하여 오버 몰드에서 끌어 당기는 데 필요한 결합 강도를 결정하십시오.
껍질 테스트 : 삽입 표면에서 오버 몰 재료를 껍질을 벗기는 데 필요한 힘을 측정하십시오 (평평한 인터페이스에 공통).
토크 테스트 : 나사산 인서트의 경우 삽입물을 회전 시키거나 스트립하는 데 필요한 토크를 측정하십시오.
환경 테스트 : 피험자 샘플은 극도의 온도, 습도, 화학적 노출 또는 UV 방사선에 대한 대상 샘플을 의도 한 환경에서 장기 성능과 결합 무결성을 보장합니다.
기능 테스트 : 의도 된 응용 프로그램에서 완성 된 부분을 테스트하여 모든 기능이 충족되는지 확인하십시오.
이러한 모범 사례를 통합함으로써 제조업체는 위험을 크게 줄이고 생산을 최적화하며 지속적으로 고품질 인서트 오버 몰드 구성 요소를 생산할 수 있습니다.
삽입 오버 몰딩의 향후 트렌드
인서트 오버 몰화 분야는 재료 과학, 제조 기술의 발전 및 통합 및 지속 가능한 제품에 대한 요구에 따라 지속적으로 발전하고 있습니다.
재료 및 기술의 발전 :
다중 물질 통합 : 더 넓은 범위의 엔지니어링 플라스틱 및 금속에 대한 우수한 화학적 결합을 제공하여 표면 처리에 대한 의존도를 줄이는 고도로 전문화 된 TPE 및 TPU의 지속적인 개발을 기대합니다.
스마트 재료 및 센서 : 고급 전자 장치, 센서 (예 : 압력, 온도, RFID) 및 유연한 회로가 오버 모드 구성 요소로 직접 통합되어 기능이 포함되어 기능이 포함 된 "스마트"부품을 생성합니다.
지속 가능한 재료 : 환경 규제 및 친환경 제품에 대한 소비자 수요를 충족시키기 위해 바이오 기반, 재활용 및 재활용 가능한 오버 몰딩 재료의 사용 증가.
삽입 용 첨가제 제조 (3D 프린팅) : 3D 프린팅을 통한 복잡한 인서트의 프로토 타이핑 및 저용량이 적은 생산이 점점 더 널리 퍼져 전례없는 디자인의 자유와 속도를 제공합니다.
액체 실리콘 고무 (LSR) 오버 모딩 : LSR 성형 기술이 성숙함에 따라 소프트 터치, 밀봉 및 의료 응용 분야의 플라스틱 및 금속에 대한 오버 폴딩에 사용되는 것은 고유 한 특성 (생체 적합성, 넓은 온도 범위)으로 인해 계속 증가 할 것입니다.
향상된 시뮬레이션 소프트웨어 : 보다 정교한 시뮬레이션 도구를 사용하면 엔지니어가 재료 흐름, 본드 강도, 잔류 응력 및 잠재적 인 휘세를 더 정확하게 정확하게 예측하여 툴링이 절단되기 전에 설계를 사실상 최적화 할 수 있습니다.
자동화 및 산업 4.0 통합 증가 :
인서트 배치를위한 로봇 공학 : 자동 삽입을위한 고속 정밀 로봇 시스템의 추가 발전은 특히 섬세하거나 복잡한 인서트의 효율성과 일관성을 향상시킵니다.
통합 제조 셀 : 오버 모드 라인은 완전 자동화 된 "광선 아웃"제조 환경에서 다운 스트림 프로세스 (어셈블리, 테스트, 포장)와 더욱 통합 될 것입니다.
실시간 프로세스 제어 : 성형 모니터링 매개 변수의 실시간 모니터링 및 적응 형 제어를위한 AI 및 기계 학습을 활용하여 품질을 더 최적화하고 폐기물을 줄입니다.
디지털 쌍둥이 : 제조 공정의 디지털 복제본 생성, 성능을 예측하고, 문제를 해결하고, 운영을 원격으로 최적화합니다.
이러한 트렌드는 삽입 오버 몰링이 모든 산업 분야에서 고급 다기능 제품 생성의 중심이 훨씬 정교하고 다재다능한 미래를 나타냅니다.
그래서
인서트 오버 몰딩을 통한 여정은 현대 제품 디자인의 초석이되는 정교하고 엄청나게 귀중한 제조 공정을 보여줍니다. 성능과 미학을 강화하는 것부터 구성 요소를 통합하고 장기 비용을 낮추는 것까지 그 기능은 변형 적입니다.
핵심 요점의 요점 :
무엇인가 : 삽입 오버 모딩 삽입은 사전 형성 구성 요소 (삽입)를 사전 형성 재료로 정확하게 캡슐화하여 단일의 통합 부품을 만듭니다.
핵심 프로세스 : 신중한 삽입 준비, 곰팡이의 안전한 배치, 정확한 재료 주입, 냉각 및 방출이 포함되며 종종 자동화 된 시스템을 활용하여 효율성을 높이십시오.
디자인은 가장 중요합니다. 성공의 힌지는 기계적 인터 로킹 기능, 균일 한 벽 두께, 적절한 게이팅 및 드래프트 각도와 같은 측면을 고려하여 성형 및 결합 강도를 보장합니다.
재료 호환성은 중요합니다. 삽입 및 오버 몰링 재료의 선택은 열, 화학 및 접착력 호환성을 설명하여 강력하고 신뢰할 수있는 결합을 달성하여 종종 TPE, TPU, PC, ABS 및 알루미늄, 놋쇠 및 스틸과 같은 금속과 같은 일반적인 열가소성을 활용해야합니다.
결합 메커니즘 : 접착력은 주로 강력한 기계적 연동, 화학적 결합 (특히 특수 재료) 또는 덜 일반적으로 끊임없는 표면 제조에 의해지지되는 내내 접착제를 통해 달성됩니다.
광범위한 응용 분야 : 의료 기기 및 소비자 제품의 인체 공학을 향상시키고 민감한 전자 제품을 보호하는 것부터 자동차 및 산업 구성 요소의 내구성 및 기능 향상에 이르기까지 오버 몰딩의 다양성은 방대합니다.
장단기 : 성능, 부품 통합 및 장기 비용 절감에 상당한 진보를 제공하지만 초기 툴링 투자가 더 높아지고 재료 호환성 및 프로세스 복잡성에 대한 신중한 관리가 필요합니다 .
