사출 성형의 SPI 표면 마감 표준에 대한 최종 가이드

소개

플라스틱 사출 성형에서 부품의 표면 마감은 외관상의 선택 그 이상입니다. 이는 소비자의 손에 제품이 느껴지는 방식, 빛이 윤곽선에 반사되는 방식, 더 중요하게는 생산 중에 부품이 금형 캐비티에서 얼마나 깔끔하게 배출되는지에 직접적인 영향을 미칩니다. 잘못된 마감재를 선택하면 미세한 긁힘, 화장품 싱크 마크 또는 부품이 공구에 끼어 불량률이 급격히 높아질 수 있습니다.

공급망 전체에서 이러한 마감재를 표준화하기 위해 플라스틱 산업 협회(현재 간단히 PLASTICS로 알려짐)는 SPI 표면 마감 분류 시스템을 확립했습니다. 협회의 이름이 업데이트되었지만 글로벌 도구 제작자와 제조 엔지니어는 여전히 이를 보편적으로 "SPI 표준"이라고 부릅니다.

이러한 표준의 미묘한 차이와 다양한 폴리머가 표준과 어떻게 상호 작용하는지 이해하는 것이 미적 의도와 제조 현실의 균형을 맞추는 열쇠입니다.

4가지 기본 SPI 마감 분류

SPI 표준은 금형강을 연마하는 데 사용되는 매체와 방법에 따라 마감재를 4가지 문자 등급(A, B, C, D)으로 분류합니다. 각 등급 내에서 숫자 1부터 3은 가공 수준과 그에 따른 표면 거칠기 평균(Ra)을 나타냅니다.

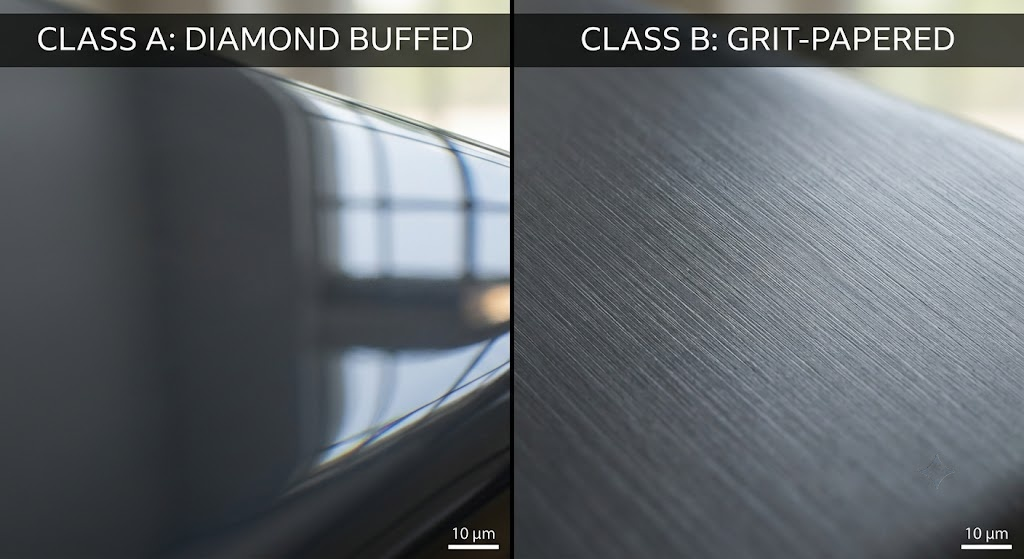

클래스 A: 광택/광택 마감(다이아몬드 광택)

클래스 A 마감재는 광학적 선명도와 고광택 미학의 정점을 나타냅니다. 이러한 마감은 점점 더 미세한 등급의 다이아몬드 파우더 버핑 페이스트를 사용하여 금형 캐비티를 공들여 손으로 연마하여 달성됩니다.

• SPI A-1: 3등급 다이아몬드 버핑 페이스트를 활용하여 약 0.012~0.025마이크로미터 Ra의 매우 매끄러운 표면 거칠기를 달성하는 가장 높은 표준입니다. 거울처럼 반사율이 높은 마감 처리를 제공합니다.
• SPI A-2: 6등급 다이아몬드 페이스트를 사용하여 Ra 값이 약간 더 높지만(0.025~0.05마이크로미터) 프리미엄 광택을 유지합니다.
• SPI A-3: 15등급 다이아몬드 페이스트로 연마하여 날카롭고 광택 있는 외관을 제공하지만 약간 더 관대한 거칠기 프로필(0.05~0.10마이크로미터 Ra)을 허용합니다.

제조 통찰력:

진정한 클래스 A 마감을 달성하려면 NAK80 또는 S136과 같은 고품질, 고경도 금형강이 필요합니다. 표준 공구강에는 미세 불순물이나 다공성이 포함되어 있습니다. A-1 수준으로 연마하면 이러한 불순물이 "찢어져" 마감을 망치는 미세한 구멍이 남습니다.

또한 클래스 A 표면은 내부 부품 결함에 대한 돋보기 역할을 합니다. 리브 또는 보스 뒤의 약간의 부피 수축(싱크 마크)은 빛 반사 아래에서 즉시 표시됩니다.

• 일반적인 응용 프로그램: 프리미엄 피아노 블랙 또는 맑고 투명한 외관이 요구되는 광학 렌즈, 투명 광도파관, 안면 보호대, 거울 및 고급 가전제품 하우징.

클래스 B: 반광택 마감재(그릿 페이퍼)

클래스 B 마감은 극단적인 비용이나 거울 마감의 취약성 없이 깔끔하고 전문적인 외관이 필요한 부품을 위해 설계되었습니다. 이러한 표면은 선형의 중첩 동작으로 적용되는 고운 사포를 사용하여 달성됩니다.

• SPI B-1: 600방 종이로 마감하여 일반적인 거칠기가 0.05~0.10마이크로미터 Ra인 매우 깨끗한 반광택 표면을 생성합니다.
• SPI B-2: 400방 종이로 광택 처리하여 적당한 반광택 외관(0.10~0.15마이크로미터 Ra)을 제공합니다.
• SPI B-3: 320방 종이로 연마하여 눈에 보이고 균일한 미세 스크래치(0.28~0.35마이크로미터 Ra)가 있는 부드러운 새틴 광택을 얻습니다.

제조 통찰력:

그릿 페이퍼 연마는 금형에 방향성 있는 선형 스크래치 패턴을 도입하므로 도구 제작자는 연마 스트로크를 금형의 개구부(배출 경로) 방향에 맞춰 정렬해야 합니다. 그릿 라인이 당기는 방향에 수직으로 이어지는 경우 성형된 플라스틱이 미세 홈을 붙잡아 생산 실행 중에 긁힌 자국이 생기고 심각한 배출 문제가 발생합니다.

• 일반적인 응용 프로그램: 소비자 가전 하우징, 자동차 내부 트림 패널, 휴대용 전자 인클로저 및 상업용 사무 장비.

클래스 C: 무광택 마감재(석재 광택제)

클래스 C 마감재는 부드럽고 흐릿하며 반사가 없는 무광택 외관이 특징입니다. 공구 제작자는 프로파일링 오일스톤(그릿 스톤)을 사용하여 적극적으로 금형강을 매끄럽게 만들어 이러한 질감을 얻습니다.

• SPI C-1: 미세한 600방 연마석을 사용하여 매끄러운 무광택 마감 처리(Ra 0.35~0.40마이크로미터)를 얻었습니다.
• SPI C-2: 400방 스톤으로 마감하여 뚜렷한 무광택 질감(0.45~0.55마이크로미터 Ra)을 생성합니다.
• SPI C-3: 더 거친 320방 스톤으로 마감하여 모든 툴링 자국을 제거하여 더 거칠고 완전히 평평한 무광택 모양(0.63~0.85마이크로미터 Ra)을 남깁니다.

제조 통찰력:

산업 응용 분야에서 클래스 C는 순전히 부품 "장식"을 위해 선택되는 경우가 거의 없습니다. 대신 업계에서 선호하는 "비용 효율성" 마감입니다. 석재 광택제의 주요 목적은 CNC 밀링 커터 또는 EDM 전극에 의해 남겨진 거친 가공 흔적(가리비 및 홈)을 빠르고 경제적으로 지우는 것입니다. 이는 최종 사용자가 결코 볼 수 없는 부품의 기본 마감입니다.

• 일반적인 응용 프로그램: 내부 구조 리브, 전자 브래킷, 자동차 구조 부품, 연료 탱크 및 숨겨진 산업용 하드웨어.

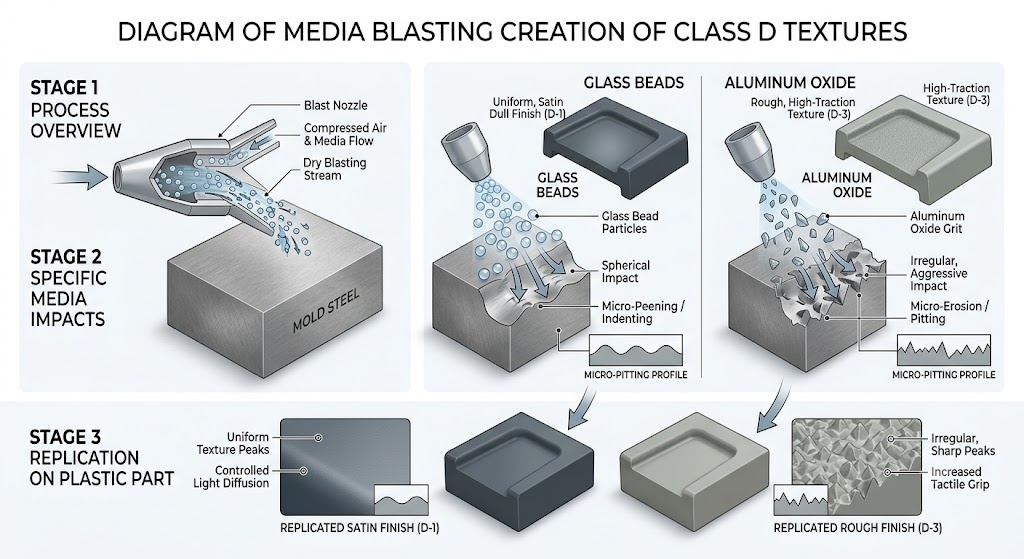

클래스 D: 텍스처 마감(블라스트/샌드블라스팅)

클래스 D 마감은 거칠고 질감이 많거나 새틴 느낌을 줍니다. 이는 금형 캐비티가 고압 하에서 건식 매체 분사를 받는 "파괴적인" 텍스처링 공정입니다.

• SPI D-1: 미세한 유리구슬을 금형강에 분사하여 균일하고 새틴처럼 무딘 마무리(Ra 0.80~1.10마이크로미터)를 만들어냅니다.
• SPI D-2: 중간 등급의 분사 매체 또는 모래로 분사되어 더 거칠고 미끄러지지 않는 질감(1.10~1.60마이크로미터 Ra)을 생성합니다.
• SPI D-3: 거친 산화알루미늄 또는 무거운 모래 알갱이로 분사되어 촉감이 뛰어나고 거칠고 완전히 평평한 마감(2.30~3.20마이크로미터 Ra)을 생성합니다.

제조 통찰력:

클래스 D 마감재는 용접선이나 사소한 싱크 마크와 같은 표면 결함을 숨기는 데 탁월합니다. 그러나 엔지니어는 "질감 저하"에 대한 계획을 세워야 합니다. 장기간 생산(예: 수십만 주기) 동안 유리 충전 나일론과 같은 연마성 엔지니어링 플라스틱은 분사된 금형 캐비티의 날카로운 정점을 천천히 침식하고 "연마"합니다. 결과적으로 D-1 텍스처는 시간이 지남에 따라 점진적으로 반무광 텍스처로 변할 수 있으며, 원래 사양을 복원하려면 금형을 생산에서 꺼내 다시 블라스트해야 합니다.

• 일반적인 응용 프로그램: 견고한 도구 핸들, 플라스틱 스티어링 휠, 질감이 있는 수하물 쉘, 가전제품 그립 및 지문과 긁힘을 가리도록 설계된 산업용 인클로저.

SPI 표면 마감 비교 차트

SPI 표면 마감 선택 시 주요 요소

표면 마감을 선택하려면 재료 특성, 형상 및 예산 간의 균형을 계산해야 합니다. 제조 결정(DFM)을 안내해야 하는 핵심 요소는 다음과 같습니다.

재료 선택: 결정성 폴리머와 비정질 폴리머

플라스틱 수지의 분자 구조는 금형 마감을 얼마나 잘 복제하는지 직접적으로 결정합니다.

• 비정질 폴리머 (예: 폴리카보네이트, ABS, 아크릴/PMMA)은 광택 강철에 완벽하게 흐르는 임의의 분자 레이아웃을 가지고 있습니다. 그들은 절대적인 투명성이나 고광택을 위해 클래스 A 다이아몬드 마감재를 선택하는 데 탁월합니다.
• 결정성 폴리머 (예: 나일론/PA, 폴리프로필렌, 폴리에틸렌)은 냉각되면서 구조화된 결정화를 겪어 더 높은 수축을 유발합니다. 게다가 강도를 높이기 위해 이러한 재료에 유리 섬유(GF)를 첨가하면 섬유가 표면에 떠오르는 경향이 있습니다. 30% 유리 충전 나일론에 클래스 A 마감을 지정하는 것은 자본 낭비입니다. 표면은 본질적으로 줄무늬가 있고 얼룩덜룩해 보입니다. 이러한 재료는 클래스 C 또는 클래스 D 마감재에서 훨씬 더 나은 성능을 발휘합니다.

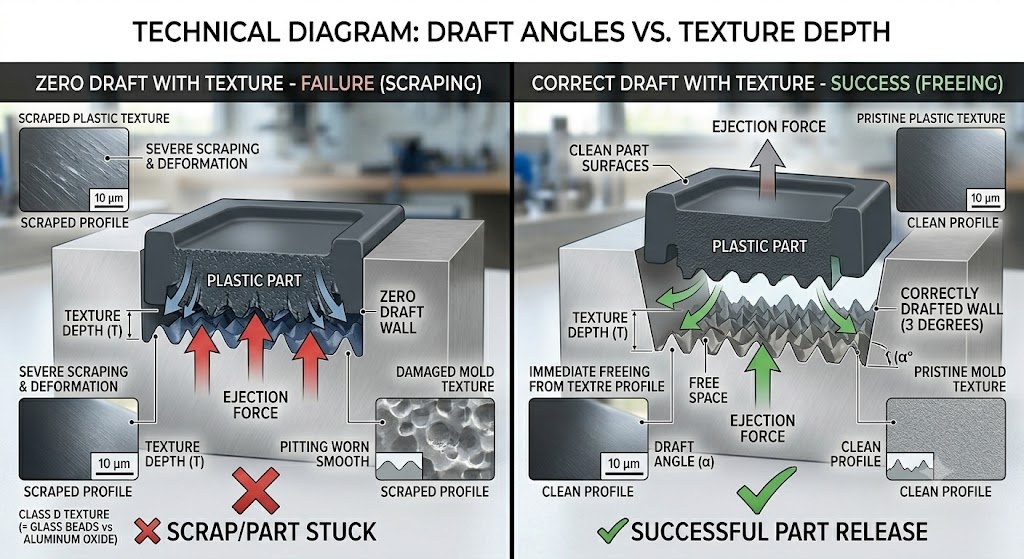

구배 각도 페널티

표면 질감은 미세한 봉우리와 계곡을 만듭니다. 금형이 열리면 플라스틱 부품을 깨끗하게 당겨 빼내야 합니다. 부품의 수직 벽에 충분한 드래프트(테이퍼)가 부족한 경우 질감이 있는 강철은 배출 중에 냉각 플라스틱을 물리적으로 긁거나 찢거나 자국을 남깁니다.

• 업계 황금률: 표준 매끄러운 마감(클래스 A 및 B)의 경우 측면당 최소 구배 각도 0.5~1.0도가 허용됩니다.
• 질감 있는 경험 법칙: 클래스 D 샌드블래스트 마감의 경우 텍스처 깊이 0.025mm(1밀 또는 0.001인치와 동일)마다 약 1도의 추가 구배 각도를 추가해야 합니다. 이를 고려하지 않으면 심각한 끌림 자국과 부품 변형이 발생합니다.

툴링 비용 및 리드 타임

비교 차트에서 볼 수 있듯이 클래스 A 마감재는 금형 제조 비용을 크게 부풀립니다. A-1 마감으로 공구를 손으로 연마하면 단계별로 수행되어야 하기 때문에 공구 리드 타임이 며칠 또는 심지어 몇 주가 추가될 수 있습니다(예: 강철 매트릭스를 손상시키지 않고 320방 석재에서 바로 다이아몬드 페이스트로 이동할 수는 없습니다). 클래스 C 석재 마감재는 생산이 가장 빠르고 저렴합니다.

부품 기능

최종 사용 환경을 고려하십시오. 고광택 클래스 A 마감재는 악명 높은 긁힘 자석으로 기름진 지문이 즉시 나타납니다. 제품을 매일 취급해야 하는 경우(예: 컨트롤러 또는 전자 그립) 클래스 D 새틴 질감은 촉각 마찰을 제공하는 동시에 제품 수명 동안 마모와 손상을 성공적으로 숨깁니다.

엔지니어링 도면에 SPI 마감을 지정하는 방법

명확한 의사소통으로 비용이 많이 드는 툴링 재작업을 방지할 수 있습니다. 생산 청사진이나 2D 엔지니어링 도면을 준비할 때 다음 업계 모범 사례를 적용하세요.

1. 일반적인 콜아웃을 피하세요: 도면 메모에 "Polish Outer Surfaces"라고 쓰지 마십시오. 이는 정의를 전적으로 해석에 맡깁니다. 대신 다음과 같은 명시적인 콜아웃을 사용하세요. 눈에 보이는 화장품 표면의 표면 마감은 SPI A-2입니다.
2. 텍스처 경계 스플라인 사용: 단일 성형 부품에 여러 마감 처리(예: 클래스 D 질감 하우징의 클래스 A 광택 액센트 스트립)가 있는 경우 2D 프린트에 깨끗한 점선 경계선을 그려 정확한 전환 영역을 표시합니다.
3. 상호 참조 글로벌 표준: 글로벌 공급망을 다루는 경우 제조 파트너는 유럽 VDI 3400(스파크 침식 스케일 기반) 또는 Mold-Tech와 같은 독점 텍스처 카탈로그에 더 익숙할 수 있습니다. 해당하는 경우 해당 값을 기록해 둡니다(예: SPI C-1은 대략 VDI 18~21과 일치합니다).

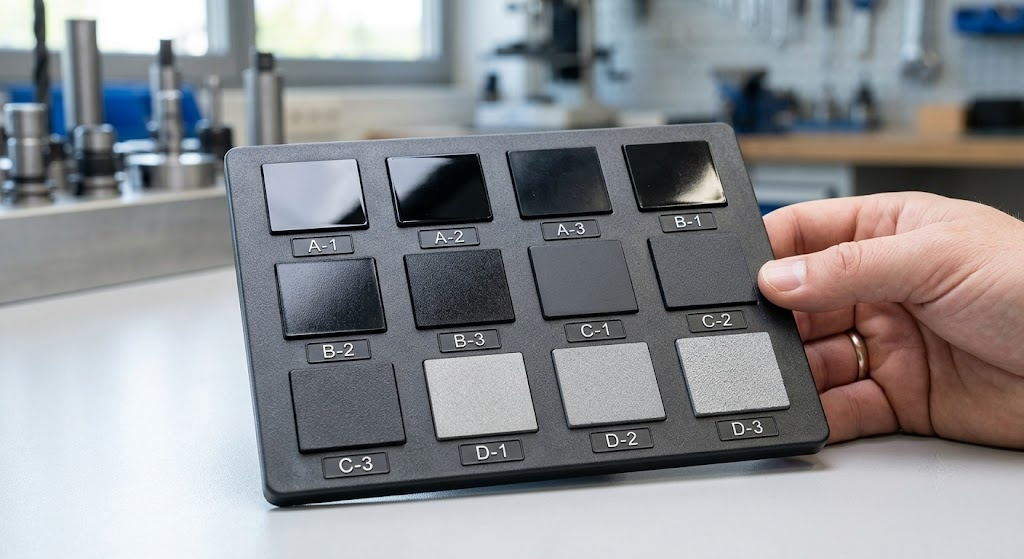

4. 물리적 질감 명판 요청: 도구 제작자에게 수천 달러짜리 금형 캐비티 텍스처링 권한을 부여하기 전에 금형에 성형된 실제 샘플 칩을 요청하세요. 정확한 수지 소재를 선택했습니다. 천연 폴리프로필렌의 질감은 검은색 폴리카보네이트의 질감과 크게 다릅니다.

결론

SPI 표면 마감 표준을 마스터하면 산업 디자인 개념과 실제 제조 성능 간의 격차를 해소할 수 있습니다. 클래스 A 마감에는 고급 공구강과 완벽한 부품 설계가 필요하고 클래스 D 텍스처에는 넉넉한 구배 각도가 필요하다는 점을 이해하면 제조 병목 현상을 방지하고 부품 거부율을 낮추며 툴링 예산을 제어할 수 있습니다.

강철을 절단하기 전에 재료 선택, 형상 구배 및 원하는 SPI 표준을 조정하려면 초기 DFM 단계에서 항상 사출 성형 파트너와 상의하세요.
