열가소성 폴리우레탄(TPU)은 유연한 고무와 단단한 플라스틱 사이의 격차를 해소합니다. 탁월한 탄성, 내마모성, 높은 인장 강도로 잘 알려진 TPU는 글로벌 산업 제조 분야에서 높은 선호도를 보이고 있습니다. 그러나 이 독특한 폴리우레탄 엘라스토머를 가공하려면 숨겨진 기술적 차이에 대한 깊은 이해가 필요합니다.
이 가이드는 TPU 속성, 처리 매개변수, 금형 설계 비법, 문제 해결 전략에 대한 엔지니어링 수준의 통찰력을 제공하여 생산 라인을 최적화하고 고수율 B2B 부품 제조를 보호합니다.
1. 주요 속성 및 선택 딜레마

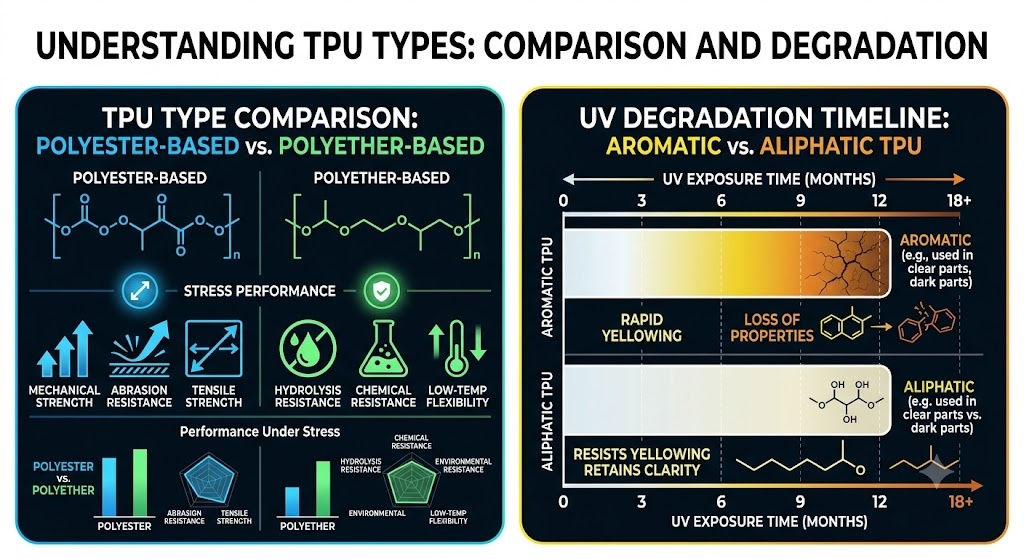

올바른 TPU 등급을 선택하려면 기본 쇼어 경도 차트 이상의 내용을 살펴봐야 합니다. 산업 조달 및 제품 설계 팀은 먼저 핵심 화학적 차이의 균형을 맞춰야 합니다. 폴리에스테르 기반 TPU와 폴리에테르 기반 TPU 비교 .
폴리에스테르 기반 TPU:
- 기계적 강도: 우수한 인장 및 인열 저항.
- 마모 저항: 우수함(산업용 가구 캐스터와 같이 마모가 심한 부품에 이상적)
- 가수분해 저항: 나쁨(수분 저하에 취약함)
- 저온 유연성: 좋아요.
- 미생물 저항: 낮음.
폴리에테르 기반 TPU:
- 기계적 강도: 보통.
- 마모 저항: 좋아요.
- 가수분해 저항: 우수함(습하거나 물에 잠긴 환경에 이상적)
- 저온 유연성: 우수(초저온에서도 탄성 유지).
- 미생물 저항: 높음.
전문가 팁: 황변의 숨겨진 비용
표준 방향족 TPU는 UV 방사선에 의해 분해되어 투명한 부품이 보기 흉한 노란색으로 변하는 분자 구조를 가지고 있습니다. 고급 소비재, 특수 서보 케이블 재킷 또는 눈에 보이는 자동차 인테리어의 경우 엔지니어는 소스를 확보해야 합니다. 지방족 TPU 등급 . 지방족 화학은 본질적으로 자외선에 저항하여 제품 수명이 연장되는 동안 광학 선명도와 색상 안정성을 유지합니다.
2. 재료 준비: 기본 건조 이상
TPU 사출 성형 시 단일 실패점이 있다면 바로 습기입니다. TPU는 흡습성이 높습니다. 주변 공기로부터 수증기를 적극적으로 흡수합니다. 젖은 수지를 처리하면 다음이 발생합니다. 비가역적인 가수분해 분해 - 물이 고온에서 폴리우레탄 폴리머 사슬을 절단하여 재료의 기계적 특성을 완전히 파괴하는 화학 반응입니다.

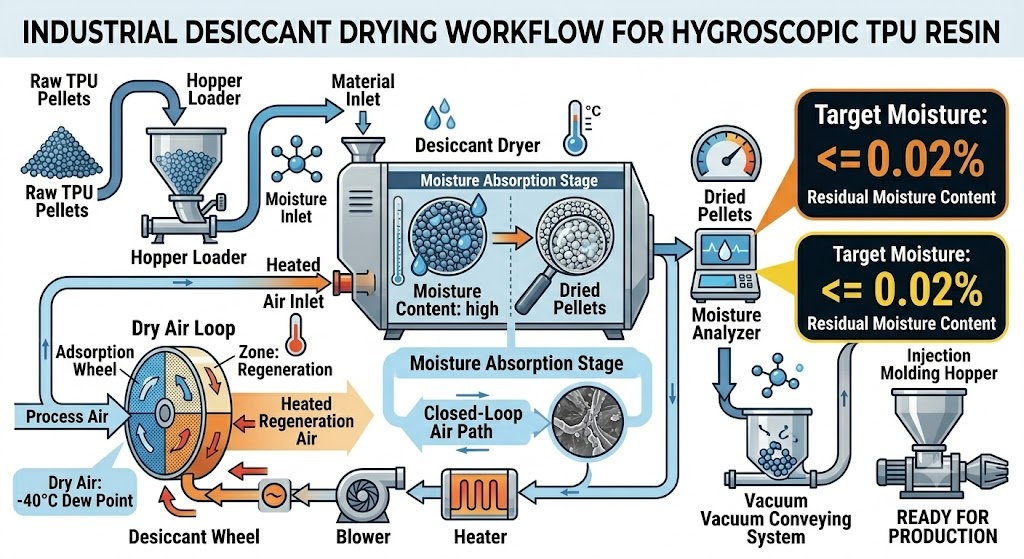

- 이슬점 측정법: 표준 열풍 호퍼로는 충분하지 않습니다. 이슬점을 유지할 수 있는 건조제 건조기를 사용해야 합니다. -40°C 또는 그 이하.
- 건조 매개변수: 순수 수지를 다음 온도에서 건조시킵니다. 80°C ~ 90°C 에 대한 3~4시간 . 주입 배럴에 들어가기 전 목표 수분 함량은 엄격히 준수되어야 합니다. 0.02% 이하 .
전문가 팁: 20% 재연삭 규칙
산업 비용 절감을 위해서는 스프루와 러너를 재사용해야 하지만 TPU의 열 이력은 엄격하게 관리되어야 합니다.
황금률: 이상을 섞지 마십시오. 15% ~ 20% 재분쇄(재활용 스크랩) 버진 레진으로.
이 한계를 초과하면 부품의 원래 인열 강도가 심각하게 떨어지고 심미적인 황변 현상이 가속화됩니다. 더욱이, 재분쇄 스크랩은 버진 펠렛보다 최대 2배 빠른 속도로 수분을 흡수합니다. 그것 반드시 호퍼에 혼합되기 전에 독립적이고 엄격한 건조제 건조 과정을 거칩니다.

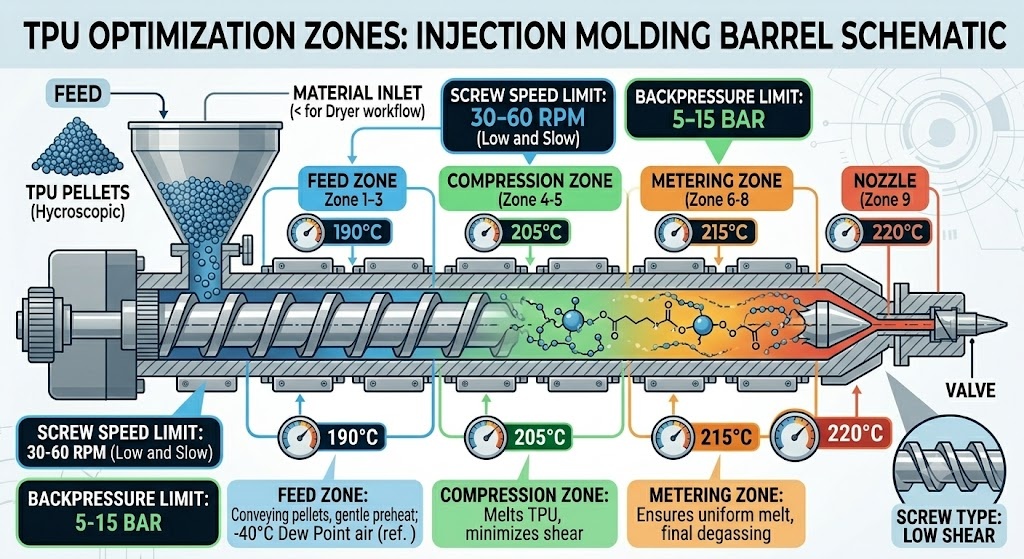

3. 가공 매개변수: 전단열 극복
TPU의 열 프로필을 설정하려면 비선형 접근 방식이 필요합니다. TPU 분자는 마찰에 매우 민감하기 때문에 소재는 높은 전단 민감도 . 사출 성형 기계가 용융된 엘라스토머에 엄격한 제한을 가할 때 엄청난 내부 마찰이 발생합니다. 전단 가열 .
이러한 마찰열로 인해 재료가 과열되어 연소되는 것을 방지하려면 다음과 같은 조치를 취하십시오. “낮고 느린” 머신 튜닝 전략:
- 용융 온도: 사이에 정확한 배럴 프로파일을 유지합니다. 190°C 및 220°C . 230°C를 초과하면 열분해가 발생합니다.
- 금형 온도: 금형 벽을 다음으로 유지하십시오. 20°C ~ 40°C . 더 차가운 금형은 폴리우레탄 블록의 결정화를 가속화하여 부품이 뒤틀림 없이 구조화되고 깔끔하게 배출되도록 합니다.
- 나사 및 배압: 낮은 나사 선형 속도를 설정합니다( 30~60rpm ) 및 최소 배압( 5~15바 ). 높은 배압은 엘라스토머에 불필요한 전단 응력을 가해 플라스틱이 노즐을 떠나기도 전에 폴리머 사슬을 분해합니다.
4. 점착성 엘라스토머의 금형 설계 비결
ABS 또는 폴리프로필렌과 같은 경질 플라스틱을 위한 표준 금형 설계 원칙은 유연한 TPU에 적용할 때 실패합니다. 연질 엘라스토머에는 강철 툴링 내에서 특수한 기하학적, 기계적 여유가 필요합니다.

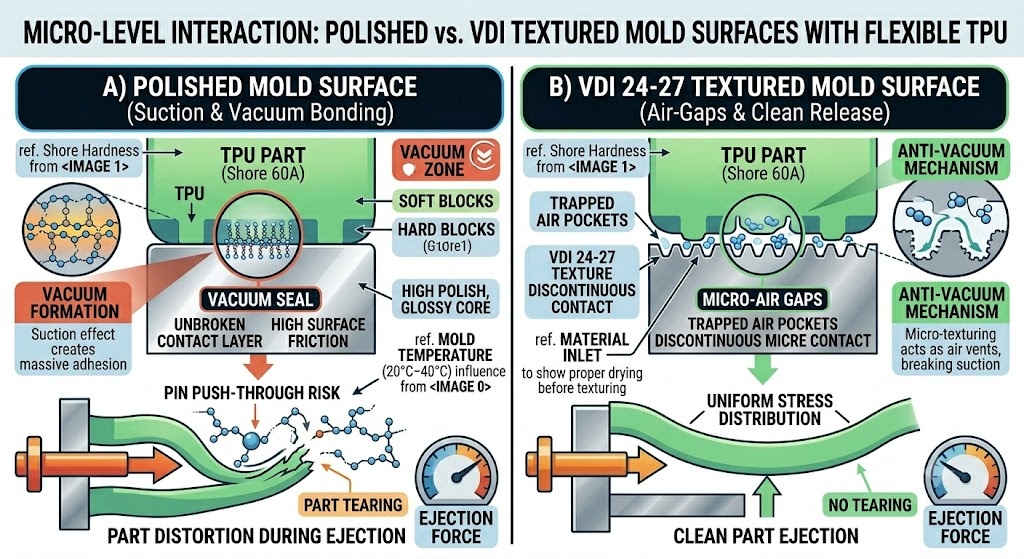

진공이 고착되는 악몽
Soft TPU 등급(Shore 60A ~ 85A)은 표면 마찰력이 높습니다. 금형 개방 과정에서 매끄러운 엘라스토머는 흡입 컵처럼 작용하여 고광택 광택 코어 표면에 진공을 형성합니다. 기계적 배출 중에 부품이 달라붙거나 변형되거나 찢어집니다.
- 해결책: 고광택 거울 마감을 피하십시오. 대신 진공 금형 텍스처 가벼운 비드 블래스트 또는 화학적 EDM 구조( VDI 24~27 ). 이 미세 질감은 강철과 엘라스토머 사이에 작은 공기 주머니를 가두어 진공 밀봉을 깨고 내장된 기계적 이형제 역할을 합니다.
마이크로 벤팅 사양
주입 속도가 빠르기 때문에 갇혀 있는 가스가 유연한 재료를 쉽게 태울 수 있습니다. 그러나 TPU는 압력을 받으면 쉽게 흐르기 때문에 통풍구가 너무 크면 깜박임이 발생합니다.
- 규칙: 가공된 가스 벤트는 다음과 같은 엄격한 마이크로 깊이 제한을 가져야 합니다. 0.015mm ~ 0.02mm . 이는 압축 공기가 안전하게 배출되는 동시에 용융된 엘라스토머를 담을 수 있을 만큼 충분히 좁습니다.

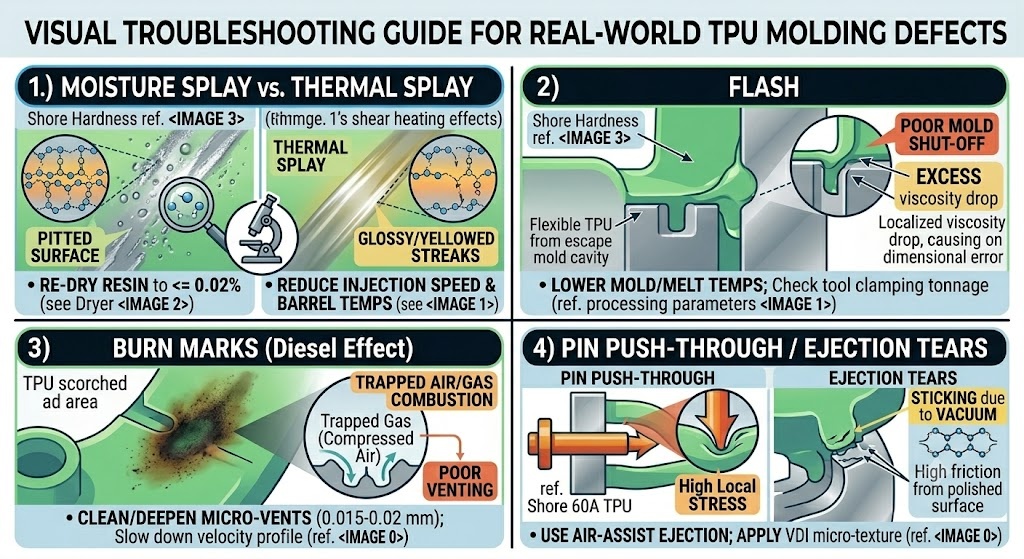

5. 문제 해결 매트릭스(고급 현장 솔루션)
공장 현장에서 결함이 발견되면 실제 근본 원인을 식별하려면 열 지표와 환경 지표를 구별해야 합니다. 신속하고 구체적인 문제 해결을 위해 이 현장 가이드를 사용하세요.
-
스플레이 마크(은빛 줄무늬)
-
가능한 근본 원인: 가수분해 또는 열분해.
-
고급 현장 솔루션: 현미경 테스트: 배율로 줄무늬를 검사합니다. 줄무늬가 거칠고 움푹 패인 경우 수분이 튀는 것입니다(건조 시간 증가). 줄무늬가 매끄럽고 광택이 나는 경우 과도한 전단열(사출 속도 또는 노즐 온도 감소)로 인한 열 확산입니다.
-
플래시(이음새 부분의 과잉 재료)
-
가능한 근본 원인: 과다 주입 또는 국부적인 점도 저하.
-
고급 현장 솔루션: 용융 온도를 낮추어 점도를 높이거나 보압 프로필을 줄이십시오. 공구 클램핑력이 필요한 톤수와 일치하는지 확인하십시오.
-
화상 자국(디젤 효과)
-
가능한 근본 원인: 통풍이 되지 않는 포켓에 가스 압축이 갇히게 됩니다.
-
고급 현장 솔루션: 마이크로 벤트를 청소하고 깊게 만듭니다(최대 0.02mm). 용융물이 최종 충전 구역에 들어가기 직전에 사출 속도 프로필을 늦추십시오.
-
끈끈한 부품 / 배출 찢김
-
가능한 근본 원인: 진공 접착 또는 조기 포장.
-
고급 현장 솔루션: 기계식 핀과 함께 공기 보조 배출 시스템(공기 분사 밸브)으로 전환합니다. 코어에 VDI 마이크로 텍스처를 적용합니다.
6. 미래 동향: 녹색 공급망 소싱
글로벌 브랜드가 순환 경제로 전환함에 따라 국제 ESG 요구 사항으로 인해 B2B 조달 벤치마크가 바뀌고 있습니다. 산업제조 생태계는 빠르게 변화하고 있습니다. 바이오 기반 TPU 그리고 PCR(소비자 재활용) 엘라스토머 .
최신 바이오 기반 TPU는 전통적인 석유 유래 폴리올을 식물 유래 대체 물질(예: 옥수수 전분 또는 피마자유)로 대체하여 탄소 발자국을 최대 40%까지 줄입니다.
처리 창 현실
엔지니어와 조달 대리인은 바이오 기반 및 재활용 TPU가 상당한 이점을 가지고 있다는 점에 유의해야 합니다. 더 좁은 처리 창 화석연료를 사용하는 물질보다 바이오 폴리머는 더 높은 열 민감도와 더 낮은 전단 내성을 나타냅니다. 작업 현장을 이러한 친환경 재료에 맞게 조정하려면 정밀한 폐쇄 루프 제어 성형 기계로 업그레이드하고, 고급 건조제 건조 설정을 우선시하고, 최적화된 도구 텍스처링을 사용하여 친환경 공급망에서 경쟁력을 유지해야 합니다.
