저용량 사출 성형: 종합 가이드

소량 사출 성형의 현실: 격차 해소

제조 과정에서 우리는 종종 벽에 부딪히곤 합니다. 3D 프린팅의 불안정한 허용 오차를 초과했지만 제작하는 데 3개월이 걸리는 강화된 강철 금형에 50,000달러를 투자할 준비가 되어 있지 않습니다. 이곳은 저용량 사출 성형(LVIM) 기업 수준의 부채 없이 실제 부품, 실제 자재 및 실제 속도가 필요한 하드웨어 팀에게 "최적의 장소"입니다.

우리는 실제로 무엇에 대해 이야기하고 있습니까?

LVIM을 대량 생산의 민첩한 사촌이라고 생각하십시오. 전통적인 성형이 "수백만 사이클"에 집착하는 반면, LVIM은 다음을 위해 설계되었습니다. 100~10,000개 범위.

진짜 마법은 도구 상점에서 일어납니다. 경화강을 가공하는 데 몇 주가 소요되는 대신, 우리는 고급 강철을 사용합니다. 알루미늄 또는 사전 경화된 강철 합금. 왜? 알루미늄은 열을 더 빨리 발산하고 버터처럼 잘리기 때문입니다. 이렇게 하면 대화가 "몇 개월입니까?"에서 전환됩니다. "배송까지 며칠 남았나요?"

왜 LVIM을 귀찮게 하나요?

솔직히 가장 큰 승리는 단지 가격이 저렴하다는 것이 아니라 마음의 평화입니다.

• 위험 없는 시장 테스트: 제품을 출시했는데 버튼이 "부드럽게" 느껴지고 6만 달러짜리 도구를 폐기해야 한다고 상상해 보세요. 소량 성형으로 피벗이 가능합니다. 시장에서 다른 질감을 원하거나 그립을 약간 변경하려는 경우 알루미늄 인서트를 업데이트해도 지갑이 비명을 지르지 않을 것입니다.

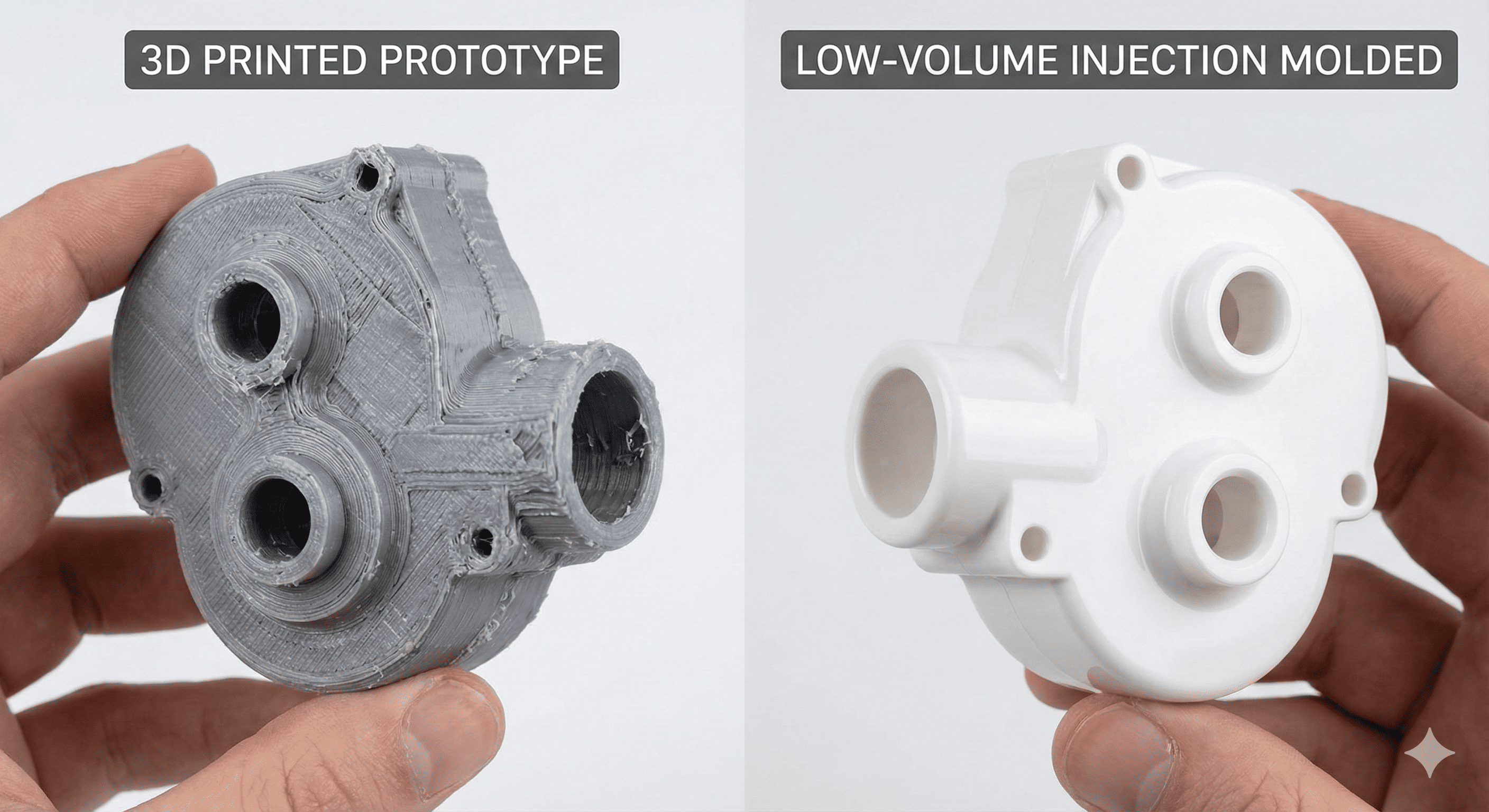

• "실제 소재"의 장점: 솔직히 말해서 3D 프린트는 3D 프린트처럼 느껴집니다. 시각적 확인에는 적합하지만 최종 제품처럼 작동하지 않습니다. LVIM은 정확한 생산 등급 열가소성 수지 (ABS, PC, 나일론 등) 고객이 실제로 보유하게 될 것입니다. 소매 제품의 스냅핏, 내열성 및 표면 마감은 첫날부터 얻을 수 있습니다.
• 브리지 툴링: 거대한 "다중 캐비티" 강철 주형이 공장 어딘가에서 조각되고 있는 동안, 알루미늄 "브리지" 도구는 이미 부품을 펌핑하고 있습니다. 경쟁업체가 여전히 CAD 파일을 보고 있는 동안 귀하는 시장에 나와 수익을 창출하고 피드백을 수집하고 있습니다.

절충안

하지만 햇빛이 좋고 리드 타임이 빠른 것은 아닙니다. 알루미늄 도구는 더 부드럽습니다. 백만 번을 촬영해도 지속되지 않으며 가장 복잡한 내부 냉각 라인 중 일부를 희생해야 할 수도 있습니다. 하지만 스타트업이나 R&D 팀의 경우에는요? 그것은 우리 대부분이 심장 박동으로 만들 수있는 절충안입니다.

인간적으로 가능한 한 빨리 고객의 눈에 "훌륭"해질 만큼 "충분히 좋은" 상태를 갖추는 것입니다.

방아쇠를 당겨야 할 시기: 소량 성형을 위한 적절한 순간 선택

"그냥 3D로 인쇄하자"라는 사고방식에 사로잡히기 쉽지만, 예산과 온전한 정신 모두에서 그것이 말이 되지 않는 지점이 옵니다. LVIM은 단순한 중간 지점이 아닙니다. 그것은 전략적 움직임이다. 그렇다면 실제로 언제 사용해야 할까요?

1. 프로토타이핑 최종 시험

이것을 "베타" 단계라고 생각하십시오. FDM 또는 SLA 인쇄를 완료했는데 모양이 제대로 보입니다. 그런데 클립이 부러질까요? 내부 전자 장치의 열로 인해 케이스가 변형됩니까? 최종 프로토타입에 소량 성형을 사용하여 테스트하고 있습니다. 실제 물리학 부분의. 플라스틱이 모서리로 어떻게 흘러 들어가고 어떻게 수축하는지 확인할 수 있습니다. 이는 프린터에서는 얻을 수 없는 실제 데이터입니다.

2. “다리” 건설

이는 틀림없이 가장 일반적인 사용 사례입니다. 귀하의 제품이 히트를 치고 고용량 강철 금형을 주문했다고 가정해 보겠습니다. 해당 도구가 도착하는 데 12~16주가 걸릴 수 있습니다. 판매를 시작하기까지 4개월을 기다릴 여유가 있습니까? 아마도 그렇지 않을 것입니다. "브리지 도구"(알루미늄 주형)를 사용하면 처음 몇 달 동안은 견딜 수 있습니다. 튼튼한 철이 단조되는 동안에도 조립 라인이 계속 움직입니다.

3. 파일럿 생산 및 소규모 틈새시장

때로는 "낮은 볼륨"이 실제로 "전체 볼륨"이 되는 경우도 있습니다. 의료 기기, 고급 자동차 대시 키트 또는 특수 드론 부품을 제작하는 경우 연간 2,000개만 필요할 수도 있습니다. 이 경우 다중 캐비티 도구에 80,000달러를 지출하는 것은 나쁜 사업입니다. LVIM은 영구적인 생산 솔루션이 되어 간접비를 낮게 유지하고 마진을 건전하게 유지합니다.

재료 플레이북: 실제로 무엇을 만들 수 있나요?

사람들은 종종 “큰 놈들과 같은 플라스틱을 사용해도 되나요?”라고 묻습니다. 전적으로. 사실 그게 요점이에요.

강력한 타자: 열가소성 수지

칫솔부터 자동차 트림까지 우리가 만지는 대부분의 제품은 열가소성 플라스틱으로 만들어졌습니다. 녹이고, 주입되고, 냉각되는 과정을 반복할 수 있기 때문에 이들은 쇼의 스타입니다.

• ABS: 믿을 수 있는 일꾼. 견고하고 충격에 강하며 아름답게 마감됩니다.
• 폴리카보네이트(PC): 명확하거나 믿을 수 없을 정도로 강력해야 할 때.
• 나일론(PA): 마모에 저항해야 하는 기어 및 움직이는 부품을 위한 엔지니어링 선택입니다.

전문가: 열경화성 수지

이들은 다른 품종입니다. 일단 굳으면 완성됩니다. 케이크를 굽는 것처럼 다시 녹여서 반죽을 만들 수 없습니다. 압력 하에서 부품이 녹을 수 없는 고열 환경이나 전기 절연에 환상적입니다.

전투기 선택

재료를 선택하는 것은 단지 강도에 관한 것이 아닙니다. 그것은 "축소"에 관한 것입니다. 다양한 플라스틱은 금형의 차가운 벽에 부딪힐 때 다르게 반응합니다. 프로젝트 중간에 재료를 전환하면 부품이 더 이상 서로 맞지 않을 수 있습니다. 나중에 예상치 못한 놀라움을 피하기 위해 소량 단계에서 생산용 재료를 선택하는 것이 항상 좋습니다.

방아쇠를 당겨야 할 시기: 소량 성형을 위한 적절한 순간 선택

"그냥 3D로 인쇄하자"라는 사고방식에 사로잡히기 쉽지만, 예산과 온전한 정신 모두에서 그것이 말이 되지 않는 지점이 옵니다. LVIM은 단순한 중간 지점이 아닙니다. 그것은 전략적 움직임이다. 그렇다면 실제로 언제 사용해야 할까요?

1. 프로토타이핑 최종 시험

이것을 "베타" 단계라고 생각하십시오. FDM 또는 SLA 인쇄를 완료했는데 모양이 제대로 보입니다. 그런데 클립이 부러질까요? 내부 전자 장치의 열로 인해 케이스가 변형됩니까? 최종 프로토타입에 소량 성형을 사용하여 테스트하고 있습니다. 실제 물리학 부분의. 플라스틱이 모서리로 어떻게 흘러 들어가고 어떻게 수축하는지 확인할 수 있습니다. 이는 프린터에서는 얻을 수 없는 실제 데이터입니다.

2. “다리” 건설

이는 틀림없이 가장 일반적인 사용 사례입니다. 귀하의 제품이 히트를 치고 고용량 강철 금형을 주문했다고 가정해 보겠습니다. 해당 도구가 도착하는 데 12~16주가 걸릴 수 있습니다. 판매를 시작하기까지 4개월을 기다릴 여유가 있습니까? 아마도 그렇지 않을 것입니다. "브리지 도구"(알루미늄 주형)를 사용하면 처음 몇 달 동안은 견딜 수 있습니다. 튼튼한 철이 단조되는 동안에도 조립 라인이 계속 움직입니다.

3. 파일럿 생산 및 소규모 틈새시장

때로는 "낮은 볼륨"이 실제로 "전체 볼륨"이 되는 경우도 있습니다. 의료 기기, 고급 자동차 대시 키트 또는 특수 드론 부품을 제작하는 경우 연간 2,000개만 필요할 수도 있습니다. 이 경우 다중 캐비티 도구에 80,000달러를 지출하는 것은 나쁜 사업입니다. LVIM은 영구적인 생산 솔루션이 되어 간접비를 낮게 유지하고 마진을 건전하게 유지합니다.

재료 플레이북: 실제로 무엇을 만들 수 있나요?

사람들은 종종 “큰 놈들과 같은 플라스틱을 사용해도 되나요?”라고 묻습니다. 전적으로. 사실 그게 요점이에요.

강력한 타자: 열가소성 수지

칫솔부터 자동차 트림까지 우리가 만지는 대부분의 제품은 열가소성 플라스틱으로 만들어졌습니다. 녹이고, 주입되고, 냉각되는 과정을 반복할 수 있기 때문에 이들은 쇼의 스타입니다.

• ABS: 믿을 수 있는 일꾼. 견고하고 충격에 강하며 아름답게 마감됩니다.
• 폴리카보네이트(PC): 명확하거나 믿을 수 없을 정도로 강력해야 할 때.
• 나일론(PA): 마모에 저항해야 하는 기어 및 움직이는 부품을 위한 엔지니어링 선택입니다.

전문가: 열경화성 수지

이들은 다른 품종입니다. 일단 굳으면 완성됩니다. 케이크를 굽는 것처럼 다시 녹여서 반죽을 만들 수 없습니다. 압력 하에서 부품이 녹을 수 없는 고열 환경이나 전기 절연에 환상적입니다.

전투기 선택

재료를 선택하는 것은 단지 강도에 관한 것이 아닙니다. 그것은 "축소"에 관한 것입니다. 다양한 플라스틱은 금형의 차가운 벽에 부딪힐 때 다르게 반응합니다. 프로젝트 중간에 재료를 전환하면 부품이 더 이상 서로 맞지 않을 수 있습니다. 나중에 예상치 못한 놀라움을 피하기 위해 소량 단계에서 생산용 재료를 선택하는 것이 항상 좋습니다.

코드 해독: 프로세스 및 가격표

실제로 2주 만에 디지털 파일에서 부품 상자로 전환하려면 어떻게 해야 할까요? 마법은 아니지만 전통적인 제조 방식에서 약간의 "지방 제거"가 필요합니다.

CAD에서 캐비티까지: LVIM 프로세스

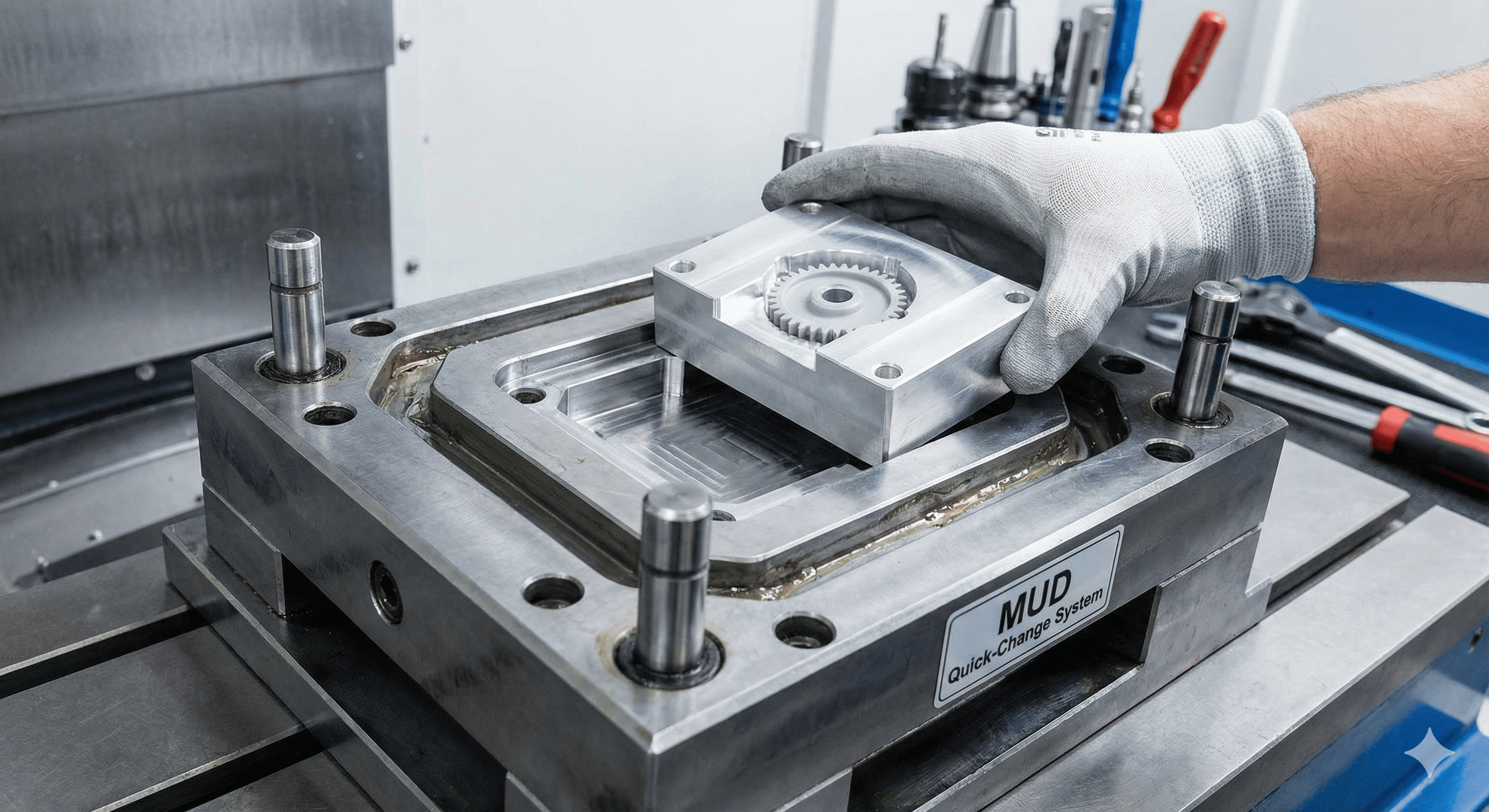

무거운 짐을 드는 것은 동안 발생합니다 금형 설계 . 대량 생산에서는 사이클 시간의 매 마이크로초가 걱정되므로 냉각을 위해 복잡한 "워터 재킷"을 구축합니다. 소량 성형에서는 단순화됩니다. 우리는 마스터 유닛 다이(MUD) 베이스 - 맞춤형 인서트를 보유하는 표준화된 프레임. 이는 전체 거대한 금속 블록이 아닌 "공동"(부품 모양)만 절단하면 된다는 것을 의미합니다.

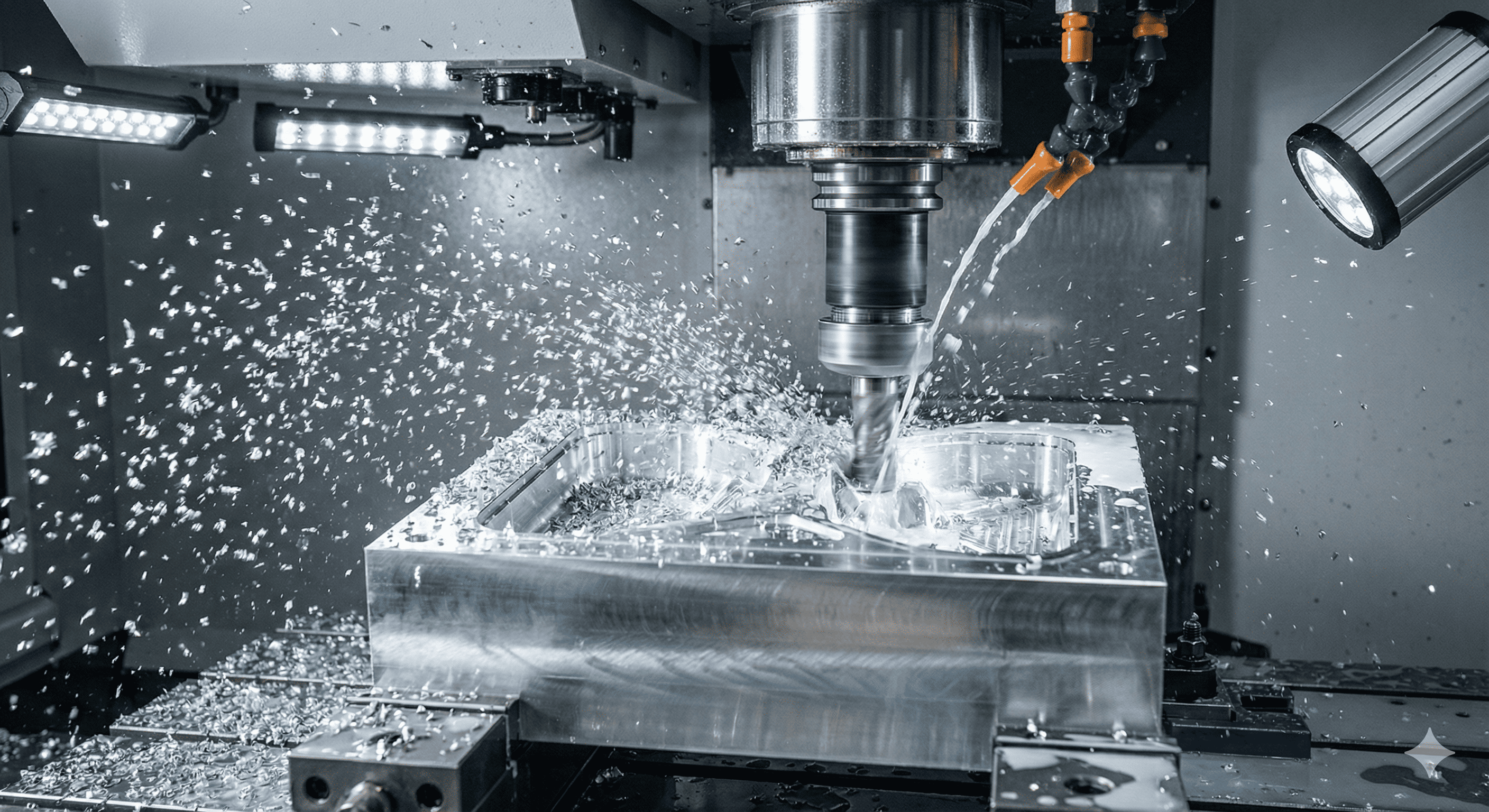

일반적으로 고속 CNC를 통해 금형이 가공되면 프레스에 고정됩니다. 주입 사이클 자체는 압력과 온도의 춤입니다. 용융된 수지를 도구에 밀어넣고 "싱크 마크"를 방지하기 위해 엄청난 압력을 가한 후 튀어나옵니다. 우리는 알루미늄을 사용하기 때문에 도구가 열을 빨리 발산하므로 물건을 계속 움직이게 하는 데 좋은 보너스입니다.

품질 관리: "저렴한" 것이 아니라 "빠른" 것

일반적인 오해는 '낮은 볼륨'이 '낮은 품질'을 의미한다는 것입니다. 실제로 부품은 종종 더 나은 생산 기간이 더 짧기 때문입니다. 작업자는 500,000개의 부품보다 500개의 부품을 훨씬 더 자세히 관찰할 수 있습니다. 우리는 여전히 CMM(3차원 측정기)을 사용하여 허용 오차를 확인하고 색상이 귀하의 브랜드 사양과 일치하는지 확인하고 있습니다.

중요한 질문: 비용은 얼마나 들까요?

숫자, 또는 적어도 그 원동력이 무엇인지 이야기해 봅시다. 사출 성형에서는 항상 문제와 싸우고 있습니다. 초기 설치 비용 .

1. 툴링 청구서: 이것이 가장 큰 장애물입니다. LVIM의 경우 간단한 장비의 경우 $2,000, "사이드 액션"(금형에서 움직이는 부품)이 있는 복잡한 인클로저의 경우 최대 $15,000까지 다양한 범위를 고려하고 있습니다. 이를 강철 공구 생산 가격이 50,000달러인 것과 비교해보세요.
2. 부품 가격: 여기에 문제가 있습니다. "부품당" 비용은 대량 규모보다 높을 것입니다. 왜? 왜냐하면 설정 시간과 기계 교정 시간을 백만 대가 아닌 500대 이상으로 분산시키기 때문입니다.
3. 기하학 문제: "0도" 벽을 원하시나요? 아니면 깊고 좁은 구멍인가요? 비용이 추가됩니다. 넉넉하게 디자인할 수 있다면 구배 각도 (테이퍼형 측면) 부품이 더 쉽게 튀어나오고, 금형의 수명이 길어지고, 가격이 낮아집니다.

몇 달러를 절약하는 방법

송장을 간결하게 유지하려면 다음을 생각해 보십시오. 표면 마감 . 고광택 "클래스 A" 미러 마감은 사람이 몇 시간 동안 수동으로 연마해야 합니다. "Protomold" 텍스처 마감 또는 표준 기계 마감을 사용할 수 있다면 상당한 변경 사항과 며칠의 리드 타임을 절약할 수 있습니다.

경쟁: 소량 성형 대 현장

제조 방법을 선택하는 것은 추측 게임처럼 느껴져서는 안 됩니다. 일반적으로 이는 "손익분기점" 지점에 도달합니다. 3D 프린터의 속도가 더 이상 장점이 ​​되지 않는 때는 언제입니까? CNC 가공 블록의 비용이 언제 과도해지게 됩니까?

대부분의 엔지니어가 결정하는 데 사용하는 "치트 시트"는 다음과 같습니다.

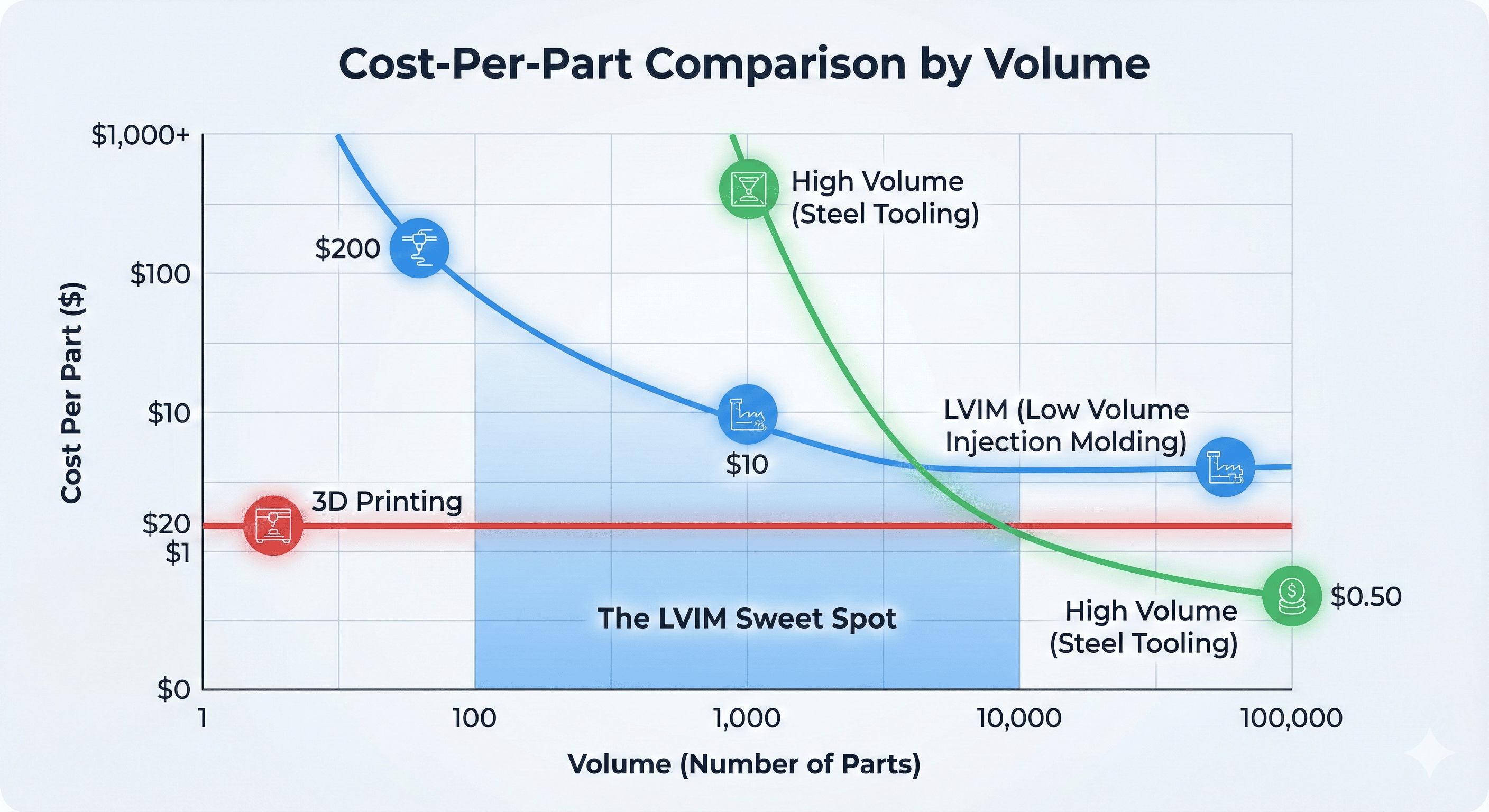

"비용 교차"

이렇게 생각해보세요. 3D 프린팅은 택시를 타는 것과 같습니다. 짧은 여행에는 편리하지만 전국을 운전할 때는 사용하지 않습니다. 저용량 사출 성형은 자동차를 리스하는 것과 같습니다. 처음에는 약간의 서류 작업과 계약금(금형 비용)이 있지만 그 후에는 모든 마일 또는 모든 부품이 훨씬 저렴해집니다.

실제 영향: SolarSack 성공

실제 예를 살펴보겠습니다. 덴마크 회사라는 회사가 SolarSack 간단하고 생명을 구하는 제품인 UV 방사선을 사용하여 물을 정화하는 비닐봉지를 개발했습니다.

그들은 개발도상국 시장에 적합한 식품 등급의 누수 방지 기능을 갖춘 특정 수도꼭지가 필요했습니다.

• 문제: 3D 프린팅은 식품 등급의 재료 요구 사항을 처리할 수 없었으며 "실물 크기" 강철 주형은 스타트업에게 40,000달러의 위험을 안겨주었습니다.
• 해결책: 그들은 사용했다 저용량 성형 . 이를 통해 셔츠를 잃지 않고 탭의 6가지 다른 디자인을 반복할 수 있었습니다.
• 결과: 그들은 이 "소프트" 툴링을 사용하여 처음 10,000개 제품을 생산했습니다. 제품의 성공이 입증되고 설계가 확정되자 마침내 "무거운" 강철 생산 도구에 투자했습니다.

다음은 무엇입니까? 소규모 배치의 미래

우리는 "모든 경우에 적용되는" 공장 모델에서 벗어나고 있습니다. LVIM의 미래는 더욱 스마트해지고 친환경화됩니다.

1. AI 기반 금형: 우리는 AI를 사용하여 금속을 자르기 전에 플라스틱이 어떻게 흘러갈지 “예측”하는 소프트웨어를 더 많이 보고 있습니다. 이는 라인에서 나온 첫 번째 부품이 완벽할 가능성이 훨씬 높아 낭비가 줄어든다는 것을 의미합니다.
2. 친환경 수지: '순환경제' 목표가 높아지면서 더 많은 상점이 서비스를 제공하고 있습니다. 재활용 수지 또는 바이오 기반 플라스틱 (옥수수 전분으로 만든 것과 같은) 특히 단기 프로젝트에 적합합니다. 이는 브랜드가 대규모 생산 점검을 하지 않고도 자사 제품의 "친환경" 버전을 테스트할 수 있는 좋은 방법입니다.
3. 데스크탑 자동화: 이제 소규모 작업장에서도 부품을 "픽 앤 플레이스"하는 데 소형 로봇 팔이 사용되고 있으며, 이는 소량 생산에 따른 인건비를 해외 대량 생산에 비해 경쟁력 있게 유지하는 데 도움이 됩니다.

결론

저용량 사출 성형은 단순한 대량 생산의 "예산" 버전이 아닙니다. 빠르게 움직이는 사람들을 위한 도구입니다. 경쟁업체가 아직 프로토타입을 놓고 논쟁을 벌이고 있는 동안 고품질 제품을 고객의 손에 전달하려는 팀을 위한 것입니다.

마무리: 다음 단계는 소량 성형입니까?

우리는 "어떻게", "무엇을", 그리고 "얼마나"를 다루었습니다. 그러나 결국 소량 사출 성형은 단순한 제조 예산의 품목이 아니라 빛의 속도로 움직이는 시장에서 생존하기 위한 전략입니다.

테이크아웃

세상에 맞는 디자인을 선택하고 있다면 전통적인 제조 방식의 "전부 아니면 전무" 신화에 발목을 잡지 마십시오. 장난감처럼 느껴지는 플라스틱 부품(3D 프린팅)과 막대한 금융 도박(단단한 강철 툴링) 중에서 선택할 필요가 없습니다.

저용량 사출 성형의 장점:

• 전문적인 장점: 소매 선반에 있는 것처럼 보이고 작동하는 부품입니다.
• 금융 호흡실: 초기 비용을 낮추어 마케팅 및 성장을 위한 자본을 확보할 수 있습니다.
• 피벗 기능: 고객이 변화를 원한다면 당신은 5만 달러짜리 철 조각과 결혼한 것이 아닙니다.

작업 현장에서 전하는 마지막 팁

견적을 위해 CAD 파일을 보내기 전에 다음 사항을 확인하세요. 성형업체와 일찍 상담하세요. 구배 각도나 벽 두께에 관해 10분간 대화하면 툴링 수정 비용을 수천 달러 절약할 수 있는 경우가 많습니다. 대부분의 소규모 상점은 "복잡한" R&D 파일 작업에 익숙합니다. 그들은 금형 설계를 개선하는 데 도움이 되기를 기대합니다. 그 전문지식을 활용해보세요.

요약표: 부품의 수명주기

'아이디어'와 '제품' 사이의 격차는 그 어느 때보다 좁아졌습니다. 차세대 의료 기기를 개발하든 틈새 소비자 기술을 개발하든 LVIM은 여러분을 연결하는 다리입니다.

자주 묻는 질문

소량 성형의 경우 작업 현장에서도 동일한 몇 가지 질문이 나타나는 경향이 있습니다. 당신이 정말로 알아야 할 것에 대한 "직접적인 대화"는 다음과 같습니다.

낮은 볼륨은 정확히 얼마나 "낮음"입니까?

정해진 법률은 없지만 업계에서는 일반적으로 다음 중 무엇이든 고려합니다. 100~10,000개s 스위트 스팟으로. 100 미만에서는 일반적으로 3D 프린팅이나 CNC 가공을 사용하는 것이 더 좋습니다. 10,000을 초과하면 알루미늄 금형의 마모로 인해 공차에 영향을 미치기 시작하여 장기적으로 강철로 전환하는 것이 더 현명해집니다.

내 부품이 "프로토타입처럼" 보일까요?

별말씀을요. 그것이 그것의 아름다움입니다. 실제 사출 성형 프레스와 생산 등급 수지를 사용하기 때문에 귀하의 부품은 대형 소매점에서 구입하는 부품과 동일한 무게, 질감 및 구조적 무결성을 갖게 됩니다. 특정 질감(예: 무광택 마감 또는 스파크 침식 표면)을 원하는 경우 이를 금형에 직접 적용할 수 있습니다.

금형을 제작한 후에 금형을 변경할 수 있나요?

그렇습니다. 어느 정도 그렇습니다. 훨씬 더 쉽습니다 금속을 제거하다 추가하는 것보다. 구멍을 더 작게 만들거나 벽을 더 얇게 만들어야 하는 경우 일반적으로 금형을 더 많이 "가공"할 수 있습니다. 재료를 추가하는 것(부품을 더 두껍게 만드는 것)은 더 까다로우며 용접이나 새 인서트가 필요할 수 있습니다. 이것이 바로 알루미늄이 인기를 끄는 이유입니다. 경화강에 비해 놀라울 정도로 관대하고 수정이 빠릅니다.

리드타임이 왜 이렇게 짧아졌나요?

기존 금형은 은행 금고와 같습니다. 수백만 번의 고압 사이클을 견딜 수 있도록 제작되었습니다. 시간이 걸립니다. 저용량 도구 사용 단순화된 디자인 그리고 CNC 기계에서 훨씬 더 빠른 속도로 절단할 수 있는 "더 부드러운" 금속. 또한 대량 생산에 사용되는 복잡한 자동 냉각 시스템을 건너뛰어 제조 일정을 몇 주 단축합니다.

사용할 수 있는 재료에 제한이 있나요?

열가소성 수지라면 성형할 수 있습니다. 기본부터 폴리프로필렌 고성능으로 엿보기 아니면 유리로 채워져 있거나 나일론 , 프로세스가 모든 것을 처리합니다. 유일한 실제 "한계"는 재료 선택이 금형 설계와 일치하는지 확인하는 것입니다(다른 플라스틱은 다른 속도로 수축하므로).

결국 100,000개의 부품이 필요하게 되면 어떻게 되나요?

귀하의 소량 도구를 "시장 진입" 도구로 생각하십시오. 판매량이 투자를 정당화하면 싱크 마크가 나타나는 위치나 엄격한 공차 등 소량 생산에서 얻은 교훈을 멀티 캐비티 강철 생산 도구에 적용합니다. 대량 생산 단계의 "위험 제거"를 위해 본질적으로 LVIM을 사용했습니다.
