플래시는 사출 성형에서 가장 흔한 결함 중 하나이자 가장 잘못 진단되는 결함 중 하나입니다. 파팅 라인, 이젝터 핀 또는 인서트 인터페이스에 나타나는 과도한 재료의 얇은 핀은 종종 근본 원인이 툴링에 있는 경우 공정 매개변수만으로 비난을 받습니다. 이 가이드는 플래시를 효율적으로 제거하기 위한 7가지 근본 원인 범주, 정량화된 예방 표준, 시정 조치 우선순위 매트릭스를 모두 포괄하는 체계적인 진단 프레임워크를 제공합니다.
1. 몰드 플래싱이란 무엇입니까?

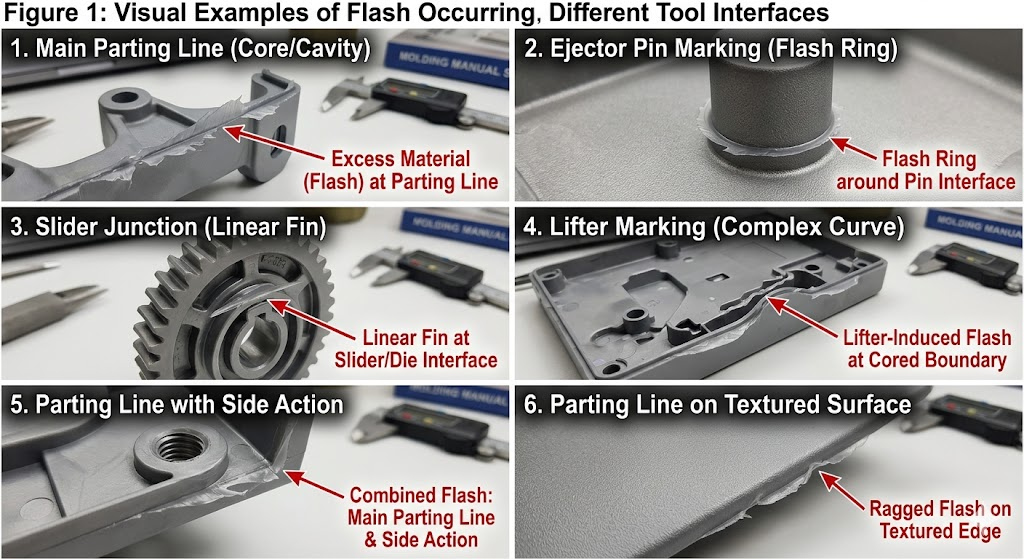

플래시(또한: 플래시, 버)는 동결되기 전에 공구의 틈을 통해 금형 캐비티에서 빠져나가는 과잉 재료입니다. 이는 다음 위치에서 부품에 부착된 얇은 지느러미, 웹 또는 깃털 가장자리로 나타납니다.
- 분할선 — 가장 일반적인 위치
- 이젝터 핀 인터페이스 — 핀 표면 주위의 원형 플래시 링
- 슬라이드 및 리프터 인터페이스 — 측면 동작 접촉면을 따라 선형 핀
- 경계 삽입 - 인서트 성형의 금속 인서트 둘레에서
- 통풍구 위치 — 통풍구가 너무 크거나 침식된 경우
- 차단 표면 — 코어 기능 및 관통 구멍
플래시는 단순한 화장품이 아닙니다. 이는 2차 트리밍 작업을 추가하고, 조립 간섭의 위험이 있으며, 날카로운 모서리(부상 및 밀봉 실패 위험)를 생성하고, 의료 또는 식품 접촉 응용 분야에서 규정 부적합을 유발합니다. 더 중요한 것은, 처리되지 않은 경우 각 샷마다 점진적으로 넓어지는 금형 시스템의 간격을 나타냅니다.
2. 7가지 근본 원인 카테고리
플래시에는 항상 동일한 즉각적인 원인이 있습니다. 즉, 압력을 받는 재료가 틈을 찾는 것입니다. 그러나 그 격차의 원인은 7가지 범주로 나뉘며, 각 범주에는 서로 다른 시정 조치가 필요합니다.
2.1 체결력 부족

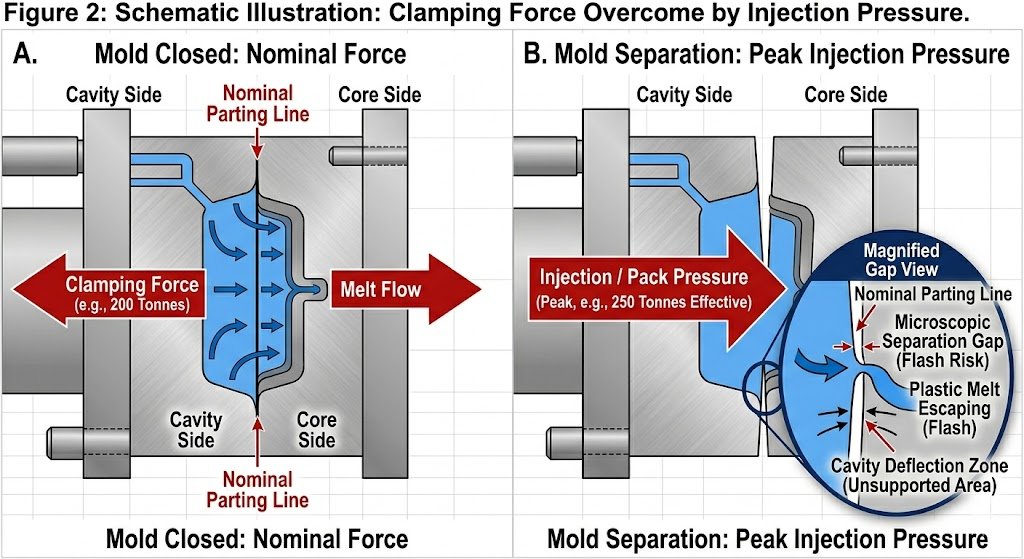

가장 흔히 간과되는 원인. 사출 압력이 부품 및 러너 시스템의 투영 영역에 대한 프레스의 유효 조임력을 초과하는 경우, 충전 및 보압 중에 금형 플레이트가 일시적으로 분리되어 분할선에 동적 간격이 생성됩니다.
진단 확인:
필요한 형체력(톤) = 투영 면적(cm²) × 캐비티 압력(MPa) ¼ 10080MPa 평균 캐비티 압력으로 채워진 돌출 면적(러너 포함)이 180cm²인 부품의 경우:
필요한 클램프 = 180 × 80 ¼ 100 = 최소 144톤20~25% 안전 마진 추가 → 최소 175~180톤.
150톤 프레스에서 이 부품을 실행하면 다른 매개변수 조정과 상관없이 분할선 플래시가 생성됩니다.
일반적인 실수: 러너 시스템을 제외하고 부품에서만 투영 면적을 계산합니다. 스프루, 러너 및 게이트는 상당한 투영 면적과 캐비티 압력에 영향을 미칩니다.
| 소재 | 일반적인 캐비티 압력 범위 | 클램핑력 경험 법칙 |
|---|---|---|
| PP, 체육(얇은 벽) | 40~80MPa | 0.4~0.8t/cm² |
| ABS, 추신 | 50~90MPa | 0.5~0.9t/cm² |
| PA6, PA66 | 60~100MPa | 0.6~1.0t/cm² |
| PC, PC/ABS | 80~130MPa | 0.8~1.3t/cm² |
| 조달청, LCP | 90~150MPa | 0.9~1.5t/cm² |
| 포엠 | 70~110MPa | 0.7~1.1t/cm² |
2.2 분리 표면의 마모 또는 손상
PS(분할 표면)는 캐비티와 대기 사이의 기본 밀봉입니다. 마모, 충격 손상, EDM 스파크 침식 또는 부적절한 표면 경도 등 완벽한 평탄도에서 벗어나면 재료가 빠져나갈 수 있습니다.
중요한 공차:
| 금형 크기 | 최대 허용 PS 평탄도 편차 | 권장 강철 경도 |
|---|---|---|
| 소형(<250 × 250mm) | 0.005mm | 48~52HRC |
| 중간(250~500mm) | 0.008mm | 48~52HRC |
| 대형(>500mm) | 0.010~0.012mm | 44~48HRC |

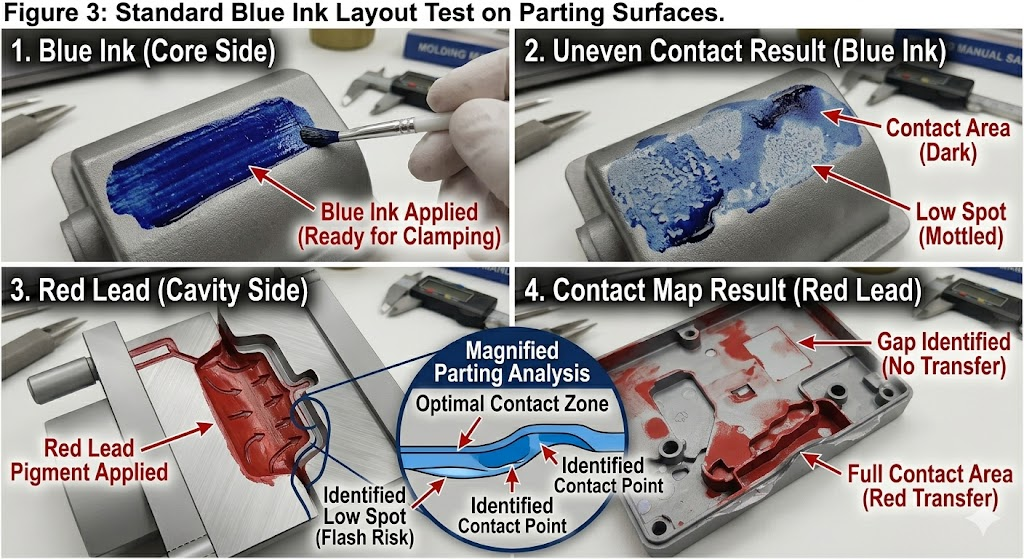

검사 프로토콜: 파란색 잉크 전사 테스트 또는 필러 게이지가 전체 파팅 표면을 스윕합니다. 상용 재료의 간격이 0.010mm를 초과하거나 저점도 재료(LCP, PPS)의 간격이 0.005mm를 초과하면 플래시 위험이 있습니다.
심각도별 수리 방법:
| 손상 유형 | 수리 방법 | 리드타임 |
|---|---|---|
| 경미한 마모(<0.05mm 낮은 영역) | 레이저 용접 재연마 | 1~3일 |
| 보통 마모(0.05~0.2mm) | 스프레이 용접 또는 TIG 용접 재가공 | 3~5일 |
| 충격손상/찌그러짐 | 레이저 용접 EDM 재점화 | 2~4일 |
| 광범위한 마모(>0.2mm) | 표면 그라인더에서 전체 PS 재탈지 | 3~7일 |
| 동일한 위치에서 반복 플래시 | 하드페이스 용접(Stellite) 재연마 | 5~10일 |
2.3 과도한 사출 속도 또는 압력
기하학적으로 완벽한 금형이라 할지라도 공정 매개변수가 형체력 용량을 초과하여 캐비티 압력을 밀어내거나 형체력 톤수가 완전히 전개되기 전에 분할선에서 유압식 쐐기 효과를 생성할 만큼 사출 속도가 충분히 높은 경우 플래시가 발생합니다.
플래시 유발 공정 조건:
- 사출 속도가 너무 높게 설정되어 캐비티가 0.3초 미만으로 채워짐 - 최고 압력 스파이크가 순간적으로 클램프 용량을 초과함
- 저점도 소재의 경우 사출압력의 80% 이상으로 설정된 패킹압력
- 게이트 동결 이후까지 유지 시간 연장 - 게이트 동결 후에도 지속적인 압력으로 인해 부품 패킹이 아닌 금형 플레이트에 힘이 전달됩니다.
- 용융 온도가 너무 높음 - 점도가 감소하고 재료가 틈새로 더 적극적으로 흐릅니다.
프로세스 조정 순서(툴링 개입 전):
- 사출 속도를 10%씩 감소 - 플래시가 감소하는지 확인
- 팩 압력을 충전 압력의 60~70%로 줄입니다.
- 유지 시간이 게이트 동결 시간을 초과하지 않는지 확인합니다(게이트 동결 연구 사용).
- 용융 온도를 5~10°C 낮춥니다.
- 네 가지 조정을 모두 수행한 후에도 플래시가 지속되는 경우 - 근본 원인은 프로세스가 아닌 툴링입니다.
2.4 재료 점도가 너무 낮음
저점도 재료는 표준 점도 재료가 연결되는 틈으로 흘러 들어갑니다. 이것이 바로 조달청, LCP 및 저분자량 PA 등급이 ABS 또는 PP보다 더 엄격한 이형 표면 공차를 요구하는 이유입니다.
플래시 위험 지표인 용융 흐름 지수(MFI):
| MFI 범위(g/10분) | 플래시 위험 범주 | 최대 허용 PS 간격 |
|---|---|---|
| < 5 | 낮음 | 0.020mm |
| 5~20 | 보통 | 0.015mm |
| 20~50 | 높음 | 0.010mm |
| > 50(예: LCP, 얇은 벽 PP) | 매우 높음 | 0.005~0.008mm |
재료 로트 변형: MFI는 동일한 등급 내의 로트 간에 ±15~25% 다를 수 있습니다. 한 로트의 플래시 임계값에서 실행되는 금형은 다음 로트에서도 플래시될 수 있습니다. 항상 금형 검증 데이터와 비교하여 들어오는 MFI를 확인하십시오.
2.5 금형 온도가 너무 높음
금형 온도가 높아지면 파팅 표면과 접촉하는 용융층의 점도가 감소하여 재료가 틈새를 관통할 만큼 충분히 유동적인 시간 창이 연장됩니다. 이는 특히 다음과 같은 경우에 중요합니다.
- 융점이 날카로운 결정성 물질(POM, PPS, PA)
- 재료가 권장 금형 온도 범위의 상한선 근처에서 실행됩니다.
- 매니폴드 열 흡수로 인해 금형 플레이트 온도가 국부적으로 상승할 수 있는 핫 러너 금형
경험 법칙: 권장 최소 온도 이상으로 금형 온도가 10°C씩 증가할 때마다 플래시 감도는 점도 등급이 약 1단계 증가합니다. 이는 MFI가 20% 증가하는 것과 같습니다.
2.6 금형 설계 결함
고유한 플래시 위험을 발생시키는 금형 설계의 기하학적 특징:
지원되지 않는 분할 표면 범위: 지지 기둥이 없는 넓고 평평한 분할 표면은 캐비티 압력으로 인해 휘어집니다. P20 강철로 제작된 400 × 400mm 비지지 금형 플레이트는 80MPa에서 0.03~0.08mm 휘어집니다. 이는 주변에 플래시를 생성하기에 충분합니다.
지지 기둥 설계 규칙: 지지 기둥 사이의 최대 비지지 간격 = 중간 하중 금형의 경우 150mm입니다. 고압 재료(PC, PPS)의 경우 중앙 120~130mm에 기둥을 추가합니다.
분할선의 랜드 너비가 충분하지 않음: 분할 표면의 공동에 바로 인접한 좁고 평평한 밴드인 "랜드"는 압력으로 인한 변형을 견딜 수 있을 만큼 넓어야 합니다. 권장 최소 랜드 폭:
| 소재 | 최소 토지 폭 |
|---|---|
| PP, PE, ABS | 3~5mm |
| PA, POM, PC | 5~8mm |
| 조달청, LCP | 8~12mm |

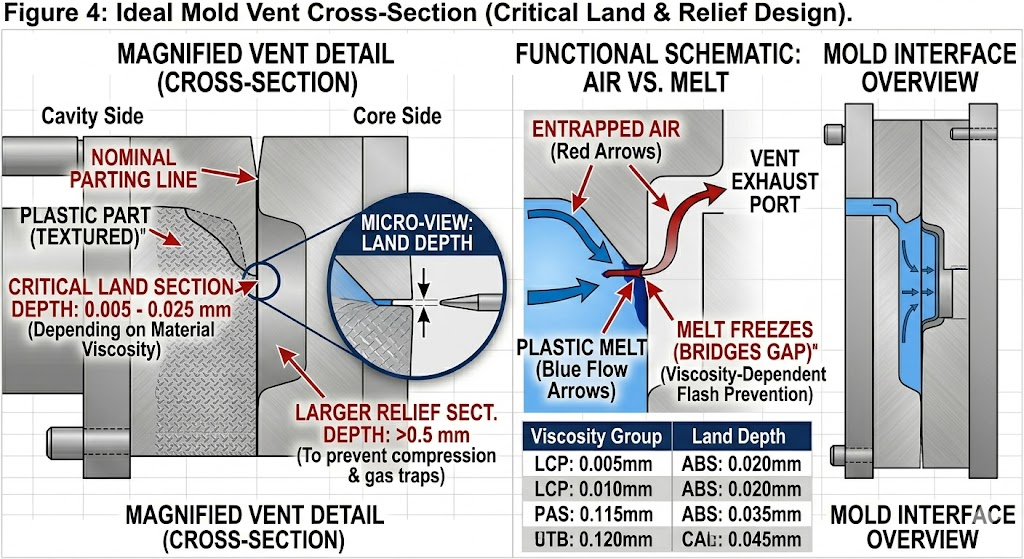

벤트 깊이가 너무 깊음: 통풍구는 의도적인 간격입니다. 크기가 너무 크면 플래시 생성기가 됩니다. 표준 벤트 깊이 지침:
| 소재 | 벤트 깊이(랜드 섹션) | 벤트 깊이(릴리프 섹션) |
|---|---|---|
| PP, PE | 0.015~0.025mm | 0.5~0.8mm |
| ABS, 추신 | 0.010~0.020mm | 0.5~0.8mm |
| PA, POM | 0.010~0.015mm | 0.3~0.5mm |
| PC, PC/ABS | 0.008~0.015mm | 0.3~0.5mm |
| 조달청, LCP | 0.005~0.010mm | 0.2~0.3mm |
2.7 마모되거나 잘못 정렬된 이동 부품
사이드 액션, 리프터, 코어 당김 및 이젝터 핀은 매 사이클마다 움직이는 동적 인터페이스를 생성합니다. 이러한 인터페이스는 점진적으로 마모되며 이전에는 플래시가 없었던 대량 생산에서 가장 일반적인 플래시 소스입니다.
이젝터 핀 플래시: 핀 직경과 구멍 직경 사이의 간격은 엄격한 한도 내에서 유지되어야 합니다. 재질별 표준 클리어런스:
| 소재 | 이젝터 핀 간격(측면당) |
|---|---|
| PP, PE, ABS | 0.010~0.020mm |
| PA, POM | 0.008~0.015mm |
| PC, PC/ABS | 0.005~0.012mm |
| 조달청, LCP | 0.003~0.008mm |
이러한 한도를 초과하는 간격은 눈에 보이는 핀 플래시를 생성합니다. 그 아래에는 핀이 묶이고 부러집니다. 이는 마모 관리 문제입니다. 대용량 공구의 경우 100,000~200,000회의 샷마다 핀 간격을 확인해야 합니다.
슬라이드 및 리프터 인터페이스 플래시: 측면 동작을 안내하는 마모 플레이트(깁)의 마모로 인해 슬라이드 면이 안착 면에서 0.01~0.05mm 이동할 수 있으며 이는 플래시에 충분합니다. 지브 마모 플레이트는 금형 유지 관리 계획에 정의된 검사 간격에 따라 모든 생산 금형에서 교체 가능한 구성품이어야 합니다.

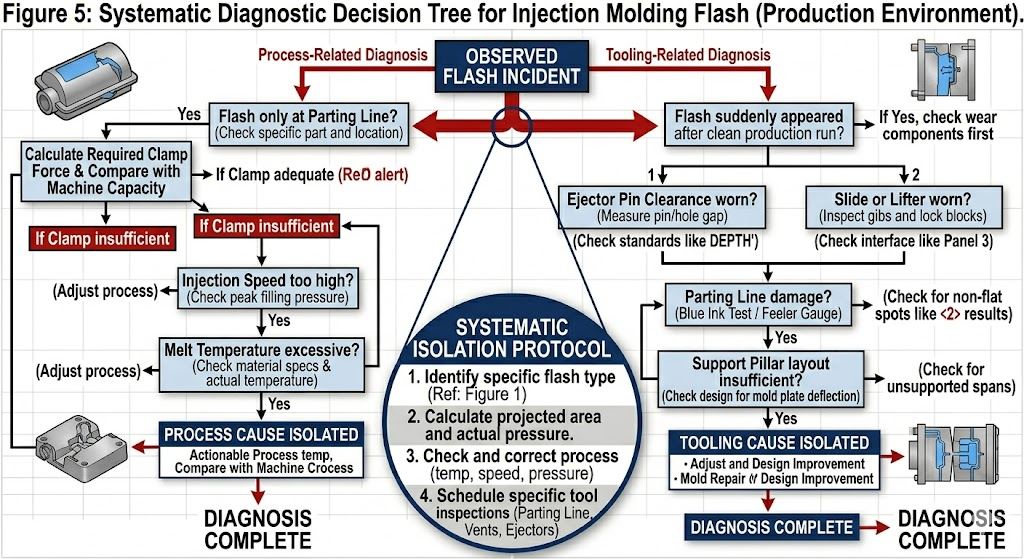

3. 플래시 진단 결정 트리
불필요한 금형 분해 없이 근본 원인을 식별하려면 다음 순서를 사용하십시오.
플래시가 관찰됨│├── 파팅라인에서만 플래시?│ ├── YES → 형체력 계산을 먼저 확인하세요│ │ → PS 평탄도 검사(청색 잉크 테스트)│ │ → 그런 다음 사출 속도/팩 압력을 줄입니다.│ └── NO → 아래 계속│├── 이젝터 핀에서만 플래시합니까?│ └── YES → 핀과 구멍 간극 측정│ → 핀 길이 확인(핀이 길수록 접촉 압력이 높음)│ → 클램프가 닫히기 전에 이젝터 플레이트 리턴이 완전히 장착되었는지 확인하십시오.│├── 슬라이드/리프터 인터페이스의 플래시?│ └── YES → 기브 마모 플레이트 검사(필러 게이지)│ → 슬라이드 안착력/잠김 각도 확인│ → 힐 블록 접촉 확인│├── 통풍구에 플래시?│ └── YES → 벤트 깊이 측정(목표: 사양에 맞게 다시 절단)│ → 통풍구 침식 확인(연마유리 충진재질)│├── X샷 클린제작 후 갑자기 플래시 등장?│ └── YES → 마모 관련 원인(기브, 파팅면, 이젝터 핀)│ → 금형검사/예방정비 예약│└── 새 금형의 첫 번째 샷에서 플래시가 나오나요? └── YES → 디자인이나 제작 품질 문제 → 형체력 계산 확인 → 파팅면 연마 품질 확인 → 지지기둥 레이아웃 확인 → 사양에 따른 벤트 깊이 확인
4. 금형제작 단계별 예방기준
가장 비용 효과적인 플래시 방지는 금형이 첫 번째 샷을 실행하기 전에 발생합니다.
4.1 설계 단계
- Moldflow 캐비티 압력 시뮬레이션 실행 - 최고 캐비티 압력 × 투영 면적이 계획된 프레스 클램프 용량의 80%를 초과하지 않는지 확인합니다.
- 모든 캐비티 압력 >60MPa에 대해 150mm 이하 중심에서 지지 기둥을 설계합니다.
- 재료 카테고리별 최소 랜드 폭 지정(섹션 2.6)
- 재료 사양에 따른 벤트 깊이 설계 - 기본 가공 허용치에 의존하지 않음
- 금형 도면에서 이젝터 핀 간격을 지정합니다. 공차 블록에 나타나야 하며 기계 기술자의 판단에 맡겨서는 안 됩니다.
4.2 금형 제작 단계
- 최종 조립 전 표면 연삭기의 절단면 평탄도 확인 - 문서 측정
- 전체 조립 후 파란색 잉크 테스트 — 첫 번째 시도 전에 100% 파팅 표면 접촉 필요
- 모든 이젝터 핀 간격을 측정하고 기록합니다. 금형당 최소 5개의 샘플 핀, 중요한 금형을 위한 전체 세트
- 첫 번째 주입 전에 프레스 클램핑 하중을 받는 슬라이드 안착을 확인합니다. 점토 또는 Fuji Prescale 필름을 사용합니다.
4.3 첫 번째 논문 시험 단계
- 50% 사출 속도 및 60% 팩 압력에서 시작하여 점진적으로 증가
- 기록 프로세스 창 상한(플래시 시작) - 이는 중요한 금형 검증 매개변수입니다.
- 문서화 프로세스 창 너비: 미성형 개시와 플래시 개시 간의 차이는 견고한 금형을 위해 사출 압력의 15% 이상이어야 합니다.
4.4 생산 단계
- 예방적 유지보수 간격 정의: 파팅 표면 검사(200,000샷마다), 지브 마모 플레이트 측정(150,000샷마다), 이젝터 핀 간격 점검(대량 공구의 경우 100,000샷마다)
- SPC 시스템의 위치별로 플래시 사고를 추적합니다. 한 위치의 프로그레시브 플래시는 품질 문제가 발생하기 전에 마모되었음을 나타냅니다.
- 재료 MFI 입고 검사 기록 유지 - 플래시 사고를 MFI 데이터와 연관시키다
5. 시정조치 우선순위 매트릭스
생산 과정에서 플래시가 관찰되면 이 매트릭스를 사용하여 비용과 효율성에 따라 시정 조치의 우선순위를 지정하세요.
| 액션 | 비용 | 구현 시간 | 효율성 | 우선순위 |
|---|---|---|---|---|
| 사출 속도/팩 압력 감소 | 제로 | 즉시 | 높음 (if process-caused) | 1위 |
| 형체력의 적절성 확인 - 더 큰 프레스로 이동 | 낮음 | 같은 교대근무 | 클램프로 인한 플래시에 적합 | 2위 |
| 파란색 잉크 테스트 - PS 접촉 간격 식별 | 낮음 | 2~4시간 | 교정이 아닌 진단 | 3번째 |
| PS 낮은 지점의 레이저 용접 수리 | 중간 | 1~3일 | 마모로 인한 플래시에 대한 영구 | 4번째 |
| 마모된 지브 마모 플레이트 교체 | 낮음–Medium | 4~8시간 | 슬라이드 플래시용 영구 | 5번째 |
| 이젝터 핀 교체(대형 간격) | 낮음 | 4~8시간 | 핀 플래시용 영구 | 6번째 |
| 파팅면 재연삭 | 중간 | 3~7일 | 광범위한 PS 마모를 위한 영구적인 제품 | 7번째 |
| 지지 기둥 추가(설계 결함) | 높음 | 2~4주 | 편향으로 인한 플래시에 대한 영구 | 8일 |
| 강철 경도 증가(더 단단한 강철에 다시 삽입) | 높음 | 3~6주 | 장기간 마모 방지 | 9일 |
6. 특수 사례: 고플래시 위험 물질
PPS와 LCP
두 재료 모두 가공 온도에서 용융 점도가 ABS보다 3~5배 낮습니다. 그들은 표준 재료가 연결하는 모든 격차를 찾아 활용합니다. PPS 또는 LCP를 실행하는 금형은 처음부터 더 엄격한 공차로 제작되어야 합니다. PPS를 실행하기 위해 표준 공차 금형을 개조하는 것은 비용 효율적이지 않습니다.
필수 요구사항:
- S136 또는 420SS 캐비티 강철(부식 및 경도)
- 분할 표면 평탄도 ≤0.005 mm
- 이젝터 핀 간격은 측면당 0.006mm 이하입니다.
- 벤트 깊이 ≤0.008mm 랜드 섹션
- 최대 120mm 중심의 지지 기둥
유리 충진 등급(GF30 이상)

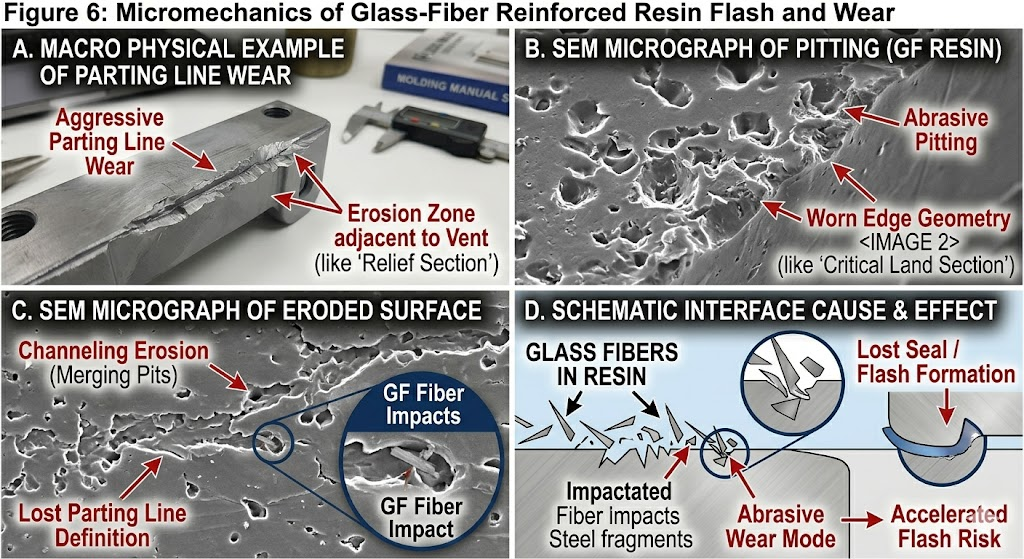

유리 섬유는 마모성이 있습니다. 분할 표면, 통풍구 및 이젝터 핀 구멍은 모두 비보강 등급보다 GF 충전 생산에서 더 빨리 마모됩니다. 유지보수 간격은 채워지지 않은 자재 일정에 비해 30~40% 단축되어야 합니다. 마모가 심한 위치(게이트 영역, 게이트에 인접한 분할선)에는 경화 강철 인서트(≥50HRC)를 강력히 권장합니다.
벽이 얇은 부품(벽이 1.0mm 미만)
벽이 얇은 부품에는 높은 사출 속도와 압력이 필요합니다. 즉, 캐비티 압력을 프레스 클램프 용량의 상한까지 밀어넣는 것입니다. 미성형과 플래시 사이의 공정 범위는 매우 좁습니다(때때로 사출 압력의 5% 미만). 이러한 금형에는 다음이 필요합니다.
- 정밀한 절단면(평탄도 0.005mm 이하)
- 클램프 계산만으로 제시된 것보다 더 큰 프레스(마진 30% 추가)
- 실시간 캐비티 압력 센서 - 플래시를 방지하는 폐쇄 루프 프레스 제어
7. 플래시 비용: 제거가 유리한 이유
품질 시스템에서는 플래시의 비용이 정확하게 계산되는 경우가 거의 없습니다. 실제 비용에는 다음이 포함됩니다.
| 비용 Element | 부품당 일반적인 범위 | 메모 |
|---|---|---|
| 노동력 다듬기 | $0.05~$0.40 | 플래시 위치와 접근성에 따라 다름 |
| 플래시로 인한 툴링 마모(PS 손상 가속화) | $0.01~$0.05 상각 | 플래시가 PS를 약화시켜 악순환을 야기함 |
| 폐기율 증가(플래시로 인해 부품 거부 발생) | 생산 가치의 1~5% | 높음er for tight-tolerance parts |
| 조립 라인 중단(플래시로 인해 핏 문제 발생) | 변수 | 고객 지불 거절을 유발할 수 있음 |
| 고객 반품/현장 오류 | 높음 | 특히 표면 밀봉용 |
| 금형 수리 가동 중단 시간 | 건당 $500~$5,000 | 게다가 생산 기회 상실 |
부품 트리밍 비용이 $0.20이고 플래시 관련 스크랩이 2%인 연간 부품 500,000개의 중간 볼륨 부품의 경우 해결되지 않은 플래시의 연간 비용은 다음을 초과합니다. $150,000 - 적절한 분할 표면 수리 비용이나 금형 유지 관리 프로그램 비용보다 훨씬 더 비쌉니다.
8. 결론
플래시는 증상이지 근본 원인이 아닙니다. 이 문제를 영구적으로 해결하려면 조임력, 분리 표면 상태, 공정 매개변수, 재료 점도, 금형 온도, 설계 결함 또는 부품 마모 등 7가지 근본 원인 범주 중 실제 원인이 무엇인지 식별해야 합니다. 프로세스 조정만으로도 플래시가 일시적으로 억제됩니다. 툴링 및 설계 수정을 통해 영구적으로 제거됩니다.
가장 비용 효과적인 전략은 예방입니다. 즉, 사용 중인 특정 재료에 대한 올바른 사양에 맞게 분할 표면, 지지 구조 및 통풍구 형상을 설계하고, 품질 문제가 발생하기 전에 마모를 잡아내는 구조화된 예방 유지 관리 프로그램을 구현하는 것입니다.
