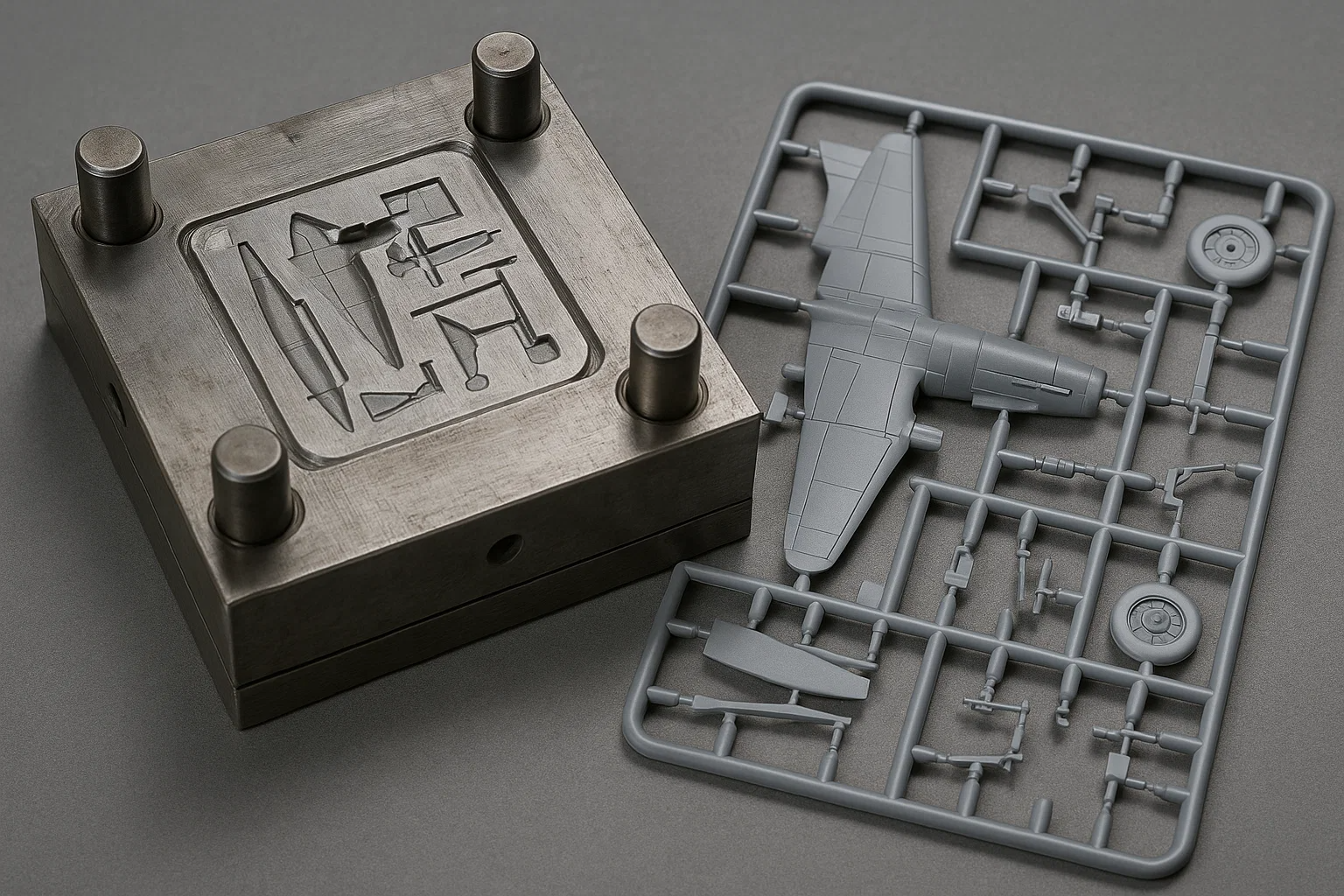

플라스틱 모델 금형 제조 방법 : 세부 가이드

소개

플라스틱 모델 키트는 수십 년 동안 모든 연령대의 애호가를 사로 잡았으며, 역사적인 항공기와 상징적 인 자동차에서 미래의 우주선 및 환상적인 생물에 이르기까지 모든 것을 재현 할 수있는 실질적인 방법을 제공합니다. 그들의 지속적인 인기는 그들이 미니어처 복제본에 가져 오는 세심한 세부 사항과 정확성에 있으며, 애호가들은 좋아하는 주제를 조립, 페인트 및 사용자 정의 할 수 있습니다. 그러나이 엄청나게 상세한 부분이 어떻게 만들어 졌는지 궁금한 적이 있습니까?

비밀은 고품질 금형 생산에 사용됩니다. 이 곰팡이는 모델 키트 세계의 이름없는 영웅으로 모든 단일 구성 요소의 정밀, 적합 및 전반적인 품질에 직접 영향을 미칩니다. 전문적으로 제작 된 곰팡이가 없으면 가장 복잡한 디자인조차 평평 해져 부품이 부족하고 만족스럽지 않은 건물 경험이 생깁니다.

이 기사는 매혹적이고 복잡한 과정에서 커튼을 뒤로 당길 것입니다. 플라스틱 모델 금형 제작 . CNC 가공, 재료 파기, 마무리 터치 및 각 금형이 완벽한 부품을 생산할 수 있도록 엄격한 테스트와 같은 고급 제조 기술을 통해 초기 설계 개념에서 여행을 떠날 것입니다. 이 복잡한 여정을 이해함으로써 좋아하는 플라스틱 모델의 엔지니어링 및 예술에 대한 새로운 감사를 얻을 수 있습니다.

사출 성형의 기본 이해

거의 모든 현대 플라스틱 모델 키트 제조의 중심에는 다음과 같은 정교한 공정이 있습니다. 사출 성형 (미크론에서 측정 된 공차) . 이 기술은 정밀도와 효율이 높은 대량 생산 동일한 플라스틱 부품을 생산하기위한 초석이므로 모델 키트에서 발견되는 복잡한 구성 요소에 이상적입니다. 곰팡이 생성의 세부 사항을 탐구하기 전에 금형 자체 가이 프로세스 내에서 기능하도록 설계되었으므로 사출 성형의 작동 방식의 기본 원칙을 파악하는 것이 중요합니다.

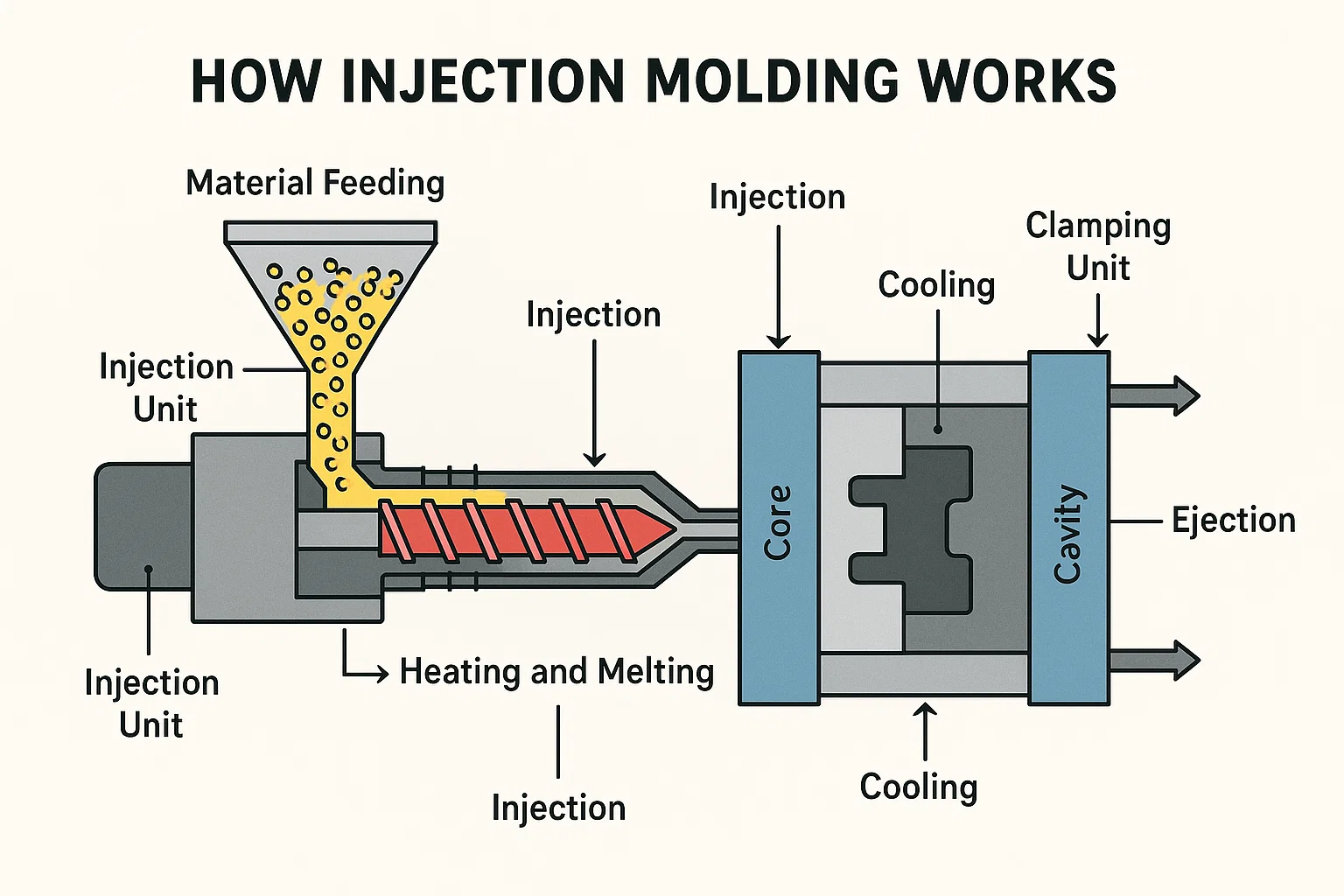

사출 성형의 작동 방식

원시 플라스틱 펠릿을 몇 초 만에 완벽하게 모양의 구성 요소로 변환하는 고도로 제어되고 자동화 된 프로세스를 상상해보십시오. 그것은 본질적으로 사출 성형 중에 일어나는 일입니다. 프로세스는 여러 주요 단계로 분류 될 수 있습니다.

재료 수유 : 일반적으로 세분화 또는 펠렛 형태의 생 플라스틱 재료는 호퍼에서 가열 배럴로 공급됩니다.
가열 및 용융 : 배럴 내부에서 큰 나사가 회전하여 플라스틱을 앞으로 움직이면서 동시에 용융 상태로 가열합니다. 플라스틱이 올바른 점도에 도달 할 수 있도록 온도는 정확하게 제어됩니다.
주입 : 플라스틱이 용융되고 균질 해지면, 나사는 플런저처럼 작용하여 고압 아래의 액체 플라스틱을 닫힌 금형 공동에 빠르게 주입합니다. 이 압력은 플라스틱이 곰팡이의 모든 구석 구석을 채우고 최고의 세부 사항조차 캡처하도록합니다.
냉각 : 녹은 플라스틱이 곰팡이를 채운 후에는 냉각되고 굳어지기 시작합니다. 금형 자체는 물 또는 오일이 순환하는 냉각 채널로 설계되어 열을 빠르게 소산하고 부품이 빠르게 굳어집니다. 이 냉각 시간은 부품의 구조적 무결성과 사이클 효율에 중요합니다.
방출 : 플라스틱이 충분히 냉각되고 원하는 모양으로 고형화되면 금형은 절반이 열리고 이젝터 핀은 완성 된 부품을 금형 공동에서 밀어냅니다. 그런 다음 곰팡이가 닫히고 다음 주사주기를 준비합니다.

사출 성형 기계의 주요 구성 요소

간단히 "주입 몰더"또는 "프레스"라고 불리는 주입 성형 기계는 몇 가지 중요한 구성 요소가 작동하는 복잡한 장비입니다.

클램핑 장치 :이 장치는 주입 된 플라스틱의 고압 하에서 금형이 열리는 것을 방지하기 위해 주입 및 냉각 상 동안 엄청난 힘과 함께 금형 반쪽을 유지합니다.
주입 장치 :이 장치는 플라스틱 재료를 녹이고 주입하는 일을 담당합니다. 일반적으로 호퍼, 가열 밴드가있는 배럴 및 왕복 나사로 구성됩니다.
곰팡이 : 우리 쇼의 스타로서, 금형은 플라스틱에 최종 모양을 제공하는 맞춤형 디자인 도구입니다. 그것은 일반적으로 부품 형상을 형성하기 위해 정확하게 짝짓기하는 두 개의 반쪽 ( "캐비티"및 "핵심")으로 만들어집니다.
제어 시스템 : 최신 분사 성형 기계는 전체 프로세스에서 온도, 압력, 속도 및 타이밍을 정확하게 조절하여 일관된 품질과 효율성을 보장하는 정교한 컴퓨터 제어 시스템을 특징으로합니다.

곰팡이 설계 및 제조 중에 내려진 모든 결정은 주입 성형 기계 내에서 금형이 얼마나 잘 수행 될지 직접적으로 영향을 미치기 때문에이 기본 프로세스를 이해하는 것이 필수적입니다. 궁극적으로 생산하는 플라스틱 모델 부품의 품질과 일관성을 결정합니다.

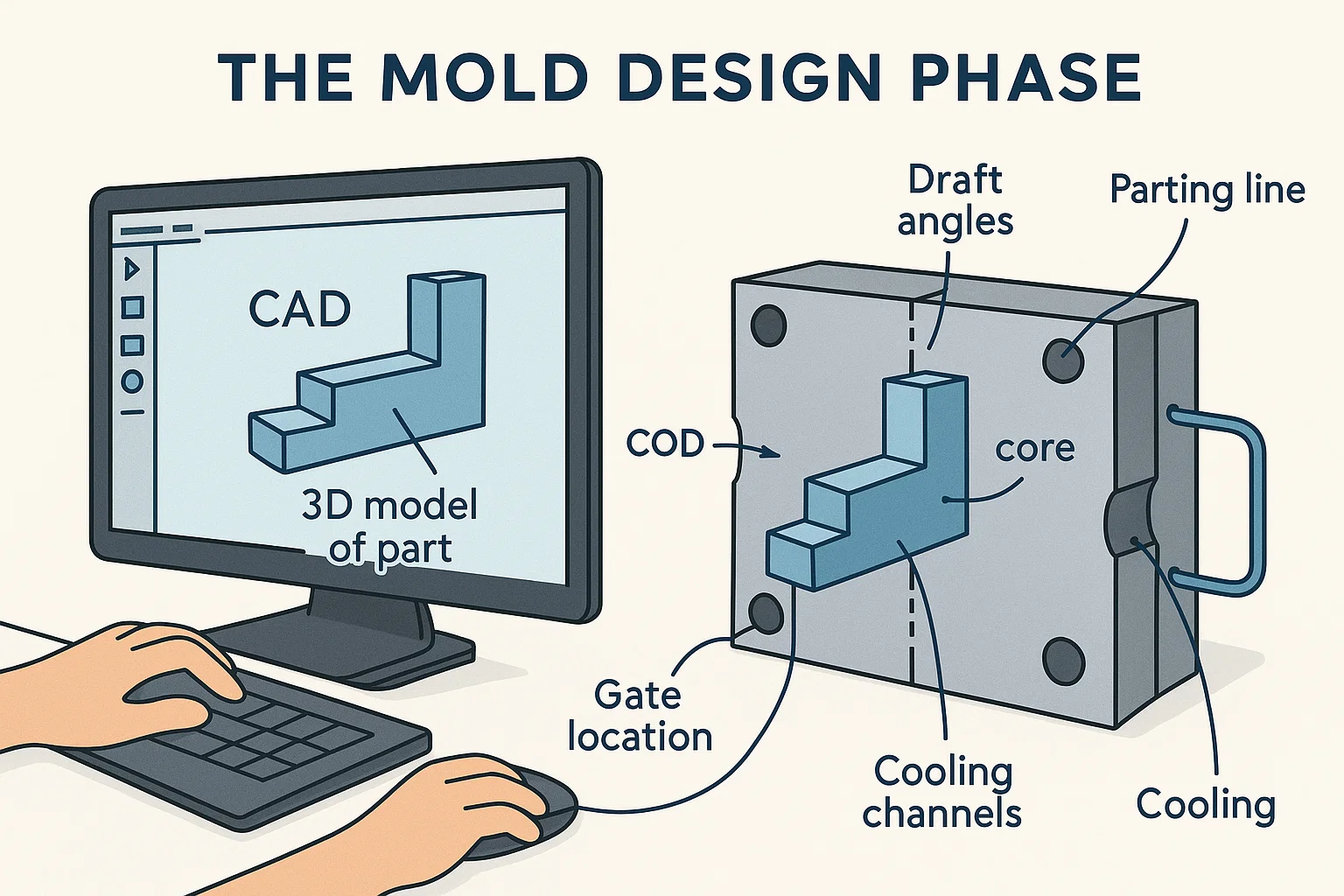

곰팡이 설계 단계

사출 성형이 어떻게 생 플라스틱을 완성 된 부품으로 변환하는지에 대한 명확한 이해로, 이제 우리는 이제 곰팡이 설계 단계 . 추상적 인 아이디어와 2D 스케치가 곰팡이의 물리적 생성을 안내하는 정확한 디지털 청사진으로 발전함에 따라 마술이 진정으로 시작되는 곳입니다. 최종 플라스틱 모델 부품의 모든 곡선, 각도 및 치수가 신중하게 고려되고 금형의 형상으로 번역되는 세심한 과정입니다.

개념화 및 CAD (컴퓨터 보조 디자인)

새로운 플라스틱 모델 키트 부분의 여정은 일반적으로 개념-아마도 역사적 문서, 실제 대상의 상세한 청사진 또는 아티스트의 가상 디자인 렌더링으로 시작합니다. 이 개념은 CAD (컴퓨터 지원 설계) 소프트웨어 . 엔지니어와 디자이너는 다음과 공동 작업을 수행합니다.

부품의 3D 모델을 만듭니다 : 이것은 성형 될 플라스틱 구성 요소의 정확한 디지털 복제본입니다. 여기에는 모든 복잡한 세부 사항, 텍스처 및 최종 모델 키트 작품에 볼 수있는 기능이 포함되어 있습니다.
부품 주변의 금형을 설계하십시오 : 부품 자체가 마무리되면 초점은 생성 할 금형을 설계하는 것으로 이동합니다. 여기에는 코어 및 공동 반쪽을 포함한 금형의 다양한 구성 요소와 성형 공정을 용이하게하는 복잡한 내부 구조를 만들어냅니다. 최신 CAD 소프트웨어는 정교한 시뮬레이션을 허용하여 플라스틱이 곰팡이 내에서 흐름과 냉각되는 방법을 예측하여 물리적 제조가 시작되기 전에 잠재적 인 문제를 식별하는 데 도움이됩니다.

곰팡이 설계에 대한 고려 사항

효과적인 곰팡이를 설계하는 것은 단순히 부품의 부정적인 인상을 만드는 것보다 훨씬 복잡합니다. 성공적인 고품질 생산을 보장하기 위해 몇 가지 중요한 요소가 세 심하게 고려되어야합니다.

초안 각도 : 이들은 부품의 수직 벽에 약간의 테이퍼가 추가됩니다. 드래프트 각도가 없으면 부품이 곰팡이에 달라 붙어 방출이 어렵거나 불가능하며 잠재적으로 부품이나 금형 자체를 손상시킵니다. 몇 도도 큰 차이를 만들 수 있습니다.
이별 라인 : 이것은 금형의 두 반쪽이 만나는 선입니다. 그것의 배치는 미학적 이유 (최종 부분의 가시선 최소화)와 기능적 이유 (쉽게 부품 배출 및 적절한 곰팡이 충전을 허용 함) 모두에 중요합니다. 전략적 이별 라인 배치는 부품의 자연 모서리 나 윤곽을 따라 선을 숨길 수 있습니다.
게이트 위치 : 게이트는 녹은 플라스틱이 금형 공동으로 들어가는 작은 개구부입니다. 그 위치는 균일 한 플라스틱 흐름, 곰팡이의 완전한 충전 및 완성 된 부품의 시각적 흠을 최소화하는 데 필수적입니다. 디자이너는 최적의 결과를 달성하기 위해 여러 게이트 유형과 위치를 고려합니다.
환기 : 녹은 플라스틱이 곰팡이가 가득 차면 내부에 갇힌 공기는 탈출 할 수있는 방법이 있어야합니다. 종종 1 천 분의 1 인치 깊이의 작은 통풍구는 이별 라인을 따라 금형 설계에 통합됩니다. 적절한 환기가 없으면 갇힌 공기가 불완전한 부품, 화상 자국 또는 구조적 약점으로 이어질 수 있습니다.
냉각 채널 : 이전 섹션에서 언급했듯이 금형에는 냉각 유체를위한 복잡한 채널이 포함되어 있습니다. 이 채널의 설계는 냉각 시간과 균일 성에 직접적인 영향을 미치며, 이는 부품 품질 및 생산주기 시간에 영향을 미칩니다.

이 설계 단계에서 적용되는 정밀도와 예측은 가장 중요합니다. 여기서 오류는 비용이 많이 드는 재 작업 또는 생산 문제로 이어질 수 있으므로 라인 아래로 이어질 수 있습니다. 그것은 독창성 공학의 증거로, 물리적 창조를위한 토대를 마련합니다.

이 세심한 디지털 계획은 다음으로 중요한 단계를 직접 알려줍니다. 금형 자체에 대한 올바른 재료 선택, 내구성, 성능 및 비용에 큰 영향을 미치는 결정입니다.

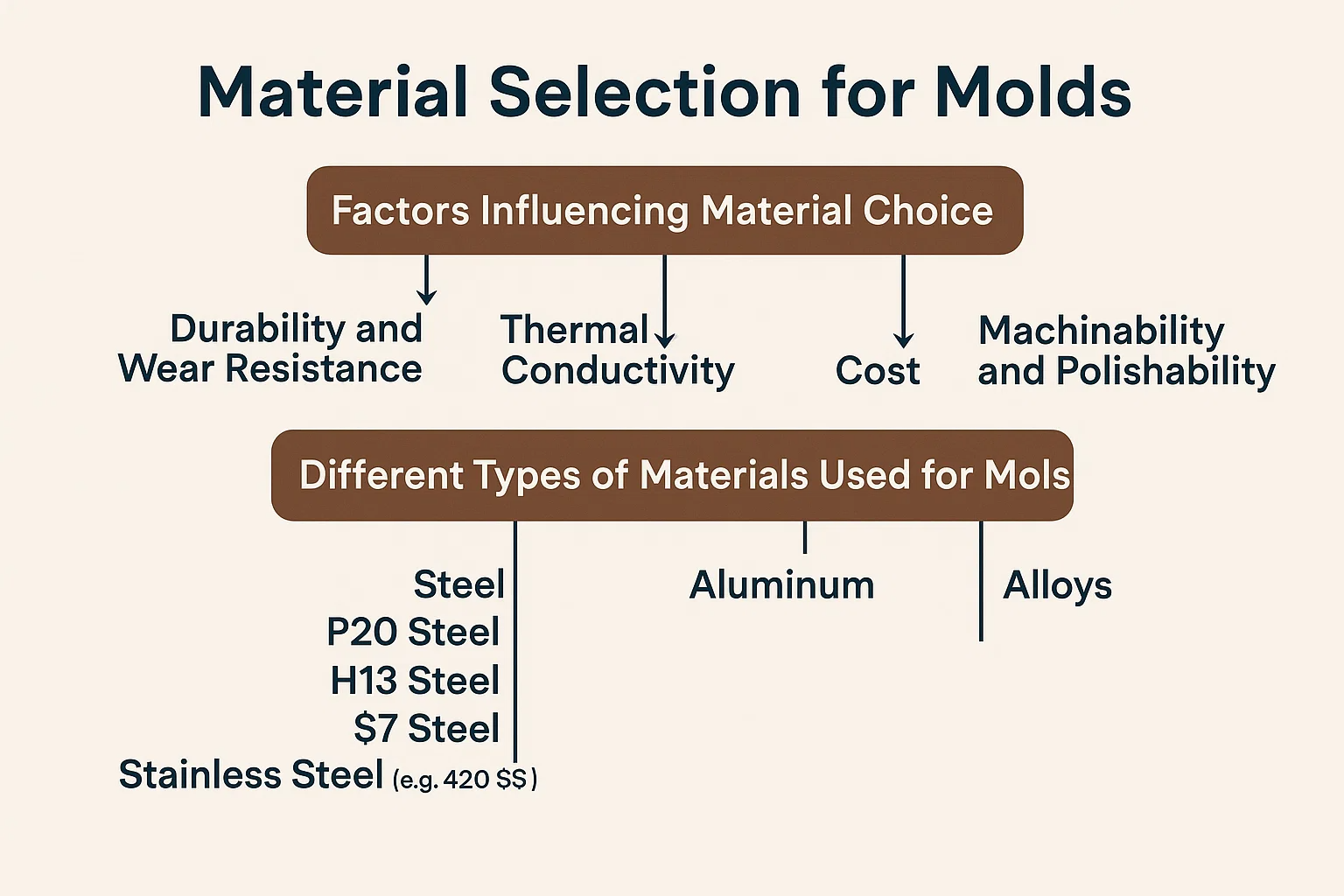

금형에 대한 재료 선택

곰팡이의 복잡한 청사진이 디지털 영역에서 세 심하게 설계되면 다음 결정적인 결정은 물리적 구성에 적합한 재료를 선택하는 것입니다. 이것은 단지 강한 금속을 고르는 것이 아닙니다. 내구성, 열적 특성, 가공성 및 비용의 균형을 맞추는 전략적 선택입니다. 선택된 재료는 금형의 수명, 일관된 부품을 생산하는 능력, 궁극적으로 전체 생산 공정의 효율성을 지시합니다.

곰팡이에 사용되는 다른 유형의 재료

다양한 재료를 사용할 수 있지만 플라스틱 모델 금형에 대한 가장 일반적인 선택은 몇 가지 주요 범주에 속하며 각각 뚜렷한 장점이 있습니다.

강철 : 이것은 대량의 고전득 분사 금형, 특히 플라스틱 모델 키트의 경우 가장 널리 퍼진 재료입니다. 곰팡이 제작에 맞게 조정 된 특정 특성과 함께 다양한 등급의 공구강이 사용됩니다.
- P20 스틸 : 우수한 가공 가능성과 광택성을 제공하는 사전 하류 곰팡이 스틸. 적당한 생산 실행이 필요한 금형의 일반적인 선택입니다.
- H13 스틸 : 열 피로와 마모에 대한 탁월한 저항으로 알려진 열렬한 도구 스틸. 그것은 종종 높은 온도 수요가있는 곰팡이 또는 매우 긴 생산 실행에 사용됩니다.
- S7 스틸 : 충격 에너지 도구 강철은 우수한 인성과 충격 저항성을 제공하며 작동 중에 더 높은 응력을 경험할 수있는 곰팡이에 적합합니다.
- 스테인레스 스틸 (예 : 420 SS) : PVC 또는 기타 부식성 플라스틱 성형 또는 습한 환경과 같이 부식 저항이 중요 할 때 사용됩니다.
알류미늄 : 더 부드러운 특성으로 인해 가장 많은 부피 플라스틱 모델 금형의 경우 덜 일반적이지만 알루미늄 합금 (7075 또는 6061)은 다음과 같이 점점 더 많이 사용됩니다.
- 프로토 타이핑 몰드 : 초기 테스트 및 제한된 생산 실행의 경우 빠른 처리 및 저렴한 비용이 우선 순위입니다.
- 저용량 생산 : 예상 부품 수가 수백만에 달하는 경우.
- 금형 인서트 : 알루미늄의 우수한 열전도율로부터 이익을 얻는 더 큰 강철 금형 내의 특정 세부 사항.
합금 (예 : 베릴륨 구리) : 이들은 열전도율이 높은 특정 금형 성분에 사용되는 특수한 합금입니다. 예를 들어, 베릴륨 구리 인서트는 사이클 시간을 최적화하거나 뒤틀림을 방지하기 위해 매우 빠른 냉각이 필요한 금형 영역에서 사용될 수 있습니다.

재료 선택에 영향을 미치는 요인

몇 가지 얽힌 요인은 이상적인 곰팡이 재료의 선택을 안내합니다.

내구성과 내마모성 : 곰팡이가 생산할 것으로 예상되는 부분은 몇 개입니까? 수백만 사이클을위한 금형은 더 단단하고 내마모성 강철이 필요하며 프로토 타이핑 금형은 더 부드럽고 저렴한 재료를 사용할 수 있습니다.
열전도율 : 곰팡이가 냉각 플라스틱에서 얼마나 빨리 열을 방출 할 수 있습니까? 열전도율이 높은 재료 (알루미늄 또는 베릴륨 구리)는 사이클 시간을 단축시켜 생산이 빠릅니다. 강철은 내구성이 뛰어나지 만 알루미늄보다 열을 덜 효율적으로 수행합니다.
비용 : 곰팡이 재료는 가격이 크게 다릅니다. 고급 도구 강은 알루미늄보다 훨씬 비싸다. 재료 비용은 예상 생산량과 전체 프로젝트 예산에 비해 무게를 측정해야합니다.
가공 가능성과 광택성 : 일부 재료는 다른 재료가 다른 것보다 높은 표면 마감 처리하기가 더 쉽습니다. 이것은 제조 시간과 성형 부품의 최종 표면 품질에 영향을 미칩니다.
부식 저항 : 성형 된 플라스틱 재료가 부식성 (예 : PVC)이거나 곰팡이가 습한 환경에 저장되면 스테인레스 스틸과 같은 부식성 재료가 필요합니다.

각 자료의 장단점

재료 유형	프로	단점
강철	- 높은 내구성과 내마모성 (긴 수명)	- 더 높은 비용
	- 대량 생산에 탁월합니다	- 열전도율이 낮습니다 (냉각 시간이 길다)
	- 표면 마감 처리가 매우 높습니다	- 가공하기가 더 무겁고 어렵습니다
	- 좋은 차원 안정성	- 부식에 취약 할 수 있습니다 (스테인리스가 아닌 한)
알류미늄	- 저렴한 비용 (특히 프로토 타이핑/저 볼륨의 경우)	- 내구성과 내마모성 (고전 수명이 짧음)
	- 우수한 열전도율 (빠른 냉각/사이클 시간)	- 더 부드럽고, 찌그러지기 쉬운/손상
	- 가볍고 쉽게 가공 (더 빠른 곰팡이 생성)	- 연마 플라스틱이나 매우 높은 압력을 유지하지 못할 수 있습니다.
합금	- 매우 높은 열전도율 (예 : 베릴륨 구리)	- 매우 비쌉니다
	- 핫스팟 또는 중요한 냉각 구역에 이상적입니다	- 종종 전체 금형이 아닌 인서트에만 사용됩니다
	- 특정 응용 분야의 내마모성이 우수합니다

곰팡이 재료의 신중한 선택은 곰팡이 제조와 관련된 엔지니어링 깊이에 대한 증거이며, 후속 제조 공정의 장수와 효율성에 직접 영향을 미칩니다.

이상적인 재료가 선택되면 초점은 정교한 제조 기술을 통해 디지털 디자인을 생생하게 가져 오는 것으로 바뀝니다.

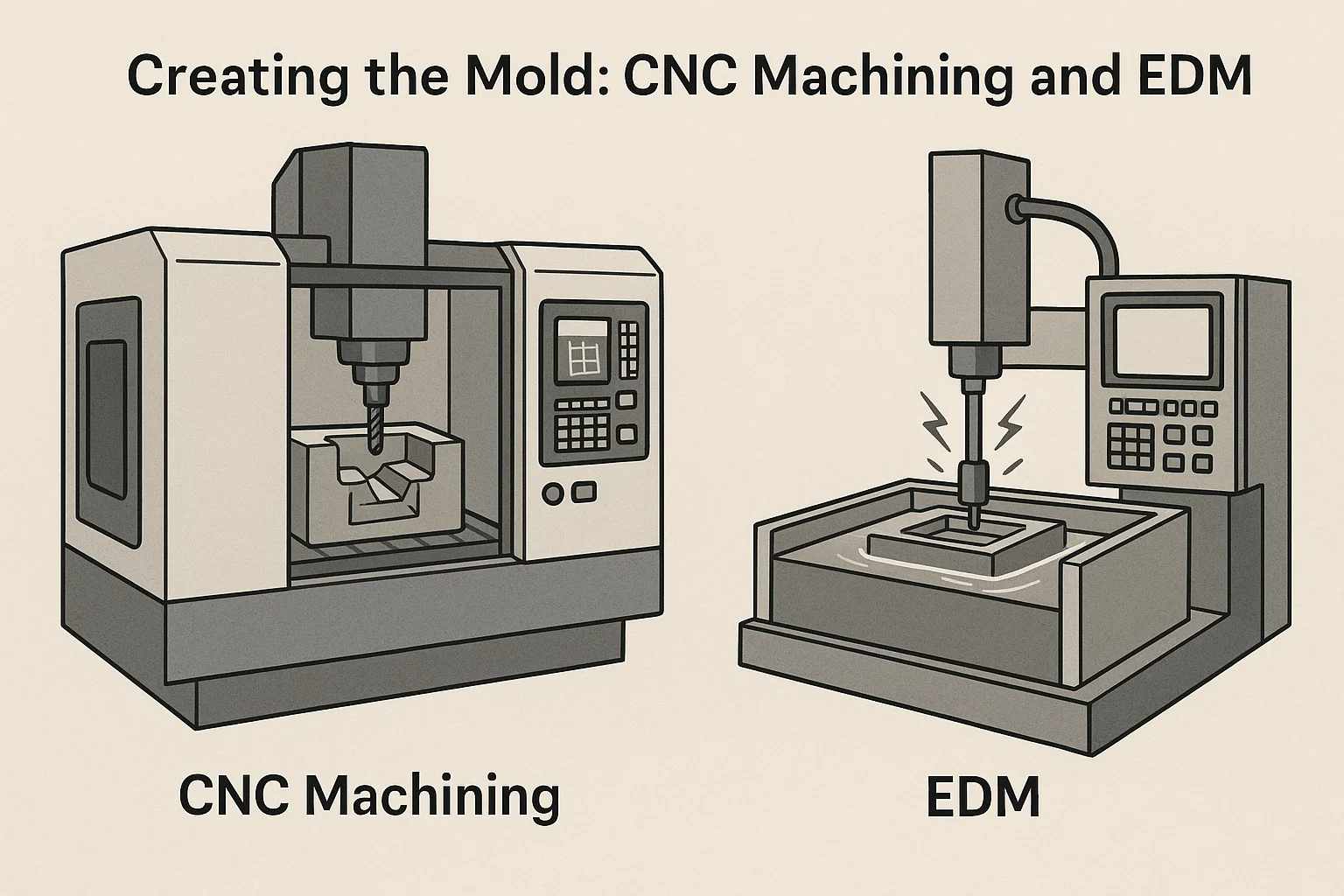

금형 생성 : CNC 가공 및 EDM

디지털 파일에서 유형의 정밀 도구로 세 심하게 설계된 금형을 가져 오려면 고급 제조 기술의 숙달이 필요합니다. 두 가지 주요 기술 이이 단계를 지배합니다. CNC (컴퓨터 수치 제어) 가공 그리고 EDM (전기 방전 가공) . 이러한 프로세스는 탠덤으로 작동하여 고품질 플라스틱 모델 금형에 필요한 복잡한 형상, 미세한 세부 사항 및 매우 정확한 치수를 개척합니다.

CNC (컴퓨터 수치 제어) 가공 : 금형 공동의 정밀 절단

CNC 가공 곰팡이 제조의 주변입니다. 전산화 된 컨트롤이 곰팡이 스틸 또는 알루미늄 블록에서 재료를 정확하게 제거하기위한 다양한 절단 도구를 안내하는 자동 차감 공정입니다. 매우 정교한 로봇 조각가처럼 생각하십시오.

작동 방식 :

프로그램 작성 : 금형의 3D CAD 모델은 CNC 기계가 이해하는 일련의 상세한 지침 (G- 코드)으로 변환됩니다. 이 프로그램은 도구 경로, 절단 속도, 피드 속도 및 절단 깊이를 지시합니다.
설정 : 곰팡이 재료의 원시 블록은 기계의 침대에 단단히 고정됩니다. 적절한 절단 도구 (엔드 밀, 볼 밀, 드릴 등)는 기계의 공구 체인저에로드됩니다.
재료 제거 : 컴퓨터의 정확한 제어 하에서, 절단 도구는 프로그래밍 된 경로를 빠르게 회전하고 움직여서 층별로 재료 층을 점차적으로 제거합니다. 이것은 일반적인 윤곽, 초안 각도 및 더 큰 기능을 포함하여 금형 공동 및 코어의 주요 모양을 만듭니다.
다축 가공 : 종종 3, 4 또는 5 개의 운동 축이있는 고급 CNC 기계는 공작물이나 절단 도구를 회전시키고 기울여 복잡한 각도와 기계 복잡한 3 차원 표면에 도달 할 수 있습니다. 이것은 특히 플라스틱 모델 키트에서 자주 발견되는 유기 모양과 상세한 질감에 특히 중요합니다.

CNC 가공은 고속과 정확도로 금형의 지오메트리를 생성하여 플라스틱 부품의 주요 인상을 형성하는 데 탁월합니다. 그러나 매우 미세한 세부 사항, 날카로운 내부 모서리 또는 기존 절단 도구에 도달 할 수없는 복잡한 기능을 위해 또 다른 특수 기술이 작동합니다.

EDM (전기 방전 가공) : 복잡한 모양과 세부 사항 생성

EDM 스파크 가공이라고도하는 것은 전기 방전 (스파크)을 사용하여 재료를 침식하는 비 전통적인 가공 공정입니다. 물리적 절단 도구를 사용하는 CNC 밀링과 달리 EDM은 유전체 유체에서 전극 (공구)과 공작물 (금형 재료) 사이에 스파크를 생성하여 작동합니다. 이 과정은 재료에 기계적 스트레스를주지 않고 복잡한 세부 사항, 날카로운 모서리 및 깊고 좁은 기능을 만드는 데 이상적입니다.

금형 제작에 사용되는 두 가지 주요 EDM 유형이 있습니다.

램 (싱커) EDM :
- 사전 차단 된 전극 (종종 흑연 또는 구리로 만들어지고 생성 할 기능의 역수 모양)이 금형 재료에 매우 가깝게 가져옵니다.
- 전기가 적용되면 수천 개의 미세한 스파크가 작은 간격을 가로 질러 점프하여 곰팡이 재료의 작은 입자를 녹이고 기화시킵니다.
- 유전체 유체는 이러한 침식 된 입자를 씻어냅니다.
- 이 과정은 엄청나게 정확하며 깊은 갈비뼈, 미세한 슬롯, 날카로운 내부 모서리 (회전 밀링 도구로 절단 할 수 없음) 및 복잡한 질감을 만드는 데 사용됩니다.
와이어 EDM :
- 얇고 연속적으로 스풀로 된 와이어 (일반적으로 황동)는 전극 역할을합니다.
- 와이어는 유전체 유체에 잠기면서 공작물을 통해 공급되며, 스파크는 와이어의 경로를 따라 재료를 침식합니다.
- 와이어 EDM은 주로 정확한 통과, 슬롯 및 복잡한 윤곽을 절단하고 금형 구성 요소 사이의 짝짓기 인터록을 만드는 데 사용됩니다. 또한 코어 핀과 이젝터 핀 구멍을 극단적 인 정확도로 만드는 데 필수적입니다.

가공 공정에 대한 단계별 설명

곰팡이의 생성은 일반적으로 CNC와 EDM을 결합한 시너지 효과를 따릅니다.

거친 가공 (CNC) : 초기 단계에는 공격적인 CNC 밀링이 포함되어 많은 양의 재료를 제거하고 금형 공동 및 코어의 기본 모양을 설정합니다. 이것은 더 큰 도구와 더 높은 재료 제거 속도로 수행됩니다.
반제품 (CNC) : 더 미세한 CNC 도구를 사용하여 윤곽을 정제하고 표면 마감을 개선하며 최종 치수에 더 가깝게 기계를 사용합니다.
하드 가공 (CNC) : 가공 전에 금형 재료가 강화되면 특수 CNC 도구는 하드 밀링을 수행 할 수 있지만 매우 세부 사항에는 덜 일반적입니다. 더 자주 곰팡이가 강화됩니다 ~ 후에 벌크 가공 후 마무리 작업이 수행됩니다.
EDM으로 세부 사항 : CNC가 달성 할 수없는 기능 - 예를 들어 엄청나게 날카로운 내부 모서리 (둥근 밀링 커터로 불가능), 깊고 좁은 갈비뼈 또는 모델 부분의 패널 라인 및 리벳과 같은 복잡한 질감이 사용됩니다. 전극은 (종종 CNC 밀링을 통해) 생성 된 다음 EDM 기계에 사용하여 이러한 정확한 기능을 금형에 태우는 데 사용됩니다.
구멍 드릴링 (CNC/EDM) : Ejector 핀, 냉각 채널 및 가이드 핀의 구멍은 CNC 기계를 사용하여 정확하게 드릴 것입니다. 경우에 따라 매우 미세하거나 깊은 구멍을 위해 작은 구멍 EDM.
마무리 터치 : 1 차 가공 후, 금형 구성 요소는 부드러운 금형 표면이 직접 매끄러운 플라스틱 부품으로 변환되므로 중요한 마무리 공정을 겪습니다.

강력한 CNC 밀과 정밀 EDM 기계 사이의 복잡한 춤은 항공기 동체의 미묘한 곡선에서 탱크 트랙의 날카로운 모서리에 이르기까지 모든 세부 사항을 곰팡이에 충실하게 복제 할 수 있도록합니다.

이 가공 단계에서 달성 된 놀라운 정밀도는 이야기의 일부일뿐입니다. 다음 중요한 단계는 이러한 표면을 완벽하게 정제하여 섬세한 사출 성형 과정을 준비하는 것입니다.

훌륭한! CNC 가공 및 EDM을 통해 복잡한 모양과 디테일이 금형에 정확하게 조각되어있어 금형은 이제 지오메트리 측면에서 기능적으로 완성됩니다. 그러나, 플라스틱 모델 부분이 애호가들이 기대하는 매끄럽고 흠이없는 마감을 갖기 위해서는 곰팡이 자체가 최종적이고 중요한 처리와 같은 연마 및 마감이 필요합니다.

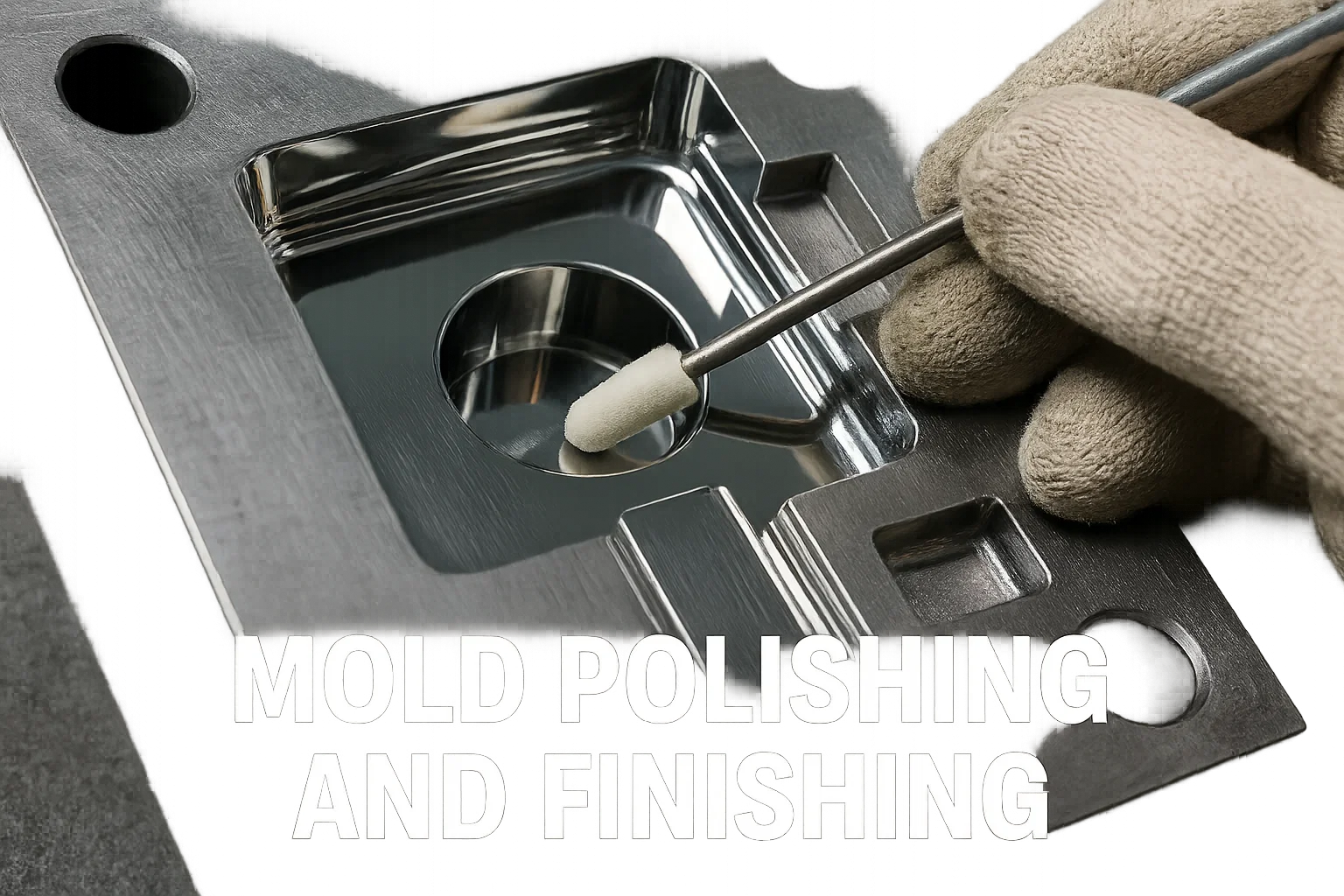

곰팡이 연마 및 마무리

가장 진보 된 CNC 가공 및 EDM 프로세스 후에도 새로 가공 된 금형 공동 및 코어의 표면은 여전히 미세한 도구 자국 또는 EDM 프로세스에서 텍스처링 된 침식 된 마감 처리를합니다. 무시되지 않은 상태로두면 이러한 불완전 성은 생성 된 모든 단일 플라스틱 부품으로 직접 전달되어 거칠거나 둔한 표면이 생깁니다. 그러므로, 곰팡이 연마 및 마무리 최종 플라스틱 모델 구성 요소의 원하는 미학적 및 기능적 품질을 달성하는 데 절대적으로 중요한 세심하고 고도로 숙련 된 프로세스입니다.

부드러운 부품의 곰팡이 구멍을 연마하는 것의 중요성

연마의 주요 목표는 가공만으로도 제공 할 수있는 것보다 훨씬 매끄러운 금형 내에서 표면 마감을 달성하는 것입니다. 이 부드러운 표면은 몇 가지 이유로 매우 중요합니다.

미학 : 고도로 광택이 나는 곰팡이는 광택 있고 매끄럽고 시각적으로 매력적인 표면으로 플라스틱 부품을 생산합니다. 이것은 자동차 몸의 매끄러운 선에서 항공기의 부드러운 피부에 이르기까지 모델 키트에서 예상되는 현실감과 품질에 필수적입니다.
부품 배출 : 부드러운 금형 표면은 냉각 플라스틱과 곰팡이 벽 사이의 마찰을 크게 줄입니다. 이를 통해 배출기 핀이 부품을 밀어내는 것이 훨씬 쉬워서 부품 왜곡, 응력 표시 또는 ejection 동안 부품 손상의 위험을 최소화합니다.
플래시 예방 : 완벽하게 매끄럽고 정확하게 일치하는 이별 라인 (두 개의 금형 반쪽이 만나는 곳)은 "플래시"를 방지하는 데 중요합니다. 연마는이 단단한 밀봉을 보장하는 데 도움이됩니다.
세부 명확성 : EDM은 미세한 세부 사항을 생성하지만 연마는 이러한 기능을 더욱 세분화하여 최종 플라스틱 부품의 선명한 선과 날카로운 모서리를 보장 할 수 있습니다.
곰팡이 장수 : 잘 정제 된 금형 표면은 반복주기 동안 재료 고착 또는 경미한 마모가 덜되며, 이는 금형의 전체 수명에 기여할 수 있습니다.

연마에 사용되는 기술 : 연마 연마, 화학적 연마

곰팡이 연마는 주로 숙련 된 기술자가 필요한 수동의 노동 집약적 프로세스이지만 일부 자동화 된 방법은 더 간단한 형상을 위해 존재합니다. 사용 된 기술은 원하는 마감 및 금형의 재료에 의존한다.

연마 연마 (수동 및 기계) : 이것은 가장 일반적인 방법이며, 거친 밀가루에서 시작하여 점진적으로 더 미세한 것들로 이동하는 진보적 인 일련의 연마 재료를 포함합니다.
- 돌 (그라인딩 스톤즈) : 초기 단계는 종종 다양한 그릿 크기의 연마 결석 (산화 알루미늄, 실리콘 카바이드 또는 다이아몬드)을 사용합니다. 이들은 주요 도구 표시를 제거하고 표면을 평평하게하는 데 수동으로, 종종 홀더와 함께 사용됩니다. 초음파 기계는 또한 복잡한 영역에서보다 효율적인 재료 제거를 위해 이러한 석재를 진동시킬 수 있습니다.
- 연마 용지/천 : 돌로 켜진 후, 종종 기름이나 물로 윤활 된 더 미세한 연마 용지 (사포와 같은) 또는 천이 사용됩니다. 이들은 매우 미세한 그릿 크기로, 때로는 최대 10,000 그릿 이상으로 제공됩니다. 그들은 작은 막대기, 면봉 또는 특수 도구와 함께 사용하여 공동의 모든 부분에 도달합니다.
- 다이아몬드 화합물/슬러리 : 최종적으로 미러와 같은 마감재를 위해 매우 미세한 다이아몬드 화합물 또는 슬러리에는 펠트 밥, 면봉 또는 특수 연마 도구가 적용됩니다. 이들 화합물은 궁극적 인 연마 작용을 제공하는 미세한 다이아몬드 입자를 함유한다.
- 펠트 바퀴/브러시 : 펠트 바퀴 또는 브러시가 장착 된 회전 도구는 연마 페이스트 페이스트와 결합하여 최종 버핑 및 높은 광택을 달성하는 데 사용됩니다.
화학 연마/산 에칭 (플라스틱 곰팡이의 경우 덜 일반적) : 일부 산업에서는 특정 금속에 사용되지만 화학적 연마 (화학 용액을 사용하여 표면 불규칙성을 용해) 및 산 에칭은 일반적으로 ~ 아니다 거울을 달성하는 주요 방법은 공구 강철 플라스틱 금형에서 마감됩니다. 무광택 마감 또는 특정 텍스처에는 사용될 수 있지만 대부분의 플라스틱 모델에 필요한 선명도와 부드러움을 위해 연마제 연마가 선호됩니다.
증기 연마 (제한된 응용) : 폴리 카보네이트와 같은 재료에 자주 사용되는이 기술은 표면을 약간 녹이고 반사하는 화학 증기에 부품을 노출시켜 부드러운 마무리를 만듭니다. 성형 부품을 부드럽게 할 수는 있지만 공구강을위한 직접 금형 연마 기술은 아닙니다.

원하는 표면 마감 처리

달성 된 광택 수준은 산업 표준으로 분류됩니다 (예 : 미국의 SPI 마감, A-1에서 거울 마감에서 D-3, 둔한 무광택 마감에 이르기까지). 플라스틱 모델 금형의 경우, SPI A-1 또는 A-2 미러 마감은 종종 가시적이고 매끄러운 표면을 대상으로하며, 텍스처 영역 (예 : 슬립 방지 표면 또는 특정 재료 텍스처)은 D 등급 또는 에칭 된 마감 처리를받을 수 있습니다.

숙련 된 곰팡이 광택제는 탁월한 손재주, 인내 및 예리한 눈이 필요합니다. 프로세스는 종종 모든 현미경 결함이 해결되도록 확대하에 수행됩니다. 이 단계에서 달성 된 표면 마감은 금형이 앞으로 몇 년 동안 생산할 모든 단일 플라스틱 모델 부품의 시각적 매력과 품질 느낌을 직접 지시합니다.

곰팡이가 완벽하게 완벽하게 세련되면서 이제는 고품질 플라스틱 부품을 지속적으로 생산하는 능력을 입증하는 진정한 테스트를위한 준비가되었습니다.

훌륭한! 곰팡이 생성의 여정은 디자인, 재료 선택 및 정밀 가공 및 연마를 통해 우리를 가져 왔습니다. 이제 궁극적 인 검증을위한 시간입니다. 실제 조건에서 곰팡이를 테스트하여 의도 한대로 정확하게 수행 할 수 있습니다. 이 중요한 단계는 금형의 진정한 기능이 입증되는 곳입니다.

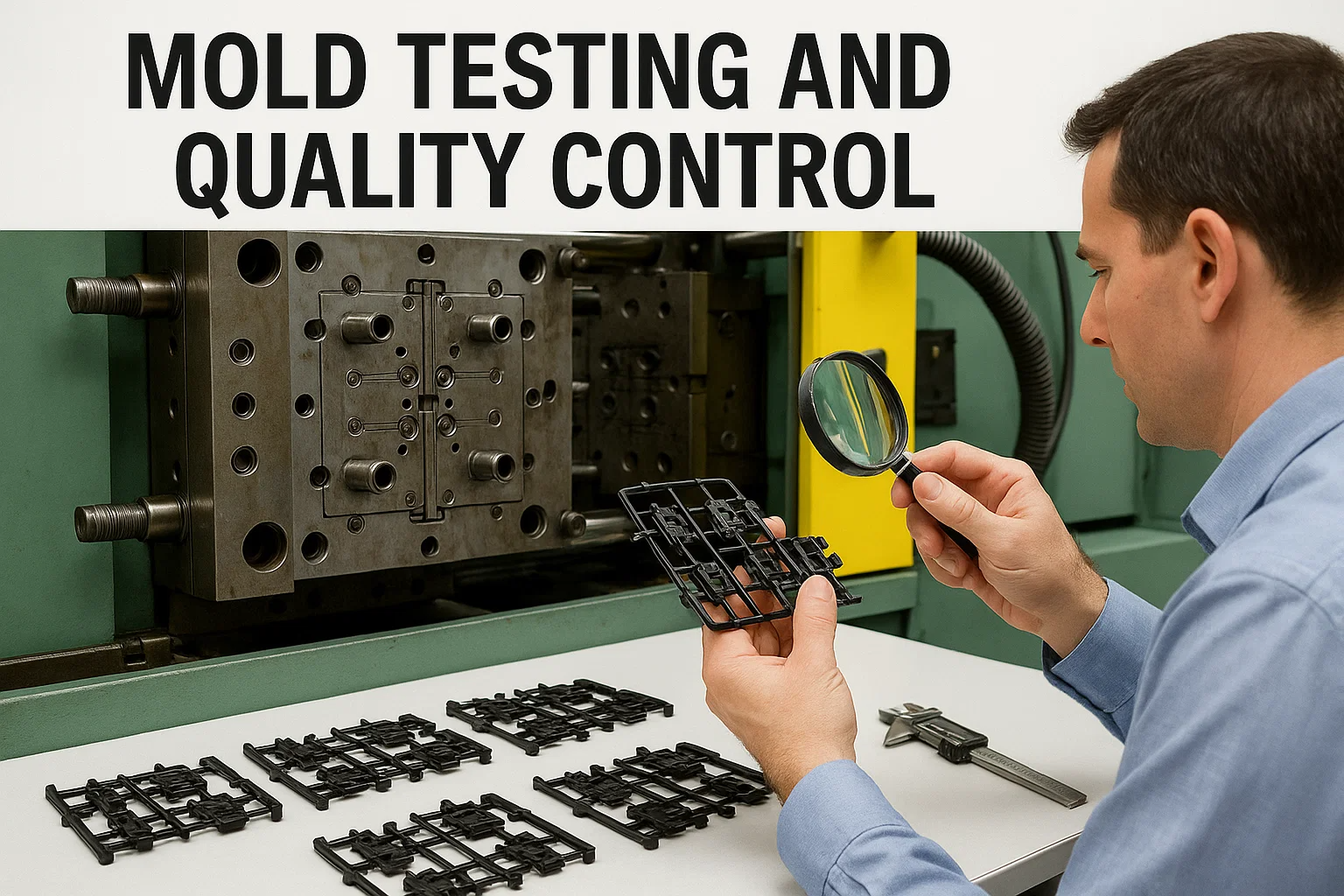

곰팡이 테스트 및 품질 관리

가장 세 심하게 설계되고 제작 된 금형조차도 그 자체로 증명해야합니다. 그만큼 곰팡이 테스트 및 품질 관리 위상은 새로 완성 된 금형이 시험 실행을 위해 사출 성형기에 넣는 중요한 단계입니다. 이 과정은 단지 부품을 만드는 것이 아닙니다. 이 부품을 엄격하게 검사하고 결함을 식별하며 본격적인 생산에 들어가기 전에 금형을 조정하는 것입니다. 이 세심한 면밀한 조사는 생산 된 모든 후속 부분이 플라스틱 모델 키트에 대해 예상되는 높은 표준을 충족시킬 수 있도록합니다.

곰팡이의 시험 실행 및 초기 테스트

금형이 완전히 조립되고 연마되면 호환되는 사출 성형기에 조심스럽게 장착됩니다. 이 초기 설정은 종종 금형과 기계의 뉘앙스를 이해하는 숙련 된 기술자에 의해 처리됩니다.

종종 "첫 번째 샷"또는 "도구 트라이 아웃"이라고 불리는 시험 실행은 다음과 같은 여러 사이클의 주입 성형을 포함합니다.

기계 매개 변수 설정 : 용융 온도, 주입 압력, 유지 압력, 주입 속도, 냉각 시간 및 곰팡이 온도를 포함한 사출 성형 기계의 매개 변수는 사용되는 플라스틱 재료 (예 : 모델 키트 용 폴리스티렌) 및 금형의 설계에 따라 신중하게 설정됩니다.
첫 번째 샷 : 작은 부품의 부품이 형성됩니다. 이 초기 부품은 금형에서 배출되면 면밀히 모니터링됩니다.
육안 검사 : 즉시 부품은 다음과 같은 명백한 결함을 시각적으로 검사합니다.
- 짧은 샷 : 플라스틱이 금형 공동을 완전히 채우지 않은 불완전한 부품.
- 플래시 : 이별 라인 또는 이젝터 핀 영역을 따라 튀어 나오는 과도한 플라스틱 소재.
- warpage/distasion : 평평하지 않거나 원치 않는 굽힘이있는 부품, 종종 냉각이나 응력으로 인해 종종.
- 싱크 자국 : 내부 수축으로 인한 두꺼운 부분의 표면의 우울증.
- 흐름 라인/용접 라인 : 용융 플라스틱 스트림이 만난 위치를 나타내는 부품 표면의 보이는 선.
- 화상 자국 : 갇힌 공기 또는 과열로 인한 변색.
- 이젝터 핀 마크 : 방출 시스템에서 과도하거나 제대로 배치 된 자국.
- 표면 마감 문제 : 곰팡이의 광택에도 불구하고 칙칙함, 줄무늬 또는 기타 불완전 성.
치수 검증 : 정밀 측정 도구 (예 : 캘리퍼, 마이크로 미터, CMM- 좌표 측정기)를 사용하면 성형 부품의 주요 치수가 원래 CAD 설계 사양에 대해 확인됩니다. 이를 통해 부품이 정확하고 최종 모델 키트에서 올바르게 맞습니다.

성형 부품을 결함 및 결함을 검사합니다

첫 번째 샷은 미묘한 문제를 식별하는 데 중요합니다. 종종 금형 설계자 및 엔지니어와 함께 전용 품질 관리 팀은 다음과 같은 철저한 검사를 수행합니다.

배율 및 조명 : 확대 안경 또는 현미경을 사용하여 미세한 디테일, 미묘한 플래시 또는 현미경 표면 결함을 발견합니다.
조립 점검 : 부품이 다른 부품과 짝을 이루도록 설계된 경우, 모델 빌더의 경험을 시뮬레이션하는 적절한 적합성과 기능을 보장하기 위해 실제 어셈블리 테스트가 수행됩니다.
강도 및 재료 재산 테스트 : 경우에 따라 부품은 강도, 유연성 또는 기타 기계적 특성에 대한 테스트를 거쳐 성능 기준을 충족 할 수 있습니다.
색상 균일 성 : 부품이 특정 색상으로 성형되면 균일 성과 일관성이 점검됩니다.

각 시험 실행에 대한 자세한 기록은 매개 변수, 관찰 및 감지 된 결함을 문서화합니다.

곰팡이에 필요한 조정 및 개선

시험 실행 및 검사 결과를 바탕으로 필요한 조정 및 개선이 이루어집니다. 이 반복 과정은 곰팡이를 완성하는 데 중요하며 여러 라운드의 테스트 및 수정을 포함 할 수 있습니다.

매개 변수 최적화 : 종종 짧은 샷, 플래시 또는 싱크 마크와 같은 초기 문제는 미세 조정 사출 성형 매개 변수 (예 : 압력 증가, 온도 조정, 냉각 시간 수정)로 해결할 수 있습니다.
금형 수정 (재 작업) : 매개 변수 조정으로 해결할 수없는보다 지속적이거나 중요한 문제의 경우 금형 자체에 대한 물리적 수정이 필요합니다. 이것은 섬세하고 종종 비싼 과정이며 다음과 같습니다.
- 통풍구 추가 또는 확대 : 갇힌 공기를 방지하여 짧은 샷이나 화상 자국을 유발합니다.
- 게이트 위치 또는 크기 수정 : 플라스틱 흐름을 개선하고 흠을 줄입니다.
- 냉각 채널 조정 : 더 많은 균일 한 냉각을 달성하고 warpage를 방지합니다.
- 연마 또는 텍스처 특정 영역 : 표면 마감을 개선하거나 방출을 원조합니다.
- 이젝터 핀 추가 또는 수정 : 깨끗하고 일관된 부품 배출을 보장합니다.
- 재 모시 또는 레이저 용접 : 치수 부정확성을 수정하거나 경미한 손상을 복구합니다. 재료는 레이저 용접을 통해 추가 된 다음 재배치 될 수 있습니다.
- 경화/치료 : 때때로, 초기 시험 후에, 특정 금형 섹션은 내마모성 향상을 위해 추가 경화 또는 표면 처리가 필요하다고 결정될 수있다.

이 세심한 테스트 및 정제 루프는 곰팡이가 마침내 본격적인 생산에 들어갈 때 수백만 개의 완벽한 플라스틱 모델 구성 요소, 사이클 후 사이클을 휘젓을 수있는 세밀하게 조정 된 악기임을 보장합니다.

엄격한 테스트를 통해 곰팡이가 완전히 검증되고 최적화되면서 일관성과 효율성이 가장 중요 해지는 대량 생산입니다.

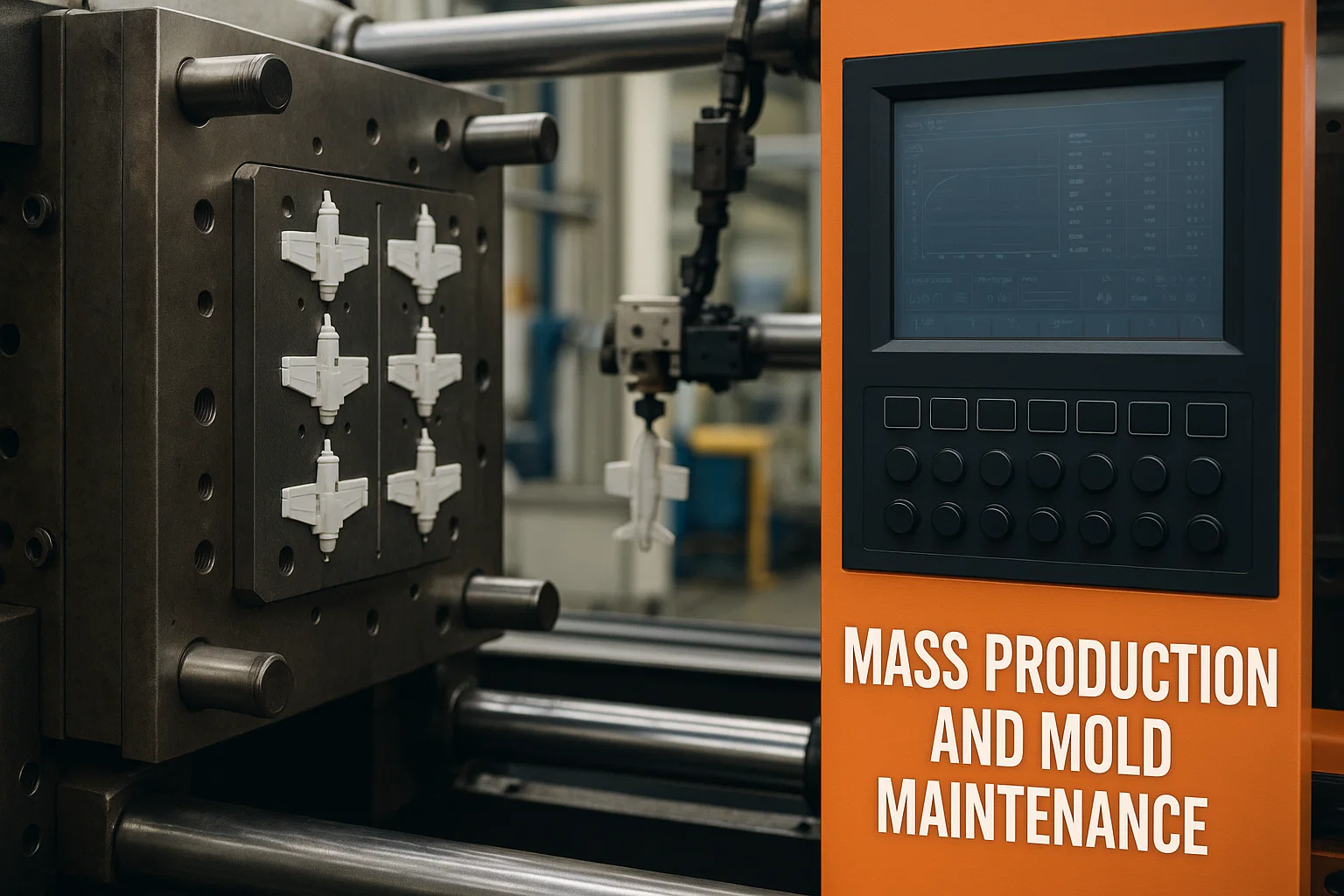

대량 생산 및 곰팡이 유지 보수

철저한 설계, 제조 및 테스트 단계 후 플라스틱 모델 금형은 작동 프라임으로 전환됩니다. 양산 . 정밀하게 조정 된 금형이 동일한 플라스틱 모델 구성 요소의 수천 또는 수백만 또는 심지어 수백만 달러를 효율적으로 휘젓기 시작하면서 시간과 자원의 초기 투자가 진정으로 지불되는 곳입니다. 그러나 생산이 시작되면 작업이 중단되지 않습니다. 지속적인 모니터링 및 부지런한 곰팡이 유지 보수는 일관된 품질을 보장하고 수년간의 안정적인 서비스를 위해 금형의 수명을 연장하는 데 절대적으로 중요합니다.

대량 생산을위한 사출 성형기 설정

대량 생산으로의 전환은 주입 성형 기계와 그 환경을 지속적이고 효율적인 작동을 위해 최적화하는 것입니다.

최종 매개 변수 잠금 : 성공적인 시험 실행에 따라 최적의 사출 성형 매개 변수 (온도, 압력, 속도, 냉각 시간, 클램프 힘 등)가 잠겨 있습니다. 이러한 설정은 최소한의 결함으로 고품질 부품을 일관되게 생산하는 데 중요합니다.
자동화 된 작동 : 최신 분사 성형기는 고도로 자동화되어 있습니다. 매개 변수가 설정되면 자동화 된 부품 제거 및 배치를 위해 로봇 암으로 종종 지속적으로 작동 할 수 있으며 효율성을 높이고 인건비가 줄어 듭니다.
자재 취급 : 다량의 플라스틱 펠릿은 산업용 호퍼에서 기계에 공급되어 지속적인 공급을 보장합니다. 건조 장비는 흡습성 플라스틱에서 수분을 제거하는 데 사용될 수 있으며, 그렇지 않으면 결함이 발생할 수 있습니다.
품질 보증 샘플링 : 대량 생산 중에도 지속적인 품질 관리가 유지됩니다. 부품은 시각적 검사 및 치수 점검을 위해 생산 라인에서 정기적으로 샘플링됩니다. 이 사전 모니터링은 일찍 품질이 드리프트하는 데 도움이됩니다.

일관성을 위해 성형 공정 모니터링

긴 생산 실행에 걸쳐 일관성을 유지하는 것이 가장 중요합니다. 성형 공정의 편차는 결함이있는 부품의 배치로 이어질 수 있습니다. 운영자 및 자동화 시스템은 주요 지표를 지속적으로 모니터링합니다.

프로세스 매개 변수 : 사출 성형기 트랙 온도, 압력, 사이클 시간 및 기타 중요한 매개 변수 내의 실시간 센서. 설정 점에서의 편차는 경고를 트리거합니다.
부품 품질 : 자동화 된 비전 시스템을 생산 라인에 통합하여 플래시 또는 짧은 샷과 같은 일반적인 결함에 대한 빠른 자동 검사를 수행 할 수 있습니다. 운영자의 수동 스팟 점검은 여전히 필수적입니다.
기계 성능 : 에너지 소비, 유압 및 기타 기계 건강 지표가 모니터링되어 장비가 원활하고 효율적으로 작동하여 예상치 못한 가동 중지 시간을 방지합니다.
스크랩 속도 : 결함이있는 부품의 비율이 밀접하게 추적됩니다. 스크랩 속도의 증가는 금형, 기계 또는 프로세스 매개 변수의 잠재적 문제를 나타내는 적기입니다.

목표는 단일주기마다 동일한 고품질 부품을 생성하는 안정적이고 반복 가능한 프로세스입니다.

장수를 보장하기 위해 곰팡이의 정기적 인 유지 및 청소

플라스틱 모델 곰팡이는 상당한 투자이며 종종 수십 개 또는 수십만 달러가 소요됩니다. 이 투자를 보호하고 수명 동안 수백만주기를 보장하기 위해서는 부지런하고 사전 곰팡이 유지 보수가 필수적입니다. 유지 보수를 무시하면 비용이 많이 드는 수리, 조기 마모 및 생산 가동 중지 시간으로 이어질 수 있습니다.

유지 보수는 일반적으로 다음과 같습니다.

일상적인 청소 : 생산 중에는 플라스틱 잔류 물, 먼지 및 기타 오염 물질이 곰팡이 표면, 통풍구 및 이젝터 핀에 축적 될 수 있습니다. 짧은 생산 중단 중에도 정기적 인 청소는 부품의 표면 결함을 예방하고 적절한 금형 기능을 보장하는 데 도움이됩니다. 여기에는 닦아내는 표면, 압축 공기 또는 특수 청소제를 사용하는 것이 포함될 수 있습니다.
예방 유지 보수 (예정된 다운 타임) : 주기적으로, 주입 성형기에서 금형을 제거하여보다 철저한 검사 및 유지 보수를 위해 금형이 제거됩니다. 이 일정은 일반적으로 사이클 수 또는 운영 시간을 기준으로합니다.
- 분해 및 깊은 청소 : 곰팡이는 종종 모든 공동, 코어, 냉각 채널 및 움직이는 구성 요소의 포괄적 인 청소를 위해 부분적으로 또는 완전히 분해됩니다.
- 매끄럽게 하기 : 가이드 핀, 부싱 및 이젝터 핀과 같은 움직이는 부분은 청소 및 재 흡인되어 원활한 작동을 보장하고 마모를 방지합니다.
- 마모 검사 : 기술자는 곰팡이 표면에 마모, 마모, 부식 또는 약간의 손상 (예 : 닉, 찌그러짐)이 있는지 세 심하게 검사합니다. 이별 라인 및 게이트 영역과 같은 중요한 기능을 면밀히 검토합니다.
- 구성 요소 교체 : 이젝터 핀, 스프링 또는 작은 인서트와 같은 마모 된 구성 요소는 실패하기 전에 교체되어 생산 문제를 일으 킵니다.
- 냉각 시스템 유지 보수 : 냉각 채널을 플러시하여 막힘을 방지하고 효율적인 열 전달을 보장합니다.
수리 및 개조 : 상당한 손상이나 마모가 발생하면 금형을 수리를 위해 특수 공구 상점으로 돌려 보내야 할 수도 있습니다. 여기에는 용접, 특정 영역을 재충전하거나 재배치 또는 전체 금형 구성 요소를 교체하는 것이 포함될 수 있습니다.
적절한 저장 : 사용하지 않을 때는 곰팡이가 철저하게 청소되고 녹 방지 코팅으로 보호되며 제어 된 환경에 보관하여 부식 및 물리적 손상을 방지합니다.

세심한 모니터링 및 사전 예방 적 유지 보수를 통해 잘 만들어진 플라스틱 모델 곰팡이는 수년 동안 생산적인 자산으로 남아 있으며, 전 세계 애호가들에게 고품질 모델 키트의 지속적인 공급을 뒷받침 할 수 있습니다.

곰팡이 제작의 여정은 여전히 서 있지 않습니다. 진행중인 발전은 계속해서 프로세스를 개선하고 혁명을 일으킨다.

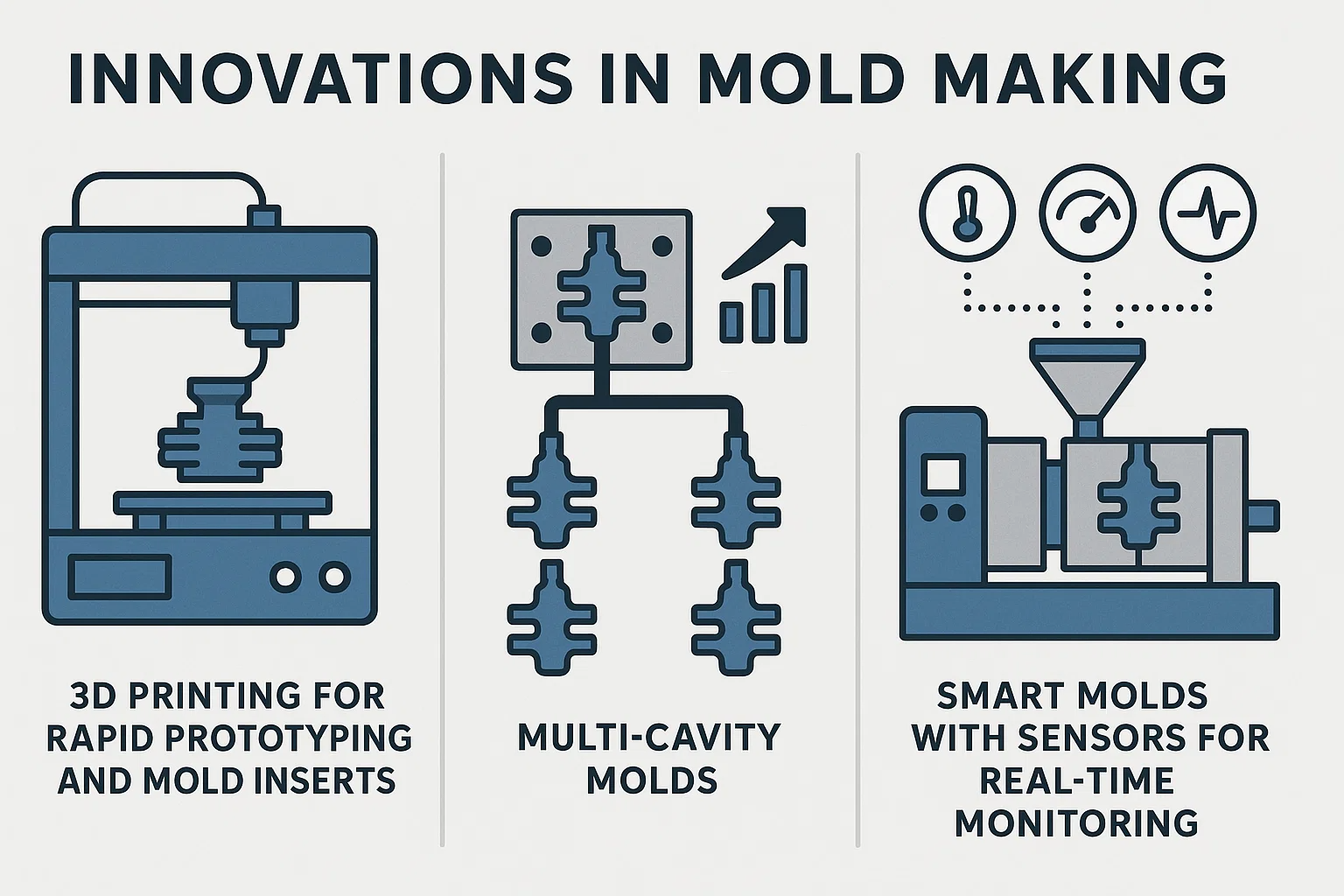

곰팡이 제작의 혁신

제조의 세계는 끊임없이 발전하고 있으며 플라스틱 모델 곰팡이 제작 영역도 예외는 아닙니다. 사출 성형 및 곰팡이 제조의 핵심 원칙은 남아 있지만 지속적인 혁신은 흥미로운 새로운 기술과 기능을 도입하고 있습니다. 이러한 발전은 효율성을 향상시키고 비용을 줄일뿐만 아니라 더 복잡하고 복잡한 플라스틱 모델 부품의 생성을 가능하게하여 애호가들이 기대할 수있는 것의 경계를 넓 힙니다.

빠른 프로토 타이핑 및 금형 인서트를위한 3D 프린팅

아마도 가장 혁신적인 혁신 중 하나는 3D 프린팅 (첨가제 제조) 곰팡이 제작 워크 플로로. 재료 강도 및 표면 마감 요구 사항으로 인해 본격적인 생산 금형의 직접 3D 인쇄는 여전히 제한적이지만 프로토 타이핑 및 특수 금형 구성 요소에 미치는 영향은 다음과 같습니다.

부품의 빠른 프로토 타이핑 : 값 비싼 곰팡이 제조에 커밋하기 전에 설계자는 실제 모델 키트 부품을 신속하게 인쇄하여 테스트, 인체 공학 및 미학을 테스트 할 수 있습니다. 이를 통해 빠른 반복 및 디자인 검증을 통해 프로세스에서 훨씬 일찍 문제를 포착 할 수 있습니다.
3D 인쇄 금형 인서트 : 저용량 생산 또는 대형 강철 금형 내의 특정한 복잡한 기능을 위해, 특수 3D 프린팅 기술 (금속 3D 프린팅 또는 고해상도 수지 인쇄와 같은)은 금형 인서트를 만들 수 있습니다. 이 삽입물은 전통적인 드릴링으로 달성 할 수없는 매우 복잡한 내부 냉각 채널 (적합성 냉각)을 통합하여 부품의 더 빠르고 균일 한 냉각 및 사이클 시간을 줄입니다. 또한 자세한 텍스처를 만드는데도 좋습니다.
임시 금형 : 매우 짧은 달리기 또는 개념 증명 부품의 경우, 일부 고 강성 수지 3D 프린터는 제한된 수의 플라스틱 부품을 주입 할 수있는 임시 희생 금형을 생성 할 수도 있습니다.

다중 캐비티 곰팡이와 그 이점

완전히 새롭지는 않지만 정교한 설계 및 제조 다중 카비티 곰팡이 계속 세련되고 최적화됩니다. 사출주기 당 하나의 플라스틱 부품을 생성하는 대신, 다중 캐비티 몰드는 한 번의 동일한 부품 (또는 때로는 다른 관련 부품)을 생성합니다.

생산 효율성 증가 : 주요 이점은 부품 당 생산 시간과 비용의 급격한 감소입니다. 단일 캐비티 곰팡이가 부품 당 30 초가 걸리면 4 캐비티 곰팡이는 거의 동일한 30 초 안에 4 개의 부품을 생산할 수 있습니다.
부품에 걸친 일관성 : 다중 캐비티 곰팡이의 모든 부품은 동일한 조건에서 동시에 성형되므로 품질, 치수 및 재료 특성의 일관성이 높습니다.
기계 마모 감소 : 동일한 양의 부품을 생산하려면 사이클이 적어 사출 성형기의 마모를 줄일 수 있습니다.

다중 카피티 몰드의 설계는 복잡하므로 모든 공동이 균일하게 채워 지도록 플라스틱 흐름의 정확한 균형이 필요합니다. 플라스틱 용융을 캐비티까지 유지하는 핫 러너 시스템은 종종 효율성을 높이고 이러한 곰팡이의 재료 폐기물을 줄이기 위해 사용됩니다.

실시간 모니터링을위한 센서가있는 스마트 곰팡이

의 출현 사물의 산업 인터넷 (IIOT) "스마트 곰팡이"의 개발로 이어졌습니다. 이들은 몰딩 프로세스에 대한 실시간 데이터를 금형 공동 자체에서 직접 제공하는 통합 센서가 장착 된 금형입니다.

온도 센서 : 플라스틱 온도가 공동 내에서 들어오고 냉각되면서 모니터링하여 최적의 냉각 및 warpage 또는 싱크 자국을 방지합니다.
압력 센서 : 주입 중 금형 내부의 압력을 측정하여 곰팡이 충전, 포장 및 잠재적 인 짧은 샷 또는 플래시에 대한 통찰력을 제공합니다.
습도 센서 : 수분 문제를 감지 할 수 있습니다. 특히 흡습성 플라스틱과 관련이 있습니다.
사이클 카운터/마모 센서 : 사이클 수를 추적하고 임계 금형 구성 요소의 미묘한 마모를 감지하여 문제가 발생하기 전에 사전 유지 보수를 유발할 수 있습니다.

스마트 곰팡이의 이점 :

향상된 품질 관리 : 실시간 데이터를 사용하면 프로세스 편차를 즉시 감지 할 수있어 작업자가 문제를 즉시 수정하여 스크랩 속도를 줄일 수 있습니다.
예측 유지 보수 : 마모 및 성능을 모니터링하여 스마트 곰팡이는 유지 보수가 필요한시기를 예측할 수있어 예상치 못한 고장이 아닌 예정된 다운 타임이 가능합니다.
프로세스 최적화 : 수집 된 풍부한 데이터는 엔지니어링을 미세 조정 성형 매개 변수를 더욱 효율성과 부품 품질을 달성 할 수 있도록 도와줍니다.
추적 성 : 각 부품의 성형 조건을 기록하여 품질 보증 및 문제 해결을위한 완전한 기록을 제공 할 수 있습니다.

이러한 혁신은 곰팡이 제조가 정밀 제조뿐만 아니라 지능적이고 데이터 중심 프로세스에 관한 미래를 강조하며, 점점 더 정교하고 고품질 플라스틱 모델 키트를위한 기초를 더욱 강화합니다.

결론

아이디어의 초기 불꽃에서 사출 성형 기계의 미세하게 조정 된 험에 이르기까지 플라스틱 모델 금형의 생성은 정밀 엔지니어링, 고급 제조 및 세심한 장인 정신에 대한 증거입니다. 우리는 모델 키트를 조립하는 겉보기에 간단한 행동을 뒷받침하는 복잡성을 밝혀 내면서 각 임계 단계를 탐구했습니다.

곰팡이 제작 공정의 요약

우리의 여정은 중요한 것으로 시작되었습니다 디자인 단계 CAD 소프트웨어는 개념을 자세한 3D 청사진으로 변환하여 초안 각도에서 이별 라인에 이르기까지 모든 측면을 세 심하게 계획합니다. 이 디지털 정밀도는 다음을 안내합니다 재료 선택 , 고급 도구 강은 종종 장수와 세부적인 세부 사항을 유지하는 능력에 선호되는 선택이되는 전략적 선택 균형 균형 내구성, 열 특성 및 비용.

물리적 창조는 강력한 탠덤을 통해 전개됩니다 CNC 가공 그리고 EDM 서브 마이크론 정확도로 복잡한 금형 구멍과 코어를 개척하여 모든 패널 라인과 리벳을 캡처합니다. 그 후, 중요한 과정 곰팡이 연마 및 마무리 거친 가공 표면을 거울이 매끄러운 인상으로 변환하여 완벽한 플라스틱 부품과 손쉬운 방출을 보장합니다.

대량 생산 전에 곰팡이는 엄격합니다 테스트 및 품질 관리 , 시험에서 실행되는 곳은 모든 결함을 식별하고 수정하여 치수 정확도와 일관된 부분 품질을 보장합니다. 마지막으로 금형이 들어갑니다 양산 , 부지런한 것을 통해 세 심하게 모니터링되고 지속됩니다 유지 수년간의 신뢰할 수있는 서비스를 보장합니다.

곰팡이 생성에서 정밀성과 품질의 중요성

이 전체 프로세스의 기본 주제는 절대적인 명령입니다. 정밀도와 품질 . 플라스틱 모델 키트의 세계에서는 정확도가 가장 중요합니다. 모든 구성 요소는 완벽하게 맞아야하며 모든 세부 사항은 선명해야하며 모든 표면은 완벽해야합니다. 곰팡이 품질의 타협은 최종 제품의 결함으로 직접 해석되어 모델 빌더에 대한 좌절과 브랜드의 명성에 손상을줍니다. 곰팡이에 대한 고품질 설계, 재료 및 제조 공정에 대한 선행 투자는 애호가를 기쁘게하는 일관되고 고 충실도 부품의 형태로 배당금을 여러 번 지불합니다.

플라스틱 모델 곰팡이 제조의 향후 트렌드

앞으로 곰팡이 제조 분야는 계속해서 흥미로운 혁신 분야가되고 있습니다. 3D 프린팅 프로토 타이핑뿐만 아니라 이전에 불가능했던 복잡한 냉각 채널 또는 매우 상세한 금형 인서트를 만드는 데있어 더 큰 역할을 수행 할 예정입니다. 의 상승 스마트 곰팡이 통합 센서를 통해 실시간 데이터와 예측 분석을 약속하여보다 최적화 된 프로세스, 가동 중지 시간 감소 및 비교할 수없는 품질 관리를 초래합니다. 재료 과학이 발전함에 따라 우리는 열전도율, 경도 및 가공 성의 우수한 조합을 제공하는 새로운 곰팡이 합금을 볼 수 있습니다.

본질적으로, 플라스틱 모델 곰팡이 제조의 복잡한 프로세스는 숨겨진 엔지니어링의 놀라운 경이입니다. 미니어처 세계 조립에 대한 열정이 가능한 최고 품질의 구성 요소를 충족 시켜서 플라스틱 모델링의 복잡한 취미가 앞으로 세대에 접근 할 수 있고 즐거운 시간을 보내도록합니다. .

웹 메뉴

언어

공유하다

종료 메뉴

회사 뉴스

업계 뉴스

플라스틱 모델 곰팡이를 만드는 복잡한 과정 : 포괄적 인 가이드

소개
